实验四：DHCP技术部署

一、DHCP技术应用场景

DHCP(Dynamic Host Configuration Protocol，动态主机配置协议)：通常客户网络中希望每个设备终端能够动态获取IP地址，网关信息，DNS 信息等，而不需要给每台上网的PC去手动的配置IP地址等参数，另外针对一些外来访客，移动终端（手机，ipad等），办公笔记本经常需要移动办公，希望能即插即用而不需要每次修改电脑的IP，网关这些信息，如果网络中有这些需求，就可以在您用户网关所在的那台汇聚或者核心交换机上面配置DHCP server功能了来给用户分配地址。

二、实验任务及需求

1. 掌握DHCP工作原理及IP地址获取过程；
2. 通过VLAN技术实现不同业务之间的隔离，其中vlan10为总经办、vlan20为财务部、vlan30为生产部、vlan40为办公部；
3. 通过trunk技术实现相同vlan跨交换机访问；
4. 通过核心交换机上部署三层网关实现不同业务之间的访问；
5. 局域网内部所有主机通过DHCP动态获取IP地址信息；
6. 学会通过wireshark软件抓取DHCP报文，分析数据流通信过程；

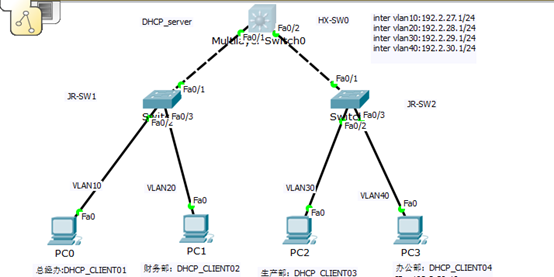

二、实验拓扑图及IP地址规划（注意：拓扑图和地址规划以自己实验为准）

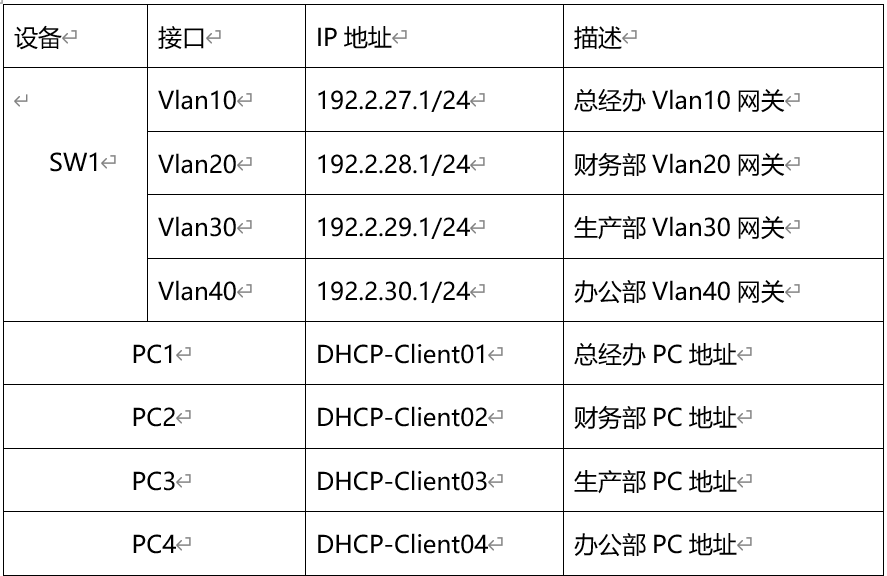

IP地址规划：
拓扑图的地址及接口仅供参考，具体以大家实际网络结构和接口为准。
注意：地址规划每个人都不一样，与每个学生班级及学号挂钩，一下表格中的X为所在班级号，Y为学号，如一班22号，则x为1，Y为22。（本人为2班27号）

三、实验步骤及思路

步骤一：分别在接入层SW1、SW2上创建vlan10和vlan20，并将接口加入相对应的VLAN中；（截图）

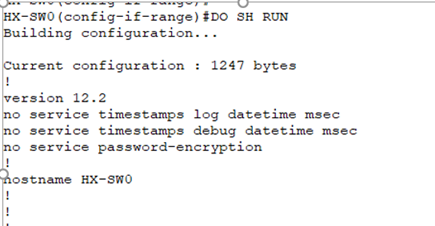

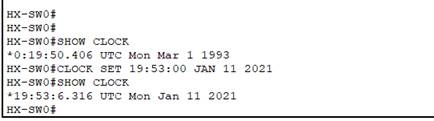

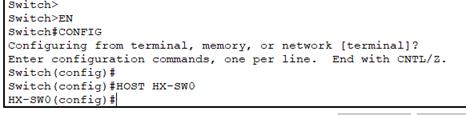

1） 分别对三个交换机进行重命名为HX-SW0,JR-SW1,JR-SW2，并更改相应时钟：
HX-SW0:

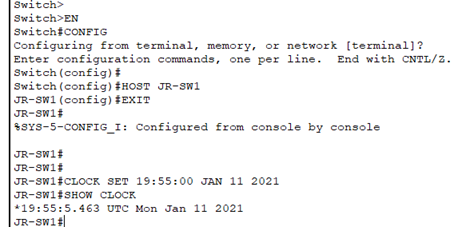

JR-SW1:

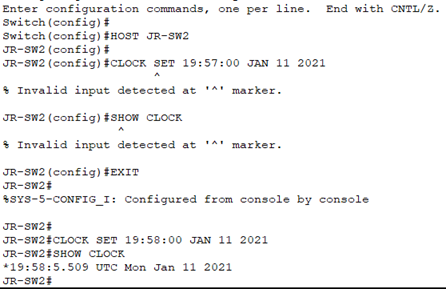

JR-SW2:

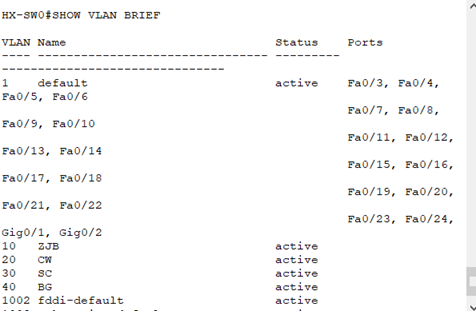

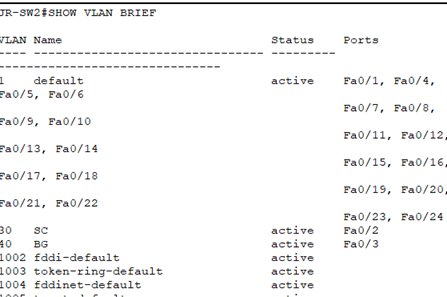

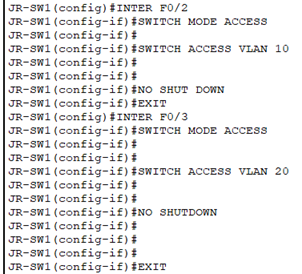

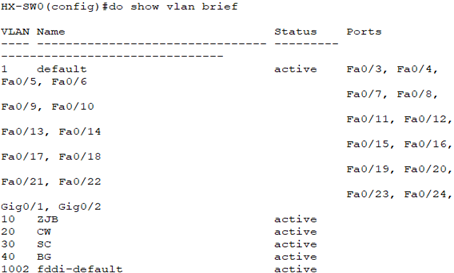

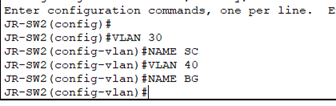

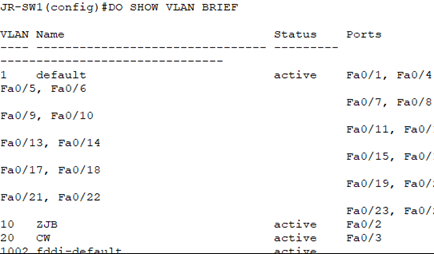

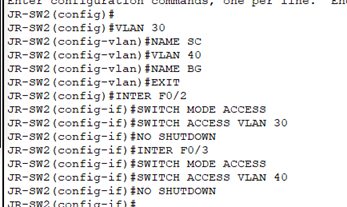

在接入层交换机上创建自己需要的vlan，将连接终端的接口开启access，加入到对应的vlan中：

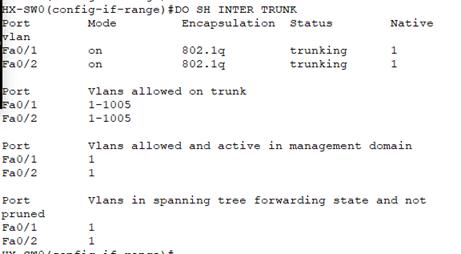

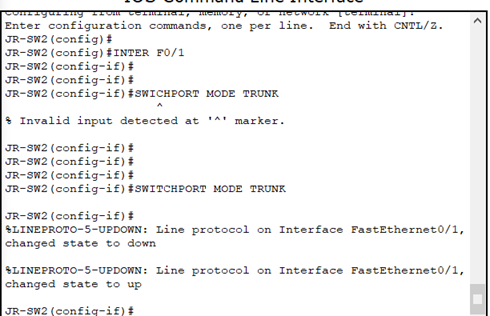

步骤二：将接入层交换机与核心交换机相连的接口均配置为trunk；（截图）

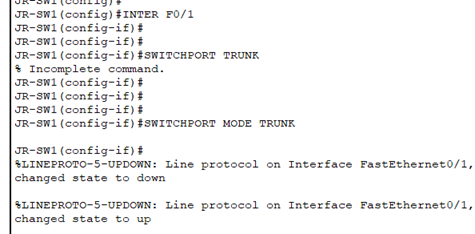

JR-SW1:

JR-SW2:

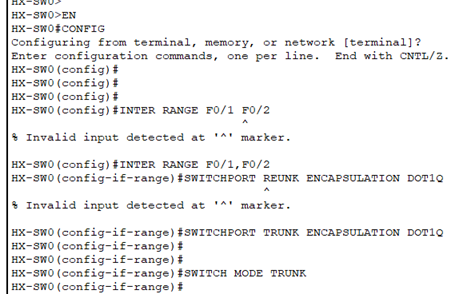

HX-SW0:

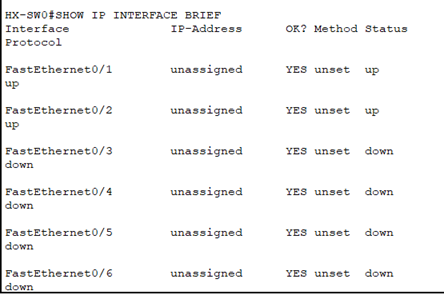

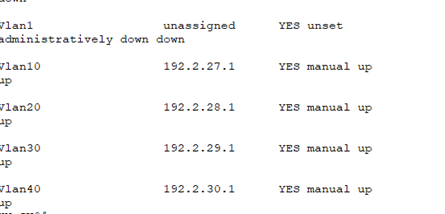

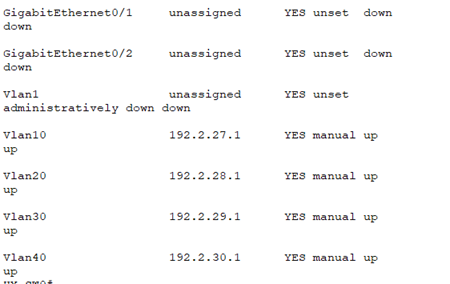

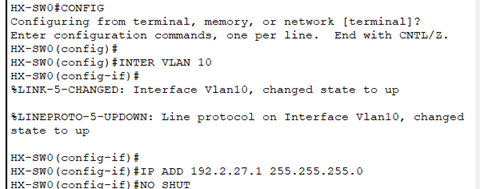

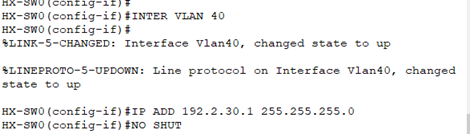

步骤三：在核心交换机上分别创建总经办、财务部、生产和办公的网关地址；（截图）

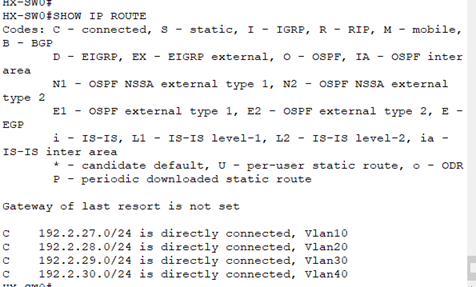

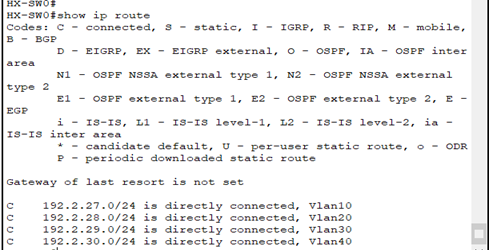

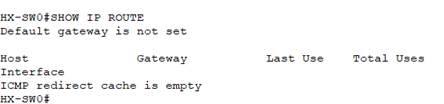

用show ip route 来检验核心交换机是否开启路由功能：

由上可知核心交换机未打开路由功能；

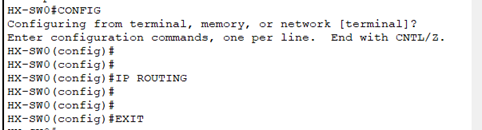

则进行以下操作：

出现上图则路由功能已打开。

步骤四：在核心交换机上给四个业务配置DHCP服务器，给所有接入终端动态分配IP地址。（截图）

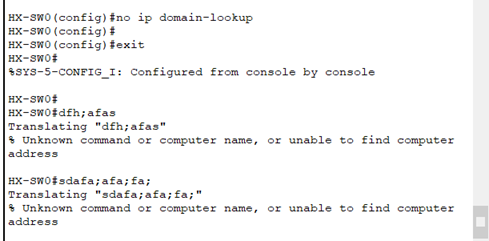

先使用 no ip domain-lookup 禁用域名查找：

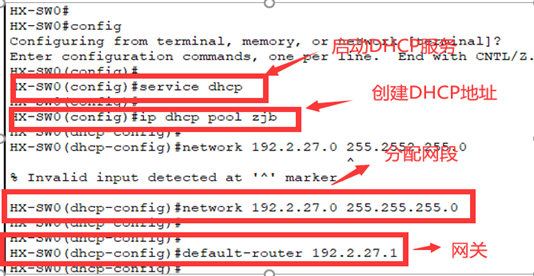

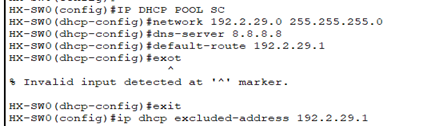

创建DHCP地址池：（ZJB,CW,SC,BG）

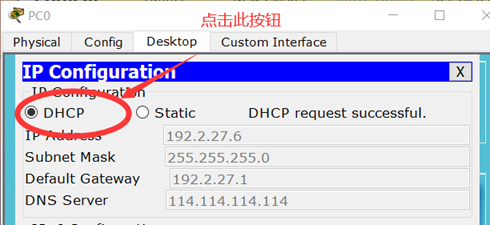

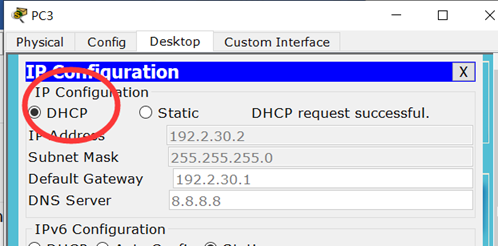

打开电脑的DHCP请求服务：

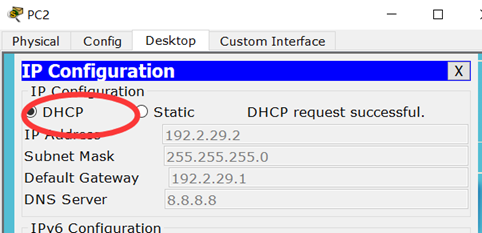

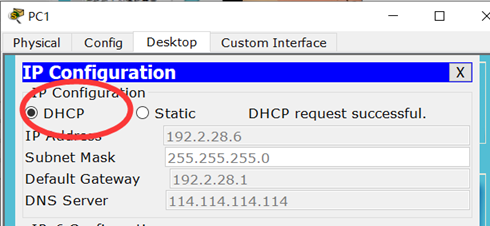

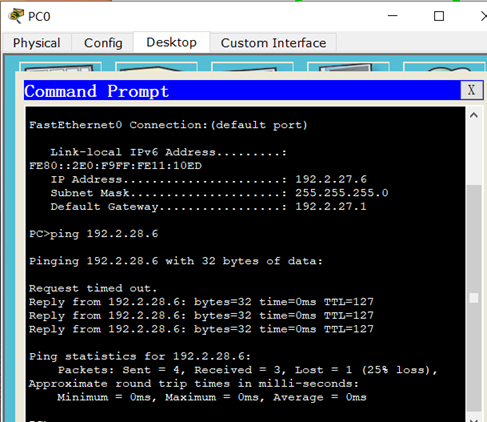

测试DHCP分配的地址是否能用：

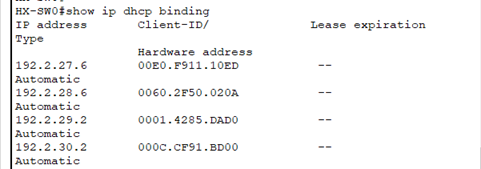

在HX-SW0上输入 show ip dhcp binding 查看生成的IP地址：

四、实验测试及截图说明：

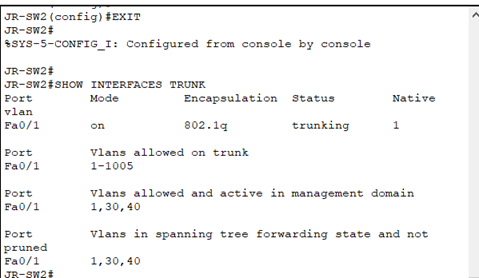

1. vlan和trunk测试（注意：截图并说明）



2. 网关IP地址测试


3. 路由表测试

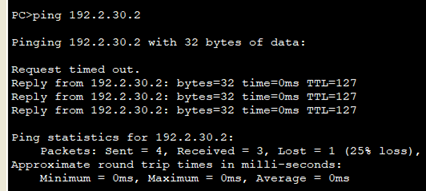

4. DHCP地址分配测试：

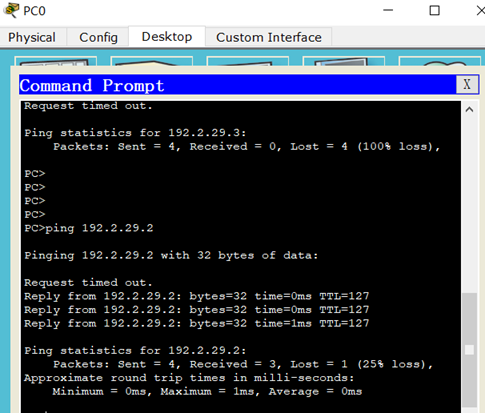

5. 业务连通性测试


五、实验总结：

通过今天关于DHCP技术的学习，我了解到了DHCP工作原理及IP地址获取过程；以及局域网内部所有主机通过DHCP动态获取IP地址信息。DHCP是从原有的BootP协议发展起来的，原来的目的是为无盘工作站分配IP地址的协议，当前更多的用于集中管理IP地址。然而DHCP协议也有其缺点，例如一台DHCP客户计算机没有一个固定的IP地址，而对于提供网络服务的服务器来讲，经常变化的IP地址并不适合。并且当前的DNS协议并不能和DHCP协作，为DHCP客户直接提供主机名解析任务。DHCP的工作过程： DHCP工作时要求客户机和服务器进行交互，由客户机通过广播向服务器发起申请IP地址的请求，然后由服务器分配一个IP地址以及其他的TCP/IP设置信息。
