交换机

交换机

目录

• 交换机
  • 1、交换机的功能
  • 2、交换机的原理
  • 3、以太网帧的格式

1、交换机的功能

功能	作用
学习功能	数据帧经过交换机，交换机会自动学习数据帧的源mac地址
转发功能	数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
查询功能(泛洪)	数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
刷新功能	交换机默认300s刷新一次mac地址表

2、交换机的原理

1.PC1想和PC2通信 PC1会发送报文：源mac：11-11 目的mac：22-22

2交换机会自动学习数据帧的源mac地址，然后去mac地址表找是否有目的mac的表项由于是第一次通信，没有目的mac的表项，此时交换机会发送广播，去找谁的mac地址是22-22，此时只有22-22（PC2）会回复，其他机器不会回复

3.PC2的回复数据帧
源mac：22-22

目的mac：11-11

4当数据帧经过交换机，交换机会自动学习数据帧的源mac地址，写入mac地址表，再去mac地址表找到目的mac的表项，发现有11-11的条目，直接按mac地址表转发

5下次再通信时应为表项完整，PC1和PC2直接单播通信

​

3、以太网帧的格式

以太帧起始部分由前同步码和帧开始定界符组成，后面紧跟着一个以太网报头，以 MAC 地址说明目的地址和源地址。以太帧的中部是该帧负载的包含其他协议报头的数据包，如 IP 协议。

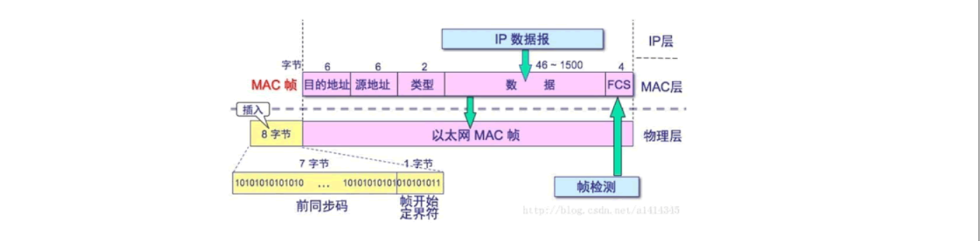

以太帧由一个 32 位冗余校验码结尾，用于检验数据传输是否出现损坏。以太帧结构如图所示。
