Mysql高可用架构之keepalived+mysql双主搭建

一、架构扑图

1、服务架构.

2、操作系统

1. #1、CentOS7.0+

3、其他环境

角色	主机名	IP地址	系统版本	数据库版本
主服务器1	calvin-server	10.0.2.200	CentOS7.5 X86_64	5.7.26
主服务器2	calvin-test	10.0.2.201	CentOS7.4 X86_64	5.7.26

三、开始部署

1、依赖安装

略...

2、服务安装

安装mysql数据库

略...

分别启动mysql服务
主服务器1上：

[root@buster-server opt]# systemctl start mysqld

主服务器2上：

[root@buster-test opt]# systemctl start mysqld

分别登录双主服务器的mysql数据库更改root密码，从mysql日志中找到root账号临时密码

[root@buster-server mysql]# grep ‘temporary password’ /var/log/mysqld.log

2019-06-28T09:46:42.402574Z 1 [Note] A temporary password is generated for root@localhost: +Gqrgm&yG6Qb
通过临时密码登录mysql数据库更改root密码

mysql>alter user ‘root’@’localhost’ identified by ‘Pass@123’;
mysql>flush privileges;

2)搭建mysql双主

双主分别设置为只读状态

mysql> SET @@GLOBAL.read_only = ON;



分别停掉双主库

[root@calvin-server mysql]#systemctl stop mysqld

主库1上配置文件配置如下：

[root@calvin-server ~]# vim /etc/my.cnf

[mysqld]
server-id=200
log-bin=/var/lib/mysql/mysql-bin
#binlog_format =row　　　#mysql5.7默认使用row，无需设置
gtid_mode=ON #开启gtid模式
#log-slave-updates=true 　#在从服务器进入主服务器传入过来的修改日志所使用，在Mysql5.7之前主从架构上使用Gtid模式的话，必须使用此选项，在Mysql5.7取消了，会增加系统负载。
enforce-gtid-consistency=true #强制gtid一致性，用于保证启动gitd后事务的安全；

主库2上配置文件配置如下：

[mysqld]
server-id=201
log-bin=/var/lib/mysql/mysql-bin
#bin_log =/var/lib/mysql/mysql-bin
#binlog_format =row　 #mysql5.7默认使用row，无需设置
gtid_mode=ON #开启gtid模式
#log-slave-updates=true 　#在从服务器进入主服务器传入过来的修改日志所使用，在MySQL5.7之前主从架构上使用gtid模式的话，必须使用此选项，在MySQL5.7取消了，会增加系统负载。
enforce-gtid-consistency=true #强制gtid一致性，用于保证启动gitd后事务的安全；

分别启动双主库

[root@calvin-server mysql]#systemctl start mysqld

在主库1上建立用于同步的用户

mysql> grant replication client,replication slave on *.* to repl@'10.0.2.%' identified by 'Pass@123';
Query OK, 0 rows affected, 1 warning (0.00 sec)
mysql> flush privileges;
Query OK, 0 rows affected (0.00 sec)

在主库2上建立用于同步的用户

mysql> grant replication client,replication slave on *.* to repl2@'10.0.2.%' identified by 'Pass@123';
Query OK, 0 rows affected, 1 warning (0.00 sec)
mysql> flush privileges;
Query OK, 0 rows affected (0.00 sec)

主库2上执行change master配置GTID复制

mysql>CHANGE MASTER TO
MASTER_HOST = '10.0.2.200',
MASTER_PORT = 3306,
MASTER_USER = 'repl',
MASTER_PASSWORD = 'Pass@123',
MASTER_AUTO_POSITION = 1;

主库1上执行change master配置GTID复制

mysql>CHANGE MASTER TO
MASTER_HOST = '10.0.2.201',
MASTER_PORT = 3306,
MASTER_USER = 'repl2',
MASTER_PASSWORD = 'Pass@123',
MASTER_AUTO_POSITION = 1;

3、启动服务

4、验证服务

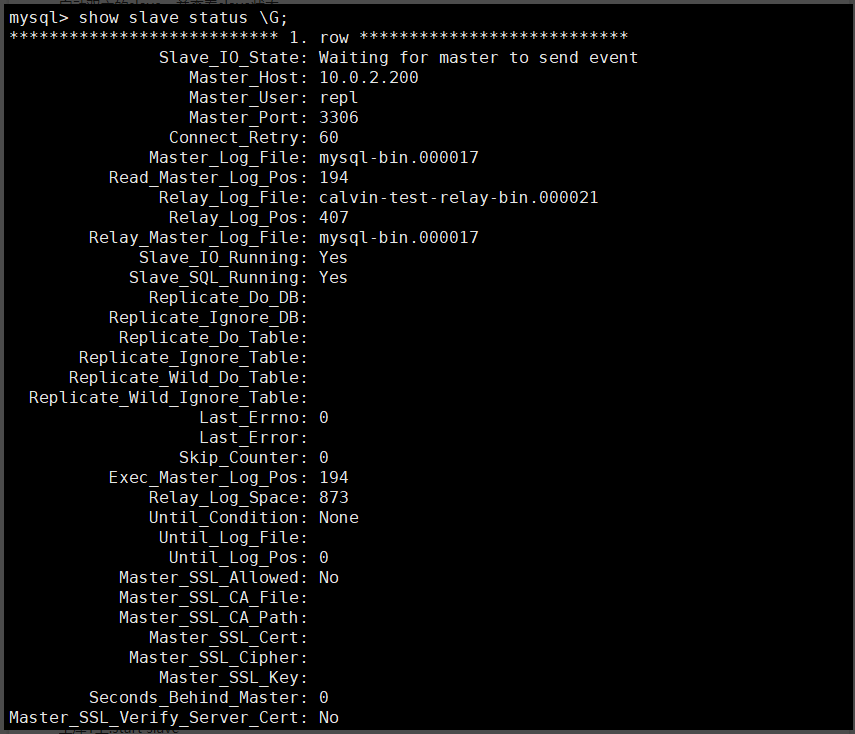

启动双主的slave，并查看slave状态
主库2上:start slave
show slave status\G;





主库1上:start slave
show slave status\G;

四、服务监控

1.分别在双主上安装keepalived

[root@buster-server ~]#yum -y install keepalived
[root@buster-test ~]#yum -y install keepalived

2.双主上分别在/etc/keepalived创建监控mysql脚本chk_mysqld.sh

1. #!/bin/bash
2. n=$(ps -ef|grep "/usr/sbin/mysqld" | grep -v grep |wc -l)
3. if [ $n -eq 0 ]; then
4. systemctl stop keepalived
5. fi

3.双主上分别配置keepalived.conf

[root@buster-server keepalived]# vim /etc/keepalived/keepalived.conf #配置内容如下，最好先备份再建立空的keepalived.conf配置文件加入如下内容
主1上:

1. global_defs {
2. lvs_id LBL01
3. }
4. vrrp_sync_group SyncGroup01 {
5. group {
6. FloatIP1
7. }
8. }
9. vrrp_script chk_mysql {
10. script "/etc/keepalived/chk_mysqld.sh" #检查mysql进程脚本
11. interval 1
12. weight 2
13. }
14. vrrp_instance FloatIP1 {
15. state MASTER #keepalvied主
16. interface ens33
17. virtual_router_id 10
18. priority 101 #主keepalived优先级别，这个值要大于backup的值
19. advert_int 1
20. virtual_ipaddress {
21. 10.0.2.202 #虚拟IP
22. }
23. track_script {
24. chk_mysql
25. }
26. }

主2上:
[root@calvin-test keepalived]# vim /etc/keepalived/keepalived.conf #配置内容如下，最好先备份再建立空的keepalived.conf配置文件加入如下内容

1. global_defs {
2. lvs_id LBL02
3. }
5. vrrp_sync_group SyncGroup01 {
6. group {
7. FloatIP1
8. }
9. }
10. vrrp_script chk_mysql {
11. script "/etc/keepalived/chk_mysqld.sh" #检查mysql进程脚本
12. interval 1
13. weight 2
14. }
15. vrrp_instance FloatIP1 {
16. state BACKUP #keepalvied从
17. interface ens33
18. virtual_router_id 10
19. priority 100 #从keepalived优先级别，这个值要小于master的值
20. advert_int 1
21. virtual_ipaddress {
22. 10.0.2.202 #虚拟IP
23. }
24. track_script {
25. chk_mysql
26. }
27. }

4.双主上启动keepalived，并设置开机自启动

[root@calvin-server keepalived]# systemctl start keepalived
[root@calvin-server keepalived]# systemctl enable keepalived
[root@calvin-test keepalived]# systemctl start keepalived
[root@calvin-server keepalived]# systemctl enable keepalived

5.在一台装有mysql客户端的服务器上，通过VIP登录双主数据库

6.测试高可用性

查看VIP



停掉主库1上的mysqld，再次查看VIP

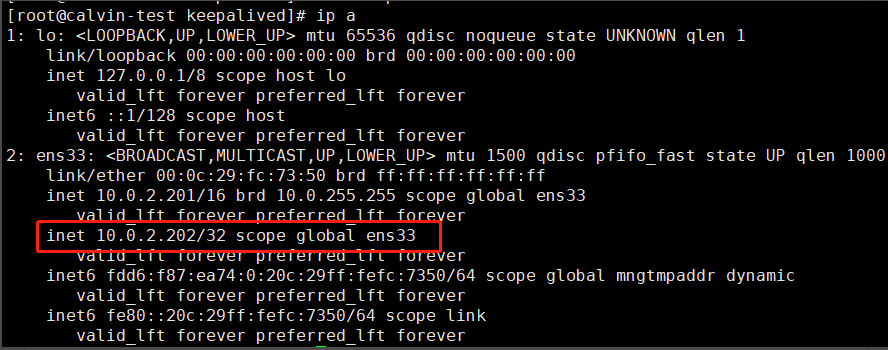

在主库2上查看VIP

可以看到VIP已漂移到主库2上

当主库1上的mysql启动后，VIP会再次漂移到主库1上
