Cadance 17.2

安装

安装包下载地址：https://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/

原理图、原理图库、封装库与PCB

1.原理图库:存储所有电子元器件图像符号的仓库,后缀为.olb
2.原理图：通过连线和网络标号等方式，把不同元器件、芯片进行连接，绘制出的电路逻辑连接关系图，后缀为.dsn和.opj；
作用：电路功能的逻辑表述
3.封装库：封装定义了元器件的形状，不同封装组成的库就是封装库，后缀为.pad（焊盘）、.dra（封装源文件）和.psm（PCB调用文件）
作用：封装库是连接逻辑原理图和物理PCB的桥梁，可以快速调用封装进行布局布线
4.PCB：承载了所有电子元器件并实现其电气连接的物理平台，后缀为.brd
作用：讲逻辑电路方案转化为可制造、可装配的真实产品

设计顺序
1、原理图库：创建所有元器件模型，最终组成原理图库
2、原理图：调用原理图库模型，完成器件之间完成逻辑互联，检查无误情况下输出网表
3、封装库：创建所有元器件所需焊盘与封装，组成封装库，并与原理图器件一一对应
4、PCB：通过网表与原理图、封装库建立逻辑、调用关系，设置设计规则，完成布局布线操作，检查无误情况下输出制版厂所需文件（gerber）。

设计前的准备工作
创建新文件夹（例如BUCK）
文件夹中创建四个文件夹（SCH、SCH_lib、PCB、PCB_lib）

原理图

Cadance软件操作
1.产品选择：File-Change product-OrCAD Capture CIS
2.创建原理图库：file-new-library

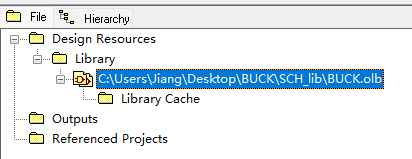

另存为：点击.olb文件-右键-save as-选择自己创建好的SCH_lib文件夹

电阻模型创建

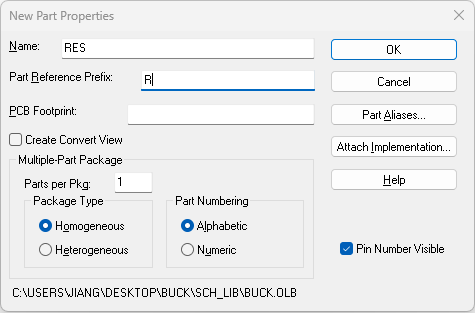

点击.olb文件-new part

打开绘图工具
点击View-Toolbar-draw，在界面右侧会出现绘图工具
绘制正方形选择

前缀	元器件类型	示例
​R​	电阻	R1, R2, R102
​C​	电容	C1, C30
​L​	电感	L2, L15
​D​	二极管	D1, D8
​Q​	MOS管/三极管	Q3, Q11
​U​	芯片	U1
​J​	连接器	J1
​SW​ / ​S​	开关	SW1, S2
​TP​	测试点	TP5
​LED​	发光二极管	LED1
​F​	保险丝	F1
​Y​ / ​X​	晶体/晶振	Y1, X2
​BZ​	蜂鸣器/喇叭	BZ1
​FB​	磁珠	FB1
​K​	继电器	K1
