二极管

二极管

伏安特性曲线：描述二极管两端电压与电流的关系

温度升高：正向特性左移，导通电压降低；反向特性下移，漏电流增大

二极管的钳位作用：二极管导通时，正极减去负极等于二极管导通压降

应用

1.防反接：单向导电性
二极管接入电路会分压，导致负载的电压减少：可以使用肖特基二极管，压降小，正反向导通切换速度快，但漏电流大，耐压低。

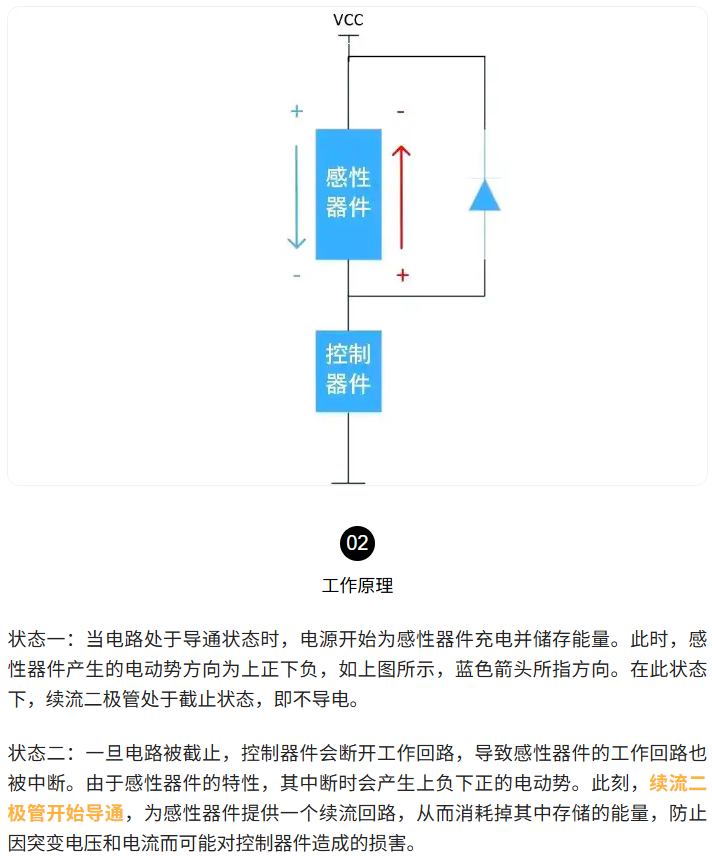

2.续流二极管：感性负载断电时不会直接断电，会放电，并联二极管可以形成回路帮助其放电。

选项参数

1.最大电流If：高温时要降额
2.正向导通电压Vf
3.最大反向峰值电压Vbr
4.漏电流Ir
5.结电容Cj
6.最大反向恢复时间Trr

热参数
1.额定功率Pd
2.最大结温Tj
3.热阻
