拓扑

一 简介

1. 计算机网络

1.硬件方面：
        通过线缆将网络设备和计算机连接起来
2.软件方面：
        操作系统，应用软件，网络协议通过通信线路互联
3.实现资源共享，信息传递



2.网络协议与标准

协议：
    语法；语义；同步    (共同遵守的规则)
标准：
    ISO   国际标准化组织
    IEEE  电气和电子工程师学会



3. IEEE 802 局域网标准

IEEE 802.3   有线局域网标准
IEEE 802.11  无线局域网标准



4.WAN与LAN

           范围                    作用                      典型应用

WAN     几十到几千米        用于连接远距离的计算机网络          Internet

LAN     1Km左右           用于连接较短距离内的计算机           企业网，校园网




5.设备

交换机： 用于同逻辑网段数据通信，不能分割广播域
路由器：用于不用逻辑网段数据通信，会分割广播域

#网段：
    逻辑网段：192.168.20.11
    物理网段：物理连接线

#局域网：位于同一个路由节点之下的网络



二 网络拓扑结构

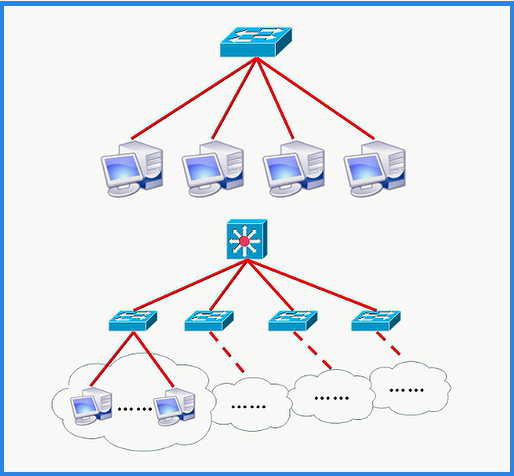

 1.星型拓扑

优点：
    1.yiyushixian
    2.易于网络扩展
    3.易于故障排查

缺点：
    1.中心节点压力大
    2.组网成本较高

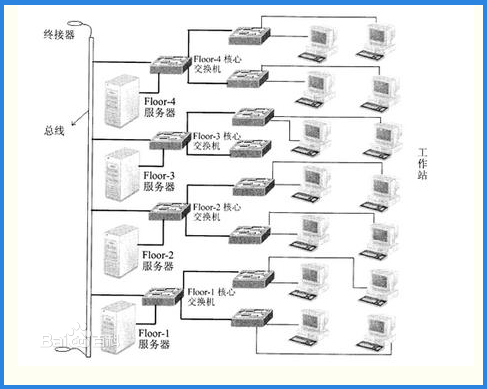

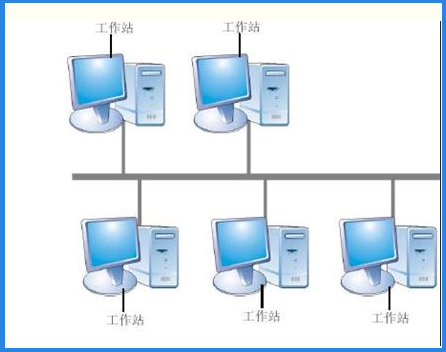

 2.总线拓扑

#所有设备连接到一条连接介质上

优点：
    1.所需电缆数量少，线缆长度短
    2. 易于维护

缺点：
    多个节点，共用一条传输信道，信道利用率不高





3.环形拓扑

#节点形成一个闭合环

优点：
    工作站少，节约设备


缺点：
    一个节点出问题，网络就会出问题，不好诊断故障

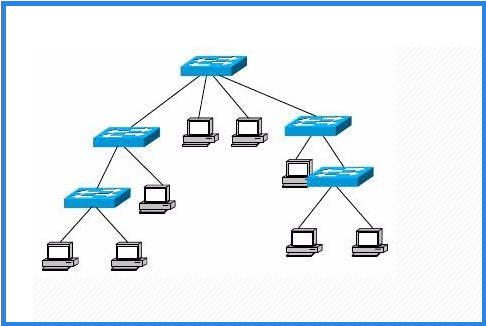

4.树形拓扑

#从总线拓扑演变而来,形状像一棵倒置的树,顶端是树根,树根以下带分支,每个分支还可再带子分支，树根接收各站点发送的数据,然后再广播发送到全网

优点：
    好扩展，容易诊断错误

缺点：
    对根部要求较高

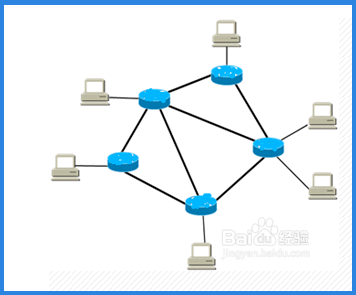

5.网形拓扑

#应用的最广泛

优点:
    不受瓶颈问题和失效问题的影响。由于节点之间有许多条路径相连,可以为数据流的传输选择适当的路由,从而绕过失效的部件或过忙的节点
    可靠性高

缺点：
    结构较复杂，成本较高





 6. 混合型拓扑

#将两种单一拓扑结构混合起来，取两者的优点构成的拓扑
　　一种是星形拓扑和环形拓扑混合成的"星-环"拓扑
　　另一种是星形拓扑和总线拓扑混合成的"星-总"拓扑。
　　这两种混合型结构有相似之处，如果将总线拓扑的两个端点连在一起也就变成了环形拓扑。
　　在混合型拓扑结构中，汇聚层设备组成环型或总线型拓扑，汇聚层设备和接入层设备组成星型拓扑。

优点：
　　1.故障诊断和隔离较为方便。一旦网络发生故障，只要诊断出哪个网络设备有故障，将该网络设备和全网隔离即可
　　2.易于扩展。要扩展用户时，可以加入新的网络设备，也可在设计时，在每个网络设备中留出一些备用的可插入新站点的连接口
　　3.安装方便。网络的主链路只要连通汇聚层设备，然后再通过分支链路连通汇聚层设备和接入层设备
缺点：
　　1.需要选用智能网络设备，实现网络故障自动诊断和故障节点的隔离，网络建设成本比较高
　　2.像星形拓扑结构一样，汇聚层设备到接入层设备的线缆安装长度会增加较多
