ArcGIS API For Javascript之地图操作及小部件
1.引言
开发一个GIS系统不可避免的就要涉及一些简单的地图操作，比如：拉框放大，拉框缩小，平移，全图等相关操作。除了这些基本的地图操作，Esri给我们提供的一些小部件也非常有用，其中几个重要的小部件有：鹰眼，书签，比例尺等等。在此篇博文中，主要介绍地图的基本操作和几个常用的小部件。
2.地图的基本操作
在ArcGIS API中给我们提供了一个类叫做Navigation，通过这个类我们可以实现对地图的基本操作，Navigation类的用法可以分为以下几步：
- 创建
Navigation对象 - 激活
Navigation的相应状态 - 地图操作
2.1代码实现
- 创建五个按钮
<button>拉框放大</button>
<button>拉框缩小</button>
<button>平移</button>
<button>全图</button>
<button>漫游</button>- 添加地图（省略）
- 给相应按钮添加绑定事件
//给按钮添加绑定事件
query("button").on("click",function(event){
//获得按钮的文本信息
var value=this.innerHTML;
switch(value){
case "平移":
navToolbar.activate(Navigation.PAN);
break;
case "拉框缩小":
navToolbar.activate(Navigation.ZOOM_OUT);
break;
case "拉框放大":
navToolbar.activate(Navigation.ZOOM_IN);
break;
case "全图":
navToolbar.zoomToFullExtent();
break;
case "漫游":
//默认是漫游操作
navToolbar.deactivate();
break;
}
})2.2运行结果
- 以拉框放大为例：
2.3全部代码
<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<title>Geometric _Network</title>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
<script type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
<style type="text/css">
.MapClass{
width:100%;
height:600px;
border:1px solid #000;
}
</style>
<script type="text/javascript">
require(["esri/map",
"dojo/on",
"dojo/dom",
"esri/layers/ArcGISDynamicMapServiceLayer",
"dojo/query","esri/toolbars/navigation",
"dojo/domReady!"],
function (Map,on,dom,
ArcGISDynamicMapServiceLayer,query,Navigation
) {
var map = new Map("mapDiv",{
logo: false
});
var layer = new ArcGISDynamicMapServiceLayer
("http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer");
map.addLayer(layer)
//创建地图操作对象
var navToolbar = new Navigation(map);
//给按钮添加绑定事件
query("button").on("click",function(event){
//获得按钮的文本信息
var value=this.innerHTML;
switch(value){
case "平移":
navToolbar.activate(Navigation.PAN);
break;
case "拉框缩小":
navToolbar.activate(Navigation.ZOOM_OUT);
break;
case "拉框放大":
navToolbar.activate(Navigation.ZOOM_IN);
break;
case "全图":
navToolbar.zoomToFullExtent();
break;
case "漫游":
//默认是漫游操作
navToolbar.deactivate();
break;
}
})
});
</script>
</head>
<body class="tundra">
<div id="mapDiv" class="MapClass"></div>
<button>拉框放大</button>
<button>拉框缩小</button>
<button>平移</button>
<button>全图</button>
<button>漫游</button>
</body>
</html>
3.API中的小部件
关于API中提供的小部件有两种使用方式：
- 将小部件绑定在一个DOM元素上面
- 将小部件绑定在地图的上面
3.1代码实现
- 首先我们将小部件绑定在DOM元素上面
- 我们创建一个DOM元素用于存放鹰眼控件
<div id="view"></div> - 1
- 1
- 创建小部件（并指定小部件绑定在哪一个DOM元素上面）
//1.创建小部件对象
var overviewMapDijit = new OverviewMap({
map: map,
visible: true,
},dom.byId("view"));//指定将小部件绑定在哪个DOM元素上面- 1
- 2
- 3
- 4
- 5
- 1
- 2
- 3
- 4
- 5
- 启用小部件
//2.启用小部件
overviewMapDijit.startup();- 1
- 2
- 1
- 2

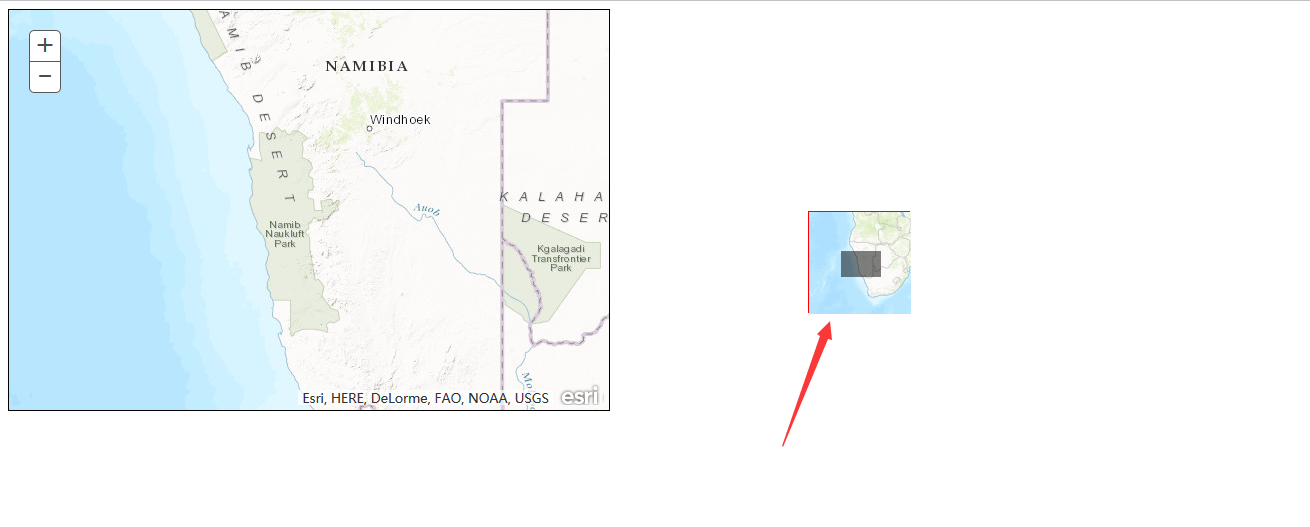

3.2代码结果（绑定在DOM）
3.3全部代码（绑定在DOM）
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<!--The viewport meta tag is used to improve the presentation and behavior of the samples
on iOS devices-->
<meta name="viewport" content="initial-scale=1, maximum-scale=1,user-scalable=no">
<title>Overview Map</title>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
<script type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
<style>
.MapClass{
width:600px;
height:400px;
border:1px solid #000;
}
#view {
height: 100px;
width: 100px;
border:1px solid red;
border-right-color:blue;
position:relative;
left:800px;
top:-200px;
}
</style>
<script>
require(["esri/map","dojo/dom","esri/dijit/OverviewMap","dojo/domReady!"], function (
Map,dom, OverviewMap){
var map = new Map("mapDiv",
{
basemap: "topo"
});
//1.创建小部件对象
var overviewMapDijit = new OverviewMap({
map: map,
visible: true,
},dom.byId("view"));//指定将小部件绑定在哪个DOM元素上面
//2.启用小部件
overviewMapDijit.startup();
});
</script>
</head>
<body>
<div id="mapDiv" class="MapClass"></div>
<div id="view"></div>
</body>
</html>
3.4补充（将小部件绑定在地图上）
- 只需要在创建小部件的时候，修改一个属性即可
var overviewMapDijit = new OverviewMap({
//指定将小部件绑定在地图的哪一个位置：可以填写top-right,bottom-right,bottom-left 和top-left.
attachTo: "top-right",
map: map,
visible: true,
});
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 1
- 2
- 3
- 4
- 5
- 6
- 7
3.5运行结果（绑定在地图）
3.6全部代码（绑定在地图）
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<!--The viewport meta tag is used to improve the presentation and behavior of the samples
on iOS devices-->
<meta name="viewport" content="initial-scale=1, maximum-scale=1,user-scalable=no">
<title>Overview Map</title>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
<link rel="stylesheet" type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
<script type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
<style>
.MapClass{
width:100%;
height:600;
}
</style>
<script>
require(["esri/map","dojo/dom","esri/dijit/OverviewMap","dojo/domReady!"], function (
Map,dom, OverviewMap){
var map = new Map("mapDiv",
{
basemap: "topo"
});
//1.创建小部件对象
var overviewMapDijit = new OverviewMap({
//指定将小部件绑定在地图的哪一个位置：可以填写top-right,bottom-right,bottom-left 和top-left.
attachTo: "top-right",
map: map,
visible: true,
});
//2.启用小部件
overviewMapDijit.startup();
});
</script>
</head>
<body>
<div id="mapDiv" class="MapClass"></div>
</body>
</html>
