基于MATLAB的信道状态信息处理

1.理论基础

　　CSI(Channel State Information)：信道状态信息（物理层）；

　　CSI是CFR的采样版本，无线信道常常用信道冲击响应（Channel Impulse Response，CIR）建模。CIR可以表示为：



其中q为第/条多径分量的幅度袞减，0为第/条多径分量的相位偏移而I为第/条 多径分量的时间延迟。iV为多径分量的总数。5〇〇为Dirac脉冲函数。在频域上， 多径传播在频域上表现为频率选择性袞落，因此也可以通过将CIR进行傅里叶变 换得到的信道频率响应（ChannelFrequencyResponse，CFR)刻画多径传播，CIR和CFR可以用来诠释多径响应，遂也可被应用于描述信道。

　　一般来说，当我们需要准确的测量CIR及CFR时，一般需要专业的仪器来进行处理，但D.Halperin通过对固件进行修改，使一般商用WIFI设备上也能以CSI的方式获取一个采样版本的CFR，这些CSI数据釆自于无线网卡得到的接收数据包中，每组CSI包含了一个OFDM f载波的幅度信息和相位信息：



在WiFi网络中，信号通过OFDM调制的方式进行传播，每个信号都是通过多个子载波进行传 输，CS1表征了发射机和接收机之间的通信链路的特性，它不仅体现无线信号在发射机和接收机之间传 播过程中的衰减情况，还反映了信号在传输过程中遇到的散射和折射等情况。在频域空间中，信道状态 信息通过幅度和相位进行描述 。



2.执行内容

clc,clear
csi_trace = read_bf_file('C:\Users\默党\Desktop\1\matlab\data\static_4.dat');
global x
global m
m=3;
x=100;% x是一个全局变量，表示数据包个数
for L=1:x %取100个数据包的数据
    csia=get_scaled_csi(csi_trace{L});
    for i=1:1  %1个发射天线
        for j=1:3   %3个接收天线
            for k=1:30    %30个子载波数据
                B(i,j,k)=csia(i,j,k);%收集数据
                 temp1(i,j,k) = 0;
                 if k>m||k==m
                    double sum;
                     sum = 0;
                     for p=1:m
                         temp1(i,j,k) = temp1(i,j,k)+p*csia(i,j,k-m+1);
                         sum = p + sum;
                     end
                     B(i,j,k) = 1/sum*temp1(i,j,k);
                end
            end
        end
    end
    temp=db(abs(squeeze(B).'));%暂存，用于将数据降维收成一个数组
    sample(L,:)=temp(:,3)';%选取其中一列
end
    %Y1 = hampel(sample,2,1.4);
    Y2 = medfilt2(sample);
    %plot(sample)%输出

    plot(sample)%输出
    hold on
    xlabel('采样数据包');
    ylabel('幅度 [dB]');



3.执行结果

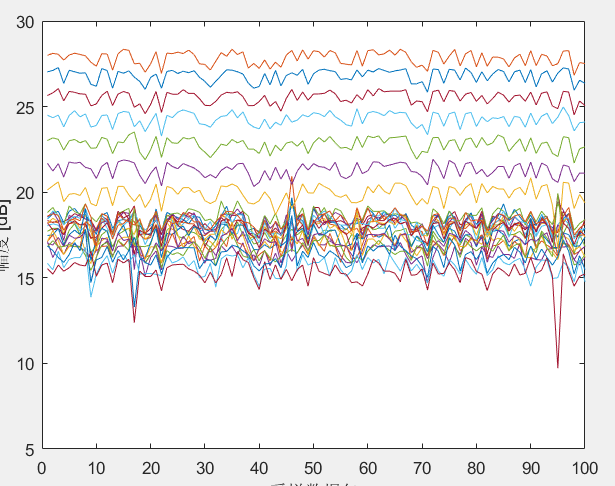

尚未进行处理的原始信号

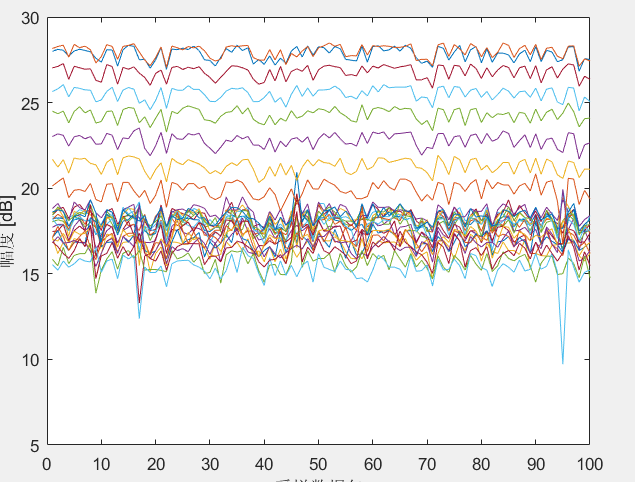

M=3的时候经过加权移动平均低同滤波的信号

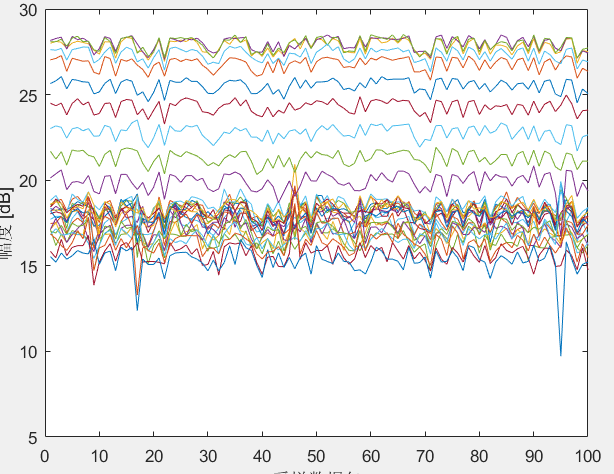

M=4时经过加权移动平均低通滤波的信号



4.结论

　　最初使用的中值去除杂波方法效果不是很明显并且处理过程复杂。

　　后来更改成了加权平均法，对每个点进行加权平均，从而得到了目前相对比较令人满意的结果。而且我还发现，当M=4到7时对杂波去除的效果是最佳的，过大或过小的数字都会导致信号的过滤效果不好。

　　另外，我们还使用了部分MATLAB自带的过滤方法，比如hampel和medfilt2，也都取得了非常不错的效果。
