TCP/IP协议栈在Linux内核中的运行时序分析
一、前言
此篇博客在深入理解了Linux内核任务调度，例如中断处理、softirg、tasklet、wq以及内核线程等机制的基础上，分析和梳理了send和recv过程中TCP/IP协议栈相关的运行任务实体及相互协作的时序分析。
另一方面，在对之进行了一系列的相关原理了解以及源代码分析之后，对其进行了相关的编译、部署以及运行、测评、跟踪调试等相关工作，并在此基础上给出了对应的时序图。
二、Linux系统概述
1.Linux系统简析
Linux 是一套免费使用和自由传播的类 Unix 操作系统，是一个基于 POSIX 和 UNIX 的多用户、多任务、支持多线程和多 CPU 的操作系统。
Linux 能运行主要的 UNIX 工具软件、应用程序和网络协议。它支持 32 位和 64 位硬件。Linux 继承了 Unix 以网络为核心的设计思想，是一个性能稳定的多用户网络操作系统。
2.Linux系统组成
2.1 Linux内核
内核在计算机科学中是一个用来管理软件发出的数据 I/O(输入与输出)要求的计算机程序，将这些要求转译为数据处理的指令并交由中央处理器(CPU)及计算机中其他电子组件进行处理，是现代操作系统中最基本的部分。它是为众多应用程序提供对计算机硬件的安全访问的一部分软件，这种访问是有限的，并由内核决定一个程序在什么时候对某部分硬件操作多长时间。直接对硬件操作是非常复杂的。所以内核通常提供一种硬件抽象的方法来完成这些操作。通过进程间通信机制及系统调用，应用进程可间接控制所需的硬件资源(特别是处理器及 IO 设备)。
2.2 Linux文件系统
文件系统是文件存放在磁盘等存储设备上的组织方法。Linux系统能支持多种目前流行的文件系统。在Linux系统中有一个重要的概念：一切都是文件。 其实这是UNIX哲学的一个体现，而Linux是重写UNIX而来，所以这个概念也就传承了下来。在UNIX系统中，把一切资源都看作是文件，包括硬件设备。UNIX系统把每个硬件都看成是一个文件，通常称为设备文件，这样用户就可以用读写文件的方式实现对硬件的访问。
2.3 shell
shell是系统的用户界面，提供了用户与内核进行交互操作的一种接口。它接收用户输入的命令并把它送入内核去执行，是一个命令解释器。不仅如此，Shell有自己的编程语言用于对命令的编辑，它允许用户编写由shell命令组成的程序。Shell编程语言具有普通编程语言的很多特点，比如它也有循环结构和分支控制结构等，用这种编程语言编写的Shell程序与其他应用程序具有同样的效果。
2.4 应用程序

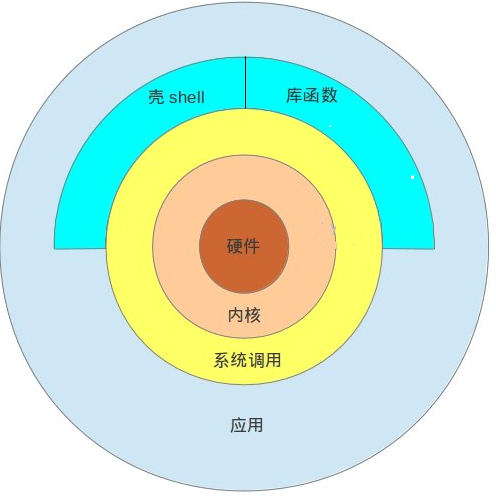

很多人的Linux系统上也要装很多应用程序，这些东西组合在一起，就成为一个可以使用的Linux操作系统了，就像下图展示的那样。
三、TCP/IP协议栈详解
1.TCP/IP协议简介
TCP/IP（Transmission Control Protocol/Internet Protocol）是传输控制协议和网络协议的简称，它定义了电子设备如何连入因特网，以及数据如何在它们之间传输的标准。
TCP/IP 不是一个协议，而是一个协议族的统称，里面包括了 IP 协议、ICMP 协议、TCP 协议、以及 http、ftp、pop3、https 协议等。网络中的计算机都采用这套协议族进行互联。
TCP/IP协议完整地包含了一些列构成互联网基础的网络协议。TCP/IP 定义了电子设备如何连入因特网，以及数据如何在它们之间传输的标准。协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的协议来完成自己的需求。
TCP/IP协议是Internet最基本的协议,其中应用层的主要协议有Telnet、FTP、SMTP等，是用来接收来自传输层的数据或者按不同应用要求与方式将数据传输至传输层；传输层的主要协议有UDP、TCP，是使用者使用平台和计算机信息网内部数据结合的通道，可以实现数据传输与数据共享；网络层的主要协议有ICMP、IP、IGMP，主要负责网络中数据包的传送等；而网络访问层，也叫网路接口层或数据链路层，主要协议有ARP、RARP，主要功能是提供链路管理错误检测、对不同通信媒介有关信息细节问题进行有效处理等。

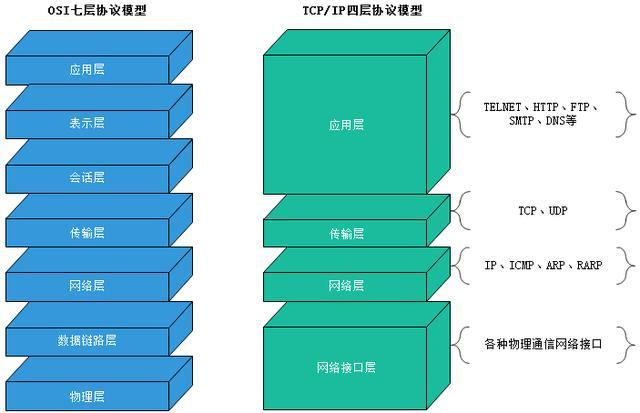

2.TCP/IP协议分层
2.1应用层
应用层是模型的最高层，它最简单的解释就是利用传输层的提供了数据传输功能发送自己的数据到对方。传输层协议类型有多种，不同的类型意味着不同的传输速度和可靠性，而二者往往不可兼得。所以每个应用程序选择最合适的传输服务类型，以使双方之间的数据传输达到最佳效果。
2.2传输层
传输层主要是提供应用程序之间的通信服务，这种通信又称为端到端通信。传输层协议把上层（应用层）要传输的数据流分组，把每个分组连同目的地址交给网络层去发送。传输层要系统的管理两端数据的准确交互，要提供可靠的传输服务，以确保数据达到无差错、无乱序。为了达到这个目的，传输层可以采取协商、确然、重发等机制。
2.3网络层
网络层负责在主机之间的通信中选择数据报的传输路径，即路由。
当网络层接受到来自上层（传输层）发来的数据分组后，他会把分组封装在IP数据报中，填入数据报的首部，使用路由算法来确定是直接交付数据报，还是把它传递给路由器，然后把数据报交给适当的网络接口进行传输。
网络层还要负责处理传入的数据报，并检验其有效性，然后判断该数据报是否是给本机的，如果不是，则使用路由算法将数据报发出转发；如果是，网络层需要除去数据报中的数据首部得到数据分组，然后将数据分组递交给上层（传输层）。
2.4网络接口层
这是TCP/IP协议的最底层，主要负责网络上数据帧的接受和发送，数据帧是底层网络传输的基本单元。由于网络接口有不同的实现方式（有线或者是无线），所以数据帧有不同的实现方式（帧结构、发送速率等不同）。网络接口层一方面将上层（网络层）的数据组成自己特定的数据帧结构并发送，一方面接受网络发送给自己的数据帧，解析后交给上层。

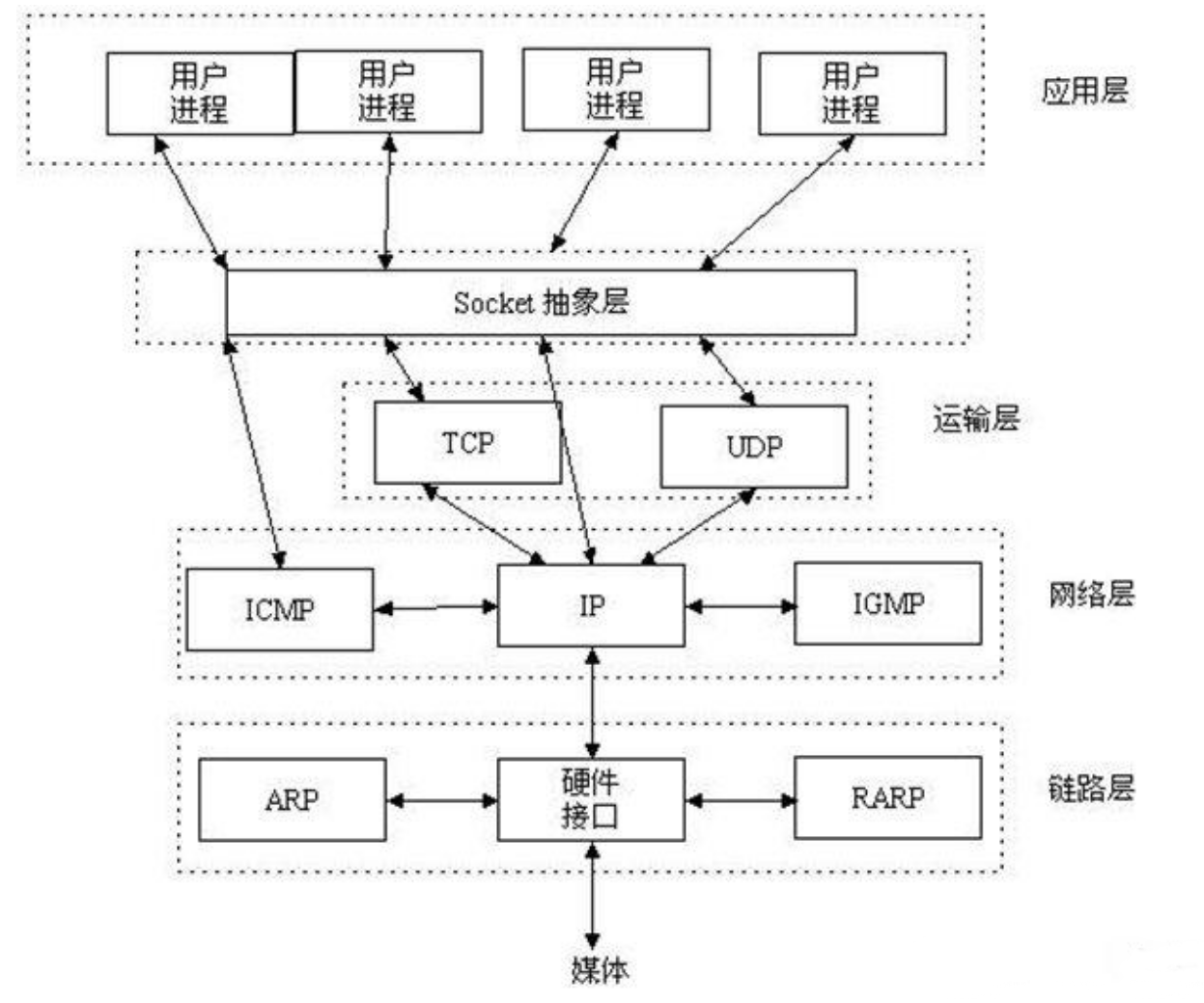

整体的逻辑结构如下所示：
3. Linux中的网络协议栈
3.1 Linux网络核心架构
Linux的网络架构从上往下可以分为三层，分别是 ：用户空间的应用层。内核空间的网络协议栈层。物理硬件层。其中最重要最核心的是内核空间的协议栈层了。
3.2 Linux网络协议栈结构
Linux的整个网络协议栈都构建与Linux Kernel中，整个栈也是严格按照分层的思想来设计的，整个栈共分为五层，分别是 ：
1）系统调用接口层，实质是一个面向用户空间应用程序的接口调用库，向用户空间应用程序提供使用网络服务的接口。
2）协议无关的接口层，就是SOCKET层，这一层的目的是屏蔽底层的不同协议（更准确的来说主要是TCP与UDP，当然还包括RAW IP， SCTP等），以便与系统调用层之间的接口可以简单，统一。简单的说，不管我们应用层使用什么协议，都要通过系统调用接口来建立一个SOCKET，这个SOCKET其实是一个巨大的sock结构，它和下面一层的网络协议层联系起来，屏蔽了不同的网络协议的不同，只把数据部分呈献给应用层（通过系统调用接口来呈献）。
3）网络协议实现层，毫无疑问，这是整个协议栈的核心。这一层主要实现各种网络协议，最主要的当然是IP，ICMP，ARP，RARP，TCP，UDP等。这一层包含了很多设计的技巧与算法，相当的不错。
4）与具体设备无关的驱动接口层，这一层的目的主要是为了统一不同的接口卡的驱动程序与网络协议层的接口，它将各种不同的驱动程序的功能统一抽象为几个特殊的动作，如open，close，init等，这一层可以屏蔽底层不同的驱动程序。
5）驱动程序层，这一层的目的就很简单了，就是建立与硬件的接口层。
可以看到，Linux网络协议栈是一个严格分层的结构，其中的每一层都执行相对独立的功能，结构非常清晰。
四、Socket编程
1.Socket编程定义
从编程语言的角度，socket是一个无符号整型变量，用来标识一个通信进程。两个进程通信，总要知道这几个信息：双方的ip地址和端口号，通信所采用的协议栈。socket就是和这些东西绑定的，实现socket可以使用unix提供的接口，也可以使用windows提供的winSock。
socket是位于传输层的网络编程了，一般用于需要自己定义应用层的协议的应用程序，如果已经有了成熟的应用层协议，比如http等，可以使用jsp.php.asp或者是.net框架开发。其所处位置如下图所示：
socket 的诞生是为了应用程序能够更方便的将数据经由传输层来传输，所以它本质上就是对 TCP/IP 的运用进行了一层封装，然后应用程序直接调用 socket API 即可进行通信。那么它是如何工作的呢？它分为 2 个部分，服务端需要建立 socket 来监听指定的地址，然后等待客户端来连接。而客户端则需要建立 socket 并与服务端的 socket 地址进行连接。

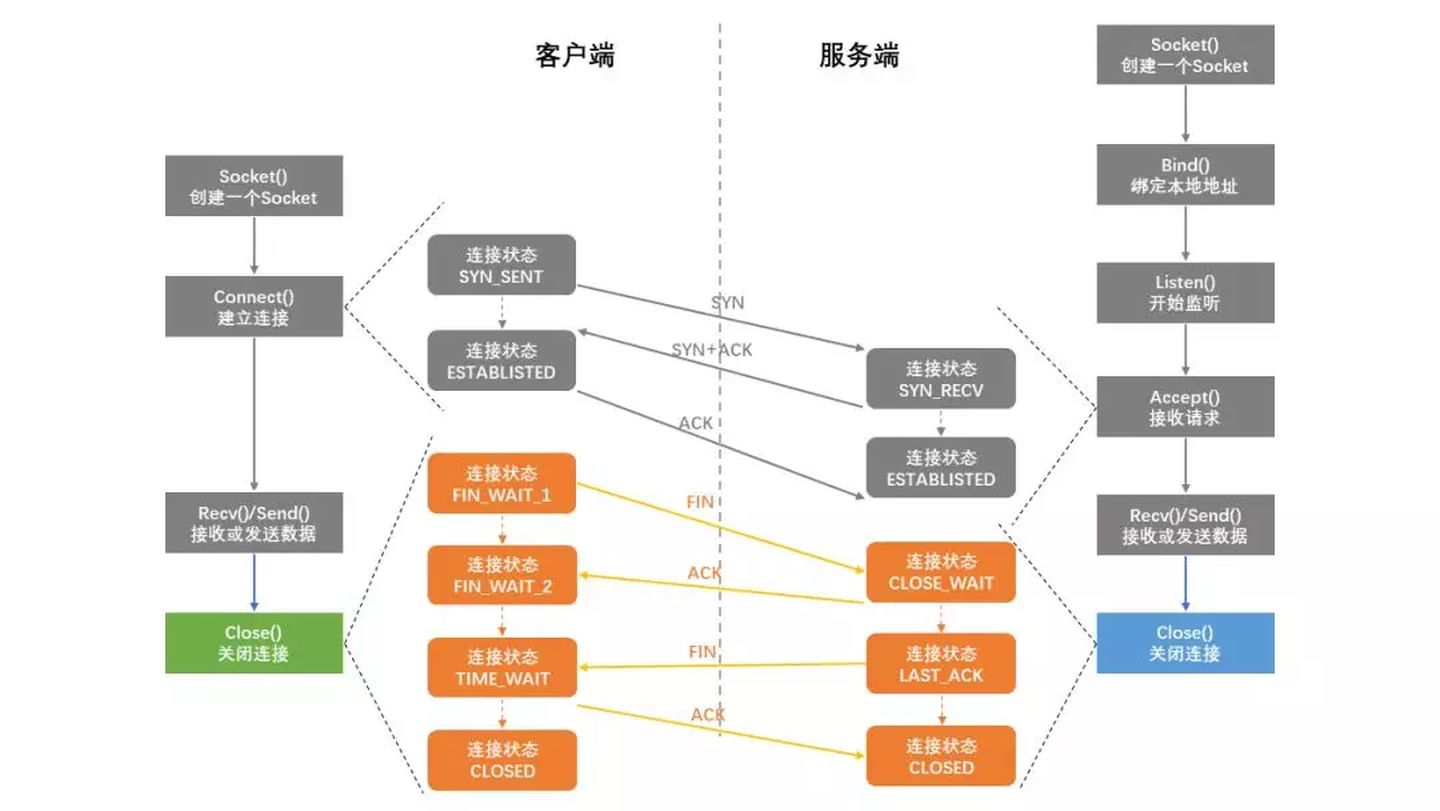

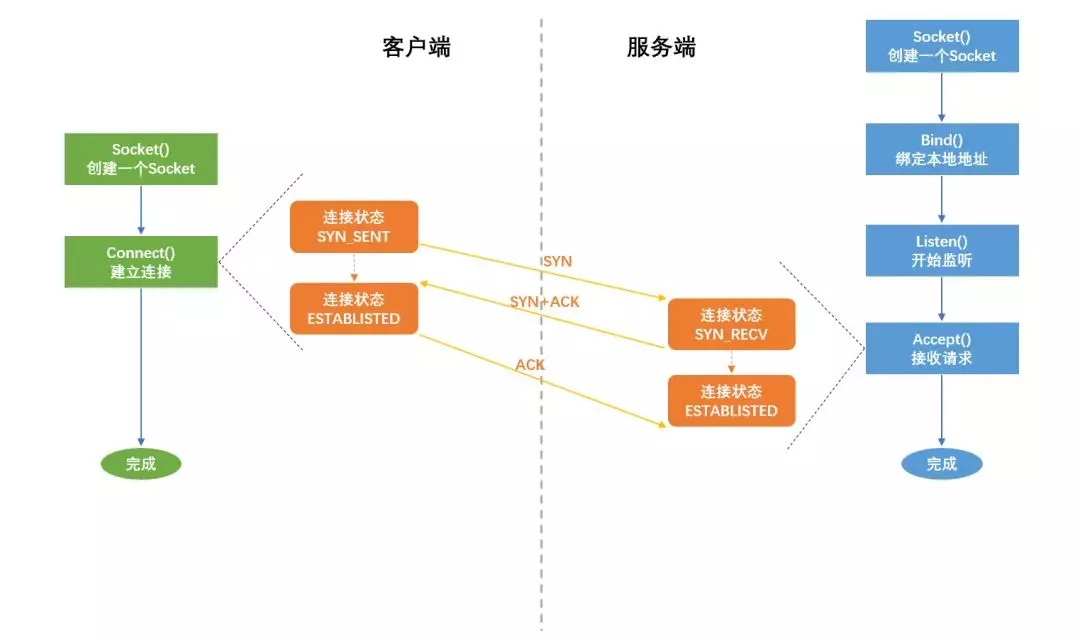

2.Socket建立连接及发送数据
接下来的数据传输过程就简单很多，发送数据就是客户端往服务端通信，服务端处理完之后的数据返回则相反。
3.Socket关闭连接的过程
4.基本的socket接口函数
4.1 socket()函数
int socket(int domain, int type, int protocol);
socket函数对应于普通文件的打开操作。普通文件的打开操作返回一个文件描述字，而socket()用于创建一个socket描述符（socket descriptor），它唯一标识一个socket。这个socket描述字跟文件描述字一样，后续的操作都有用到它，把它作为参数，通过它来进行一些读写操作。
domain：即协议域，又称为协议族（family）。协议族决定了socket的地址类型，在通信中必须采用对应的地址。
type：指定socket类型。常用的socket类型有，SOCK_STREAM、SOCK_DGRAM、SOCK_RAW、SOCK_PACKET、SOCK_SEQPACKET等等。
protocol：故名思意，就是指定协议。常用的协议有，IPPROTO_TCP、IPPTOTO_UDP、IPPROTO_SCTP、IPPROTO_TIPC等，它们分别对应TCP传输协议、UDP传输协议、STCP传输协议、TIPC传输协议。
4.2 bind()函数
int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
正如上面所说bind()函数把一个地址族中的特定地址赋给socket。例如对应AF_INET、AF_INET6就是把一个ipv4或ipv6地址和端口号组合赋给socket。
sockfd：即socket描述字，它是通过socket()函数创建了，唯一标识一个socket。bind()函数就是将给这个描述字绑定一个名字。
addr：一个const struct sockaddr *指针，指向要绑定给sockfd的协议地址。
addrlen：对应的是地址的长度。
4.3 listen()、connect()函数
int listen(int sockfd, int backlog); int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
listen函数的第一个参数即为要监听的socket描述字，第二个参数为相应socket可以排队的最大连接个数。socket()函数创建的socket默认是一个主动类型的，listen函数将socket变为被动类型的，等待客户的连接请求。
connect函数的第一个参数即为客户端的socket描述字，第二参数为服务器的socket地址，第三个参数为socket地址的长度。客户端通过调用connect函数来建立与TCP服务器的连接。
4.4 accept()函数
int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);
accept函数的第一个参数为服务器的socket描述字，第二个参数为指向struct sockaddr *的指针，用于返回客户端的协议地址，第三个参数为协议地址的长度。如果accpet成功，那么其返回值是由内核自动生成的一个全新的描述字，代表与返回客户的TCP连接。
4.5 read()和write()函数
#include ssize_t read(int fd, void *buf, size_t count); ssize_t write(int fd, const void *buf, size_t count); #include #include ssize_t send(int sockfd, const void *buf, size_t len, int flags); ssize_t recv(int sockfd, void *buf, size_t len, int flags); ssize_t sendto(int sockfd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen); ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen); ssize_t sendmsg(int sockfd, const struct msghdr *msg, int flags); ssize_t recvmsg(int sockfd, struct msghdr *msg, int flags);
read函数是负责从fd中读取内容.当读成功时，read返回实际所读的字节数，如果返回的值是0表示已经读到文件的结束了，小于0表示出现了错误。如果错误为EINTR说明读是由中断引起的，如果是ECONNREST表示网络连接出了问题。
write函数将buf中的nbytes字节内容写入文件描述符fd.成功时返回写的字节 数。失败时返回-1，并设置errno变量。
4.6 close()函数
#include int close(int fd);
在服务器与客户端建立连接之后，会进行一些读写操作，完成了读写操作就要关闭相应的socket描述字，好比操作完打开的文件要调用fclose关闭打开的文件。close一个TCP socket的缺省行为时把该socket标记为以关闭，然后立即返回到调用进程。该描述字不能再由调用进程使用，也就是说不能再作为read或write的第一个参数。
5.socket通信实现代码
服务器端代码如下：
#include "InitSock.h" #include <stdio.h> #include <iostream> using namespace std; CInitSock initSock; // 初始化Winsock库 int main() { // 创建套节字 SOCKET sListen = ::socket(AF_INET, SOCK_STREAM, IPPROTO_TCP); //用来指定套接字使用的地址格式，通常使用AF_INET //指定套接字的类型，若是SOCK_DGRAM，则用的是udp不可靠传输 //配合type参数使用，指定使用的协议类型（当指定套接字类型后，可以设置为0，因为默认为UDP或TCP） if(sListen == INVALID_SOCKET) { printf("Failed socket() \n"); return 0; } // 填充sockaddr_in结构 ,是个结构体 /* struct sockaddr_in { short sin_family; //地址族（指定地址格式） ，设为AF_INET u_short sin_port; //端口号 struct in_addr sin_addr; //IP地址 char sin_zero[8]; //空子节，设为空 } */ sockaddr_in sin; sin.sin_family = AF_INET; sin.sin_port = htons(4567); //1024 ~ 49151：普通用户注册的端口号 sin.sin_addr.S_un.S_addr = INADDR_ANY; // 绑定这个套节字到一个本地地址 if(::bind(sListen, (LPSOCKADDR)&sin, sizeof(sin)) == SOCKET_ERROR) { printf("Failed bind() \n"); return 0; } // 进入监听模式 //2指的是，监听队列中允许保持的尚未处理的最大连接数 if(::listen(sListen, 2) == SOCKET_ERROR) { printf("Failed listen() \n"); return 0; } // 循环接受客户的连接请求 sockaddr_in remoteAddr; int nAddrLen = sizeof(remoteAddr); SOCKET sClient = 0; char szText[] = " TCP Server Demo! \r\n"; while(sClient==0) { // 接受一个新连接 //（(SOCKADDR*)&remoteAddr）一个指向sockaddr_in结构的指针，用于获取对方地址 sClient = ::accept(sListen, (SOCKADDR*)&remoteAddr, &nAddrLen); if(sClient == INVALID_SOCKET) { printf("Failed accept()"); } printf("接受到一个连接：%s \r\n", inet_ntoa(remoteAddr.sin_addr)); continue ; } while(TRUE) { // 向客户端发送数据 gets(szText) ; ::send(sClient, szText, strlen(szText), 0); // 从客户端接收数据 char buff[256] ; int nRecv = ::recv(sClient, buff, 256, 0); if(nRecv > 0) { buff[nRecv] = '\0'; printf(" 接收到数据：%s\n", buff); } } // 关闭同客户端的连接 ::closesocket(sClient); // 关闭监听套节字 ::closesocket(sListen); return 0; }
客户端代码如下：
#include "InitSock.h" #include <stdio.h> #include <iostream> using namespace std; CInitSock initSock; // 初始化Winsock库 int main() { // 创建套节字 SOCKET s = ::socket(AF_INET, SOCK_STREAM, IPPROTO_TCP); if(s == INVALID_SOCKET) { printf(" Failed socket() \n"); return 0; } // 也可以在这里调用bind函数绑定一个本地地址 // 否则系统将会自动安排 // 填写远程地址信息 sockaddr_in servAddr; servAddr.sin_family = AF_INET; servAddr.sin_port = htons(4567); // 注意，这里要填写服务器程序（TCPServer程序）所在机器的IP地址 // 如果你的计算机没有联网，直接使用127.0.0.1即可 servAddr.sin_addr.S_un.S_addr = inet_addr("127.0.0.1"); if(::connect(s, (sockaddr*)&servAddr, sizeof(servAddr)) == -1) { printf(" Failed connect() \n"); return 0; } char buff[256]; char szText[256] ; while(TRUE) { //从服务器端接收数据 int nRecv = ::recv(s, buff, 256, 0); if(nRecv > 0) { buff[nRecv] = '\0'; printf("接收到数据：%s\n", buff); } // 向服务器端发送数据 gets(szText) ; szText[255] = '\0'; ::send(s, szText, strlen(szText), 0) ; } // 关闭套节字 ::closesocket(s); return 0; }
封装的InitSock.h如下：
#include <winsock2.h> #include <stdlib.h> #include <conio.h> #include <stdio.h> #pragma comment(lib, "WS2_32") // 链接到WS2_32.lib class CInitSock { public: CInitSock(BYTE minorVer = 2, BYTE majorVer = 2) { // 初始化WS2_32.dll WSADATA wsaData; WORD sockVersion = MAKEWORD(minorVer, majorVer); if(::WSAStartup(sockVersion, &wsaData) != 0) { exit(0); } } ~CInitSock() { ::WSACleanup(); } };
五、各层中的send和recv分析
1.应用层
应用层的各种网络应用程序基本上都是通过 Linux Socket 编程接口来和内核空间的网络协议栈通信的。Linux Socket 是从 BSD Socket 发展而来的，它是 Linux 操作系统的重要组成部分之一，它是网络应用程序的基础。从层次上来说，它位于应用层，是操作系统为应用程序员提供的 API，通过它，应用程序可以访问传输层协议。
1.1应用层send的实现
由内核分析可知，sys_socketcall()是内核中为 socket 设置的总入口，也就是说，在调用socket其他相关的API时都需要先调用sys_socketcall()。其核心代码如下所示：
/* * System call vectors. * * Argument checking cleaned up. Saved 20% in size. * This function doesn't need to set the kernel lock because * it is set by the callees. */ SYSCALL_DEFINE2(socketcall, int, call, unsigned long __user *, args) { unsigned long a[AUDITSC_ARGS]; unsigned long a0, a1; int err; unsigned int len; if (call < 1 || call > SYS_SENDMMSG) return -EINVAL; call = array_index_nospec(call, SYS_SENDMMSG + 1); len = nargs[call]; if (len > sizeof(a)) return -EINVAL; /* copy_from_user should be SMP safe. */ if (copy_from_user(a, args, len)) return -EFAULT; err = audit_socketcall(nargs[call] / sizeof(unsigned long), a); if (err) return err; a0 = a[0]; a1 = a[1]; switch (call) { case SYS_SOCKET: err = __sys_socket(a0, a1, a[2]); break; case SYS_BIND: err = __sys_bind(a0, (struct sockaddr __user *)a1, a[2]); break; case SYS_CONNECT: err = __sys_connect(a0, (struct sockaddr __user *)a1, a[2]); break; case SYS_LISTEN: err = __sys_listen(a0, a1); break; case SYS_ACCEPT: err = __sys_accept4(a0, (struct sockaddr __user *)a1, (int __user *)a[2], 0); break; case SYS_GETSOCKNAME: err = __sys_getsockname(a0, (struct sockaddr __user *)a1, (int __user *)a[2]); break; case SYS_GETPEERNAME: err = __sys_getpeername(a0, (struct sockaddr __user *)a1, (int __user *)a[2]); break; case SYS_SOCKETPAIR: err = __sys_socketpair(a0, a1, a[2], (int __user *)a[3]); break; case SYS_SEND: err = __sys_sendto(a0, (void __user *)a1, a[2], a[3], NULL, 0); break; case SYS_SENDTO: err = __sys_sendto(a0, (void __user *)a1, a[2], a[3], (struct sockaddr __user *)a[4], a[5]); break; case SYS_RECV: err = __sys_recvfrom(a0, (void __user *)a1, a[2], a[3], NULL, NULL); break; case SYS_RECVFROM: err = __sys_recvfrom(a0, (void __user *)a1, a[2], a[3], (struct sockaddr __user *)a[4], (int __user *)a[5]); break; case SYS_SHUTDOWN: err = __sys_shutdown(a0, a1); break; case SYS_SETSOCKOPT: err = __sys_setsockopt(a0, a1, a[2], (char __user *)a[3], a[4]); break; case SYS_GETSOCKOPT: err = __sys_getsockopt(a0, a1, a[2], (char __user *)a[3], (int __user *)a[4]); break; case SYS_SENDMSG: err = __sys_sendmsg(a0, (struct user_msghdr __user *)a1, a[2], true); break; case SYS_SENDMMSG: err = __sys_sendmmsg(a0, (struct mmsghdr __user *)a1, a[2], a[3], true); break; case SYS_RECVMSG: err = __sys_recvmsg(a0, (struct user_msghdr __user *)a1, a[2], true); break; case SYS_RECVMMSG: if (IS_ENABLED(CONFIG_64BIT) || !IS_ENABLED(CONFIG_64BIT_TIME)) err = __sys_recvmmsg(a0, (struct mmsghdr __user *)a1, a[2], a[3], (struct __kernel_timespec __user *)a[4], NULL); else err = __sys_recvmmsg(a0, (struct mmsghdr __user *)a1, a[2], a[3], NULL, (struct old_timespec32 __user *)a[4]); break; case SYS_ACCEPT4: err = __sys_accept4(a0, (struct sockaddr __user *)a1, (int __user *)a[2], a[3]); break; default: err = -EINVAL; break; } return err; }
由上述操作建立好socket之后，使用者可以调用send()函数进行数据发送，当调用send()函数时，内核封装send()为sendto()，然后发起系统调用。其实也很好理解，send()就是sendto()的一种特殊情况，而sendto()在内核的系统调用服务程序为sys_sendto()。
/* * Send a datagram to a given address. We move the address into kernel * space and check the user space data area is readable before invoking * the protocol. */ int __sys_sendto(int fd, void __user *buff, size_t len, unsigned int flags, struct sockaddr __user *addr, int addr_len) { struct socket *sock; struct sockaddr_storage address; int err; struct msghdr msg; struct iovec iov; int fput_needed; err = import_single_range(WRITE, buff, len, &iov, &msg.msg_iter); if (unlikely(err)) return err; sock = sockfd_lookup_light(fd, &err, &fput_needed); if (!sock) goto out; msg.msg_name = NULL; msg.msg_control = NULL; msg.msg_controllen = 0; msg.msg_namelen = 0; if (addr) { err = move_addr_to_kernel(addr, addr_len, &address); if (err < 0) goto out_put; msg.msg_name = (struct sockaddr *)&address; msg.msg_namelen = addr_len; } if (sock->file->f_flags & O_NONBLOCK) flags |= MSG_DONTWAIT; msg.msg_flags = flags; err = sock_sendmsg(sock, &msg); out_put: fput_light(sock->file, fput_needed); out: return err; }
1.2应用层recv的实现
对于recv函数，与send类似，自然也是recvfrom的特殊情况，调用的也就是__sys_recvfrom，整个函数的调用路径与send非常类似。根据tcp_prot结构的初始化，调用的其实是tcp_rcvmsg。
接受函数比发送函数要复杂得多，因为数据接收不仅仅只是接收，tcp的三次握手也是在接收函数实现的，所以收到数据后要判断当前的状态，是否正在建立连接等，根据发来的信息考虑状态是否要改变，在这里，我们仅仅考虑在连接建立后数据的接收。
这里共维护了三个队列：prequeue、backlog、receive_queue，分别为预处理队列，后备队列和接收队列，在连接建立后，若没有数据到来，接收队列为空，进程会在sk_busy_loop函数内循环等待，知道接收队列不为空，并调用函数数skb_copy_datagram_msg将接收到的数据拷贝到用户态，实际调用的是__skb_datagram_iter,这里同样用了struct msghdr *msg来实现。其代码如下所示：
int __sys_recvfrom(int fd, void __user *ubuf, size_t size, unsigned int flags, struct sockaddr __user *addr, int __user *addr_len) { ...... err = import_single_range(READ, ubuf, size, &iov, &msg.msg_iter); if (unlikely(err)) return err; sock = sockfd_lookup_light(fd, &err, &fput_needed); ..... msg.msg_control = NULL; msg.msg_controllen = 0; /* Save some cycles and don't copy the address if not needed */ msg.msg_name = addr ? (struct sockaddr *)&address : NULL; /* We assume all kernel code knows the size of sockaddr_storage */ msg.msg_namelen = 0; msg.msg_iocb = NULL; msg.msg_flags = 0; if (sock->file->f_flags & O_NONBLOCK) flags |= MSG_DONTWAIT; err = sock_recvmsg(sock, &msg, flags); // 实际调用的函数，接受数据 if (err >= 0 && addr != NULL) { err2 = move_addr_to_user(&address, msg.msg_namelen, addr, addr_len); ... }

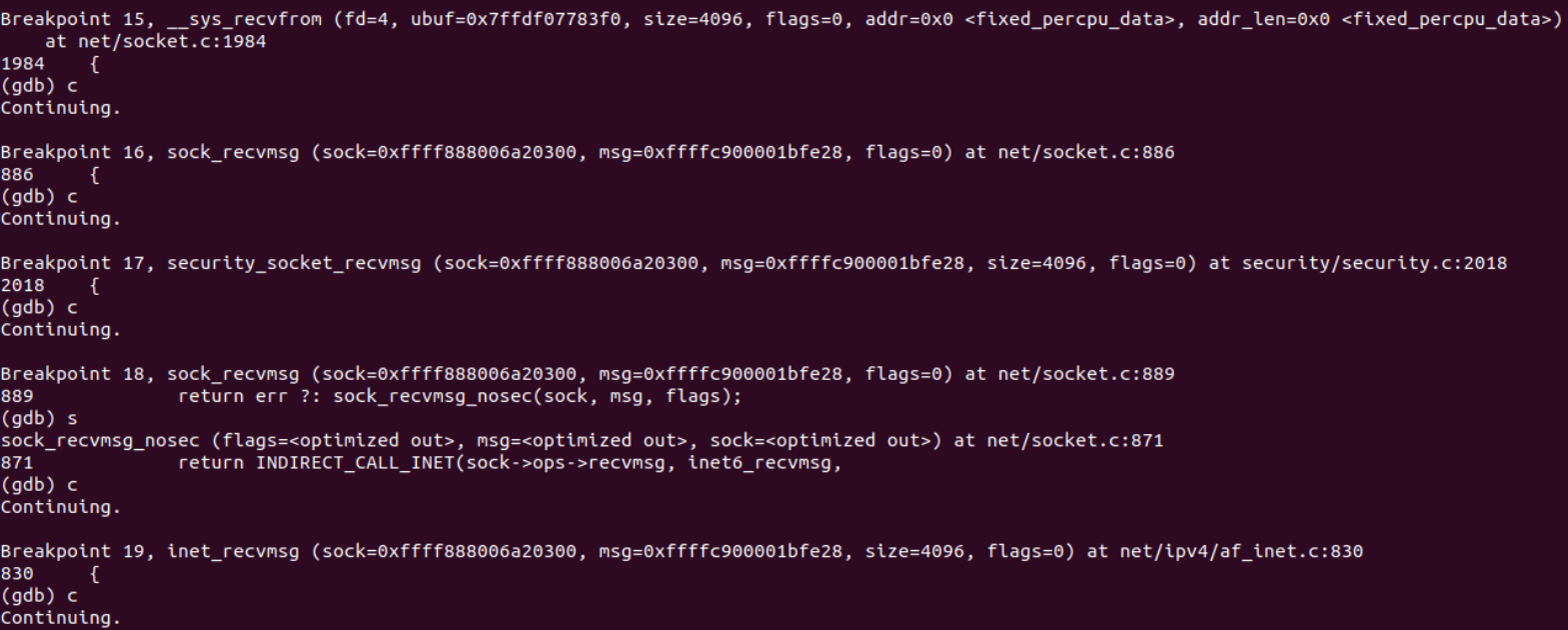

最后，在此基础上进行gdb调试验证，结果如下所示：
可以看到，这和我们分析的是完全一致的。
2.传输层
传输层为两台主机上的应用程序提供端到端（end to end）的通信。与网络层使用的逐跳通信方式不同，传输层只关心通信的起始端和目的端，而不在乎数据包的中转过程。传输层的最终目的是向它的用户提供高效的、可靠的和成本有效的数据传输服务。
2.1传输层send的实现
socket在初始化时赋值给结构体 struct proto tcp_prot 的函数 tcp_sendmsg，tcp_sendmsg函数会调用tcp_write_xmit函数，tcp_write_xmit函数会调用tcp_transmit_skb，在这里实现了TCP层面向连接的逻辑。
tcp_sendmsg函数：
int tcp_sendmsg(struct sock *sk, struct msghdr *msg, size_t size) { struct tcp_sock *tp = tcp_sk(sk); struct sk_buff *skb; int flags, err, copied = 0; int mss_now = 0, size_goal, copied_syn = 0; long timeo; ...... /* Ok commence sending. */ copied = 0; restart: mss_now = tcp_send_mss(sk, &size_goal, flags); while (msg_data_left(msg)) { int copy = 0; int max = size_goal; skb = tcp_write_queue_tail(sk); if (tcp_send_head(sk)) { if (skb->ip_summed == CHECKSUM_NONE) max = mss_now; copy = max - skb->len; } if (copy <= 0 || !tcp_skb_can_collapse_to(skb)) { bool first_skb; new_segment: /* Allocate new segment. If the interface is SG, * allocate skb fitting to single page. */ if (!sk_stream_memory_free(sk)) goto wait_for_sndbuf; ...... first_skb = skb_queue_empty(&sk->sk_write_queue); skb = sk_stream_alloc_skb(sk, select_size(sk, sg, first_skb), sk->sk_allocation, first_skb); ...... skb_entail(sk, skb); copy = size_goal; max = size_goal; ...... } /* Try to append data to the end of skb. */ if (copy > msg_data_left(msg)) copy = msg_data_left(msg); /* Where to copy to? */ if (skb_availroom(skb) > 0) { /* We have some space in skb head. Superb! */ copy = min_t(int, copy, skb_availroom(skb)); err = skb_add_data_nocache(sk, skb, &msg->msg_iter, copy); ...... } else { bool merge = true; int i = skb_shinfo(skb)->nr_frags; struct page_frag *pfrag = sk_page_frag(sk); ...... copy = min_t(int, copy, pfrag->size - pfrag->offset); ...... err = skb_copy_to_page_nocache(sk, &msg->msg_iter, skb, pfrag->page, pfrag->offset, copy); ...... pfrag->offset += copy; } ...... tp->write_seq += copy; TCP_SKB_CB(skb)->end_seq += copy; tcp_skb_pcount_set(skb, 0); copied += copy; if (!msg_data_left(msg)) { if (unlikely(flags & MSG_EOR)) TCP_SKB_CB(skb)->eor = 1; goto out; } if (skb->len < max || (flags & MSG_OOB) || unlikely(tp->repair)) continue; if (forced_push(tp)) { tcp_mark_push(tp, skb); __tcp_push_pending_frames(sk, mss_now, TCP_NAGLE_PUSH); } else if (skb == tcp_send_head(sk)) tcp_push_one(sk, mss_now); continue; ...... } ...... }
tcp_sendmsg调用tcp_sendmsg_locked，tcp_sendmsg_locked：申请sk_buff{}结构的空间，把msghdr{}结构中的数据填入sk_buff空间。tcp_sendmsg_locked代码如下：
int tcp_sendmsg_locked(struct sock *sk, struct msghdr *msg, size_t size) { struct tcp_sock *tp = tcp_sk(sk); struct sk_buff *skb; flags = msg->msg_flags; ...... if (copied) tcp_push(sk, flags & ~MSG_MORE, mss_now, TCP_NAGLE_PUSH, size_goal); }
在tcp_sendmsg_locked中，完成的是将所有的数据组织成发送队列，这个发送队列是struct sock结构中的一个域sk_write_queue，这个队列的每一个元素是一个skb，里面存放的就是待发送的数据，tcp_sendmsg()只要是在处理用户数据的存放，优先考虑报文的线性区，然后是分页区，必要时需要使用新skb或者新分页来存放用户数据。然后调用了tcp_push()函数。tcp_push()函数代码如下：
//net/ipv4/tcp.c static void tcp_push(struct sock *sk, int flags, int mss_now, int nonagle, int size_goal) { struct tcp_sock *tp = tcp_sk(sk); struct sk_buff *skb; skb = tcp_write_queue_tail(sk); if (!skb) return; if (!(flags & MSG_MORE) || forced_push(tp)) tcp_mark_push(tp, skb); tcp_mark_urg(tp, flags); if (tcp_should_autocork(sk, skb, size_goal)) { /* avoid atomic op if TSQ_THROTTLED bit is already set */ if (!test_bit(TSQ_THROTTLED, &sk->sk_tsq_flags)) { NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPAUTOCORKING); set_bit(TSQ_THROTTLED, &sk->sk_tsq_flags); } /* It is possible TX completion already happened * before we set TSQ_THROTTLED. */ if (refcount_read(&sk->sk_wmem_alloc) > skb->truesize) return; } if (flags & MSG_MORE) nonagle = TCP_NAGLE_CORK; __tcp_push_pending_frames(sk, mss_now, nonagle); }
在tcp协议的头部有几个标志字段：URG、ACK、RSH、RST、SYN、FIN，tcp_push 中会判断这个skb的元素是否需要push，如果需要就将tcp头部字段的push置一，置一的过程如下：
static void tcp_push(struct sock *sk, int flags, int mss_now, int nonagle, int size_goal) { struct tcp_sock *tp = tcp_sk(sk); struct sk_buff *skb; skb = tcp_write_queue_tail(sk); if (!skb) return; if (!(flags & MSG_MORE) || forced_push(tp)) tcp_mark_push(tp, skb); tcp_mark_urg(tp, flags); if (tcp_should_autocork(sk, skb, size_goal)) { /* avoid atomic op if TSQ_THROTTLED bit is already set */ if (!test_bit(TSQ_THROTTLED, &sk->sk_tsq_flags)) { NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPAUTOCORKING); set_bit(TSQ_THROTTLED, &sk->sk_tsq_flags); } /* It is possible TX completion already happened * before we set TSQ_THROTTLED. */ if (refcount_read(&sk->sk_wmem_alloc) > skb->truesize) return; } if (flags & MSG_MORE) nonagle = TCP_NAGLE_CORK; __tcp_push_pending_frames(sk, mss_now, nonagle); }

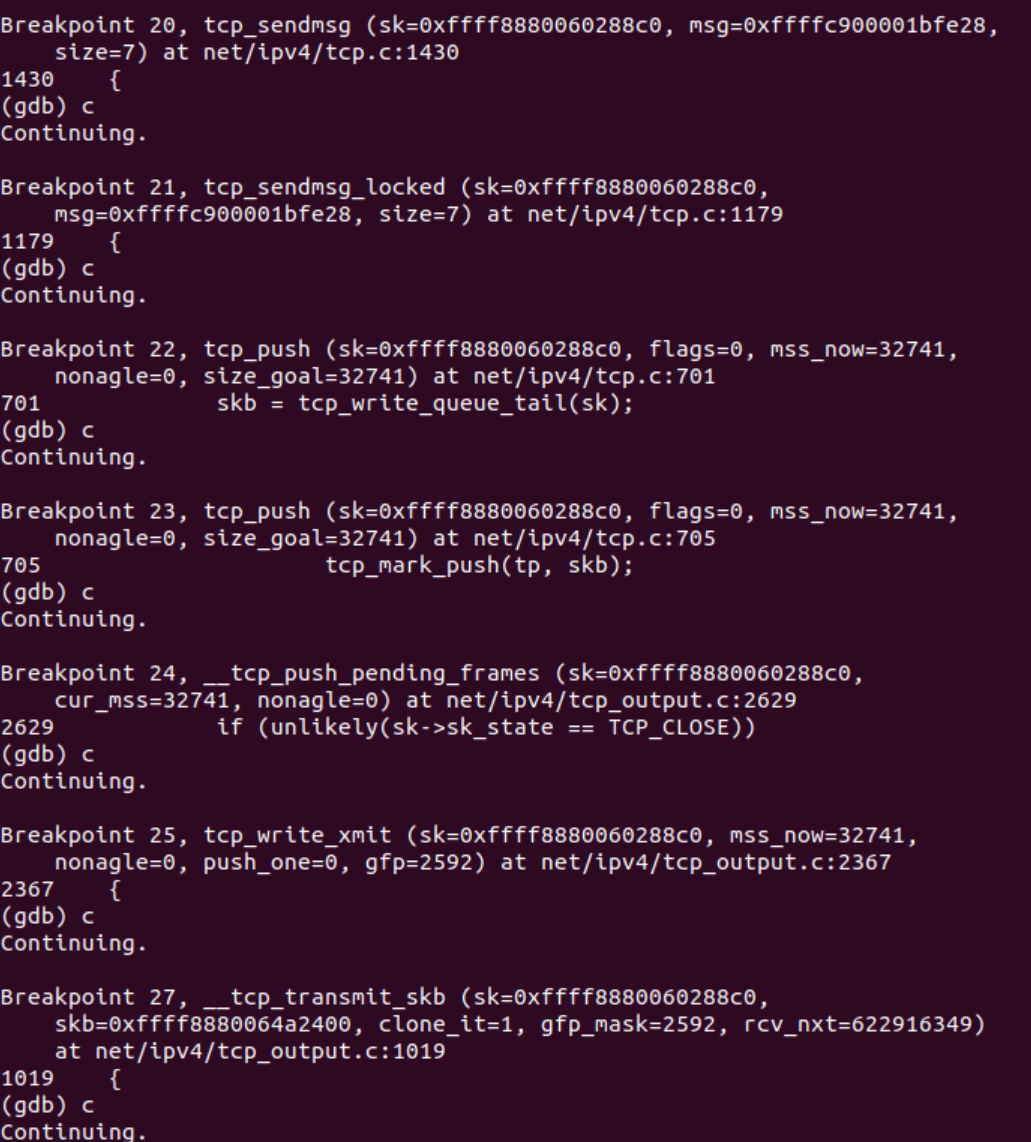

最后，我们进行gdb调试验证，与设想一致。
2.2传输层recv的实现
传输层TCP 处理入口在 tcp_v4_rcv 函数（位于 linux/net/ipv4/tcp ipv4.c 文件中），它会做 TCP header 检查等处理。
调用 _tcp_v4_lookup，查找该package的open socket。如果找不到，该package会被丢弃。接下来检查 socket 和 connection 的状态。
如果socket 和 connection 一切正常，调用 tcp_prequeue 使 package 从内核进入 user space，放进 socket 的 receive queue。然后 socket 会被唤醒，调用 system call，并最终调用 tcp_recvmsg 函数去从 socket recieve queue 中获取 segment。代码如下所示：
int tcp_recvmsg(struct sock *sk, struct msghdr *msg, size_t len, int nonblock, int flags, int *addr_len) { ...... if (sk_can_busy_loop(sk) && skb_queue_empty(&sk->sk_receive_queue) && (sk->sk_state == TCP_ESTABLISHED)) sk_busy_loop(sk, nonblock); lock_sock(sk); ..... if (unlikely(tp->repair)) { err = -EPERM; if (!(flags & MSG_PEEK)) goto out; if (tp->repair_queue == TCP_SEND_QUEUE) goto recv_sndq; err = -EINVAL; if (tp->repair_queue == TCP_NO_QUEUE) goto out; ...... last = skb_peek_tail(&sk->sk_receive_queue); skb_queue_walk(&sk->sk_receive_queue, skb) { last = skb; ...... if (!(flags & MSG_TRUNC)) { err = skb_copy_datagram_msg(skb, offset, msg, used); if (err) { /* Exception. Bailout! */ if (!copied) copied = -EFAULT; break; } } *seq += used; copied += used; len -= used; tcp_rcv_space_adjust(sk); ... }
tcp_v4_rcv()函数为TCP的总入口，数据包从IP层传递上来，进入该函数。
该函数主要做以下几个工作：
(1) 设置TCP_CB (2) 查找控制块 (3)根据控制块状态做不同处理，包括TCP_TIME_WAIT状态处理，TCP_NEW_SYN_RECV状态处理，TCP_LISTEN状态处理 (4) 接收TCP段；
我们主要查看处于LISTEN状态下的情况，可以发现在LISTEN情况下，该函数会调用 tcp_v4_do_rcv()；如果是其他状态，将TCP包投递到目的套接字进行接收处理。如果套接字未被上锁则调用tcp_v4_do_rcv()。当套接字正被用户锁定,TCP包将暂时排入该套接字的后备队列(sk_add_backlog)。tcp_v4_do_rcv()源码如下所示：
/* The socket must have it's spinlock held when we get * here, unless it is a TCP_LISTEN socket. * * We have a potential double-lock case here, so even when * doing backlog processing we use the BH locking scheme. * This is because we cannot sleep with the original spinlock * held. */ int tcp_v4_do_rcv(struct sock *sk, struct sk_buff *skb) { struct sock *rsk; if (sk->sk_state == TCP_ESTABLISHED) { /* Fast path */ struct dst_entry *dst = sk->sk_rx_dst; sock_rps_save_rxhash(sk, skb); sk_mark_napi_id(sk, skb); if (dst) { if (inet_sk(sk)->rx_dst_ifindex != skb->skb_iif || !dst->ops->check(dst, 0)) { dst_release(dst); sk->sk_rx_dst = NULL; } } tcp_rcv_established(sk, skb); return 0; } if (tcp_checksum_complete(skb)) goto csum_err; if (sk->sk_state == TCP_LISTEN) { struct sock *nsk = tcp_v4_cookie_check(sk, skb); if (!nsk) goto discard; if (nsk != sk) { if (tcp_child_process(sk, nsk, skb)) { rsk = nsk; goto reset; } return 0; } } else sock_rps_save_rxhash(sk, skb); if (tcp_rcv_state_process(sk, skb)) { rsk = sk; goto reset; } return 0; reset: tcp_v4_send_reset(rsk, skb); discard: kfree_skb(skb); /* Be careful here. If this function gets more complicated and * gcc suffers from register pressure on the x86, sk (in %ebx) * might be destroyed here. This current version compiles correctly, * but you have been warned. */ return 0; csum_err: TCP_INC_STATS(sock_net(sk), TCP_MIB_CSUMERRORS); TCP_INC_STATS(sock_net(sk), TCP_MIB_INERRS); goto discard; }
若没有数据到来，接收队列为空，进程会在 sk_busy_loop 数内循环等待，知道接收队列不为空，并调用函数数skb_copy_datagram_msg 将接收到的数据拷贝到用户态，实际调用的是 __skb_datagram_iter,这里同样用了struct msghdr *msg来实现。代码如下所示：
static int __skb_datagram_iter(const struct sk_buff *skb, int offset, struct iov_iter *to, int len, bool fault_short, size_t (*cb)(const void *, size_t, void *, struct iov_iter *), void *data) { int start = skb_headlen(skb); int i, copy = start - offset, start_off = offset, n; struct sk_buff *frag_iter; /* Copy header. */ if (copy > 0) { if (copy > len) copy = len; n = cb(skb->data + offset, copy, data, to); offset += n; if (n != copy) goto short_copy; if ((len -= copy) == 0) return 0; } /* Copy paged appendix. Hmm... why does this look so complicated? */ for (i = 0; i < skb_shinfo(skb)->nr_frags; i++) { int end; const skb_frag_t *frag = &skb_shinfo(skb)->frags[i]; WARN_ON(start > offset + len); end = start + skb_frag_size(frag); if ((copy = end - offset) > 0) { struct page *page = skb_frag_page(frag); u8 *vaddr = kmap(page); if (copy > len) copy = len; n = cb(vaddr + skb_frag_off(frag) + offset - start, copy, data, to); kunmap(page); offset += n; if (n != copy) goto short_copy; if (!(len -= copy)) return 0; } start = end; } skb_walk_frags(skb, frag_iter) { int end; WARN_ON(start > offset + len); end = start + frag_iter->len; if ((copy = end - offset) > 0) { if (copy > len) copy = len; if (__skb_datagram_iter(frag_iter, offset - start, to, copy, fault_short, cb, data)) goto fault; if ((len -= copy) == 0) return 0; offset += copy; } start = end; } if (!len) return 0; /* This is not really a user copy fault, but rather someone * gave us a bogus length on the skb. We should probably * print a warning here as it may indicate a kernel bug. */ fault: iov_iter_revert(to, offset - start_off); return -EFAULT; short_copy: if (fault_short || iov_iter_count(to)) goto fault; return 0; }

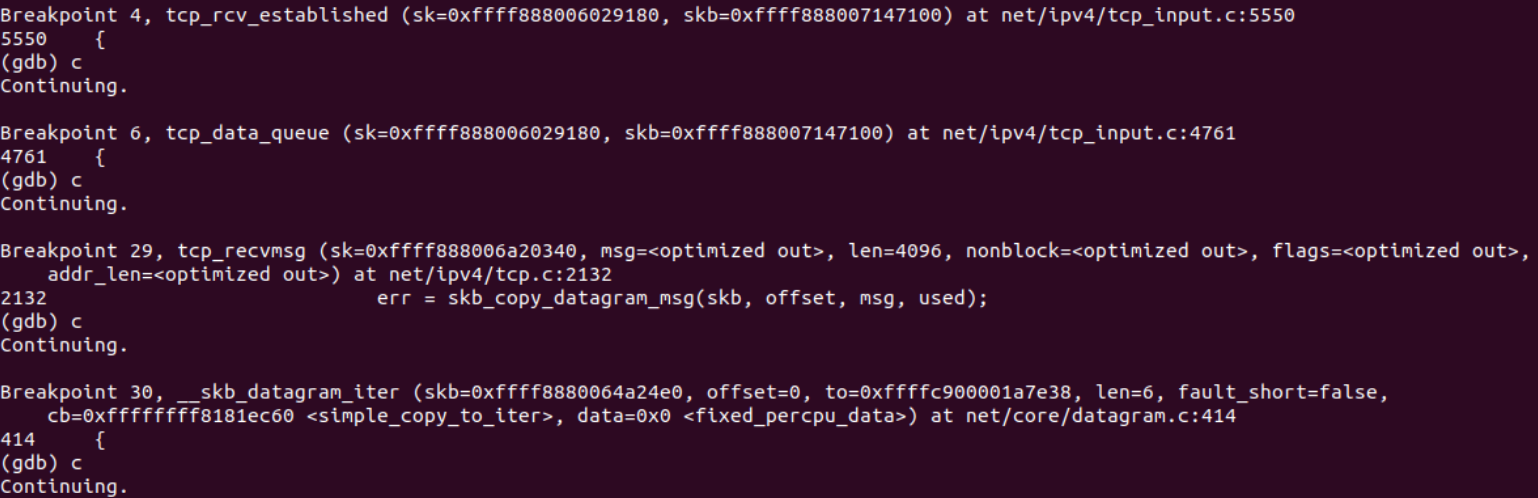

最后，我们进行gdb调试验证，与设想一致。
3.网络层
网络层负责相邻计算机之间的通信。其功能包括以下三方面：
一是处理来自传输层的分组发送请求，收到请求后，将分组装入IP数据报，填充报头，选择去往信宿机的路径，然后将数据报发往适当的网络接口；
二是处理输入数据报：首先检查其合法性，然后进行寻径–假如该数据报已到达信宿机，则去掉报头，将剩下部分交给适当的传输协议；假如该数据报尚未到达信宿，则转发该数据报；
三是处理路径、流控、拥塞等问题。
3.1网络层send的实现
首先，ip_queue_xmit(skb)会检查skb->dst路由信息。如果没有，比如套接字的第一个包，就使用ip_route_output()选择一个路由。
接着，填充IP包的各个字段，比如版本、包头长度、TOS等。
中间的一些分片等，可参阅相关文档。基本思想是，当报文的长度大于mtu，gso的长度不为0就会调用 ip_fragment 进行分片，否则就会调用ip_finish_output2把数据发送出去。ip_fragment 函数中，会检查 IP_DF 标志位，如果待分片IP数据包禁止分片，则调用 icmp_send()向发送方发送一个原因为需要分片而设置了不分片标志的目的不可达ICMP报文，并丢弃报文，即设置IP状态为分片失败，释放skb，返回消息过长错误码。
接下来就用 ip_finish_ouput2 设置链路层报文头了。如果，链路层报头缓存有（即hh不为空），那就拷贝到skb里。如果没，那么就调用neigh_resolve_output，使用 ARP 获取。
下面进行源码分析：
入口函数是ip_queue_xmit，ip_queue_xmit是 ip 层提供给 tcp 层发送回调函数。ip_queue_xmit()完成面向连接套接字的包输出，当套接字处于连接状态时,所有从套接字发出的包都具有确定的路由, 无需为每一个输出包查询它的目的入口,可将套接字直接绑定到路由入口上, 这由套接字的目的缓冲指针(dst_cache)来完成。ip_queue_xmit()首先为输入包建立IP包头, 经过本地包过滤器后,再将IP包分片输出(ip_fragment)。
ip_queue_xmit中调用__ip_queue_xmit进行具体的消息处理，代码如下：
/* Note: skb->sk can be different from sk, in case of tunnels */ int __ip_queue_xmit(struct sock *sk, struct sk_buff *skb, struct flowi *fl, __u8 tos) { struct inet_sock *inet = inet_sk(sk); struct net *net = sock_net(sk); struct ip_options_rcu *inet_opt; struct flowi4 *fl4; struct rtable *rt; struct iphdr *iph; int res; /* Skip all of this if the packet is already routed, * f.e. by something like SCTP. */ rcu_read_lock(); inet_opt = rcu_dereference(inet->inet_opt); fl4 = &fl->u.ip4; rt = skb_rtable(skb); if (rt) goto packet_routed; /* Make sure we can route this packet. */ rt = (struct rtable *)__sk_dst_check(sk, 0); if (!rt) { __be32 daddr; /* Use correct destination address if we have options. */ daddr = inet->inet_daddr; if (inet_opt && inet_opt->opt.srr) daddr = inet_opt->opt.faddr; /* If this fails, retransmit mechanism of transport layer will * keep trying until route appears or the connection times * itself out. */ rt = ip_route_output_ports(net, fl4, sk, daddr, inet->inet_saddr, inet->inet_dport, inet->inet_sport, sk->sk_protocol, RT_CONN_FLAGS_TOS(sk, tos), sk->sk_bound_dev_if); if (IS_ERR(rt)) goto no_route; sk_setup_caps(sk, &rt->dst); } skb_dst_set_noref(skb, &rt->dst); packet_routed: if (inet_opt && inet_opt->opt.is_strictroute && rt->rt_uses_gateway) goto no_route; /* OK, we know where to send it, allocate and build IP header. */ skb_push(skb, sizeof(struct iphdr) + (inet_opt ? inet_opt->opt.optlen : 0)); skb_reset_network_header(skb); iph = ip_hdr(skb); *((__be16 *)iph) = htons((4 << 12) | (5 << 8) | (tos & 0xff)); if (ip_dont_fragment(sk, &rt->dst) && !skb->ignore_df) iph->frag_off = htons(IP_DF); else iph->frag_off = 0; iph->ttl = ip_select_ttl(inet, &rt->dst); iph->protocol = sk->sk_protocol; ip_copy_addrs(iph, fl4); /* Transport layer set skb->h.foo itself. */ if (inet_opt && inet_opt->opt.optlen) { iph->ihl += inet_opt->opt.optlen >> 2; ip_options_build(skb, &inet_opt->opt, inet->inet_daddr, rt, 0); } ip_select_ident_segs(net, skb, sk, skb_shinfo(skb)->gso_segs ?: 1); /* TODO : should we use skb->sk here instead of sk ? */ skb->priority = sk->sk_priority; skb->mark = sk->sk_mark; res = ip_local_out(net, sk, skb); rcu_read_unlock(); return res; no_route: rcu_read_unlock(); IP_INC_STATS(net, IPSTATS_MIB_OUTNOROUTES); kfree_skb(skb); return -EHOSTUNREACH; } EXPORT_SYMBOL(__ip_queue_xmit);
ip_queue_xmit(skb)会检查skb->dst路由信息。如果没有，比如套接字的第一个包，就使用ip_route_output()选择一个路由。紧接着根据代码可知，会进行分片和字段填充等工作，根据我们所学知识可知，如果大于最大长度mtu，则进行分片，否则直接发出去,调用的函数是ip_finish_output，进而调用__ip_finish_output，代码如下所示：
int ip_local_out(struct net *net, struct sock *sk, struct sk_buff *skb) { int err; err = __ip_local_out(net, sk, skb); if (likely(err == 1)) err = dst_output(net, sk, skb); return err; } //net/ipv4/ip_output.c int __ip_local_out(struct net *net, struct sock *sk, struct sk_buff *skb) { struct iphdr *iph = ip_hdr(skb); iph->tot_len = htons(skb->len); ip_send_check(iph); /* if egress device is enslaved to an L3 master device pass the * skb to its handler for processing */ skb = l3mdev_ip_out(sk, skb); if (unlikely(!skb)) return 0; skb->protocol = htons(ETH_P_IP); return nf_hook(NFPROTO_IPV4, NF_INET_LOCAL_OUT, net, sk, skb, NULL, skb_dst(skb)->dev, dst_output); }
这个函数检查完标志位和路由之后，正常情况下就调用ip_finish_output2发送数据报，在转发的过程中，neigh_output，neigh_hh_outpu（缓存）被调用，选择具体的路由进行转发，最终调用dev_queue_xmit(skb)将数据包考本到链路层skb，交由下一层处理。相关代码如下：
static int ip_finish_output2(struct net *net, struct sock *sk, struct sk_buff *skb) { struct dst_entry *dst = skb_dst(skb); struct rtable *rt = (struct rtable *)dst; struct net_device *dev = dst->dev; unsigned int hh_len = LL_RESERVED_SPACE(dev); struct neighbour *neigh; bool is_v6gw = false; if (rt->rt_type == RTN_MULTICAST) { IP_UPD_PO_STATS(net, IPSTATS_MIB_OUTMCAST, skb->len); } else if (rt->rt_type == RTN_BROADCAST) IP_UPD_PO_STATS(net, IPSTATS_MIB_OUTBCAST, skb->len); /* Be paranoid, rather than too clever. */ if (unlikely(skb_headroom(skb) < hh_len && dev->header_ops)) { struct sk_buff *skb2; skb2 = skb_realloc_headroom(skb, LL_RESERVED_SPACE(dev)); if (!skb2) { kfree_skb(skb); return -ENOMEM; } if (skb->sk) skb_set_owner_w(skb2, skb->sk); consume_skb(skb); skb = skb2; } if (lwtunnel_xmit_redirect(dst->lwtstate)) { int res = lwtunnel_xmit(skb); if (res < 0 || res == LWTUNNEL_XMIT_DONE) return res; } rcu_read_lock_bh(); neigh = ip_neigh_for_gw(rt, skb, &is_v6gw); if (!IS_ERR(neigh)) { int res; sock_confirm_neigh(skb, neigh); /* if crossing protocols, can not use the cached header */ res = neigh_output(neigh, skb, is_v6gw); rcu_read_unlock_bh(); return res; } rcu_read_unlock_bh(); net_dbg_ratelimited("%s: No header cache and no neighbour!\n", __func__); kfree_skb(skb); return -EINVAL; }
在构造好 ip 头，检查完分片之后，会调用邻居子系统的输出函数 neigh_output进行输
static inline int neigh_output(struct neighbour *n, struct sk_buff *skb, bool skip_cache) { const struct hh_cache *hh = &n->hh; if ((n->nud_state & NUD_CONNECTED) && hh->hh_len && !skip_cache) return neigh_hh_output(hh, skb); else return n->output(n, skb); }

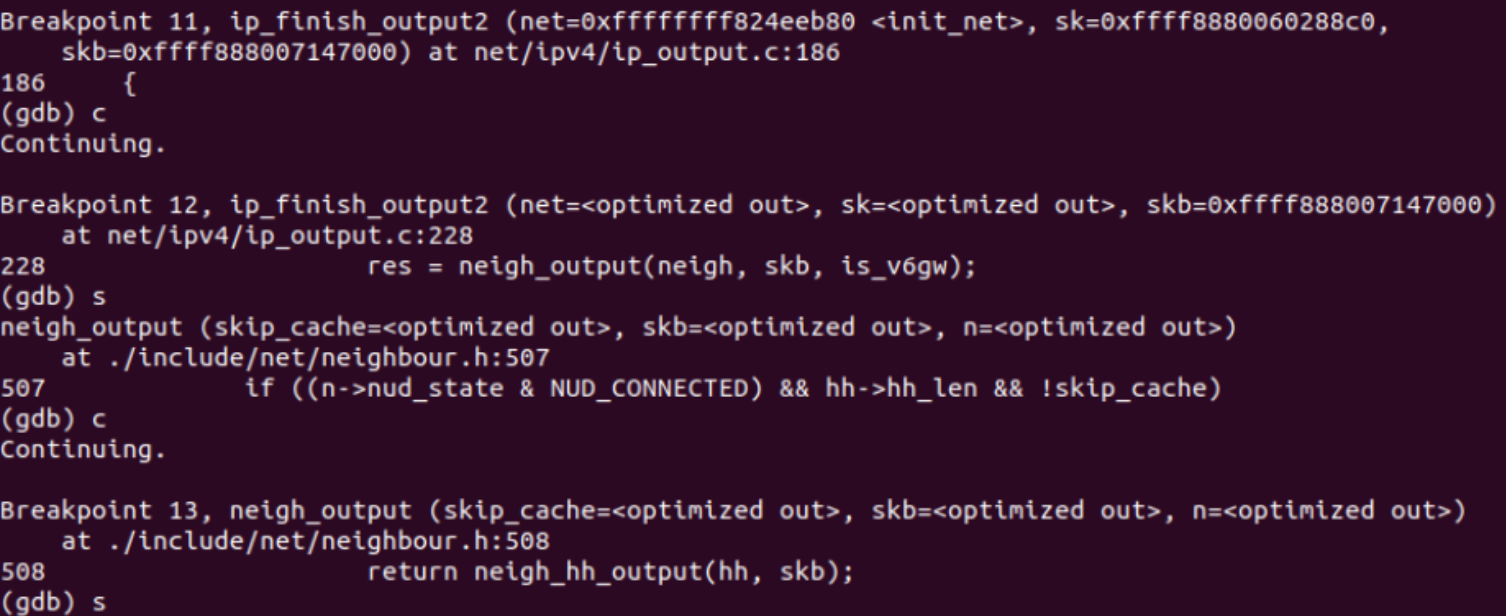

最后进行gdb断点调试验证：
3.2网络层recv的实现
IP层的入口函数在 ip_rcv 函数。该函数首先会做包括 package checksum 在内的各种检查，如果需要的话会做 IP defragment（将多个分片合并），然后 packet 调用已经注册的 Pre-routing netfilter hook ，完成后最终到达 ip_rcv_finish 函数。ip_rcv_finish 函数会调用 ip_router_input 函数，进入路由处理环节。
首先会调用 ip_route_input 来更新路由，然后查找 route，决定该 package 将会被发到本机还是会被转发还是丢弃。
如果是发到本机的话，调用 ip_local_deliver 函数，可能会做 de-fragment（合并多个 IP packet），然后调用 ip_local_deliver 函数。
该函数根据 package 的下一个处理层的 protocal number，调用下一层接口，包括 tcp_v4_rcv （TCP）, udp_rcv （UDP），icmp_rcv (ICMP)，igmp_rcv(IGMP)。对于 TCP 来说，函数 tcp_v4_rcv 函数会被调用，从而处理流程进入 TCP 栈。
如果需要转发 （forward），则进入转发流程。该流程需要处理 TTL，再调用 dst_input 函数。该函数会 <1>处理 Netfilter Hook<2>执行 IP fragmentation<3>调用 dev_queue_xmit，进入链路层处理流程。
ip_rcv 函数源码如下所示：
int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt, struct net_device *orig_dev) { struct net *net = dev_net(dev); skb = ip_rcv_core(skb, net); if (skb == NULL) return NET_RX_DROP; return NF_HOOK(NFPROTO_IPV4, NF_INET_PRE_ROUTING, net, NULL, skb, dev, NULL, ip_rcv_finish); }
可知这里也首先会进入hook点NF_INET_PRE_ROUTING进行处理，然后通过后再调用ip_rcv_finish()函数，函数如下：
static int ip_rcv_finish(struct net *net, struct sock *sk, struct sk_buff *skb) { struct net_device *dev = skb->dev; int ret; /* if ingress device is enslaved to an L3 master device pass the * skb to its handler for processing */ skb = l3mdev_ip_rcv(skb); if (!skb) return NET_RX_SUCCESS; ret = ip_rcv_finish_core(net, sk, skb, dev); if (ret != NET_RX_DROP) ret = dst_input(skb); return ret; }
可以发现在路由结束后，首先先判断是否需要有分片，有的话先整合分片，之后再传入本机的要需要再经过一个HOOK点，NF_INET_LOCAL_IN。通过之后执行ip_local_deliver_finish()函数，源码如下：
tatic int ip_local_deliver_finish(struct net *net, struct sock *sk, struct sk_buff *skb) { __skb_pull(skb, skb_network_header_len(skb)); rcu_read_lock(); ip_protocol_deliver_rcu(net, skb, ip_hdr(skb)->protocol); rcu_read_unlock(); return 0; }
ip_local_deliver_finish()函数执行ip_protocol_deliver_rcu()函数，源码如下：
void ip_protocol_deliver_rcu(struct net *net, struct sk_buff *skb, int protocol) { const struct net_protocol *ipprot; int raw, ret; resubmit: raw = raw_local_deliver(skb, protocol); ipprot = rcu_dereference(inet_protos[protocol]); if (ipprot) { if (!ipprot->no_policy) { if (!xfrm4_policy_check(NULL, XFRM_POLICY_IN, skb)) { kfree_skb(skb); return; } nf_reset_ct(skb); } ret = INDIRECT_CALL_2(ipprot->handler, tcp_v4_rcv, udp_rcv, skb); if (ret < 0) { protocol = -ret; goto resubmit; } __IP_INC_STATS(net, IPSTATS_MIB_INDELIVERS); } else { if (!raw) { if (xfrm4_policy_check(NULL, XFRM_POLICY_IN, skb)) { __IP_INC_STATS(net, IPSTATS_MIB_INUNKNOWNPROTOS); icmp_send(skb, ICMP_DEST_UNREACH, ICMP_PROT_UNREACH, 0); } kfree_skb(skb); } else { __IP_INC_STATS(net, IPSTATS_MIB_INDELIVERS); consume_skb(skb); } } }

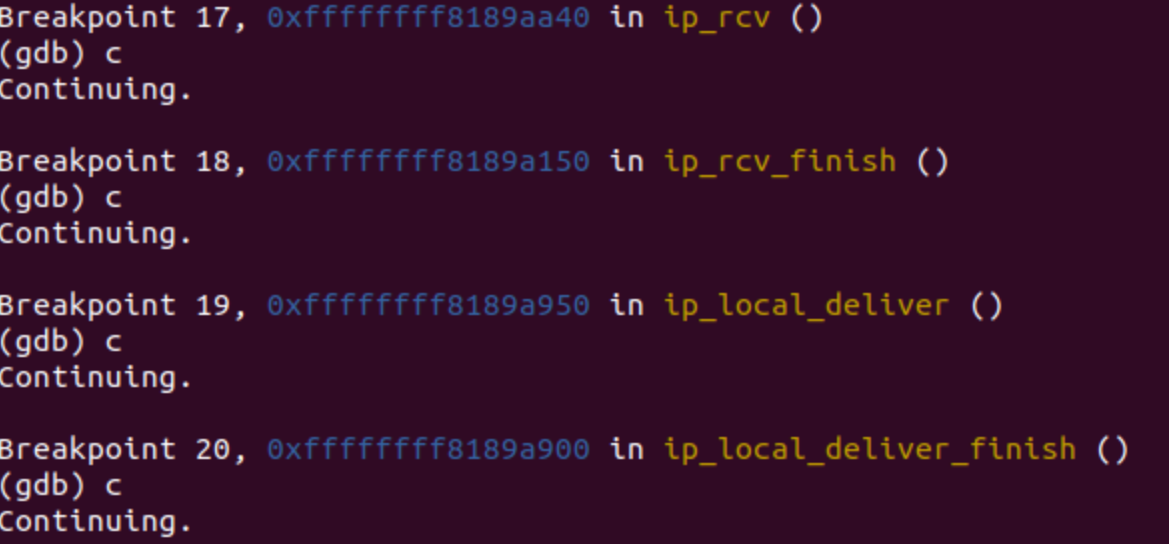

最后进行gdb断点调试验证：
4.网络接口层
这是TCP/IP模型的最低层，包括能使用TCP/IP与物理网络进行通信的协议，且对应着OSI的物理层和数据链路层。TCP/IP标准并没有定义具体的网络接口协议，而是皆在提供灵活性，以适应各种网络类型，如：LAN，MAN和WAN。这也说明TCP/IP可以运行在任何网络上。
网络接口层的主要功能是接收上一层的IP数据报，通过网络向外发送，或者接收或处理来自网络上的物理帧，并抽取IP数据传送到网络层。
4.1网络接口层send的实现
数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。这一层数据的单位称为帧（frame）。从dev_queue_xmit函数开始，位于net/core/dev.c文件中。上层调用dev_queue_xmit，进而调用 __dev_queue_xmit，再调用dev_hard_start_xmit函数获取skb。
在xmit_one中调用__net_dev_start_xmit函数。进而调用netdev_start_xmit,实际上是调用__netdev_start_xmit函数。
调用各网络设备实现的ndo_start_xmit回调函数指针，从而把数据发送给网卡，物理层在收到发送请求之后，通过 DMA 将该主存中的数据拷贝至内部RAM（buffer）之中。在数据拷贝中，同时加入符合以太网协议的相关header，IFG、前导符和CRC。对于以太网网络，物理层发送采用CSMA/CD,即在发送过程中侦听链路冲突。一旦网卡完成报文发送，将产生中断通知CPU，然后驱动层中的中断处理程序就可以删除保存的 skb 了。
入口函数dev_queue_xmit和实际调用的__dev_queue_xmit函数代码如下：
int dev_queue_xmit(struct sk_buff *skb) { return __dev_queue_xmit(skb, NULL); } EXPORT_SYMBOL(dev_queue_xmit); static int __dev_queue_xmit(struct sk_buff *skb, struct net_device *sb_dev) { struct net_device *dev = skb->dev; struct netdev_queue *txq; struct Qdisc *q; int rc = -ENOMEM; bool again = false; skb_reset_mac_header(skb); if (unlikely(skb_shinfo(skb)->tx_flags & SKBTX_SCHED_TSTAMP)) __skb_tstamp_tx(skb, NULL, skb->sk, SCM_TSTAMP_SCHED); /* Disable soft irqs for various locks below. Also * stops preemption for RCU. */ rcu_read_lock_bh(); skb_update_prio(skb); qdisc_pkt_len_init(skb); #ifdef CONFIG_NET_CLS_ACT skb->tc_at_ingress = 0; # ifdef CONFIG_NET_EGRESS if (static_branch_unlikely(&egress_needed_key)) { skb = sch_handle_egress(skb, &rc, dev); if (!skb) goto out; } # endif #endif /* If device/qdisc don't need skb->dst, release it right now while * its hot in this cpu cache. */ if (dev->priv_flags & IFF_XMIT_DST_RELEASE) skb_dst_drop(skb); else skb_dst_force(skb); txq = netdev_core_pick_tx(dev, skb, sb_dev); q = rcu_dereference_bh(txq->qdisc); trace_net_dev_queue(skb); if (q->enqueue) { rc = __dev_xmit_skb(skb, q, dev, txq); goto out; } /* The device has no queue. Common case for software devices: * loopback, all the sorts of tunnels... * Really, it is unlikely that netif_tx_lock protection is necessary * here. (f.e. loopback and IP tunnels are clean ignoring statistics * counters.) * However, it is possible, that they rely on protection * made by us here. * Check this and shot the lock. It is not prone from deadlocks. *Either shot noqueue qdisc, it is even simpler 8) */ if (dev->flags & IFF_UP) { int cpu = smp_processor_id(); /* ok because BHs are off */ if (txq->xmit_lock_owner != cpu) { if (dev_xmit_recursion()) goto recursion_alert; skb = validate_xmit_skb(skb, dev, &again); if (!skb) goto out; HARD_TX_LOCK(dev, txq, cpu); if (!netif_xmit_stopped(txq)) { dev_xmit_recursion_inc(); skb = dev_hard_start_xmit(skb, dev, txq, &rc); dev_xmit_recursion_dec(); if (dev_xmit_complete(rc)) { HARD_TX_UNLOCK(dev, txq); goto out; } } HARD_TX_UNLOCK(dev, txq); net_crit_ratelimited("Virtual device %s asks to queue packet!\n", dev->name); } else { /* Recursion is detected! It is possible, * unfortunately */ recursion_alert: net_crit_ratelimited("Dead loop on virtual device %s, fix it urgently!\n", dev->name); } } rc = -ENETDOWN; rcu_read_unlock_bh(); atomic_long_inc(&dev->tx_dropped); kfree_skb_list(skb); return rc; out: rcu_read_unlock_bh(); return rc; }
最终的数据通过xmit_one这个函数传递给物理层的设备，到这里虚拟的传递的驱动就要结束了，将和实际的设备驱动连接起来：
static int xmit_one(struct sk_buff *skb, struct net_device *dev, struct netdev_queue *txq, bool more) { unsigned int len; int rc; if (dev_nit_active(dev)) dev_queue_xmit_nit(skb, dev); len = skb->len; trace_net_dev_start_xmit(skb, dev); rc = netdev_start_xmit(skb, dev, txq, more); trace_net_dev_xmit(skb, rc, dev, len); return rc; }
xmit_one()会调用 netdev_start_xmit()，实际调用的是__netdev_start_xmit()函数，其目的就是将封包送到driver的tx函数。代码如下所示：
static inline netdev_tx_t netdev_start_xmit(struct sk_buff *skb, struct net_device *dev, struct netdev_queue *txq, bool more) { const struct net_device_ops *ops = dev->netdev_ops; netdev_tx_t rc; rc = __netdev_start_xmit(ops, skb, dev, more); if (rc == NETDEV_TX_OK) txq_trans_update(txq); return rc; } //include/linux/netdevice.h static inline netdev_tx_t __netdev_start_xmit(const struct net_device_ops *ops, struct sk_buff *skb, struct net_device *dev, bool more) { __this_cpu_write(softnet_data.xmit.more, more); return ops->ndo_start_xmit(skb, dev); }
gdb断点调试结果如下，与预想一致：
4.2网络接口层recv的实现
包到达机器的物理网卡时候触发一个中断，并将通过DMA传送到位于 linux kernel 内存中的rx_ring。中断处理程序分配 skb_buff 数据结构，并将接收到的数据帧从网络适配器I/O端口拷贝到skb_buff 缓冲区中，并设置 skb_buff 相应的参数，这些参数将被上层的网络协议使用，例如skb->protocol；
然后发出一个软中断（NET_RX_SOFTIRQ,该变量定义在include/linux/interrupt.h 文件中），通知内核接收到新的数据帧。进入软中断处理流程，调用 net_rx_action 函数。包从 rx_ring 中被删除，进入 netif _receive_skb 处理流程。
netif_receive_skb根据注册在全局数组 ptype_all 和 ptype_base 里的网络层数据报类型，把数据报递交给不同的网络层协议的接收函数（INET域中主要是ip_rcv和arp_rcv）。
在linux5.4.34内核中，利用一组特殊的API 来处理接收的数据帧，即 NAPI，通过NAPI机制该中断处理程序调用 Network device的 netif_rx_schedule 函数，进入软中断处理流程，再调用 net_rx_action 函数，net_rx_action 函数代码如下所示：
static __latent_entropy void net_rx_action(struct softirq_action *h) { struct softnet_data *sd = this_cpu_ptr(&softnet_data); unsigned long time_limit = jiffies + usecs_to_jiffies(netdev_budget_usecs); int budget = netdev_budget; LIST_HEAD(list); LIST_HEAD(repoll); local_irq_disable(); list_splice_init(&sd->poll_list, &list); local_irq_enable(); for (;;) { struct napi_struct *n; if (list_empty(&list)) { if (!sd_has_rps_ipi_waiting(sd) && list_empty(&repoll)) goto out; break; } n = list_first_entry(&list, struct napi_struct, poll_list); budget -= napi_poll(n, &repoll); /* If softirq window is exhausted then punt. * Allow this to run for 2 jiffies since which will allow * an average latency of 1.5/HZ. */ if (unlikely(budget <= 0 || time_after_eq(jiffies, time_limit))) { sd->time_squeeze++; break; } } local_irq_disable(); list_splice_tail_init(&sd->poll_list, &list); list_splice_tail(&repoll, &list); list_splice(&list, &sd->poll_list); if (!list_empty(&sd->poll_list)) __raise_softirq_irqoff(NET_RX_SOFTIRQ); net_rps_action_and_irq_enable(sd); out: __kfree_skb_flush(); }
net_rx_action调用网卡驱动里的napi_poll函数来一个一个的处理数据包。在poll函数中，驱动会一个接一个的读取网卡写到内存中的数据包，内存中数据包的格式只有驱动知道。驱动程序将内存中的数据包转换成内核网络模块能识别的skb格式，然后调用napi_gro_receive函数：
static int napi_poll(struct napi_struct *n, struct list_head *repoll) { void *have; int work, weight; list_del_init(&n->poll_list); have = netpoll_poll_lock(n); weight = n->weight; /* This NAPI_STATE_SCHED test is for avoiding a race * with netpoll's poll_napi(). Only the entity which * obtains the lock and sees NAPI_STATE_SCHED set will * actually make the ->poll() call. Therefore we avoid * accidentally calling ->poll() when NAPI is not scheduled. */ work = 0; if (test_bit(NAPI_STATE_SCHED, &n->state)) { work = n->poll(n, weight); trace_napi_poll(n, work, weight); } WARN_ON_ONCE(work > weight); if (likely(work < weight)) goto out_unlock; /* Drivers must not modify the NAPI state if they * consume the entire weight. In such cases this code * still "owns" the NAPI instance and therefore can * move the instance around on the list at-will. */ if (unlikely(napi_disable_pending(n))) { napi_complete(n); goto out_unlock; } if (n->gro_bitmask) { /* flush too old packets * If HZ < 1000, flush all packets. */ napi_gro_flush(n, HZ >= 1000); } gro_normal_list(n); /* Some drivers may have called napi_schedule * prior to exhausting their budget. */ if (unlikely(!list_empty(&n->poll_list))) { pr_warn_once("%s: Budget exhausted after napi rescheduled\n", n->dev ? n->dev->name : "backlog"); goto out_unlock; } list_add_tail(&n->poll_list, repoll); out_unlock: netpoll_poll_unlock(have); return work; }
最后调用__netif_receive_skb_one_core()函数。
static int __netif_receive_skb_one_core(struct sk_buff *skb, bool pfmemalloc) { struct net_device *orig_dev = skb->dev; struct packet_type *pt_prev = NULL; int ret; ret = __netif_receive_skb_core(skb, pfmemalloc, &pt_prev); if (pt_prev) ret = INDIRECT_CALL_INET(pt_prev->func, ipv6_rcv, ip_rcv, skb, skb->dev, pt_prev, orig_dev); return ret; }

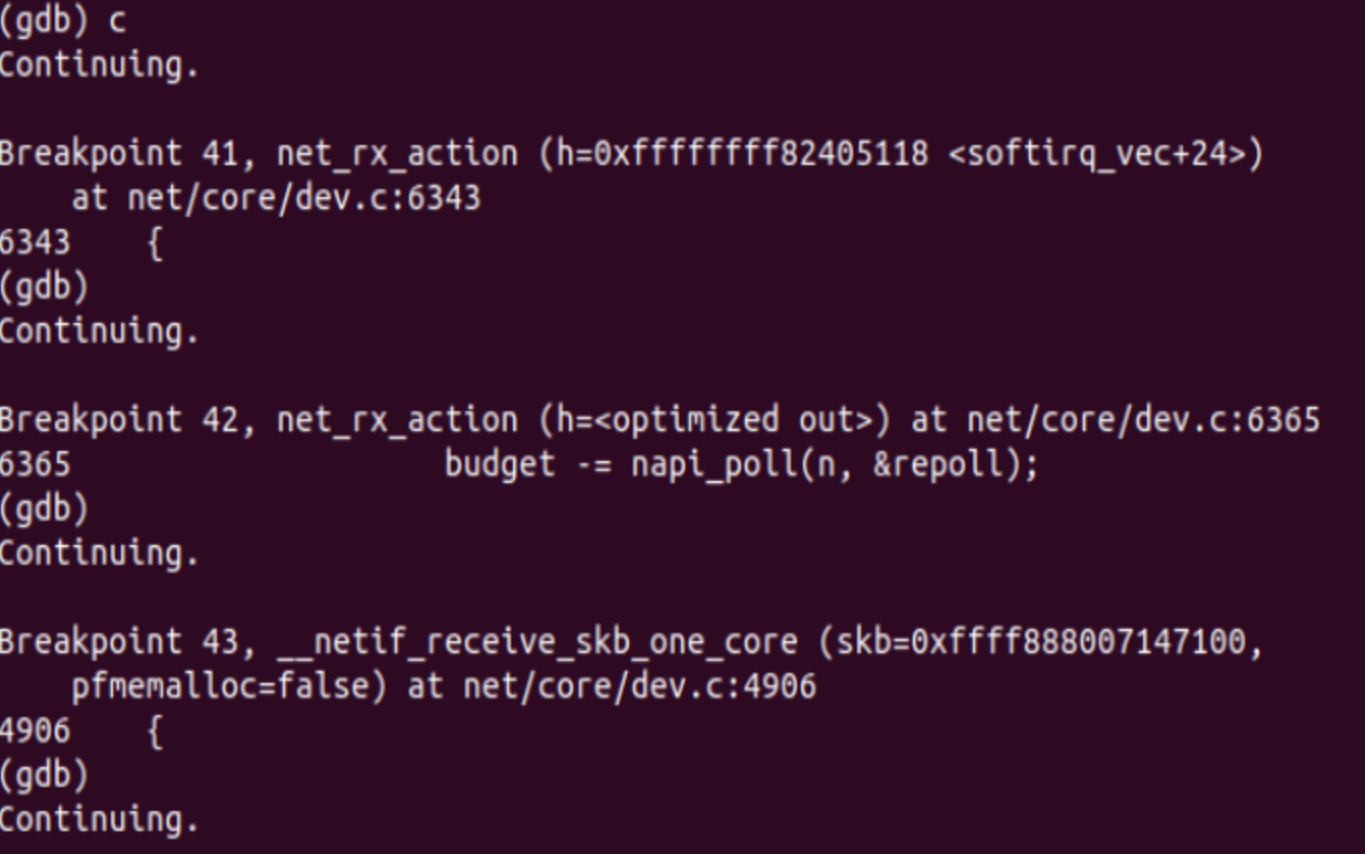

gdb断点调试验证结果如下，与我们的预期一致：
六、时序图

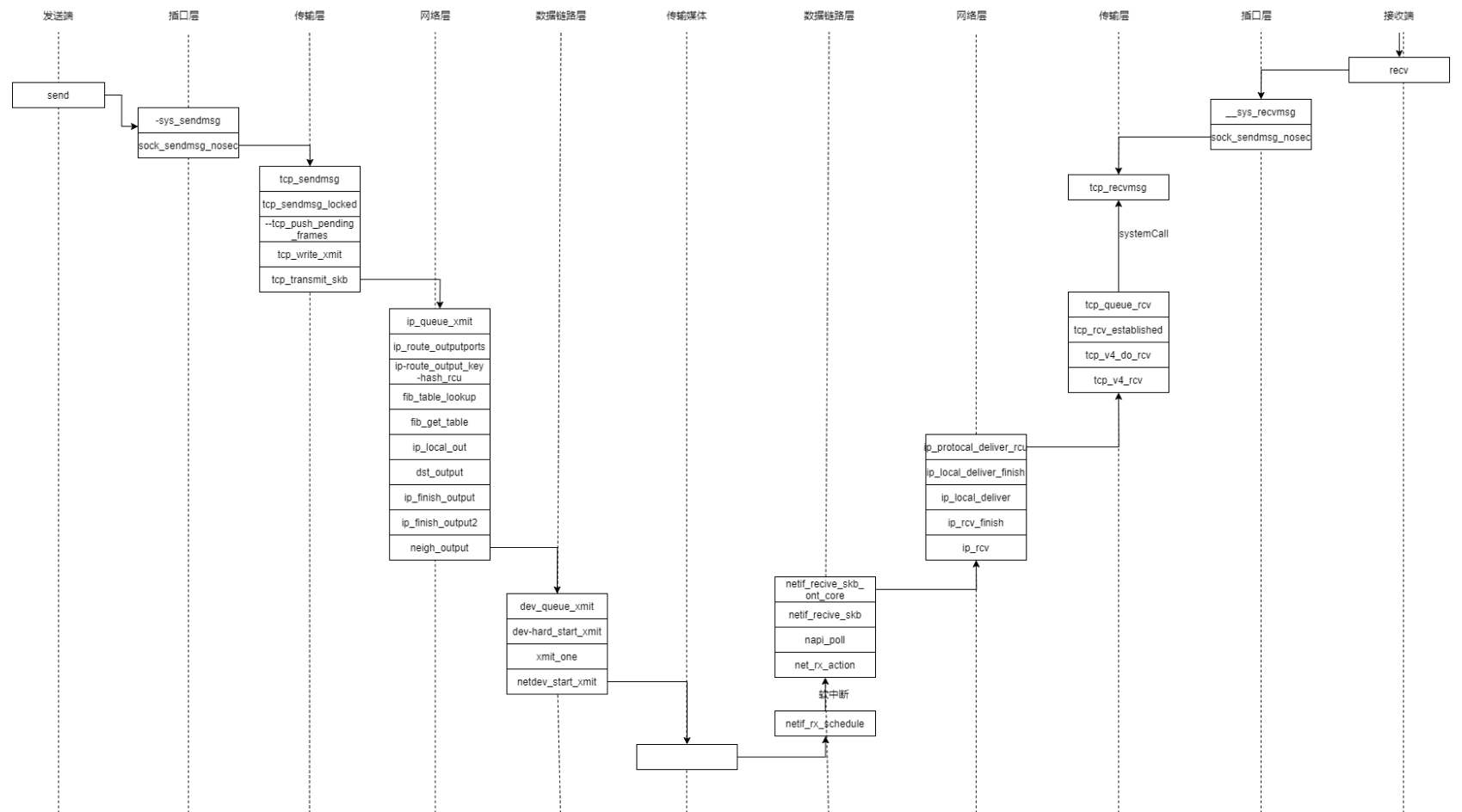

在完成对上述流程的分析后我们可得出如下所示的时序图：
七、心得体会
通过本次的网络程序设计的博客撰写，我首先对Linu系统有了一个全面的认识，然后以此为基础，深入研究了其内核运行机制。同时，结合了网络中学习的相关知识，对TCP/IP协议有了更全面和细致入微的认识，了解了其详细的工作原理和协议内容。
在这次网络程序设计博客的锻炼下，我对网络程序的结构和运行有了更清晰的认识，在此基础上，完善了我的相关知识结构，学习了这方面的内容后对网络结构的理解也更加顺畅和有条理了。
在后期的学习和工作过程中我也会将课程中所学习到的网络相关的知识和理念贯彻下去，让知识学以致用！
