k8s 学习笔记之 Pod——Pod 的调度
Pod 的调度
在默认情况下，一个 Pod 在哪个 Node 节点上运行，是由 Scheduler 组件采用相应的算法计算出来的，这个过程是不受人工控制的。但是在实际使用中，这并不满足的需求，因为很多情况下，我们想控制某些 Pod 到达某些节点上，那么应该怎么做呢？这就要求了解 kubernetes 对 Pod 的调度规则， kubernetes 提供了四大类调度方式：
- 自动调度：运行在哪个节点上完全由 Scheduler 经过一系列的算法计算得出
- 定向调度：NodeName、NodeSelector
- 亲和性调度：NodeAffinity、PodAffinity、PodAntiAffinity

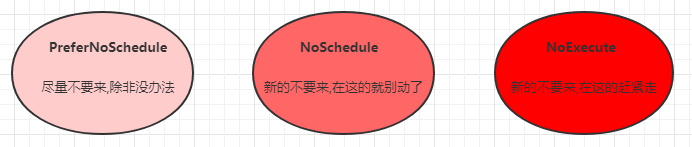

- 污点（容忍）调度：Taints、Toleration
定向调度
定向调度，指的是利用在 pod 上声明 nodeName 或者 nodeSelector，以此将Pod调度到期望的 node 节点上。注意，这里的调度是强制的，这就意味着即使要调度的目标 Node 不存在，也会向上面进行调度，只不过 pod 运行失败而已。
NodeName
NodeName 用于强制约束将 Pod 调度到指定的 Name 的 Node 节点上。这种方式，其实是直接跳过 Scheduler 的调度逻辑，直接将 Pod 调度到指定名称的节点。
接下来，实验一下：创建一个 pod-nodename.yaml 文件
apiVersion: v1
kind: Pod
metadata:
name: pod-nodename
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
nodeName: node1 # 指定调度到 node1 节点上
#创建 Pod
[root@k8s-master01 ~]# kubectl create -f pod-nodename.yaml
pod/pod-nodename created
#查看 Pod 调度到 NODE 属性，确实是调度到了 node1 节点上
[root@k8s-master01 ~]# kubectl get pods pod-nodename -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ......
pod-nodename 1/1 Running 0 56s 10.244.1.87 node1 ......
# 接下来，删除 pod，修改nodeName的值为 node3（并没有 node3 节点）
[root@k8s-master01 ~]# kubectl delete -f pod-nodename.yaml
pod "pod-nodename" deleted
[root@k8s-master01 ~]# vim pod-nodename.yaml（改成 node3）
[root@k8s-master01 ~]# kubectl create -f pod-nodename.yaml
pod/pod-nodename created
#再次查看，发现已经向 Node3 节点调度，但是由于不存在 node3 节点，所以 pod 无法正常运行
[root@k8s-master01 ~]# kubectl get pods pod-nodename -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ......
pod-nodename 0/1 Pending 0 6s <none> node3 ......
NodeSelector
NodeSelector 用于将 pod 调度到添加了指定标签的 node 节点上。它是通过 kubernetes 的 label-selector 机制实现的，也就是说，在 pod 创建之前，会由 scheduler 使用 MatchNodeSelector 调度策略进行 label 匹配，找出目标 node，然后将 pod 调度到目标节点，该匹配规则是强制约束。
接下来，实验一下：
1 首先分别为 node 节点添加标签
[root@k8s-master01 ~]# kubectl label nodes node1 nodeenv=pro
node/node2 labeled
[root@k8s-master01 ~]# kubectl label nodes node2 nodeenv=test
node/node2 labeled
2 创建一个 pod-nodeselector.yaml 文件，并使用它创建 Pod
apiVersion: v1
kind: Pod
metadata:
name: pod-nodeselector
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
nodeSelector:
nodeenv: pro # 指定调度到具有 nodeenv=pro 标签的节点上
#创建 Pod
[root@k8s-master01 ~]# kubectl create -f pod-nodeselector.yaml
pod/pod-nodeselector created
#查看 Pod 调度到 NODE 属性，确实是调度到了 node1 节点上
[root@k8s-master01 ~]# kubectl get pods pod-nodeselector -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ......
pod-nodeselector 1/1 Running 0 47s 10.244.1.87 node1 ......
# 接下来，删除 pod，修改 nodeSelector 的值为 nodeenv: xxxx（不存在打有此标签的节点）
[root@k8s-master01 ~]# kubectl delete -f pod-nodeselector.yaml
pod "pod-nodeselector" deleted
[root@k8s-master01 ~]# vim pod-nodeselector.yaml
[root@k8s-master01 ~]# kubectl create -f pod-nodeselector.yaml
pod/pod-nodeselector created
#再次查看，发现 pod 无法正常运行，Node 的值为 none
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE
pod-nodeselector 0/1 Pending 0 2m20s <none> <none>
# 查看详情，发现 node selector 匹配失败的提示
[root@k8s-master01 ~]# kubectl describe pods pod-nodeselector -n dev
.......
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Warning FailedScheduling <unknown> default-scheduler 0/3 nodes are available: 3 node(s) didn't match node selector.
亲和性调度
上一节，介绍了两种定向调度的方式，使用起来非常方便，但是也有一定的问题，那就是如果没有满足条件的 Node，那么 Pod 将不会被运行，即使在集群中还有可用 Node 列表也不行，这就限制了它的使用场景。
基于上面的问题，kubernetes 还提供了一种亲和性调度（Affinity）。它在 NodeSelector 的基础之上的进行了扩展，可以通过配置的形式，实现优先选择满足条件的 Node 进行调度，如果没有，也可以调度到不满足条件的节点上，使调度更加灵活。
Affinity 主要分为三类：
- nodeAffinity(node 亲和性）: 以 node 为目标，解决 pod 可以调度到哪些 node 的问题
- podAffinity(pod 亲和性) : 以 pod 为目标，解决 pod 可以和哪些已存在的 pod 部署在同一个拓扑域中的问题（如果需要频繁用到数据库的 pod 可以和数据库的 pod 在一个节点）
- podAntiAffinity(pod 反亲和性) : 以 pod 为目标，解决 pod 不能和哪些已存在 pod 部署在同一个拓扑域中的问题（比如同样功能的 pod 可以负载均衡）
关于亲和性(反亲和性)使用场景的说明：
亲和性：如果两个应用频繁交互，那就有必要利用亲和性让两个应用的尽可能的靠近，这样可以减少因网络通信而带来的性能损耗。
反亲和性：当应用的采用多副本部署时，有必要采用反亲和性让各个应用实例打散分布在各个 node 上，这样可以提高服务的高可用性。
NodeAffinity
首先来看一下NodeAffinity的可配置项：
pod.spec.affinity.nodeAffinity
requiredDuringSchedulingIgnoredDuringExecution Node 节点必须满足指定的所有规则才可以，相当于硬限制
nodeSelectorTerms 节点选择列表
matchFields 按节点字段列出的节点选择器要求列表
matchExpressions 按节点标签列出的节点选择器要求列表（推荐）
key 键
values 值
operator 关系符 支持Exists, DoesNotExist, In, NotIn, Gt, Lt
preferredDuringSchedulingIgnoredDuringExecution 优先调度到满足指定的规则的 Node，相当于软限制（倾向）
preference 一个节点选择器项，与相应的权重相关联
matchFields 按节点字段列出的节点选择器要求列表
matchExpressions 按节点标签列出的节点选择器要求列表（推荐）
key 键
values 值
operator 关系符 支持In, NotIn, Exists, DoesNotExist, Gt, Lt
weight 倾向权重，在范围1-100。
关系符的使用说明:
- matchExpressions:
- key: nodeenv # 匹配存在标签的 key 为 nodeenv 的节点
operator: Exists
- key: nodeenv # 匹配标签的 key 为 nodeenv，且 value 是 "xxx" 或 "yyy" 的节点
operator: In
values: ["xxx","yyy"]
- key: nodeenv # 匹配标签的 key 为 nodeenv，且 value 大于 "xxx" 的节点
operator: Gt
values: "xxx"
接下来首先演示一下requiredDuringSchedulingIgnoredDuringExecution ,
创建 pod-nodeaffinity-required.yaml
apiVersion: v1
kind: Pod
metadata:
name: pod-nodeaffinity-required
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
affinity: #亲和性设置
nodeAffinity: #设置 node 亲和性
requiredDuringSchedulingIgnoredDuringExecution: # 硬限制
nodeSelectorTerms:
- matchExpressions: # 匹配 env 的值在["xxx","yyy"]中的标签
- key: nodeenv
operator: In
values: ["xxx","yyy"]
# 创建 pod
[root@k8s-master01 ~]# kubectl create -f pod-nodeaffinity-required.yaml
pod/pod-nodeaffinity-required created
# 查看 pod 状态 （运行失败）
[root@k8s-master01 ~]# kubectl get pods pod-nodeaffinity-required -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ......
pod-nodeaffinity-required 0/1 Pending 0 16s <none> <none> ......
# 查看 Pod 的详情
# 发现调度失败，提示 node 选择失败
[root@k8s-master01 ~]# kubectl describe pod pod-nodeaffinity-required -n dev
......
Warning FailedScheduling <unknown> default-scheduler 0/3 nodes are available: 3 node(s) didn't match node selector.
Warning FailedScheduling <unknown> default-scheduler 0/3 nodes are available: 3 node(s) didn't match node selector.
#接下来，停止 pod
[root@k8s-master01 ~]# kubectl delete -f pod-nodeaffinity-required.yaml
pod "pod-nodeaffinity-required" deleted
# 修改文件，将 values: ["xxx","yyy"]------> ["pro","yyy"]
[root@k8s-master01 ~]# vim pod-nodeaffinity-required.yaml
# 再次启动
[root@k8s-master01 ~]# kubectl create -f pod-nodeaffinity-required.yaml
pod/pod-nodeaffinity-required created
# 此时查看，发现调度成功，已经将 pod 调度到了 node1 上
[root@k8s-master01 ~]# kubectl get pods pod-nodeaffinity-required -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ......
pod-nodeaffinity-required 1/1 Running 0 11s 10.244.1.89 node1 ......
接下来再演示一下requiredDuringSchedulingIgnoredDuringExecution ,
创建 pod-nodeaffinity-preferred.yaml
apiVersion: v1
kind: Pod
metadata:
name: pod-nodeaffinity-preferred
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
affinity: # 亲和性设置
nodeAffinity: # 设置 node 亲和性
preferredDuringSchedulingIgnoredDuringExecution: # 软限制
- weight: 1
preference:
matchExpressions: # 匹配 env 的值在["xxx","yyy"]中的标签(当前环境没有)
- key: nodeenv
operator: In
values: ["xxx","yyy"]
# 创建 pod
[root@k8s-master01 ~]# kubectl create -f pod-nodeaffinity-preferred.yaml
pod/pod-nodeaffinity-preferred created
# 查看 pod 状态 （运行成功）
[root@k8s-master01 ~]# kubectl get pod pod-nodeaffinity-preferred -n dev
NAME READY STATUS RESTARTS AGE
pod-nodeaffinity-preferred 1/1 Running 0 40s
NodeAffinity 规则设置的注意事项：
1 如果同时定义了 nodeSelector 和 nodeAffinity，那么必须两个条件都得到满足，Pod 才能运行在指定的 Node 上
2 如果 nodeAffinity 指定了多个 nodeSelectorTerms，那么只需要其中一个能够匹配成功即可
3 如果一个 nodeSelectorTerms 中有多个 matchExpressions ，则一个节点必须满足所有的才能匹配成功
4 如果一个 pod 所在的 Node 在 Pod 运行期间其标签发生了改变，不再符合该 Pod 的节点亲和性需求，则系统将忽略此变化
PodAffinity
PodAffinity 主要实现以运行的 Pod 为参照，实现让新创建的 Pod 跟参照 pod 在一个区域的功能。
首先来看一下PodAffinity的可配置项：
pod.spec.affinity.podAffinity
requiredDuringSchedulingIgnoredDuringExecution 硬限制
namespaces 指定参照 pod 的 namespace
topologyKey 指定调度作用域
labelSelector 标签选择器
matchExpressions 按节点标签列出的节点选择器要求列表(推荐)
key 键
values 值
operator 关系符 支持 In, NotIn, Exists, DoesNotExist.
matchLabels 指多个 matchExpressions 映射的内容
preferredDuringSchedulingIgnoredDuringExecution 软限制
podAffinityTerm 选项
namespaces
topologyKey
labelSelector
matchExpressions
key 键
values 值
operator
matchLabels
weight 倾向权重，在范围1-100
topologyKey 用于指定调度时作用域,例如:
如果指定为 kubernetes.io/hostname，那就是以 Node 节点为区分范围
如果指定为 beta.kubernetes.io/os，则以 Node 节点的操作系统类型来区分
接下来，演示下requiredDuringSchedulingIgnoredDuringExecution,
1）首先创建一个参照 Pod，pod-podaffinity-target.yaml：
apiVersion: v1
kind: Pod
metadata:
name: pod-podaffinity-target
namespace: dev
labels:
podenv: pro #设置标签
spec:
containers:
- name: nginx
image: nginx:1.17.1
nodeName: node1 # 将目标 pod 名确指定到 node1 上
# 启动目标 pod
[root@k8s-master01 ~]# kubectl create -f pod-podaffinity-target.yaml
pod/pod-podaffinity-target created
# 查看 pod 状况
[root@k8s-master01 ~]# kubectl get pods pod-podaffinity-target -n dev
NAME READY STATUS RESTARTS AGE
pod-podaffinity-target 1/1 Running 0 4s
2）创建 pod-podaffinity-required.yaml，内容如下：
apiVersion: v1
kind: Pod
metadata:
name: pod-podaffinity-required
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
affinity: #亲和性设置
podAffinity: #设置 pod 亲和性
requiredDuringSchedulingIgnoredDuringExecution: # 硬限制
- labelSelector:
matchExpressions: # 匹配 env 的值在["xxx","yyy"]中的标签
- key: podenv
operator: In
values: ["xxx","yyy"]
topologyKey: kubernetes.io/hostname
上面配置表达的意思是：新 Pod 必须要与拥有标签 nodeenv=xxx 或者 nodeenv=yyy 的 pod 在同一 Node 上，显然现在没有这样 pod，接下来，运行测试一下。
# 启动pod
[root@k8s-master01 ~]# kubectl create -f pod-podaffinity-required.yaml
pod/pod-podaffinity-required created
# 查看pod状态，发现未运行
[root@k8s-master01 ~]# kubectl get pods pod-podaffinity-required -n dev
NAME READY STATUS RESTARTS AGE
pod-podaffinity-required 0/1 Pending 0 9s
# 查看详细信息
[root@k8s-master01 ~]# kubectl describe pods pod-podaffinity-required -n dev
......
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Warning FailedScheduling <unknown> default-scheduler 0/3 nodes are available: 2 node(s) didn't match pod affinity rules, 1 node(s) had taints that the pod didn't tolerate.
# 接下来修改 values: ["xxx","yyy"]----->values:["pro","yyy"]
# 意思是：新Pod必须要与拥有标签 nodeenv=xxx 或者 nodeenv=yyy 的 pod 在同一 Node 上
[root@k8s-master01 ~]# vim pod-podaffinity-required.yaml
# 然后重新创建 pod，查看效果
[root@k8s-master01 ~]# kubectl delete -f pod-podaffinity-required.yaml
pod "pod-podaffinity-required" deleted
[root@k8s-master01 ~]# kubectl create -f pod-podaffinity-required.yaml
pod/pod-podaffinity-required created
# 发现此时 Pod 运行正常
[root@k8s-master01 ~]# kubectl get pods pod-podaffinity-required -n dev
NAME READY STATUS RESTARTS AGE LABELS
pod-podaffinity-required 1/1 Running 0 6s <none>
关于PodAffinity的 preferredDuringSchedulingIgnoredDuringExecution，这里不再演示。
PodAntiAffinity
PodAntiAffinity 主要实现以运行的 Pod 为参照，让新创建的 Pod 跟参照 pod 不在一个区域中的功能。
它的配置方式和选项跟 PodAffinty 是一样的，这里不再做详细解释，直接做一个测试案例。
1）继续使用上个案例中目标 pod
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide --show-labels
NAME READY STATUS RESTARTS AGE IP NODE LABELS
pod-podaffinity-required 1/1 Running 0 3m29s 10.244.1.38 node1 <none>
pod-podaffinity-target 1/1 Running 0 9m25s 10.244.1.37 node1 podenv=pro
2）创建 pod-podantiaffinity-required.yaml，内容如下：
apiVersion: v1
kind: Pod
metadata:
name: pod-podantiaffinity-required
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
affinity: #亲和性设置
podAntiAffinity: #设置 pod 亲和性
requiredDuringSchedulingIgnoredDuringExecution: # 硬限制
- labelSelector:
matchExpressions: # 匹配 podenv 的值在["pro"]中的标签
- key: podenv
operator: In
values: ["pro"]
topologyKey: kubernetes.io/hostname
上面配置表达的意思是：新 Pod 必须要与拥有标签 nodeenv=pro 的 pod 不在同一 Node 上，运行测试一下。
# 创建 pod
[root@k8s-master01 ~]# kubectl create -f pod-podantiaffinity-required.yaml
pod/pod-podantiaffinity-required created
# 查看 pod
# 发现调度到了 node2 上
[root@k8s-master01 ~]# kubectl get pods pod-podantiaffinity-required -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE ..
pod-podantiaffinity-required 1/1 Running 0 30s 10.244.1.96 node2 ..
5.4.3 污点和容忍
污点（Taints）
前面的调度方式都是站在 Pod 的角度上，通过在 Pod 上添加属性，来确定 Pod 是否要调度到指定的 Node 上，其实我们也可以站在 Node 的角度上，通过在 Node 上添加污点属性，来决定是否允许 Pod 调度过来。
Node 被设置上污点之后就和 Pod 之间存在了一种相斥的关系，进而拒绝 Pod 调度进来，甚至可以将已经存在的 Pod 驱逐出去。
污点的格式为：key=value:effect, key 和 value 是污点的标签，effect 描述污点的作用，支持如下三个选项：
- PreferNoSchedule：kubernetes 将尽量避免把 Pod 调度到具有该污点的 Node 上，除非没有其他节点可调度
- NoSchedule：kubernetes 将不会把 Pod 调度到具有该污点的 Node 上，但不会影响当前 Node 上已存在的 Pod
- NoExecute：kubernetes 将不会把 Pod 调度到具有该污点的 Node 上，同时也会将 Node 上已存在的 Pod 驱离
使用 kubectl 设置和去除污点的命令示例如下：
# 设置污点
kubectl taint nodes node1 key=value:effect
# 去除污点
kubectl taint nodes node1 key:effect-
# 去除所有污点
kubectl taint nodes node1 key-
接下来，演示下污点的效果：
- 准备节点 node1（为了演示效果更加明显，暂时停止 node2 节点）
- 为 node1 节点设置一个污点:
tag=heima:PreferNoSchedule；然后创建 pod1（pod1 可以） - 修改为 node1 节点设置一个污点:
tag=heima:NoSchedule；然后创建pod2（pod1 正常 pod2 失败） - 修改为 node1 节点设置一个污点:
tag=heima:NoExecute；然后创建 pod3（3个 pod 都失败）
# 为 node1 设置污点（PreferNoSchedule）
[root@k8s-master01 ~]# kubectl taint nodes node1 tag=heima:PreferNoSchedule
# 创建 pod1
[root@k8s-master01 ~]# kubectl run taint1 --image=nginx:1.17.1 -n dev
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE
taint1-7665f7fd85-574h4 1/1 Running 0 2m24s 10.244.1.59 node1
# 为 node1 设置污点（取消 PreferNoSchedule，设置 NoSchedule）
[root@k8s-master01 ~]# kubectl taint nodes node1 tag:PreferNoSchedule-
[root@k8s-master01 ~]# kubectl taint nodes node1 tag=heima:NoSchedule
# 创建 pod2
[root@k8s-master01 ~]# kubectl run taint2 --image=nginx:1.17.1 -n dev
[root@k8s-master01 ~]# kubectl get pods taint2 -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE
taint1-7665f7fd85-574h4 1/1 Running 0 2m24s 10.244.1.59 node1
taint2-544694789-6zmlf 0/1 Pending 0 21s <none> <none>
# 为 node1 设置污点（取消 NoSchedule，设置 NoExecute）
[root@k8s-master01 ~]# kubectl taint nodes node1 tag:NoSchedule-
[root@k8s-master01 ~]# kubectl taint nodes node1 tag=heima:NoExecute
# 创建 pod3
[root@k8s-master01 ~]# kubectl run taint3 --image=nginx:1.17.1 -n dev
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED
taint1-7665f7fd85-htkmp 0/1 Pending 0 35s <none> <none> <none>
taint2-544694789-bn7wb 0/1 Pending 0 35s <none> <none> <none>
taint3-6d78dbd749-tktkq 0/1 Pending 0 6s <none> <none> <none>
小提示：
使用 kubeadm 搭建的集群，默认就会给 master 节点添加一个污点标记,所以 pod 就不会调度到 master 节点上
容忍（Toleration）
上面介绍了污点的作用，我们可以在 node 上添加污点用于拒绝 pod 调度上来，但是如果就是想将一个 pod 调度到一个有污点的 node 上去，这时候应该怎么做呢？这就要使用到容忍。
污点就是拒绝，容忍就是忽略，Node 通过污点拒绝 pod 调度上去，Pod 通过容忍忽略拒绝
下面先通过一个案例看下效果：
- 上一小节，已经在 node1 节点上打上了
NoExecute的污点，此时 pod 是调度不上去的 - 本小节，可以通过给 pod 添加容忍，然后将其调度上去
创建 pod-toleration.yaml,内容如下
apiVersion: v1
kind: Pod
metadata:
name: pod-toleration
namespace: dev
spec:
containers:
- name: nginx
image: nginx:1.17.1
tolerations: # 添加容忍
- key: "tag" # 要容忍的污点的 key
operator: "Equal" # 操作符
value: "heima" # 容忍的污点的 value
effect: "NoExecute" # 添加容忍的规则，这里必须和标记的污点规则相同
# 添加容忍之前的 pod
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED
pod-toleration 0/1 Pending 0 3s <none> <none> <none>
# 添加容忍之后的 pod
[root@k8s-master01 ~]# kubectl get pods -n dev -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED
pod-toleration 1/1 Running 0 3s 10.244.1.62 node1 <none>
下面看一下容忍的详细配置:
[root@k8s-master01 ~]# kubectl explain pod.spec.tolerations
......
FIELDS:
key # 对应着要容忍的污点的键，空意味着匹配所有的键
value # 对应着要容忍的污点的值
operator # key-value 的运算符，支持 Equal 和 Exists（默认）
effect # 对应污点的 effect，空意味着匹配所有影响
tolerationSeconds # 容忍时间, 当 effect 为 NoExecute 时生效，表示 pod 在 Node 上的停留时间
浙公网安备 33010602011771号
