大觅网——微服务分布式项目

项目介绍

序号 名称

技术内容
1 项目架构

Vue、SpringBoot、Spring Cloud、Mybatis、Mysql
2 微服务架构与项目设计

微服务、Git（版本管理）、SonarQube（代码规范检测）、Scrum（项目敏捷管理）、Maven（管理并解决jar包之间冲突）

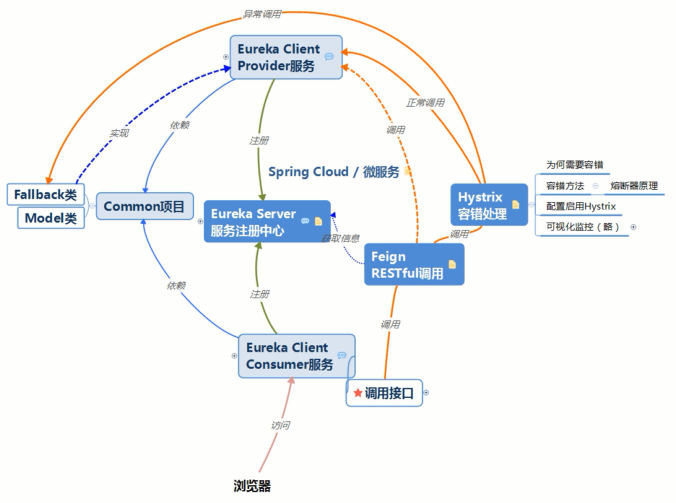

3 Spring Cloud初体验 Eureka/Nacos（注册中心）、Hystrix（容错处理）、Fegin（接口调用）
4 虚拟化技术（实践Devops先进理念） Docker（把服务器分隔成多个虚拟容器）+Jenkins（一键自动发布）、Docker Compose（通过一个配置文件来管理多个容器）
5 分布式日志处理 Sleuth（微服务追踪）、ELK+Kafka（日志收集）
6 分布式业务实现 RabbitMQ（实现分布式事务，解决高并发问题，消息队列）、Redis（缓存、分布式线程同步）
7 分布式部署实现 Ribbon（负载均衡）、Zuul（网关验证）、Config（分布式统一配置管理）
8 分布式数据存储 Elasticsearch（搜索）、Mycat（数据库中间件）
9 分布式第三方接入

微信登录、微信支付、支付宝支付
10 集成测试 JMeter（压力测试工具）

大觅网项目类型

  • 是基于微服务式分布式的票务类电商网站

大觅网业务

  • 用户
  • 商品
  • 订单
  • 排期
  • 支付

微服务概念

  • 把项目拆分成多个功能的模块，模块之间都注册到注册中心再通过接口互相访问，即使某些模块挂掉也不会影响别的模块正常运行，这就是微服务架构。
  1.  在实际项目运行时，可针对不同项目的需求进行一个集群配置
  2.  可以使用不同的技术来开发项目模块

单体式架构

概念：

  • 把项目源码合规一处

缺点：

  • 项目迭代不灵活
  • 项目组改代码职责、权限不清
  • 项目并发配置不灵活
  • 项目部署扩展困难

 　　　　　　单体式架构-图1

微服务架构

概念：

  • 讲项目拆成几个独立的功能单元（）架构

优点：

  • 项目复杂度低
  • 团队界限明确
  • 部署灵活

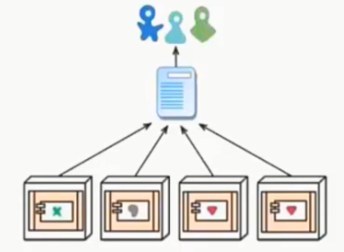

 　　　　　　　　微服务架构-图2



业务应用场景：

选项 传统行业

互联网行业
面向用户 企业内部用户

互联网线上用户
用户量 小 庞大
并发考虑 少/几乎不用考虑

必须考虑
项目代码量 代码量

少多
数据量 小 海量数据
架构方式 单体式架构 分布式微服务架构
开发团队 单个团队

多个团队
部署 单个服务器

集群服务器
运维复杂度 低 高

微服务架构-常见微服务框架：

Dubbo/Dubbox

SpringCloud

微服务架构-服务类型

把项目模块拆分开，对每个项目进行分类分为：

Provider

  • 提供者，提供服务的一方

Consumer

  • 消费者，调用服务的一方

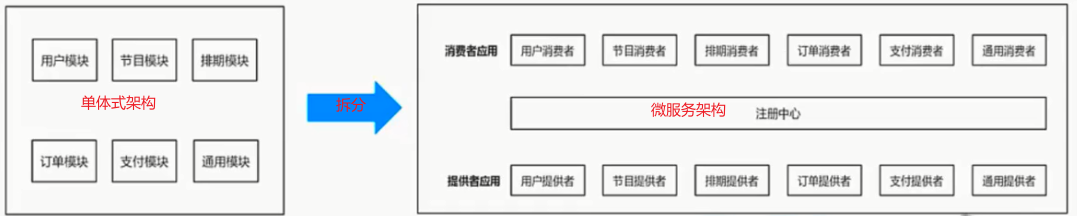

 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　架构拆分-图3

微服务架构-通信方式

RPC

  • Remote Procedure Call
  • 支持RPC的微服务框架：Dubbo/Dubbox
  • 基于TCP、平台有关

RESTful

  • Representational State Transfer
  • 支持RESTful的微服务框架：Spring Cloud/Dubbox
  • 基于HTTP、平台无关

分布式和集群

分布式

  • 关注项目拆分

集群

  • 关注项目部署



大觅网结构设计

  • 业务架构
  • 应用架构
  • 技术架构
  • 数据库架构

四个维度进行设计



架构设计-业务架构

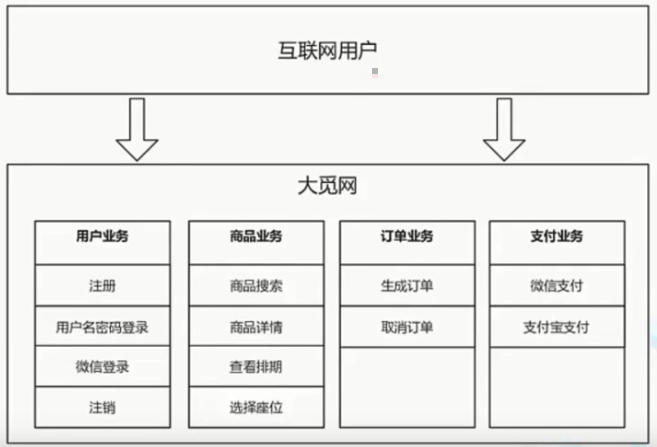

　　　　　　　　　　　　　　　　业务架构-图4

 架构设计-应用架构

应用类型

  • 前端
  • 网关
  • 环境
  • 消费者
  • 基础
  • 提供者

　

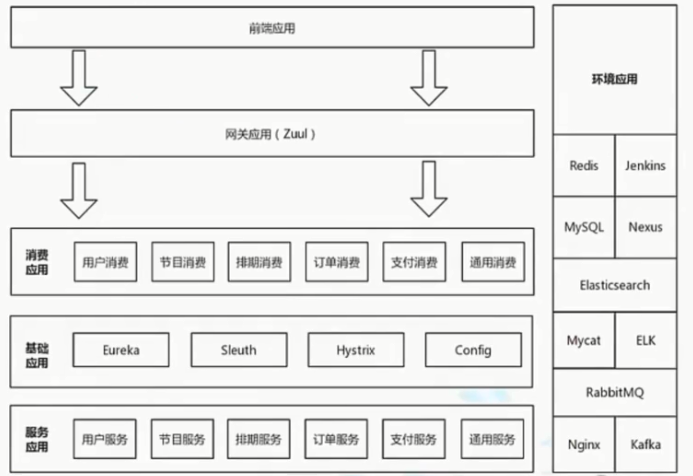

　　　　　　　　　　　　　　　　 应用架构-图5

 架构设计-技术架构

  • 技术类型
  • 数据库
  • 搜索
  • 缓存
  • 提供者
  • 注册中心
  • 消费者
  • 网管
  • 。。。

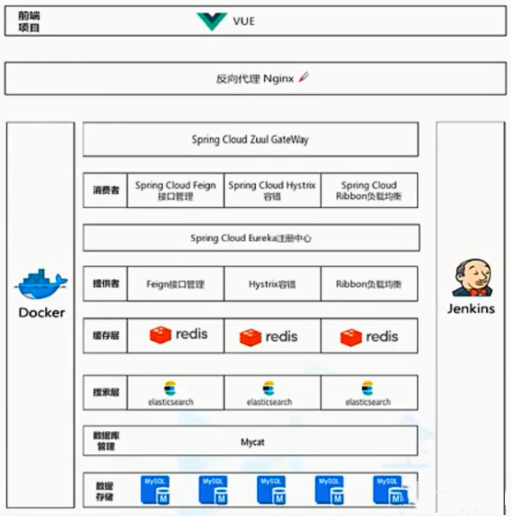

 　　　　　　　　　　　　设计架构-图6



架构设计-数据库架构

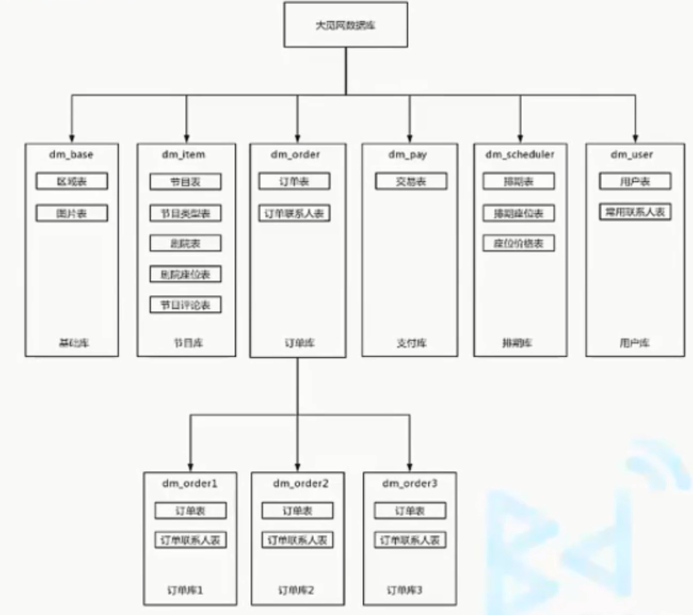

 　　　　　　　　　　　　　　　　数据库设计-图7

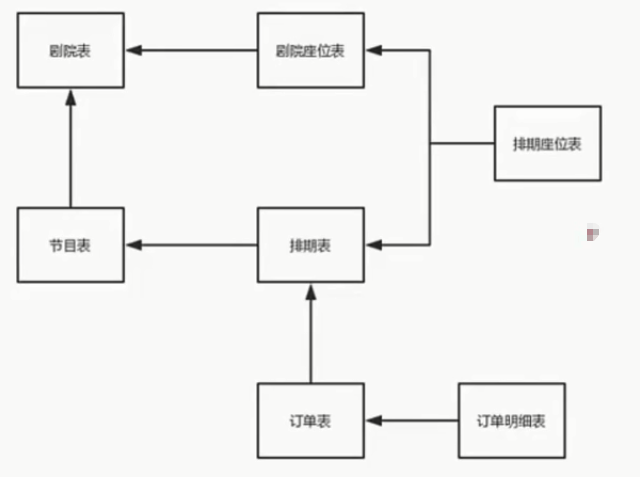

　　　　　　 订单表--排期表-节目表-剧院表-座位表-排期座位表的关系-图8



项目管理

  • 版本管理-Git
  • 代码规范管理-Sonar
  • 项目敏捷管理-Scrum



项目管理-版本管理设计

  • 分布式版本控制系统（DVCS）

 　　　　　　　　　　Git版本管理设计-图9



根据服务分库

  • 用户提供者
  • 用户消费者
  • 排期提供者
  • 排期消费者
  • 订单提供者
  • 订单消费者
  • 。。。

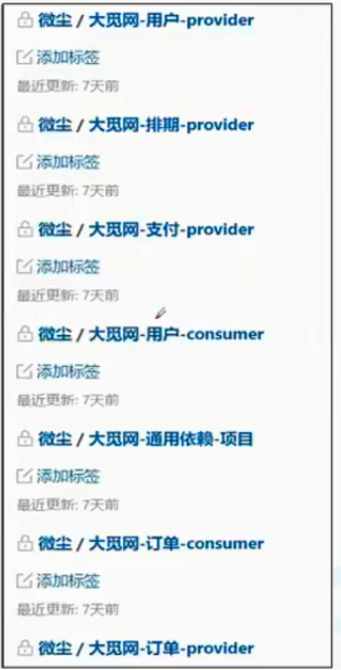

 　　　　　　　　Git仓库分类-图10



项目管理-代码规范管理设计

框架

  • SonarQube

作用

  • 检查代码规范
  • 检查代码缺陷
  • 提高开发速度

支持语言

  • Java、C、C++、JavaScript

服务器安装+本地安装



项目管理-团队管理设计

敏捷开发

  • 以人为核心、遵循迭代、循序渐进的开发方式

敏捷的框架

  • XP、Scrum

Scrum框架

  • 将整个开发周期划分为若干个小的迭代周期的一种项目管理框架

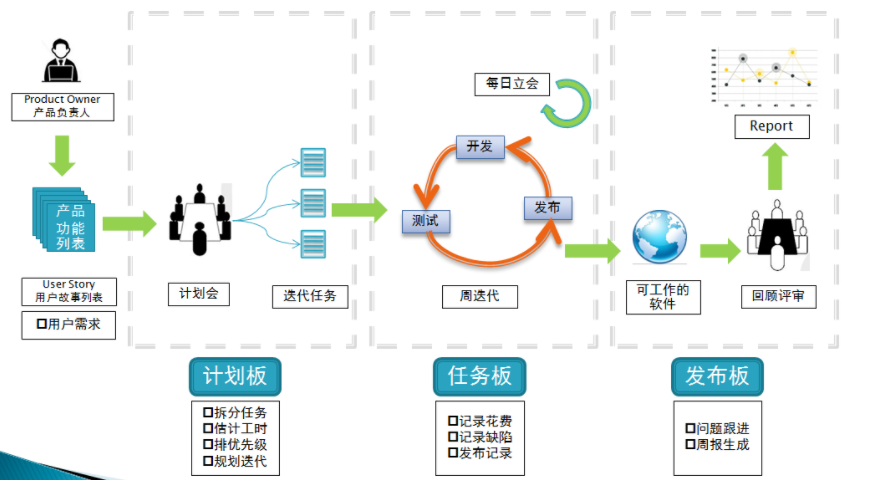

Scrum框架运行流程：

 　　　　　　　　　　　　　　　　　　　　　　　　Scrum框架运行流程-图11



Docker介绍

Docker概念

  • 开源
  • 容器
  • 隔离

Docker和虚拟机

  • 相似
  • 虚拟机6层架构
  • Docker5层架构

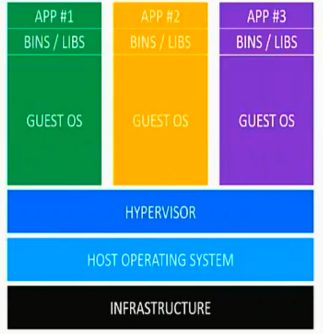

　　　　　　　　虚拟机架构-图12





 　　　　　　　　　　　　　　Docker架构-图13



Docker相关概念

Docker Container（容器）

  • 沙箱机制
  • 容器和容器之间是相互独立的

Docker Image（镜像）

  • 容器备份

Docker Registry（记录中心/仓库）

  • 存储镜像
  • 官方
  • 第三方机构

Docker容器网络IP

  • host模式
  • container模式
  • none模式
  • bridge模式（默认）

Docker端口映射

  • -p（Docker镜像映射到宿主机的某个端口）



Docker运行原理

Client

  • 用户

Docker_Host

  • Docker的宿主机

DockerRegistry

  • 官方
  • 第三方机构

 　　　　　　　　　　　　　　　　Docker运行原理-图14



Linux环境搭建

1.安装Docker

sudo yum update -y #更新内核

sudo yum install docker -y   #安装docker容器
sudo service docker start           #启动服务
sudo docker --version               #查看版本

sudo systemctl start docker  #加入开机启动1步
sudo systemctl enable docker #加入开机启动2步
shutdown -r now #重新启动虚拟机
systemctl status docker #是否开启状态



2.下载镜像

语法：

docker pull [OPTIONS] NAME[:TAG|@DIGEST]

OPTIONS说明：

  • -a :拉取所有 tagged 镜像

  • --disable-content-trust :忽略镜像的校验,默认开启

TAG说明：

不同的镜像版本号标志

示例：

sudo docker pull centos:centos7



3.查看本地镜像

语法：

docker images [OPTIONS] [REPOSITORY[:TAG]]

OPTIONS说明：

  • -a :列出本地所有的镜像（含中间映像层，默认情况下，过滤掉中间映像层）；

  • --digests :显示镜像的摘要信息；

  • -f :显示满足条件的镜像；

  • --format :指定返回值的模板文件；

  • --no-trunc :显示完整的镜像信息；

  • -q :只显示镜像ID。

示例：

sudo docker images

各个列说明:

  • REPOSITORY：表示镜像的仓库源

  • TAG：镜像的标签

  • IMAGE ID：镜像ID

  • CREATED：镜像创建时间

  • SIZE：镜像大小



搜索镜像

语法：

docker search [OPTIONS] 镜像名称

OPTIONS说明：

  • --automated :只列出 automated build类型的镜像；

  • --no-trunc :显示完整的镜像描述；

  • -s :列出收藏数不小于指定值的镜像。

示例：

sudo docker search tomcat

各个选项说明:

  • NAME:镜像仓库源的名称

  • DESCRIPTION:镜像的描述

  • OFFICIAL:是否docker官方发布



修改镜像名称

语法：

docker tag IMAGEID NAME:TAG

示例：

sudo docker tag 9f38484d220f centos:latest    #把镜像ID叫9f38484d220f的名称改为centos
sudo docker rmi docker.io/centos  #删除原有的



删除镜像

语法：

docker rmi [OPTIONS] IMAGE [IMAGE...]

OPTIONS说明：

  • -f :强制删除；

  • --no-prune :不移除该镜像的过程镜像，默认移除；

示例：

sudo docker rmi -f tomcat    #删除tomcat镜像
sudo docker rmi $(sudo docker images  |grep envdm) #删除多个镜像 镜像名包含envdm的



容器的操作

1、生成容器

语法：

docker run [OPTIONS] IMAGE [COMMAND] [ARG...]

OPTIONS常用说明：

  • -d: 后台运行容器，并返回容器ID；

  • -i: 以交互模式运行容器，通常与 -t 同时使用；

  • -p: 端口映射，格式为：主机(宿主)端口:容器端口

  • -t: 为容器重新分配一个伪输入终端，通常与 -i 同时使用；

  • --name="nginx-lb": 为容器指定一个名称；

  • -h "mars": 指定容器的hostname；

  • -m :设置容器使用内存最大值；

  • --net="bridge": 指定容器的网络连接类型，支持 bridge/host/none/container: 四种类型；

    none无网络，host宿主网络，bridge默认，每个容器独立网络，container容器共用一个网络

  • --expose=[]: 开放一个端口或一组端口；

  • --link=[]: 添加链接到另一个容器；

示例：

sudo docker run -it -d -p 8080:8080 --name tomcat 容器id
#生成启动容器，端口号8080,容器名称tomcat



2、容器网络操作

语法：

docker network create 网络名称   #创建网络
docker network ls               #列出创建的网络
docker network rm 网络名称       #删除创建的网络
docker network disconnect 网络名称   #禁用连接网络

示例：

#创建一个envdm网络地址192.168.1.1
sudo docker network create --subnet=192.168.84.1/24 envdm
#创建tomcat容器 指定IP192.168.1.8
sudo docker run -it -d --net envdm --ip 192.168.83.8 --name tomcat centos



3、查看容器

语法：

docker ps [OPTIONS]

OPTIONS常用说明：

  • -a :显示所有的容器，包括未运行的。

  • -f :根据条件过滤显示的内容。

  • -l :显示最近创建的容器。

  • -n :列出最近创建的n个容器。

  • -s :显示总的文件大小。

示例：

sudo docker ps -a | grep tomcat    #查找tomcat容器运行和未运行的都显示



4、进入容器

语法：

docker exec [OPTIONS] CONTAINER COMMAND [ARG...]

OPTIONS常用说明：

  • -d :分离模式: 在后台运行

  • -i :即使没有附加也保持STDIN 打开

  • -t :分配一个伪终端

示例：

sudo docker exec -it  tomcat /bin/bash   #进入tomcat容器



5、退出容器

语法：

exit



6、停止容器

语法：

docker stop containerId/containerName

示例：

sudo docker stop tomcat    #停止tomcat容器



7、启动容器

语法：

docker start containerId/containerName

示例：

sudo docker start tomcat    #启动tomcat容器，此容器必须存在



8、删除容器

语法：

docker rm containerId/containerName

示例：

sudo docker rm tomcat    #删除tomcat容器
sudo docker rm $(sudo docker container ls -f "status=exited" -q) #删除多个退出的容器
docker rm $(docker container ls -aq) #删除所有容器



9、拷贝文件到容器

语法：

docker cp 宿主机目录及文件 容器名称:容器目录

示例：

sudo docker cp jdk-8u201-linux-x64.tar.gz tomcat:/home/apps/jdk-8u201-linux-x64.tar.gz
#把宿主机当前目录下的jdk-8u201-linux-x64.tar.gz复制到容器tomcat的/home/apps文件夹下



10、查看日志

语法：

docker logs [OPTIONS] CONTAINER

OPTIONS常用说明：

  • --details :显示更多的信息

  • -f, --follow :跟踪实时日志

  • --since string :显示自某个timestamp之后的日志，或相对时间，如42m（即42分钟）

  • --tail string:从日志末尾显示多少行日志， 默认是all

  • -t, --timestamps :显示时间戳

  • --until string :显示自某个timestamp之前的日志，或相对时间，如42m（即42分钟）

示例：

#查看指定时间后的日志，只显示最后100行
sudo docker logs -f -t --since="2018-02-08" --tail=100 dm_zuul-gateway_1
#查看最近30分钟的日志
sudo docker logs --since 30m dm_zuul-gateway_1
#查看实时日志
sudo docker logs -f dm_zuul-gateway_1



11、容器打包镜像

语法：

docker commit [OPTIONS] CONTAINER [REPOSITORY[:TAG]]

OPTIONS常用说明：

  • -a :提交的镜像作者

  • -c :使用Dockerfile指令来创建镜像

  • -m :提交时的说明文字

  • -p :在commit时，将容器暂停

示例：

sudo docker commit -m "第一个版本" -p tomcat web-demo:latest
#上传时登录失败  安装加密软件
sudo apt install gnupg2 pass -y



创建tomcat容器发布项目

1、下载centos镜像

sudo apt-get update       #更新资源链接
sudo docker pull centos   #下载centos镜像

2、运行容器

sudo docker run -it -p 8080:8080 --name tomcat centos

3、复制jdk到tomcat容器中去

sudo docker cp jdk-8u201-linux-x64.tar.gz tomcat:/home/jdk-8u201-linux-x64.tar.gz

4、复制tomcat到容器中去

sudo docker cp apache-tomcat-7.0.93.tar.gz tomcat:/home/apache-tomcat-7.0.93.tar.gz

5、进入到tomcat容器中

sudo docker exec -it  tomcat /bin/bash

7、解压JDK和Tomcat

tar -zxvf jdk-8u201-linux-x64.tar.gz
tar -zxvf apache-tomcat-7.0.93.tar.gz

8、删除压缩JDK和Tomcat文件

rm -f jdk-8u201-linux-x64.tar.gz
rm -f apache-tomcat-7.0.93.tar.gz

9、配置JDK的环境变量(临时)

export JAVA_HOME=/home/jdk1.8.0_144
export PATH=$JAVA_HOME:$PATH

10、Tomcat给执行权限

chmod 777 apache-tomcat-7.0.93/bin

11、启动Tomcat

./apache-tomcat-7.0.93/bin/catalina.sh start

12、访问

http://虚拟机IP:8080





使用Dockerfile构建基础镜像

Dockerfile概念

1、什么是Dockerfile

Dockerfile是一个包含用于组合镜像的命令的文本文档。可以使用在命令行中调用任何命令。 Docker通过读取Dockerfile中的指令自动生成镜像。

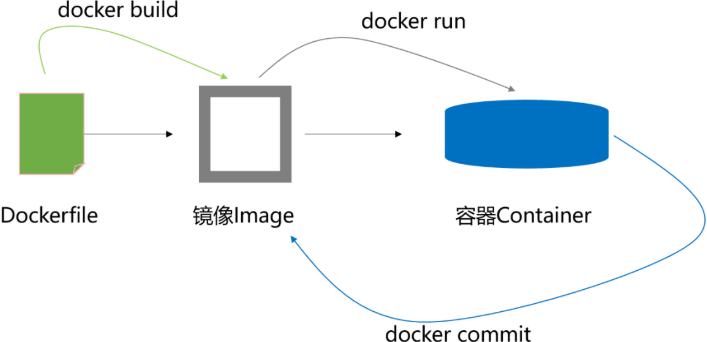

　　　　　　　　　　　　　　 生成镜像的几种方式-图15

2、基本结构

一般分为四部分：基础镜像信息、维护者信息、镜像操作指令和容器启动时执行指令



Dockerfile的文件介绍

1、FROM 指定基础镜像，必须是第一个指令

格式：

FROM <image> [AS <name>]
FROM <image>:[<tag>] [AS <name>]
FROM <image>[@<digest>] [AS <name>]

示例：

FROM centos:7
​
# 编译阶段 命名为 centos7
FROM centos:7 as centos7
​
ARG CODE_VERSION=7
FROM centos:${CODE_VERSION}

注：tag或digest是可选的，如果不使用这两个值时，会使用latest版本的基础镜像



2、MAINTAINER 指定作者

格式：

MAINTAINER <name>

示例：

MAINTAINER hary_lei
​
sudo docker inspect dmw_redis #查看作者信息



3、RUN构建镜像时执行的命令

RUN用于在镜像容器中执行命令，其有以下两种命令执行方式：

shell执行格式：

RUN <command>

exec执行格式：

RUN ["executable", "param1", "param2"]

示例：

RUN rm apache-tomcat-8.5.43.tar.gz      #shell执行



4、ADD将本地文件添加到容器中

ADD将本地文件添加到容器中，tar类型文件会自动解压(网络压缩资源不会被解压)，可以访问网络资源。

语法：

ADD <src>... <dest>
ADD ["<src>",... "<dest>"] 用于支持包含空格的路径

示例：

ADD apache-tomcat-8.5.43.tar.gz /usr/local/
# apache-tomcat-8.5.43.tar.gz添加到 usr/local下 ，可以使用* ?，*表示任意，?表示一个



5、COPY将本地文件添加到容器中

COPY和ADD类似，但不会自动解压，也不能访问网络资源。



6、CMD容器启动时才进行调用

语法：

CMD ["executable","param1","param2"]
CMD command param1 param2

示例：

CMD ["/usr/bin/supervisord"]
CMD /usr/sbin/sshd -D



7、ENTRYPOINT配置容器使其可执行化

语法：

ENTRYPOINT ["executable", "param1", "param2"]
ENTRYPOINT command param1 param2

示例：

ENTRYPOINT ["java","-server","-Xms64m","-Xmx128m","-jar","dm-base-consumer-1.0-SNAPSHOT.jar"]

注：ENTRYPOINT与CMD非常类似，不同的是通过docker run 命令中指定的任何参数，都会被当做参数再次传递给ENTRYPOINT

Dockerfile中只允许有一个ENTRYPOINT命令，多指定时会覆盖前面的设置，而只执行最后的ENTRYPOINT指令



8、ENV设置环境变量

语法：

ENV <key> <value>
ENV <key>=<value> ...

示例：

ENV JAVA_HOME=/usr/local/java/jdk1.8.0_212
ENV PATH=$JAVA_HOME/bin:$PATH



9、EXPOSE指定于外界交互的端口

语法：

EXPOSE <port> [<port>...]

示例：

EXPOSE 22
EXPOSE 8080

注：EXPOSE并不会让容器的端口访问到主机。要使其可访问，需要在docker run运行容器时通过-p来发布这些端口，或通过-P参数来发布EXPOSE导出的所有端口。



10、WORKDIR指定工作目录，类似于cd命令

语法：

WORKDIR /path/to/workdir

示例：

WORKDIR /usr/local/

注：通过WORKDIR设置工作目录后，Dockerfile中其后的命令RUN、CMD、ENTRYPOINT、ADD、COPY等命令都会在该目录下执行。



11、USER指定运行容器时的用户名或 UID，后续的 RUN 也会使用指定用户

语法：

USER user
USER user:group
USER uid
USER uid:gid
USER user:gid
USER uid:group

示例：

USER elsearch

注：使用USER指定用户后，Dockerfile中其后的命令RUN、CMD、ENTRYPOINT都将使用该用户。



12、使用Dockerfile构建镜像（需要镜像文件）

语法：

sudo docker build [OPTIONS] PATH | URL | -

OPTIONS说明：

  • --tag, -t: 镜像的名字及标签，通常 name:tag 或者 name 格式

示例：

#进入centos7文件的目录下运行
sudo docker build -t yi/centos7-ssh .    #.指的是当前目录下的Dockerfile文件
sudo docker build -t yi/centos7-jdk8u212 .
sudo docker build -t yi/centos7-tomcat8 .



13、docker问题

问题1：容器中使用：ping www.baidu.com出现如下错误

ping: www.baidu.com: Name or service not known

解决办法：

vi /etc/resolv.conf   #修改DNS
#设置如下值
nameserver 8.8.8.8
nameserver 114.114.114.114

问题2：使用xshell登录不上容器

解决方法：使用如下命令创建容器

sudo docker run -it -p 8080:8080 -p 23:22 --privileged=true --name tomcat8 web-demo /usr/sbin/init

修改sshd_config文件

vi /etc/ssh/sshd_config
#Port 22    此处注释去了
#PermitRootLogin yes  此处注释去了

重启ssh服务

systemctl start sshd.service   #启动服务
systemctl restart sshd.service   #重启动服务

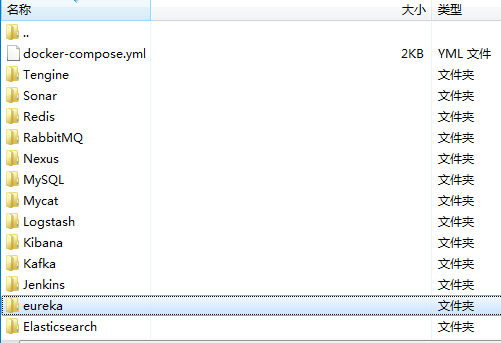

使用docker-compose构建其它镜像服务

docker-compose概念

 1、什么是docker-compose

docker-compose 是 Docker 容器进行编排的工具，定义和运行多容器的应用，可以一条命令启动多个容器，使用docker-compose不再需要使用shell脚本来启动容器。



docker-compose使用介绍

1、安装docker-compose

centos7安装

#创建用户组docker
sudo groupadd docker
#把user用户分到docker用户组里面
sudo gpasswd -a user docker
sudo service docker restart
sudo yum -y install epel-release
sudo yum -y install python-pip   #安装pip
sudo python -m pip install --upgrade pip   #pip进行升级
​
sudo curl -L https://get.daocloud.io/docker/compose/releases/download/1.25.1/docker-compose-`uname -s`-`uname -m` -o /usr/local/bin/docker-compose #安装docker-compose
​
sudo chmod +x /usr/local/bin/docker-compose  #添加可执行权限
​
sudo docker-compose -version  #查看版本



2、解析docker-compose.yml文件

version: '2'    #表示该 Docker-Compose 文件使用的是 Version 2 file
services:
​
  redis:           # 指定服务名称
    build: /home/px2/envdm/Redis/    #指定Dockerfile所在路径
    environment:                     #定义环境变量
      - TZ=Asia/Shanghai             #指定时区
    mem_limit: 300M                 # 指定限制内存大小
    ports:                          # 指定端口映射
     - "6379:6379"

  elasticsearch:   # 指定服务名称
    build: /home/px2/envdm/Elasticsearch/    #指定 Dockerfile所在路径
    environment:
      - TZ=Asia/Shanghai
    mem_limit: 300M
    ports:                   # 暴露端口信息 - "宿主机端口:容器暴露端口"
     - "9200:9200"
     - "9300:9300"

networks:
   default:
      external:
        name: envdm
        #使用已存在的网络  如果前面没有使用docker network  create envdm网络此处则会报错



3、docker-compose命令使用

#ps
sudo docker-compose ps   #列出所有运行容器
​
#logs
sudo docker-compose logs   #查看服务日志输出
​
#build
sudo docker-compose build  #构建或者重新构建服务
​
#start
sudo docker-compose start envdm_mysql_1  #启动指定服务已存在的容器
​
#stop
sudo docker-compose stop envdm_mysql_1   #停止已运行的服务的容器
​
#rm
sudo docker-compose rm envdm_mysql_1   #删除指定服务的容器
​
#up
sudo docker-compose up envdm_mysql_1   #构建、启动容器envdm_mysql_1
sudo docker-compose up -d #把当前目录下的docker-compose.yml中的所有服务构建镜像、启动容器
​
#kill
sudo docker-compose kill envdm_mysql_1  #通过发送 SIGKILL 信号来停止指定服务的容器



4、构建服务

把这些文件放到docker-compose.yml指定路径下，如下图：

在linux的此目录下使用如下命令构建基础服务：

sudo docker-compose up -d

可能会出现有些安装包网络连接异常，或者版本不存在问题。docker-compose.yml文件中指定的Dockfile文件路径不对问题也需要注意。



5、设置mysql远程登录

开启mysql服务

docker start service_mysql_1

1、进入容器

sudo docker exec -it service_mysql_1 /bin/bash

2、登录mysql数据库

mysql -uroot -p

3、切换数据库

use mysql

4、修改root密码为123456

update user set password=password('123456') where user='root' and host='localhost';

5、允许远程登录root用户

grant all privileges on *.* to root@'%' identified by '123456' with grant option;





posted @ 2021-11-27 17:04  Sakimir  阅读(380)  评论(0)    收藏  举报
