实验 2：Mininet 实验——拓扑的命令脚本生成
实验 2：Mininet 实验——拓扑的命令脚本生成
一、实验目的
- 掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写
二、实验任务
- 通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。
三、实验步骤
1. 实验环境
- 安装了 Ubuntu 16.04.5 Desktop amd64 的虚拟机
2. 实验过程
（1）针对特定拓扑的命令行快速创建
- // 最小拓扑，1 台交换机下挂 2 台主机$ sudo mn --topo minimal
- // 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑 $ sudo mn --topo single,3
- // 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机
- $ sudo mn --topo linear,3 // 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2 $ sudo mn --topo tree, fanout=2,depth=2
（2）通用情形的 Python 脚本自定义创建
- 此种方法需要具备 Python 的编程能力。并且脚本中可以自定义网络性能，比如 addHost 当中可以添加参数设置主机的cpu，addLink 当中可以添加参数设置链路的带宽 bw、延时 delay、最大队列值maxqueuesize、丢包率 loss

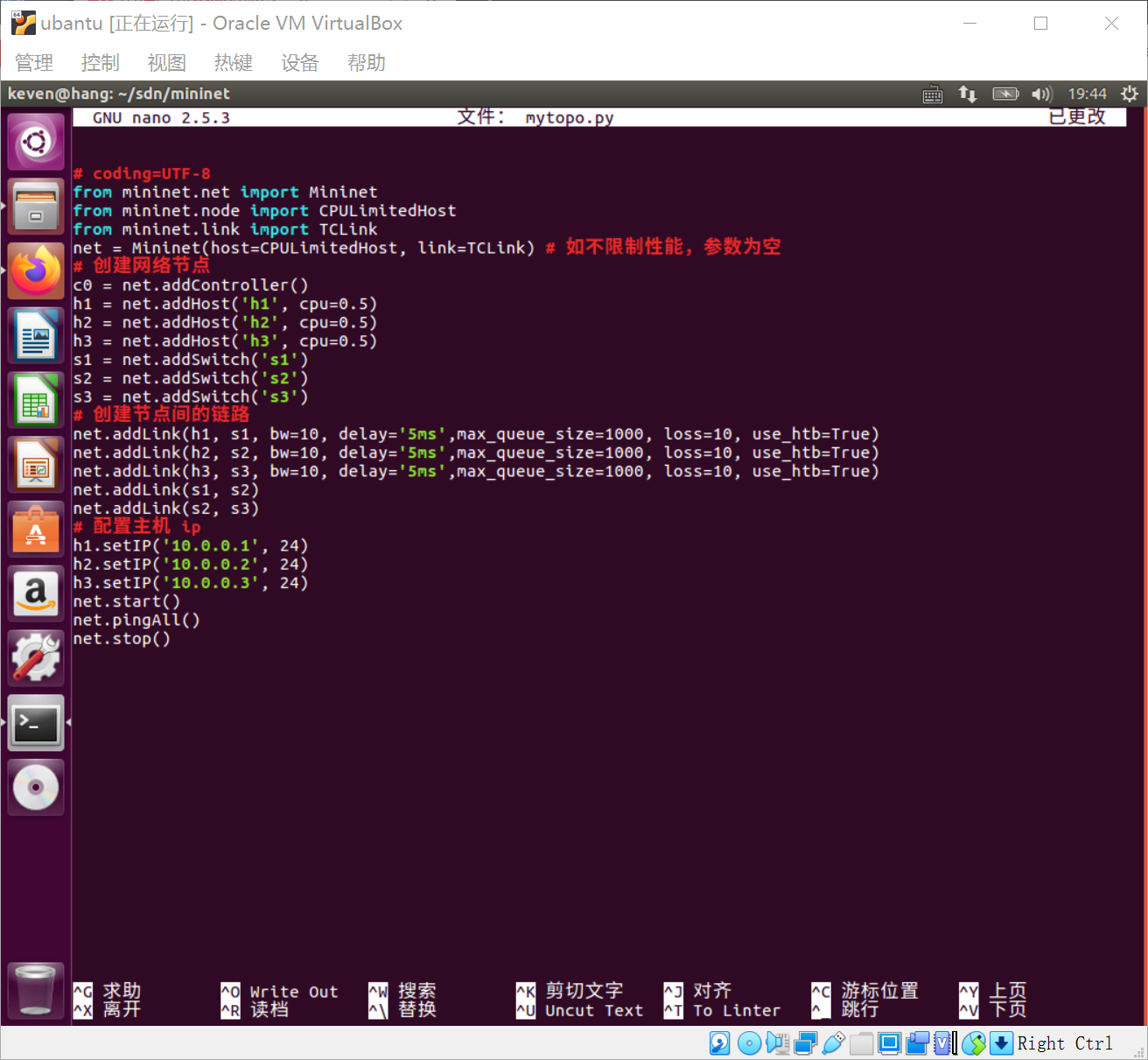

代码如下图
- 执行命令：
- $ nano mytopo.py // 复制 Python 代码到 py 文件中
- $ sudo python mytopo.py // 执行 py 文件（结果是最下面的那个）
- 修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。代码如下图

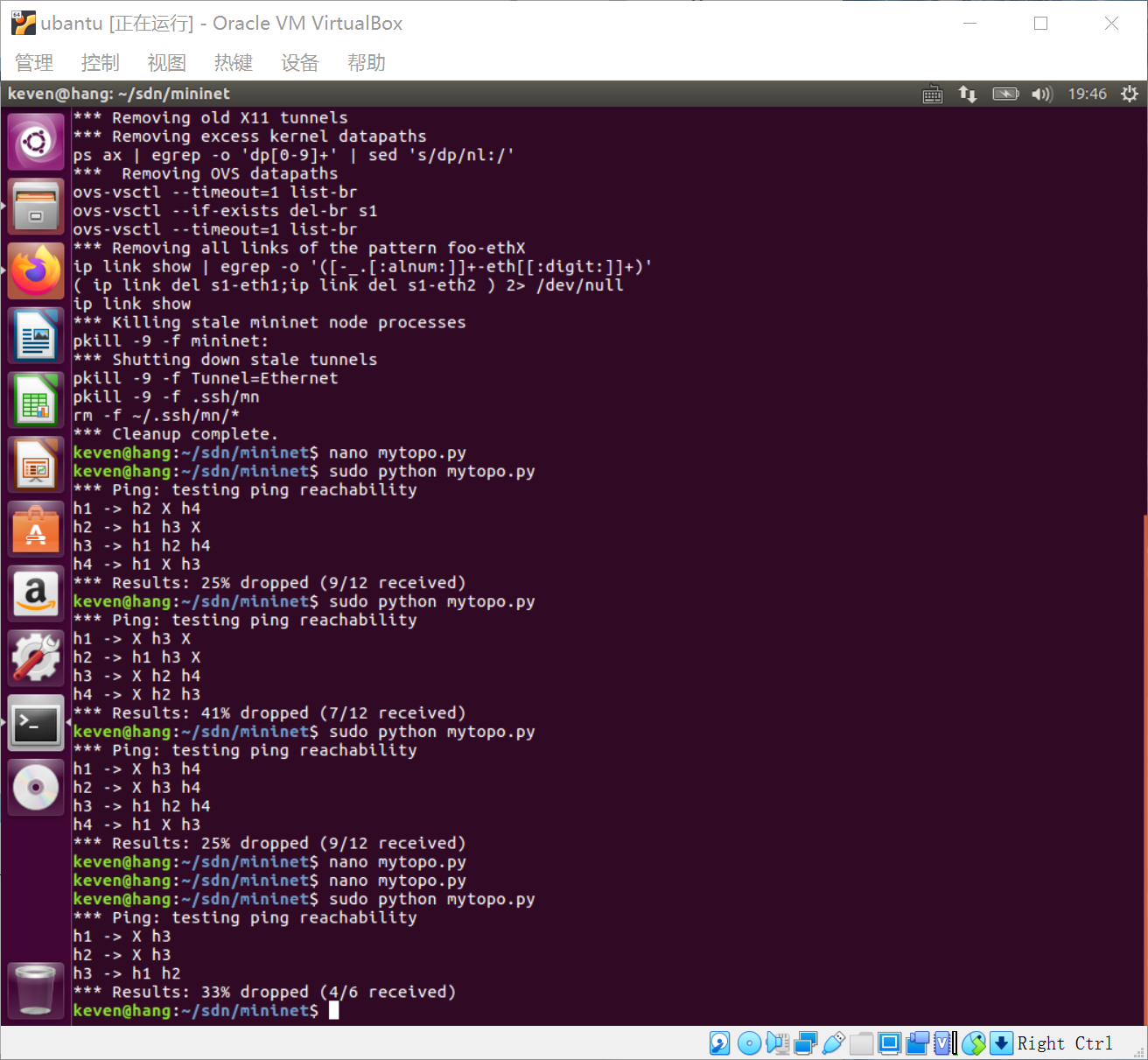

结果如下图
（出现x为正常现象，因为我们设置了丢包率为10%）

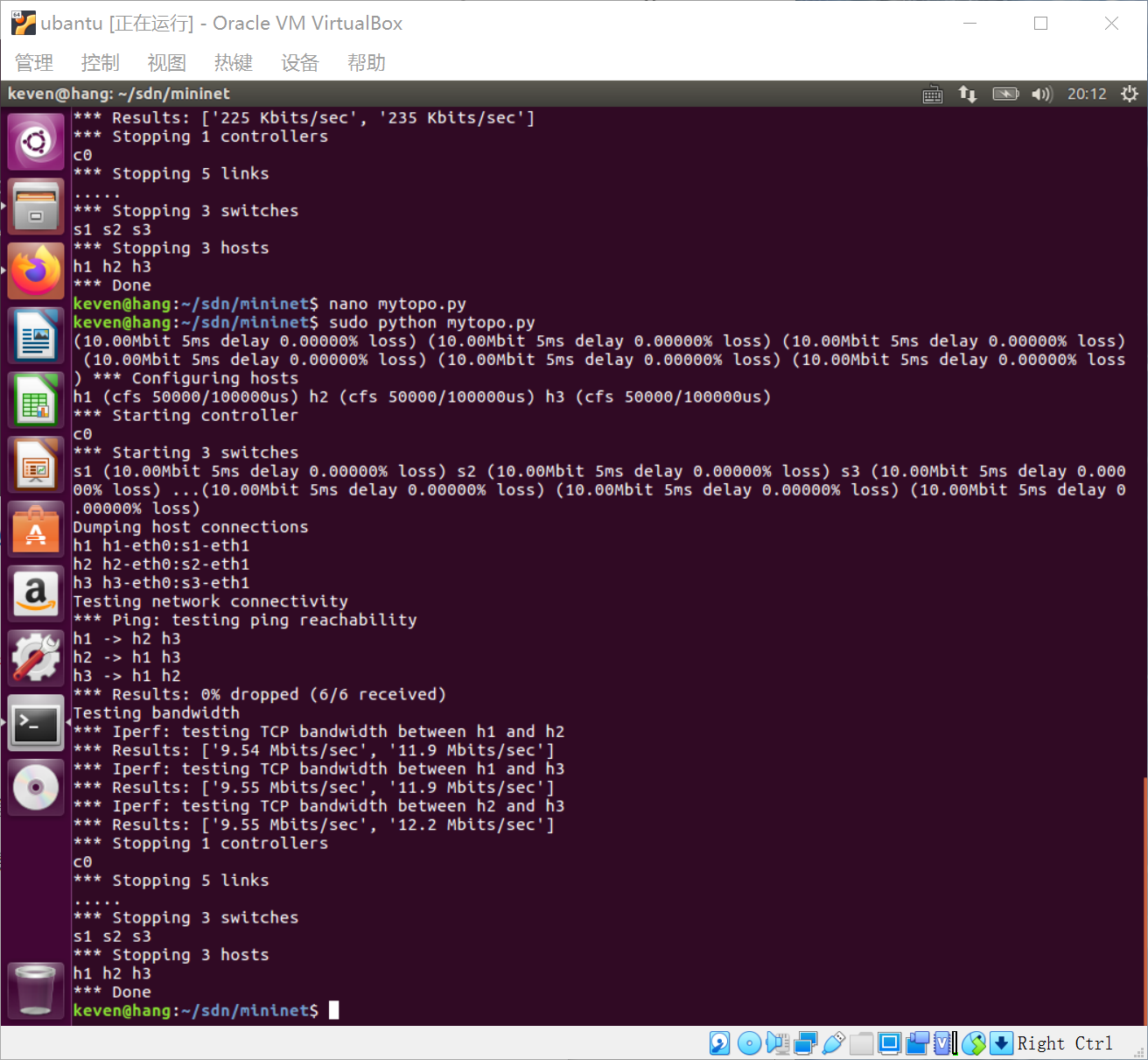

下图为把loss改成0的结果：
看！x没了
四、实验要求
- 1.在创建的个人目录下，修改上述 Mininet 脚本，使之变成一个线性拓扑（交换机和主机数均为 3）。
- 2.各类性能限制保持不变。
- 3.使用 iperf 完成拓扑内 3 台主机相互之间的简单性能测试。
- 4.在博客园发表一篇博客，记录代码和主要步骤
