haproxy搭建负载均衡

一、haproxy部署LB集群

1、haproxy介绍

• 支持四层和七层的负载均衡

• 支持acl功能，访问控制

• 支持图形化监控

• 多种调度算法

2、算法介绍

3、主配置文件

4、haproxy部署LB实验

1、环境准备

• 四台网站服务器，一个代理服务器

# 61 62 63 64

# 代理服务器 80

• 四个网站服务器编辑网站页面

2、proxy服务器配置

[root@proxy haproxy]# yum -y install haproxy.x86_64


[root@proxy haproxy]# cat haproxy.cfg
#---------------------------------------------------------------------
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#   https://www.haproxy.org/download/1.8/doc/configuration.txt
#
#---------------------------------------------------------------------

global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    user        haproxy
    group       haproxy
    daemon
    maxconn     4000

defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    retries                 3
    timeout http-request    5s
    timeout queue           1m
    timeout connect         5s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 5s
    timeout check           5s
    maxconn                 3000

frontend main
    bind *:80
    default_backend         http_back

backend http_back
    balance     roundrobin
    server  node1 127.0.0.1:5001 check
    server  node2 127.0.0.1:5002 check
    server  node3 127.0.0.1:5003 check
    server  node4 127.0.0.1:5004 check(做健康检查，default里面有配置的)
[root@proxy haproxy]#

• 具体的参数

frontend main  # haproxy的名字，可以修改
    bind *:80  # 监听后端服务器的端口都是80
    default_backend         http_back # 监听到了请求，将请求发送给这个http_back工作组


backend http_back  # 配置网站服务器工作组
    balance     roundrobin  # 调度算法，轮询
    server  node1(网站服务器起的名字) 127.0.0.1:5001 check
    server  node2 127.0.0.1:5002 check
    server  node3 127.0.0.1:5003 check
    server  node4 127.0.0.1:5004 check

• 修改好的配置文件

frontend main
    bind *:80
    default_backend         http_back

backend http_back
    balance     roundrobin
    server  node1 192.168.200.61:80 check
    server  node2 192.168.200.62:80 check
    server  node3 192.168.200.63:80 check
    server  node4 192.168.200.64:80 check

• 启动服务

[root@proxy haproxy]# systemctl restart haproxy.service

[root@proxy haproxy]# netstat -pant|grep haproxy
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      2563/haproxy

3、客户端测试

• 访问代理服务器

• 80主机上面的80端口，读取自己的配置文件，然后发送给http_back这个服务器组

• 也就是分发给后台的服务器

[root@proxy haproxy]# curl 192.168.200.80
63
[root@proxy haproxy]# curl 192.168.200.80
64
[root@proxy haproxy]# curl 192.168.200.80
61
[root@proxy haproxy]# curl 192.168.200.80
62

5、haproxy通过acl实现业务分离

• 把客户端的请求发送给后端不同的服务器组做负载均衡处理

• 四台服务器分成2个工作组

• 访问html请求由61,62处理

• 访问.php(动态请求)交给63,64处理

• 因此就需要配置不同的页面

• 可以控制请求访问到指定的服务器，静态的页面访问指定服务器，动态请求访问指定服务器

1、配置nginx解析php脚本

# 停止 63 64 apache服务

# 配置63,64 nginx网站

# 实现对php脚本解析

# 允许访问index.php
        location / {
            root   html;
            index  index.php index.html index.htm;
        }

# 取消注释
        location ~ \.php$ {
            root           html;
            fastcgi_pass   127.0.0.1:9000;
            fastcgi_index  index.php;
        #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
            include        fastcgi.conf;
        }

# 64服务器也是这样配置的

# 安装软件包
[root@httpd-63 yum.repos.d]# yum -y install php php-devel php-fpm

# 修改这个文件下的监听的方式，改为监听9000端口
[root@httpd-63 php-fpm.d]# pwd
/etc/php-fpm.d

 38 ;listen = /run/php-fpm/www.sock
 39 listen = 127.0.0.1:9000

# 启动php-fpm服务

[root@httpd-63 php-fpm.d]# netstat -pant|grep 9000
tcp        0      0 127.0.0.1:9000          0.0.0.0:*               LISTEN      3748/php-fpm: maste

# 编写php页面

[root@httpd-63 html]# pwd
/usr/share/nginx/html
[root@httpd-63 html]# cat index.php
<?php
echo "192.168.200.63\n";
?>

# 64也是这样的

2、编写网站页面

# 61 62 服务器配置除了首页文件之外的a.html

# 但是内容不一样
[root@httpd-62 html]# cat a.html
62 a

# 63 64 服务器配置其他的.php页面

[root@httpd-63 html]# cat a.php
<?php
echo "63 a \n";

?>

3、haproxy配置acl

• 当有多个acl的时候，通过名字来进行区分

frontend main
    bind *:80
    default_backend         http_back

    acl htmlpage(取的名字) path_end(基于文件后缀来进行匹配)  .html  (匹配的.html页面)
    acl phppage path_end .php

    use_backend htmlweb if htmlpage  # 匹配到了htmlpage的请求的话，转发给 htmlweb这个服务器组
    use_backend phpweb if phppage

# curl localhost  的请求转发给 61 62 服务器
backend http_back
   balance     roundrobin
   server  node1 192.168.200.61:80 check
   server  node2 192.168.200.62:80 check

# curl localhost/a.html 请求转发给 61 62 服务器
backend htmlweb
    balance     roundrobin
    server  node1 192.168.200.61:80 check
    server  node2 192.168.200.62:80 check

# curl localhost/a.php 请求转发给 63 64 服务器
backend phpweb
    balance     roundrobin
    server  node3 192.168.200.63:80 check
    server  node4 192.168.200.64:80 check

4、客户端测试

[root@proxy haproxy]# curl localhost
61
[root@proxy haproxy]# curl localhost
62
[root@proxy haproxy]# curl localhost/a.html
61 a
[root@proxy haproxy]# curl localhost/a.html
62 a
[root@proxy haproxy]# curl localhost/a.php
64 a
[root@proxy haproxy]# curl localhost/a.php
63 a

5、要点

• acl有多个匹配规则，上面的path_end是根据文件名后缀来进行匹配的

• 还有基于以下的方式

  • 基于 IP 地址的 ACL

  • 基于 URL 路径的 ACL

  • 基于端口的 ACL

  • 基于请求头的 ACL

  • 等等

二、启动haproxy的web页面

• 修改配置文件，就能看到这个软件提供的web页面

• 就是一个健康页面，可以看到访问的次数等等

• 用的listen定义的端口

# 在最下面写即可

listen monitor_page
        bind 0.0.0.0:8088  # 监听的端口
        mode http
        stats refresh 5s  # 几秒刷新页面
        stats uri /stats
        stats auth admin:123456

# 重启haproxy服务

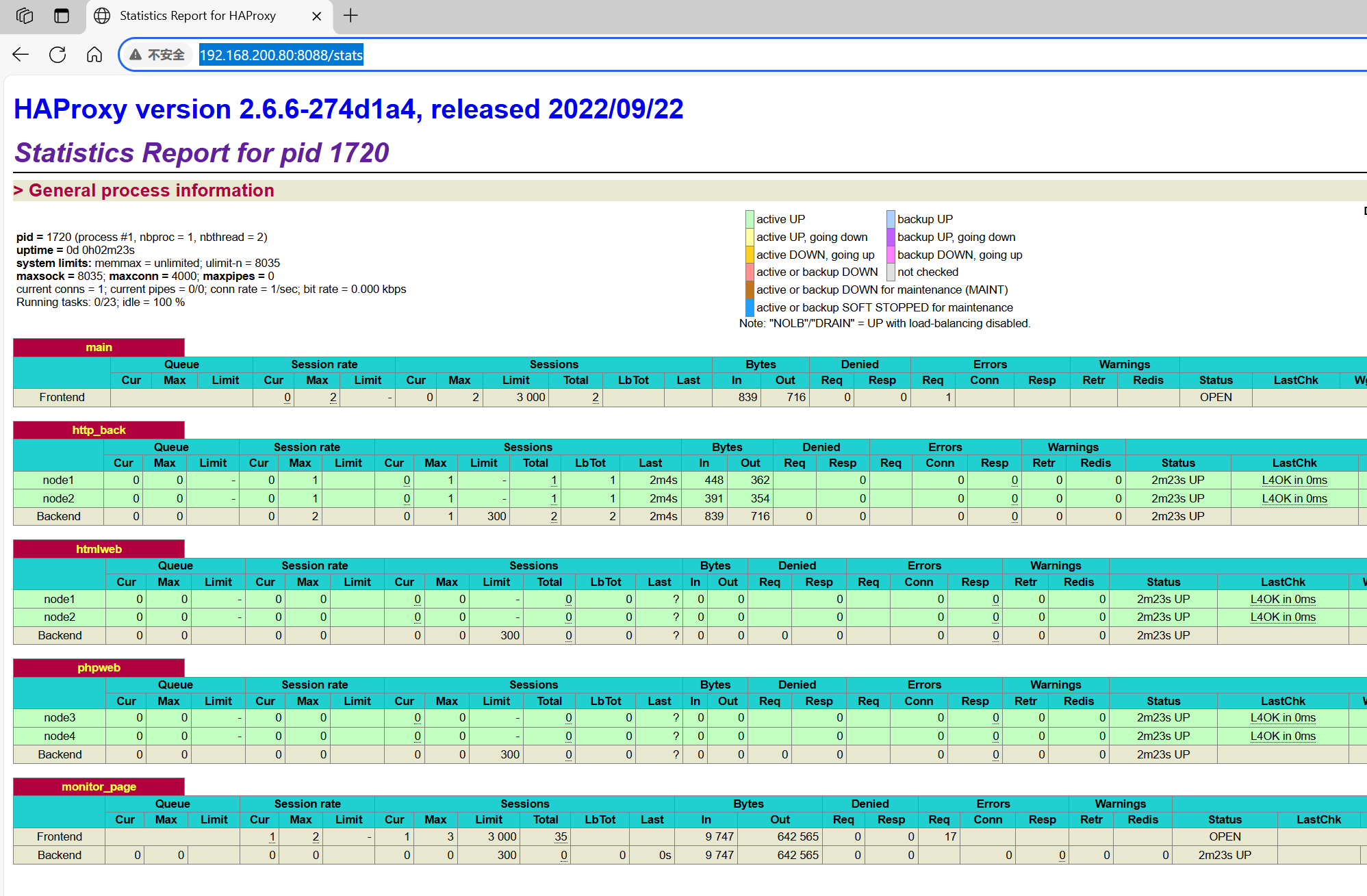

• 浏览器访问

192.168.200.80:8088/stats

• 可以仔细观察里面的颜色，不同的颜色代表不同的状态

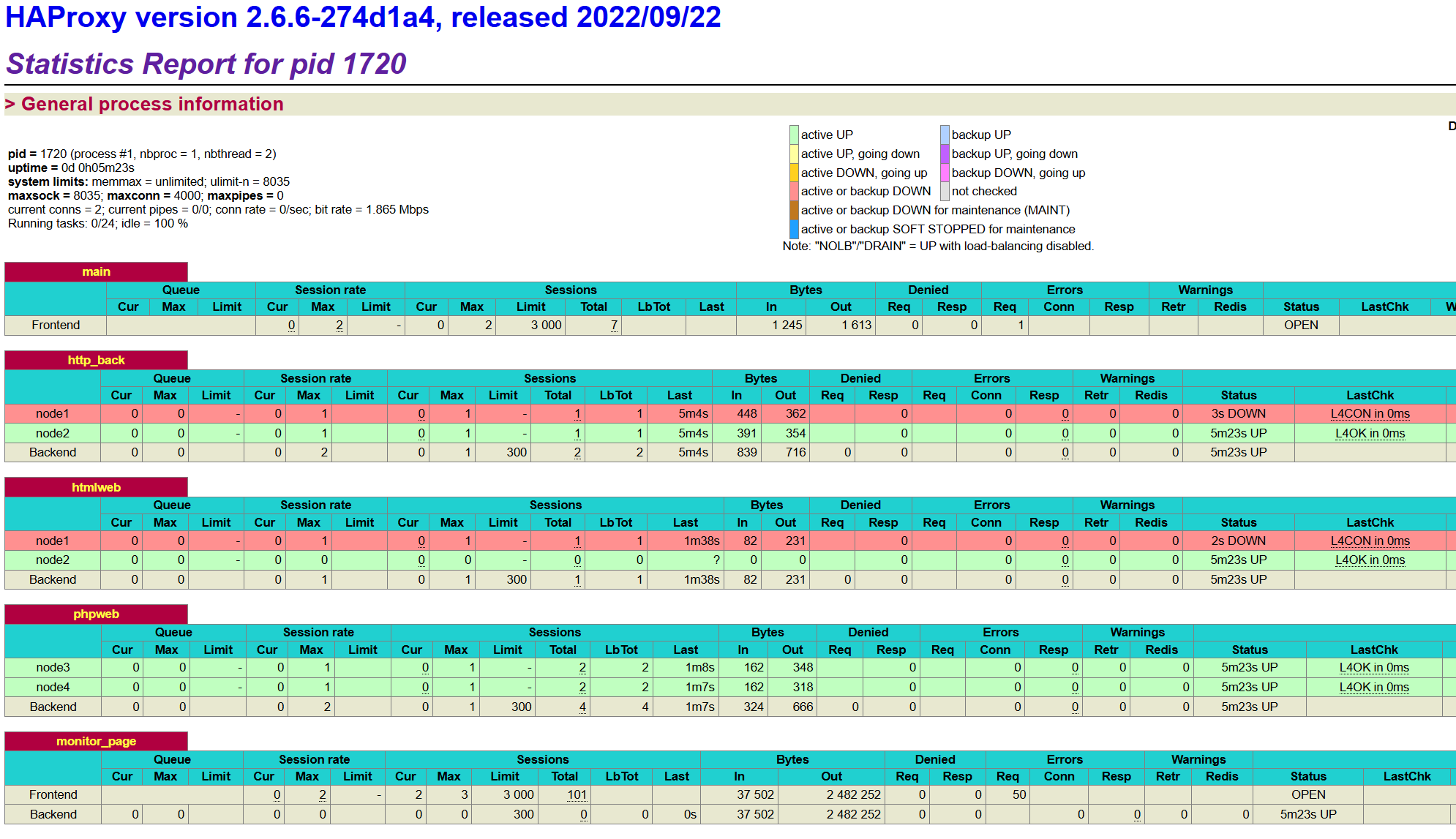

• 停掉一个61服务，发现变成了红色了
