【自学嵌入式：stm32单片机】TIM定时中断

观前提醒：本文是听江科大stm32课程的听课笔记，这节课内容多，难度大，我自己反复听了3个小时，还查了很多资料，整理了如下笔记。

TIM定时中断

TIM（Timer）定时器

定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
定时器基准时钟一般是CPU主频72Mhz，对72Mhz记72个数，那就是1Mhz，也就是1us的时间，如果记72000个数，那就是1KHz，也就是1ms的时间
16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时，\(2^{16}=65536\)，预分频器设置最大，自动重装也设置最大，那定时器的最大定时事件就是59.65s，接近一分钟，72M/65536/65536得到的是中断频率，然后取倒数，就是59.65秒多，如果嫌最大定时时间不构成，stm32定时器还支持级联模式，也就是一个定时器的输出当作另一个定时器的输入，这样加在一起，自大定时时间就是59.65s再乘2次65536，这个时间大概是8000多年，还可以继续级联一个定时器，定时时间还会再延长65536×65536倍，这个时间大概是34万亿年。
不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型

定时器类型

类型	编号	总线	功能
高级定时器	TIM1、TIM8	APB2	拥有通用定时器全部功能，并额外具有重复计数器、死区生成、互补输出、刹车输入等功能
通用定时器	TIM2、TIM3、TIM4、TIM5	APB1	拥有基本定时器全部功能，并额外具有内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等功能
基本定时器	TIM6、TIM7	APB1	拥有定时中断、主模式触发DAC的功能

STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4，也就是一个高级定时器TIM1，和3个通用定时器TIM2、TIM3、TIM4。不同的型号定时器的数量是不同的。
高级定时器连的是速度更高的APB2总线。

【注】

重复计数器：定时器计数到设定值后，能让该计数过程重复执行若干次的功能，比如让定时任务循环运行多遍。

死区生成：在互补信号切换时插入短暂时间间隔，避免功率管等器件因同时导通引发短路，类似开关切换时的“缓冲停顿”。

互补输出：同时输出一对逻辑相反的电平信号（如一路高电平、另一路低电平），常用于电机驱动等场景控制功率开关。

刹车输入：当检测到刹车信号时，立即关停定时器相关输出，实现设备的紧急制动，如同汽车踩刹车瞬间停车。

内外时钟源选择：定时器可自主选择芯片内部的时钟信号，或外部引脚输入的时钟信号来驱动计数，二选一工作。

输入捕获：捕捉外部信号的跳变时刻（如上升沿、下降沿），用于测量信号频率、脉冲宽度等时间参数。

输出比较：当定时器计数值与预设值匹配时，触发特定输出动作（如电平翻转、中断请求），像“到点触发报警”。

编码器接口：连接旋转编码器，自动解析编码器输出的脉冲信号，获取电机转速、旋转位置等运动信息。

主从触发模式：主定时器的事件（如计数溢出）触发从定时器执行动作（如启动计数），实现多定时器联动控制。

定时中断：定时器计满设定时间后，主动触发CPU中断，让CPU暂停当前任务，去处理定时相关的事件（类似闹钟响铃提醒）。

主模式触发DAC：定时器工作在主模式时，到达特定时刻会触发DAC（数模转换器）进行转换，输出模拟电压，用于生成波形等场景。

基本定时器

触发中断流程

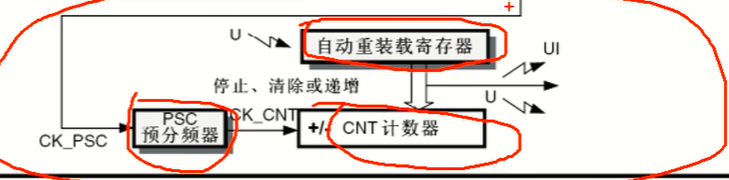

如上图，它们构成了最基本的计数计时电路，所以这一块电路叫做时基单元
由于基本定时器只能选择内部时钟，所以相当于从CK_INT（内部时钟）直接到预分频器PSC，内部时钟的来源是RCC_TIMxCLK，这里的频率值一般都是系统的主频72Mhz，PSC预分频器可以对72Mhz频率进行预分频，PSC为0，不分频，输出频率=输入频率=72Mhz，如果PSC为1，那就是2分频，输出频率=输入频率/2=36Mhz，如果PSC为2，就是3分频，输出=输入/3...以此类推，即实际分频系数=预分频器PSC的值+1，这个预分频器是17位的，所以最大值可以写65535，也就是65536分频。
计数器CNT可以对预分频后的计数时钟进行计数，计数时钟每来一个上升沿，计数器的值就加1，这个计数器也是16位的，所以里面可以从0加到65535，如果再加的话，就溢出回到了0，所以计数器CNT在运行过程中不断自增，当自增运行到目标值时，产生中断，那就完成了定时的任务，所以需要一个存储目标值的寄存器，那就是自动重装载寄存器。
自动重装载寄存器也算16位的，它存的就是我们写入的计数目标，在运行的过程中，计数值不断自增，自动重装值是固定的目标，当计数值等于自动重装值时，也就是计时时间到了，那它就会产生一个中断信号，并且清零计数器，计数器自动开启下一次的计数计时。

图中，向上的折线箭头，就代表这里会产生中断信号。向下的折线箭头，代表产生一个事件。
计数值等于自动重装值产生的中断，一般称为“更新中断”，这个更新中断之后，就会通往NVIC，我们再配置号NVIC的定时器通道，那定时器的更新中断就能够得到CPU的响应了，图中向下的折线箭头对应的叫“更新事件”，更新事件不会触发中断，但可以触发内部其他电路的工作。

主模式

主模式触发DAC的用途就是在使用DAC的时候，可能会用DAC输出一段波形，那就需要每隔一段时间来触发依次DAC，让它输出下一个电压点，如果用正常思路来实现的话，就是先设置一个定时器产生中断，每隔一段事件，在中断程序中调用代码手动触发一次DAC转换，然后DAC输出，这样没问题，但是这样会使主程序频繁被中断，这会影响主程序的运行和其他中断的响应，所以就设计了一个定时器的主模式，使用这个主模式可以把这个定时器的更新事件映射到触发输出TRGO（Trigger Out）的位置，TRGO直接接到DAC的触发转换引脚上，这样定时器的更新就不需要再通过中断来触发DAC转换了，仅需要把更新事件通过主模式映射到TRGO，然后TRGO就会直接去触发DAC了，整个过程不需要软件的参与，实现了硬件的自动化，这就是主模式的作用。

通用定时器

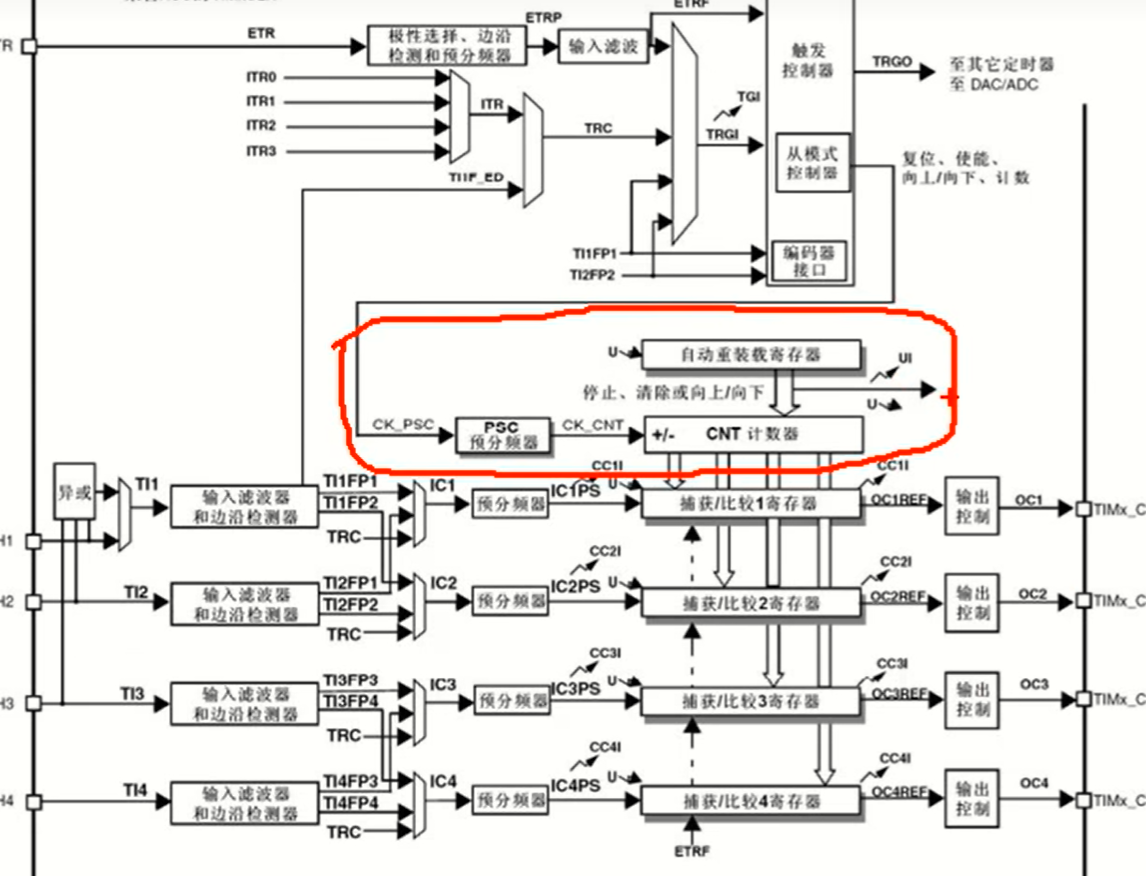

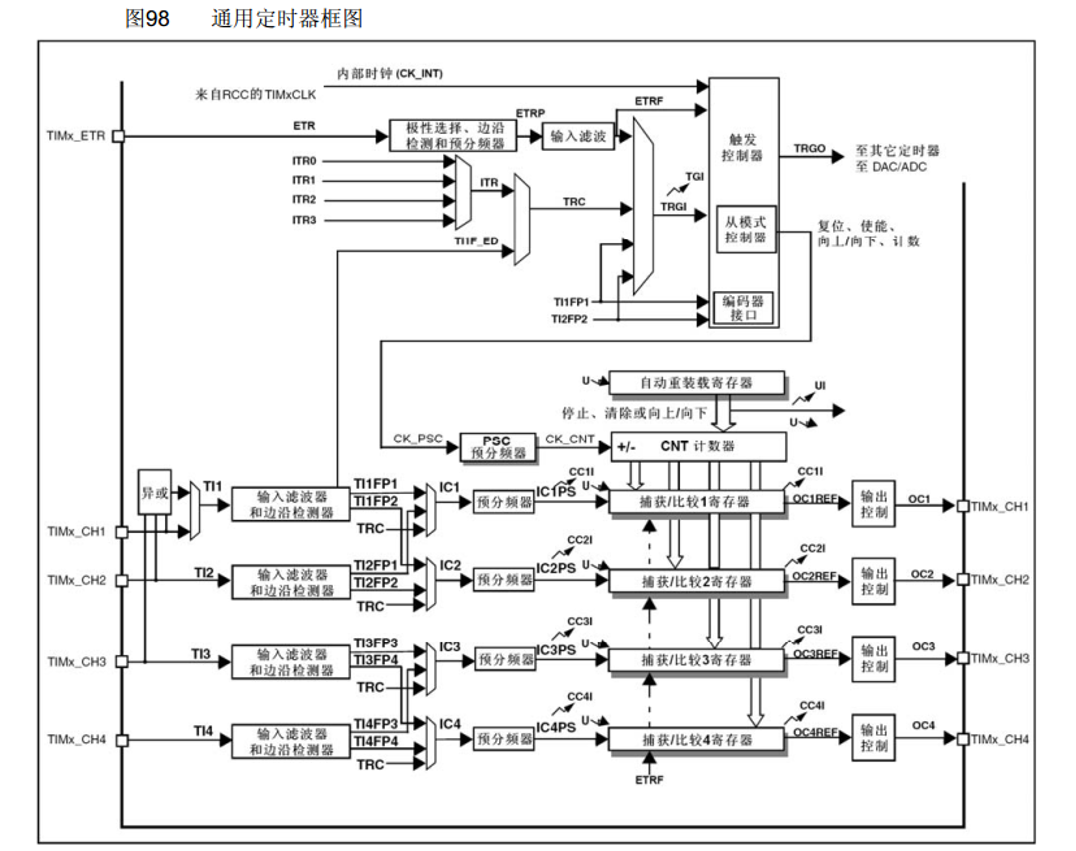

中间最核心的部分还是时基单元，这一部分和基本定时器一样，如上图的红圈范围。

计数模式

对于通用定时器而言，这个计数器的计数模式就不止向上计数这一种了，所谓向上计数，也就是计数器从0开始，向上自增，计到重装值，清零同时申请中断，然后开始下一轮，依次循环，这是向上计数。
除了这种向上计数的模式外，通用定时器和高级定时器还支持向下计数模式和中央对齐模式。
向下计数模式就是从重装值开始，向下自减，减到0之后，回到重装值同时申请中断，然后进入下一轮，依次循环，这就是向下计数。
中央对齐模式就是从0开始，先向上自增，计到重装值，申请中断，然后再向下自减，减到0，再申请中断，然后进入下一轮，依次循环。
最常用的是向上计数模式。

外部时钟

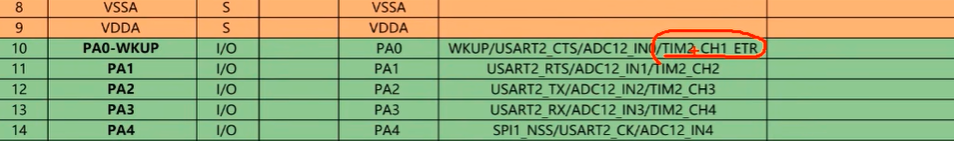

如上图，这部分就是内外时钟源选择和主从触发模式的结构，对于基本定时器而言，定时器只能选择内部时钟，也就是系统频率72Mhz，到了通用定时器这里，时钟源不仅可以选择内部的72MHz时钟，还可以选择外部时钟，第一个外部时钟是来自TIMx_ETR引脚上的外部时钟，这个ETR（External）引脚位置可参考下图定义表（对应PA0引脚）：

这里有TIM2_CH1_ETR，意思就是这个TIM2的CH1和ETR都是复用在了这个位置，表中下面还有TIM2,3,4 CH2,3,4和其他定时器的一些引脚，也都可以在这里找到，我们可以在TIM2的ETR引脚，接上一个外部方波时钟，然后配置一下内部的极性选择\(^{【注】}\)、边沿检测和预分频电路，再配置一下输入滤波电路，这两块电路可以对外部时钟进行一定的整形，因为是外部引脚的时钟，所以难免会有些毛刺（不是正好的方波），那这些电路可以对输入的波形进行滤波，同时也可以选择一下极性和预分频器。

【注】在电子电路或定时器等设备中，极性选择通常指对信号的有效状态（如高低电平）或触发边沿（上升沿 / 下降沿）进行设定的功能。
比如选择 “高电平有效” 还是 “低电平有效”，或是选信号从低到高跳变（上升沿）还是从高到低跳变（下降沿）时触发动作，就像设定 “开关按下去通电” 还是 “松开时通电”。

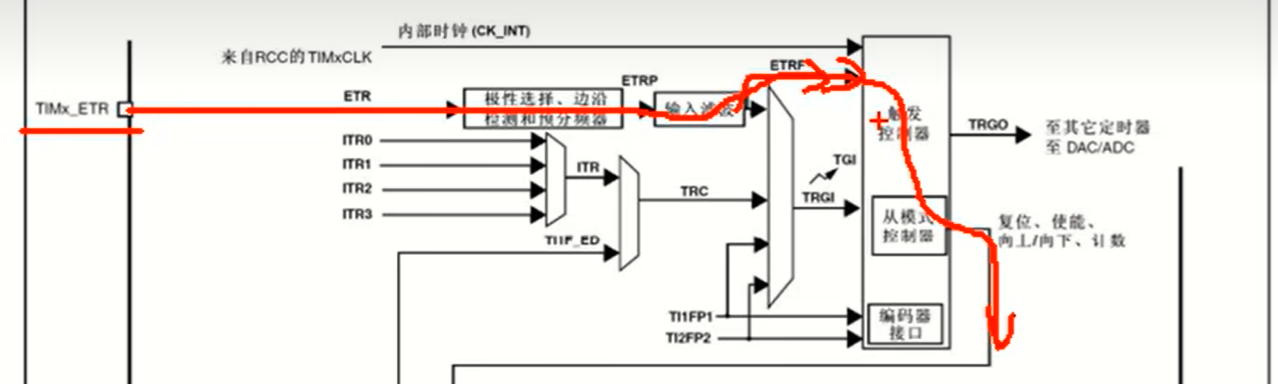

最后，如上图，滤波后的信号，兵分两路，上面一路ETRF进入触发控制器，紧跟着就可以选择作为时基单元的时钟了，如果想用ETR外部引脚提供时钟，或者相对ETR时钟进行计数，把这个定时器当作计数器来用的话，那就可以配置这一路的电路，在stm32中，这一路也叫做“外部时钟模式2”。

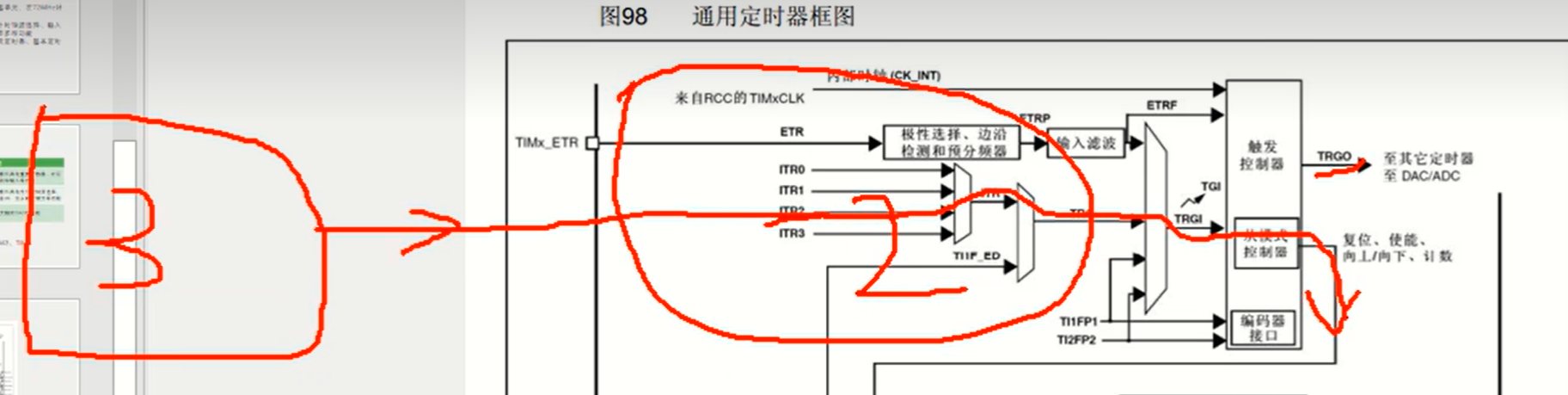

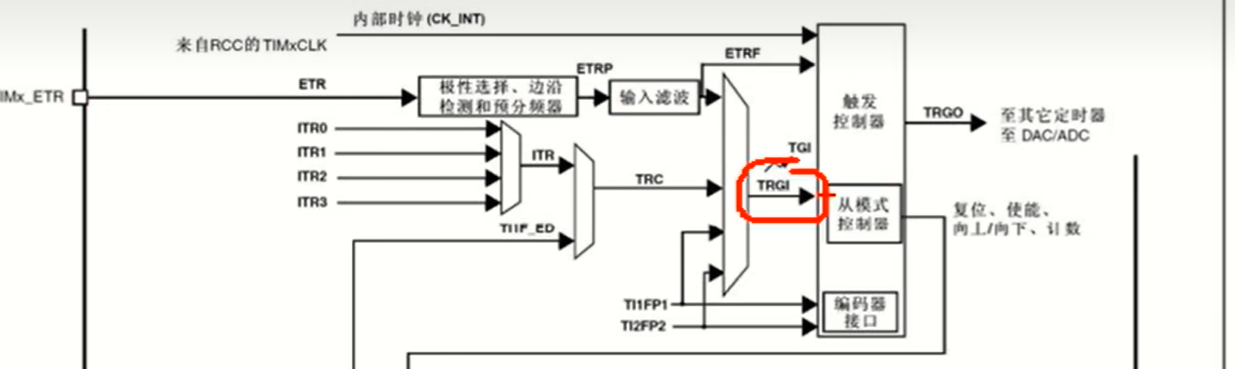

如上图，除了外部ETR引脚可以提供时钟外，下面还有一路可以提供时钟，就是TRGI（Trigger In），它主要是用作触发输入来使用的，这个触发输入可以触发定时器的从模式，当TRGI当作外部时钟来使用的时候，这一路就叫做“外部时钟模式1”，通过这一路的外部时钟有：ETR引脚的信号、ITR信号

【注】

触发输入（TRGI，Trigger In）：指定时器的一种输入信号通道，专门用来接收外部或其他设备发来的触发信号。就像一个 “启动指令入口”，这个信号可以是脉冲、电平跳变等，用于触发定时器执行特定操作。

从模式：定时器的一种工作模式，此时定时器不自主运行，而是像 “从属设备” 一样，受外部触发信号（这里即 TRGI 触发输入）的控制。比如触发信号到来时，定时器才开始计数、复位计数或停止计数等，相当于 “听令行事” 的模式。

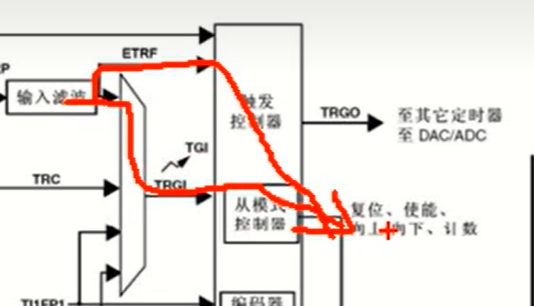

如上图，这里ETR引脚既可以通过上面这一路来当作时钟，又可以通过下面这一路来当作时钟，两种情况对于时钟输入而言是等价的，只不过下面这一路输入会占用触发输入的通道而已。

如上图，ITR信号，这一部分的时钟信号是来自其他定时器的，从右侧可以看出，这个主模式的输出TRGO可以通向其他定时器，那通向其他定时器的时候，就接到了其他定时器的ITR引脚上来了，ITR0到ITR3分别来自其他4个定时器的TRGO输出，具体连接方式如下图：

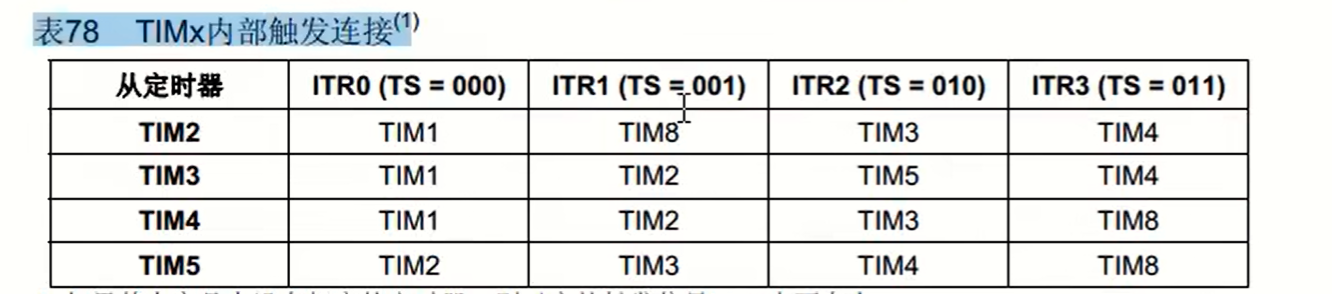

这里可以看到，TIM2的ITR0是接在了TIM1的TRGO上的，ITR1接在了TIM8，ITR2接在了TIM3，ITR3接在了TIM4，其他定时器也都可以参照上图的表格，这就是ITR和定时器的连接关系。

如上图，通过这一路我们就可以实现定时器级联的功能，比如我们可以先初始化TIM3，然后使用主模式把它的更新事件映射到TRGO上，接着再初始化TIM2，这里选择ITR2，对应的就是TIM3的TRGO，然后后面再选择时钟为外部时钟模式1，这样TIM3的更新事件就可以驱动TIM2的时基单元，也就实现了定时器的级联，

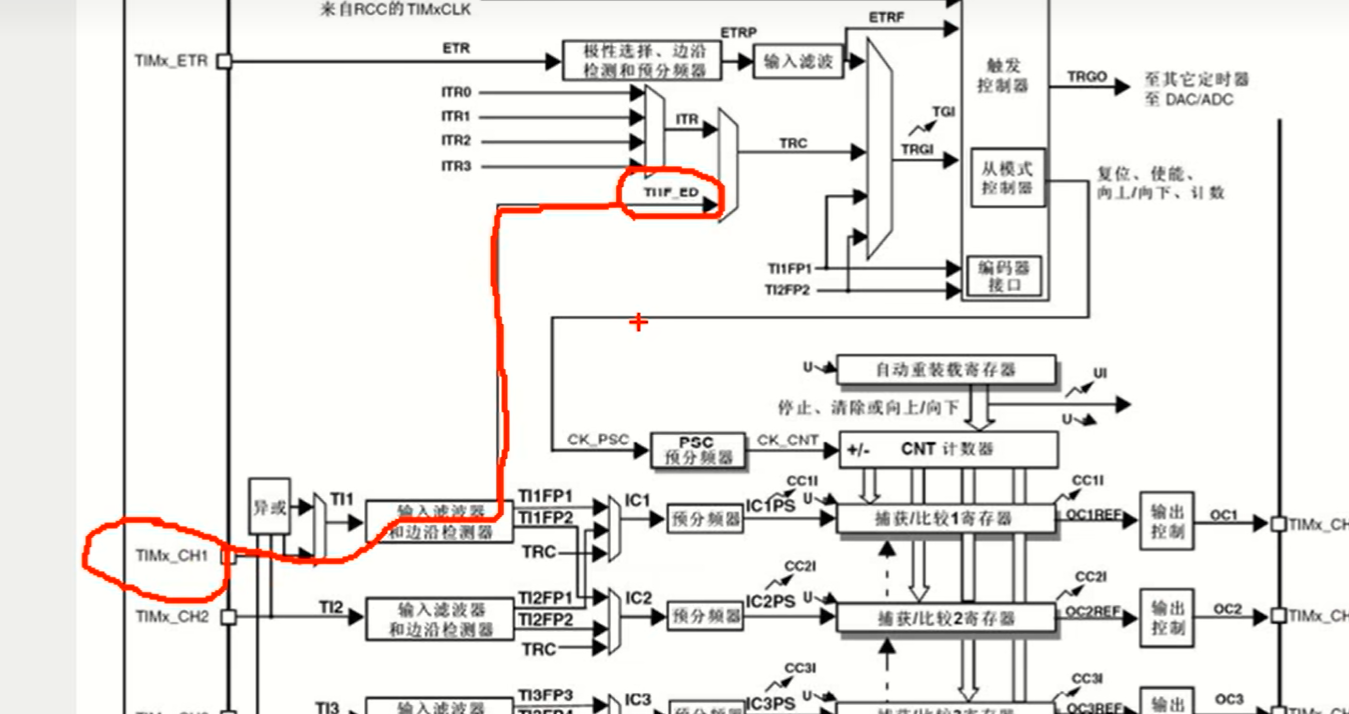

如上图，这里还可以选择TI1F_ED，这里连接的是输入捕获单元的CH1引脚，也就是从CHI1引脚获得时钟，这里后缀加一个ED（Edge）就是边沿的意思，也就是通过这一路输入的时钟，上升沿和下降沿均有效。

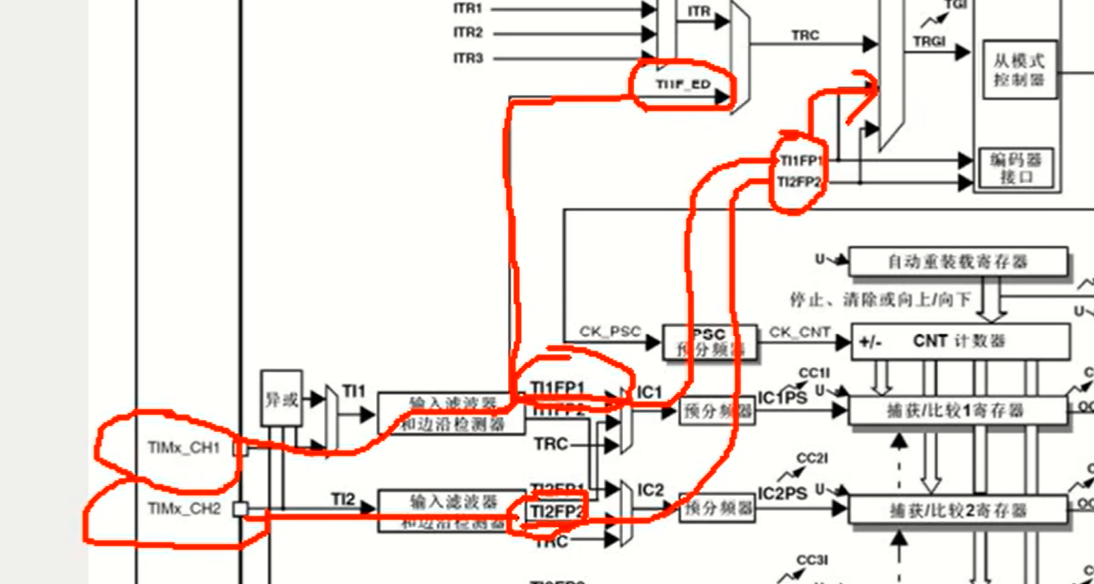

如上图，这个时钟还能通过TI1FP1和TI2FP2获得，其中TI1FP1连接到了CH1引脚的时钟，TI2FP2连接到了CH2引脚的时钟。
总结：外部时钟模式1的输入可以是ETR引脚、其他定时器、CH1引脚的边沿、CHI1引脚和CH2引脚，一般情况下，外部时钟设置ETR引脚就可以了，下面设置这么复杂的输入，不仅仅是为了扩大时钟输入的范围，更多地还是为了某些特殊的应用场景而设计的，比如为了定时器的级联而设计了ITR那部分，图中下面部分后面讲到输入捕获和测频率的时候还会继续讲到。

对于时钟输入而言，最常用的还是内部的72Mhz时钟，如果要使用外部时钟，首选ETR引脚外部时钟模式2的输入，如果要使用外部室长，首选ETR引脚外部时钟模式2的输入，这一路最简单最直接。

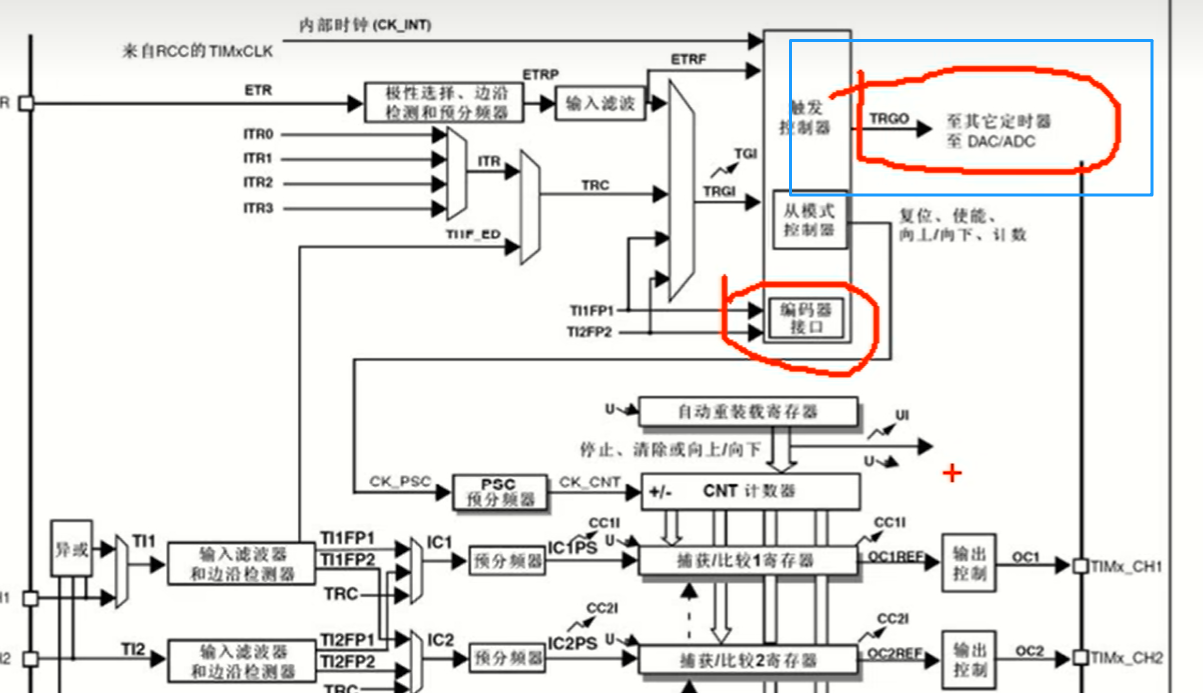

编码器接口

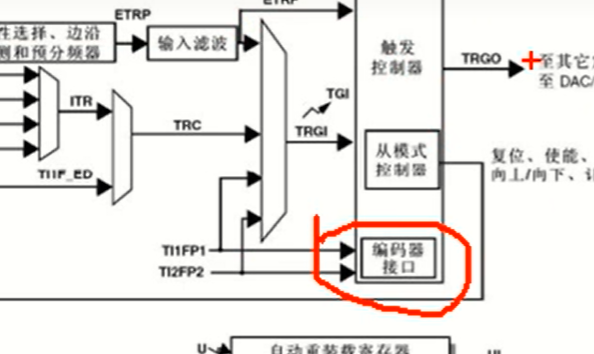

如上图，编码器接口可以读取正交编码器的输出波形。

主模式输出

如上图，蓝色圈的部分就是定时器的主模式输出，这部分电路可以把内部的一些事件映射到TRGO引脚上，比如刚才的基本定时器分析，将更新事件映射到TRGO，用于触发DAC，这里也算一样，我们可以把定时器内部事件映射到TRGO，用于触发其他定时器、DAC或者ADC，这个触发输出的范围是比基本定时器更广一些。

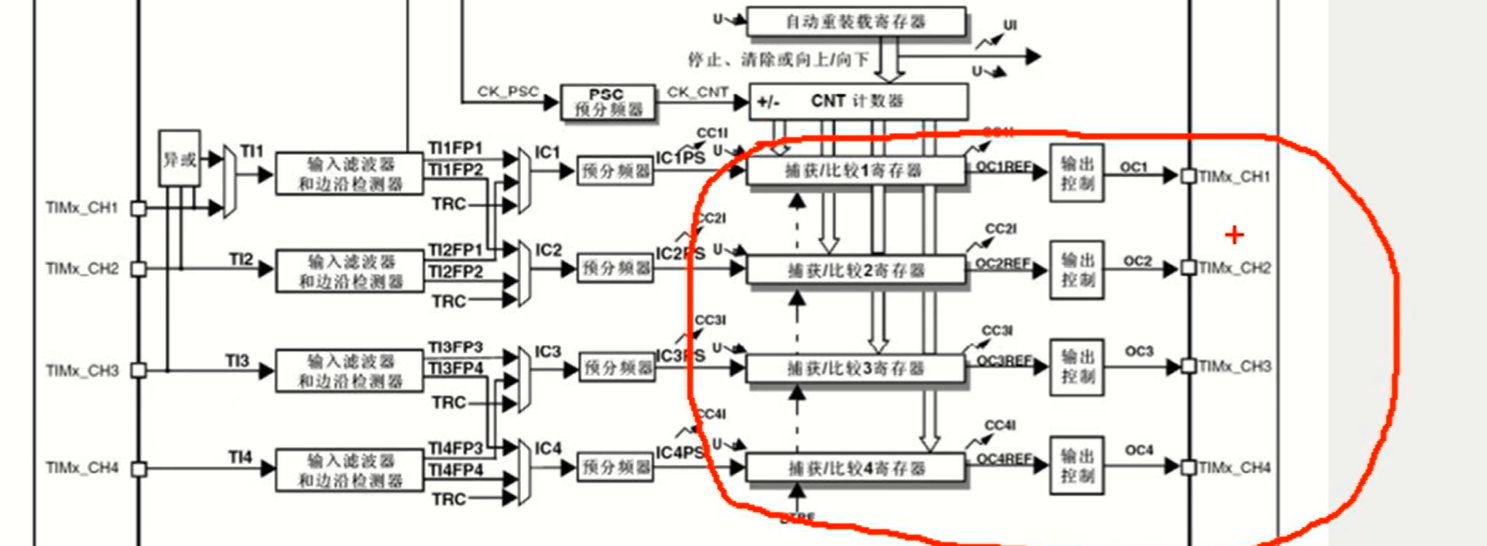

如上图，也就是整个定时器下一半部分，右侧这个是输出比较电路，总共又4个通道，分别对应CH1到CH4的引脚，可以用于输出PWM波形，驱动电机。

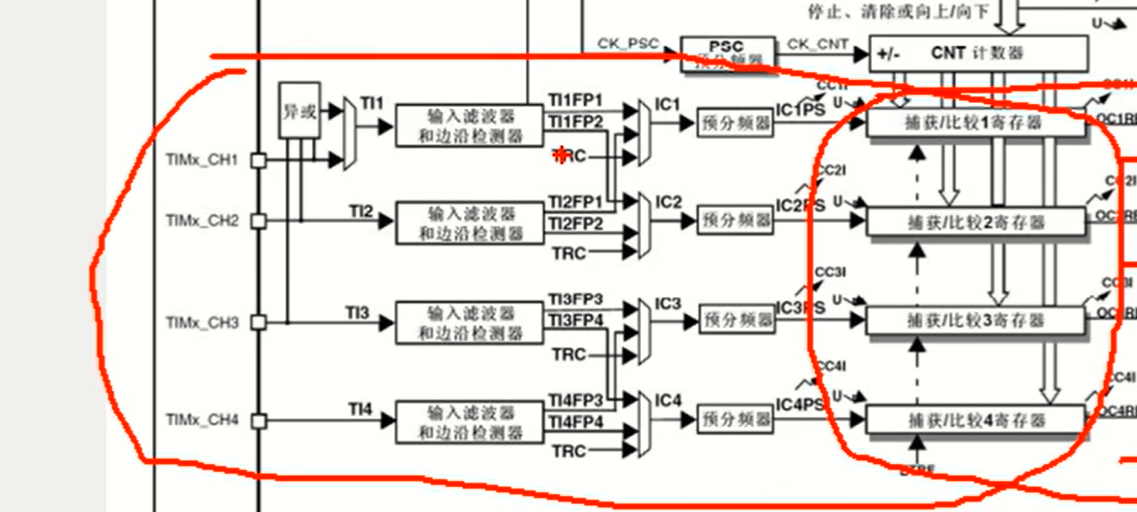

如上图，也就是整个定时器的左下半部分，这一块是输入捕获电路，也是有四个通道，对应的也是CH1到CH4的引脚，可以用于测输入方波的频率等。

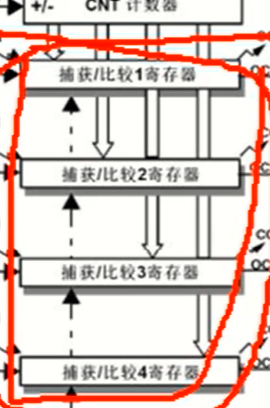

如上图，也就是整个定时器的中下部分，这个寄存器是捕获/比较寄存器，是输入捕获和输出比较电路共用的，因为输入捕获和输出比较不能同时使用，所以这里的寄存器是共用的，引脚也是共用的。

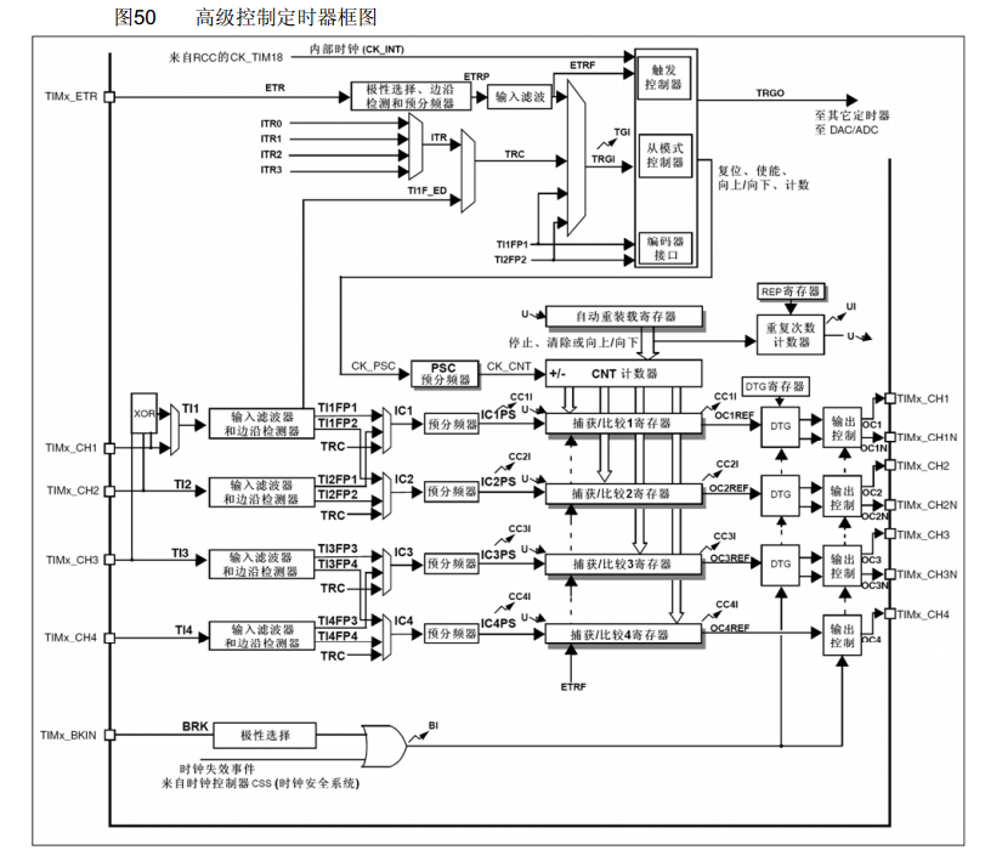

高级定时器

高级定时器主要改动的是右下角这一部分

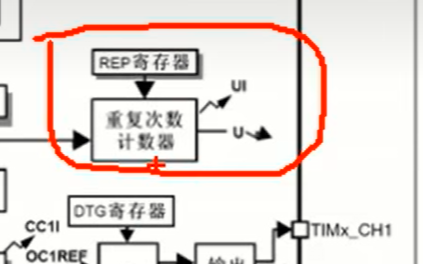

如上图，申请中断的地方，增加了一个重复次数计数器，有了这个计数器之后，就可以实现每隔几个计数周期才发生依次更新事件和更新中断，如果没有这个重复次数计数器，那就是每个计数周期完成后都会发生更新，现在有个计数器在这里，可以实现每隔几个周期再更新一次，这就相当于对输出的更新信号又做了一次分频，那对于高级计时器，之前计算的最大定时时间59秒多，在这里还需要再乘一个65536，这就又提升了很多的定时时间了。

如上图，红圈圈起来的这些就是高级定时器对输出比较模块的升级了。

如上图，DTG（Dead Time Generate）是死区生成电路。

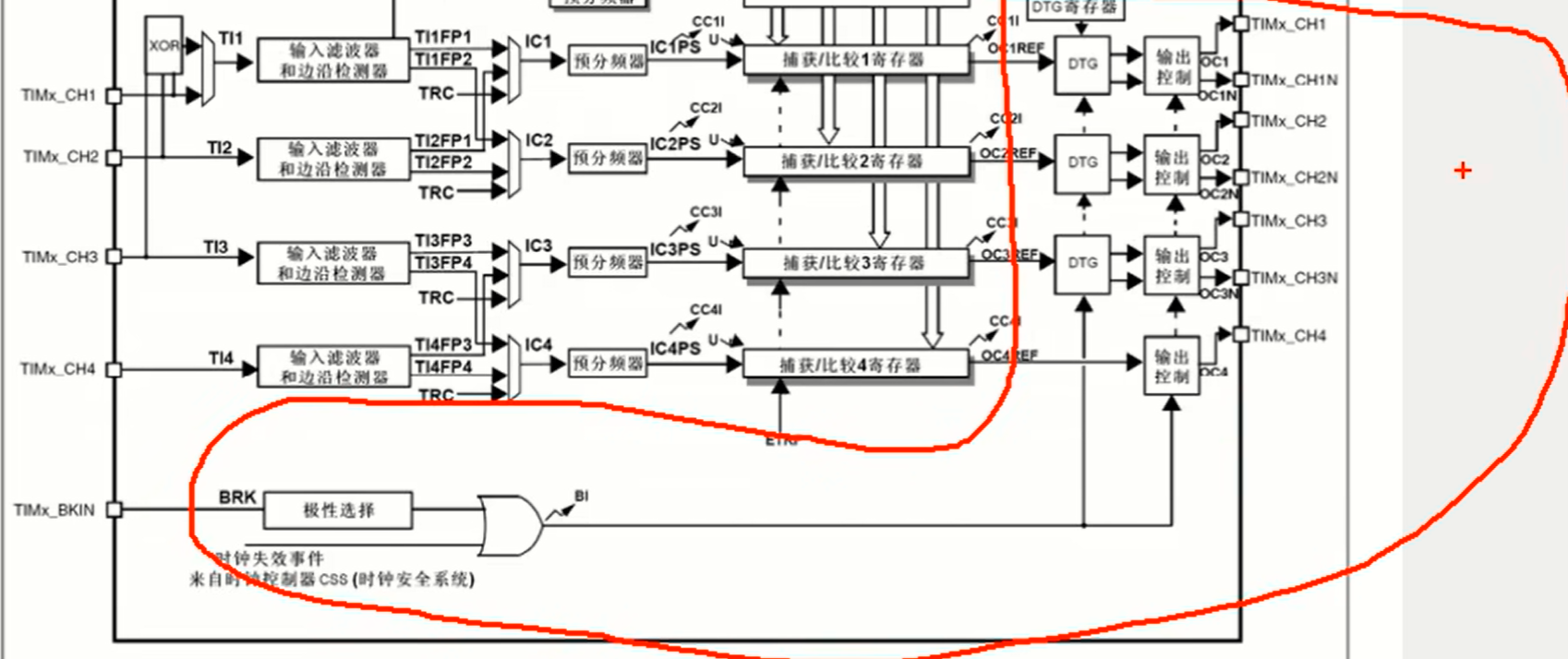

如上图，右边的输出引脚由原来的一个，变为两个互补的输出，可以输出一对互补的PWM波，这些电路是为了驱动三相无刷电机的，三相无刷电机常用于四轴飞行器、电动车的后轮、电钻等。

如上图，因为三相无刷电机的驱动电路有3个桥臂，每个桥臂由两个大功率开关管来控制，总共需要6个大功率开关管来控制。

如上图，所以这里输出PWM引脚的前三路就变味了互补的输出。而第四路却没什么变化，因为三相电机只需要三路就行了，为了防止互补输出的PWM驱动桥臂时，在开关切换的瞬间，由于器件的不理想，造成短暂的直通现象\(^{【注】}\)，所以前面就加上了死区生成电路，在开关切换的瞬间，产生一定时长的死区，让桥臂的上下管全都关断，防止直通现象。

【注】在电子电路（尤其是互补输出的功率电路，如电机驱动的 H 桥、半桥等）中，直通现象指的是同一桥臂的上下两个功率器件（如 MOS 管、IGBT）同时处于导通状态，导致电源正负极通过这两个器件直接短路的情况。

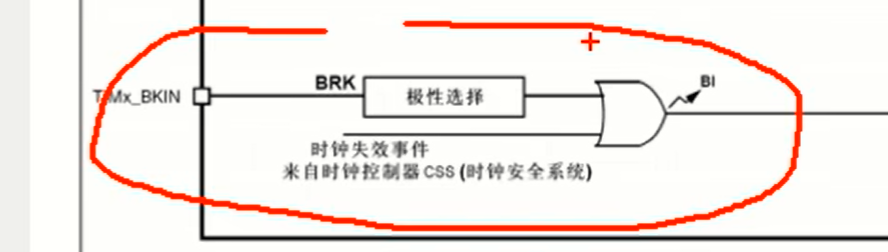

如上图，这里是刹车输入的功能，这个是为了给电机驱动提供安全保障的，如果外部引脚BKIN（Break IN）产生了刹车信号\(^{【注】}\)，或者内部时钟失效，产生了故障，那么控制电路就会自动切断电机的输出，防止意外的发生，

【注】在电子控制（尤其是功率电路、电机驱动等场景）中，刹车信号是一种用于紧急关停设备的控制信号。
比如，当系统检测到过流、过压、故障等危险情况时，会发出刹车信号，这个信号传入定时器或功率器件后，会立即切断输出、停止设备运行（像电机停转、功率开关关闭），相当于给设备 “踩急刹车”，防止损坏或危险扩大。

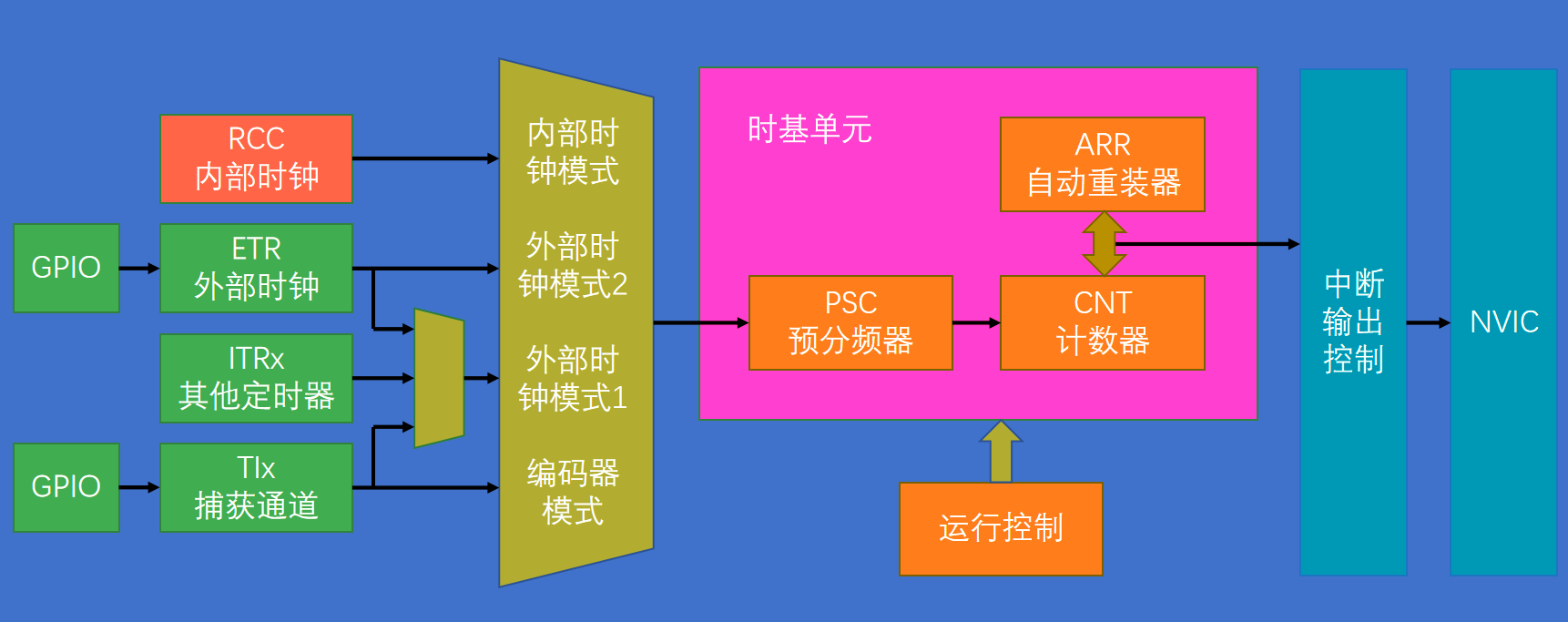

定时中断基本结构

预分频器时序

CK_PSC：预分频器输入时钟，不断运行，选内部时钟的话一般是72Mhz
CNT_EN：计数器使能，高电平计数器正常运行，低电平计数器停止

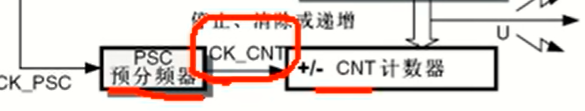

CKCNT：定时器时钟，它既是预分频器的时钟输出，也算计数器的时钟输入。
、

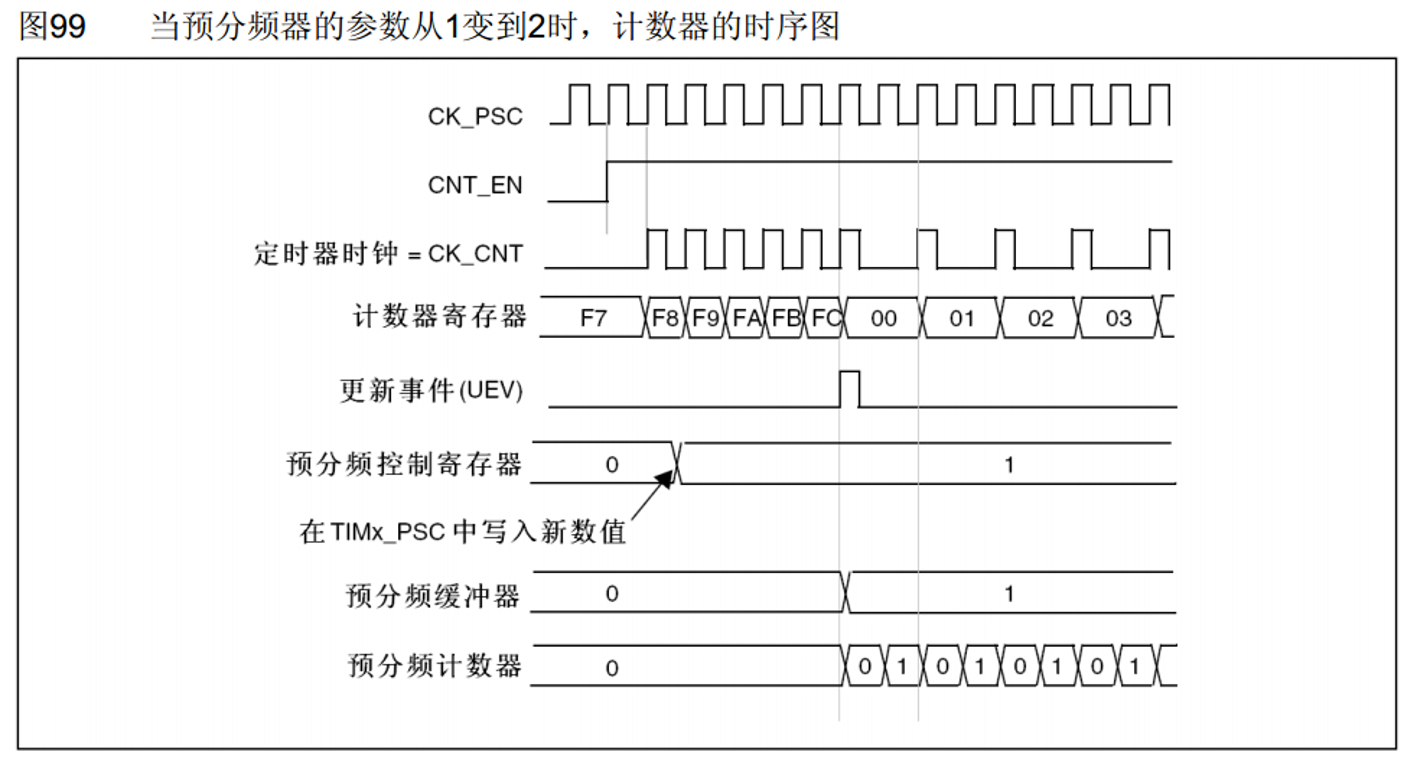

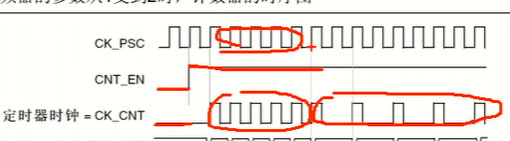

从时序图可以看到，开始时，计数器未使能，计数器时钟不运行，然后使能后，前半段，预分频器系数为1，计数器的时钟等于预分频器前的时钟，后半段，预分频器变为2，计数器的时钟也就变为预分频器前时钟的一半了，如下图：

如上图，在计数器时钟的驱动下，下面的计数器寄存器也跟随时钟的上升沿不断自增，在中间这个位置FC之后，计数值变为0了，这里虽然没写，但是可以推断出ARR自动重装值就是FC，当计数值计到和重装值相等，并且下一个时钟来临时，计数值才清零。

如上图，下面这里产生一个更新事件，这就是一个计数周期的工作流程，

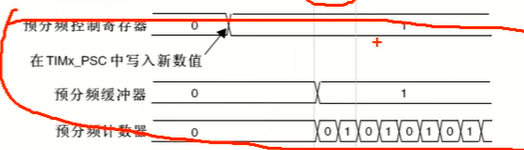

如上图，时序图下面还有3行时序，这里描述的是预分频寄存器的一种缓冲机制，也就是这个预分频寄存器实际上是有两个，一个是预分频控制寄存器，供我们读写用的，它并不直接决定分频系数，另外还有一个预分频缓冲器或者说是影子寄存器，这个缓冲寄存器才是真正起作用的寄存器，比如在某个时刻，把预分频寄存器由0改成了1，如果在此时立刻改变时钟的分频系数，那么就会导致下图中，在一个计数周期内，前半部分和后半部分的频率不一样：

这里计数计到一半，计数频率突然就会改变了，这一般不会有什么问题，但是stm32的定时器比较严谨，设计了这个缓冲寄存器，这样，当计数计到一半的时候改变了分频值，这个变化并不会立刻生效，而是会等到本次计数周期结束时产生了更新事件，预分频寄存器的值才会被传递到缓冲寄存器里面区，才会生效，所以即使在计数中途改变了预分频值，计数频率仍然会保持原来的频率，如下图：

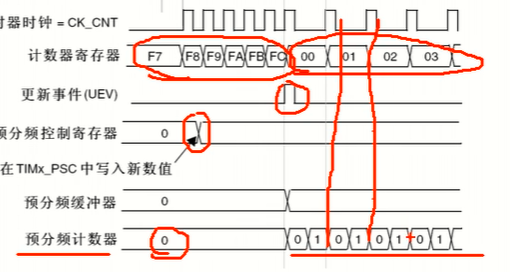

直到本轮计数完成，在下一轮计数时，改变后的分频值才会起作用，预分频器内部实际上也是靠计数来分频的，当预分频值为0时，计数器就一直为0，直接输出原频率，当预分频值为1时，计数器就0、1、0、1、0、1、0、1这样计数，在回到0的时候，输出一个脉冲，如下图：

这样输出频率就是输入频率的二分频，预分频器的值和实际的分频系数直接有一个数的偏移，那就有这样一个公式：计数器计数频率：\(\text{CK_CNT}=\frac{\text{CK_PSC}}{\text{PSC} + 1}\)

【注】

公式来源逻辑：
预分频器的作用是将输入时钟 CK_PSC 分频，让计数器以更低频率 CK_CNT 运行。预分频寄存器 TIMx_PSC 中存储的参数为 PSC，但 分频逻辑是“每经过 PSC+1 个 CK_PSC 脉冲，才产生1个 CK_CNT 脉冲”（因为计数器从0开始计数，到 PSC 时触发分频，实际经历了 PSC+1 个输入周期）。

通俗理解：
假设 CK_PSC 是“秒表每秒跳1下”，PSC=1 时，秒表要跳 2下（1+1）才让计数器加1，相当于计数器的“秒表”变慢了——原来1秒跳1下，现在2秒跳1下，频率就是 CK_PSC / 2。以此类推，PSC 越大，CK_CNT 频率越低，公式 CK_CNT = CK_PSC / (PSC + 1) 就对应这个分频规律。

（核心：PSC 是分频系数减1，因为计数从0开始，到PSC时完成一次分频，总周期数是PSC+1。）

计数器时序

计数器溢出频率：CK_CNT_OV = CK_CNT / (ARR + 1)
= CK_PSC / (PSC + 1) / (ARR + 1)

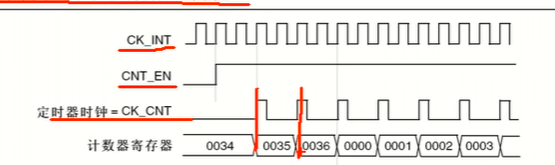

CK_INT内部时钟，72MHz；CNT_ENT，时钟使能，高电平启动；CK_CNT，计数器时钟，因为分频系数为2，所以这个频率是CK_INT的频率除2，然后计数器在这个时钟每个上升沿自增，如下图：

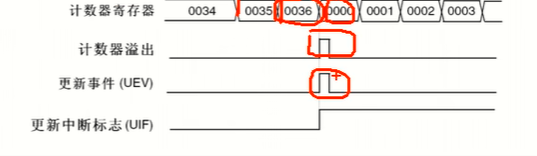

当自增到0036的时候发生溢出，再来一个上升沿，计数器清零，计数器溢出，产生一个更新事件脉冲，还会置一个更新标志位UIF，如下图：

这个标志位只要置1了，就会去申请中断，中断响应后，需要在中断程序中手动清零。
计数器溢出频率：\(\text{CK_CNT_OV}=\frac{\text{CK_CNT}}{\text{ARR}+1}=\frac{\text{CK_PSC}}{\frac{\text{PSC}+1}{\text{ARR}+1}}\)

【注】

公式拆解逻辑：
计数器溢出频率由 “预分频后的时钟（CK_CNT）” 和 “计数周期数（ARR+1）” 共同决定，分两步推导：

第一步：预分频得到 CK_CNT：
输入时钟 CK_PSC 经过预分频器（参数 PSC），分频后时钟频率为 CK_CNT = CK_PSC / (PSC + 1)（PSC+1 是因为计数器从0开始，到PSC时完成一次分频，实际经历 PSC+1 个输入周期）。

第二步：计算溢出周期：
计数器从 0 计数到 ARR 时触发溢出，总共经历 ARR + 1 个 CK_CNT 周期（比如 ARR=3，计数过程是 0→1→2→3，共4个周期）。因此，溢出频率为 CK_CNT_OV = CK_CNT / (ARR + 1)。

合并公式：
将第一步的 CK_CNT 代入第二步，得到最终公式：
CK_CNT_OV = CK_PSC / (PSC + 1) / (ARR + 1)，体现 预分频（PSC）和自动重装（ARR）共同降低溢出频率 的逻辑。

通俗类比：
把 CK_PSC 想象成“每秒跳10下的秒表”，PSC=1 时，秒表要跳 2下（1+1）才让计数器加1（即 CK_CNT 是5下/秒）；若 ARR=3，计数器要数 4下（3+1）才溢出。最终溢出频率就是 10/(1+1)/(3+1) = 1.25 次/秒——相当于每秒只溢出1.25次，完美对应公式的分频逻辑！

预分频器为了防止计数中途更改数值造成错误，设计了缓冲寄存器，这个计数器那肯德也少不了这样的设计了。

如上图，在结构图，带着阴影的寄存器，都是有影子寄存器这样的缓冲机制的，包括预分频器，自动重装寄存器和下面的捕获比较寄存器，所以计数的这个ARR自动重装寄存器，也是有一个缓冲寄存器的，并且这个缓冲寄存器是用还是不用，是可以自己设置的。

计数器无预装时序

这个就是没有缓冲寄存器的情况，在这里，计数器正在进行自增计数，突然更改自动加载寄存器，就是自动重装寄存器，由FF改成了36，那计数值的目标值就由FF变成了36，所以这里计到36之后，就直接更新，开始下一轮计数，如下图：

这里不使用影子寄存器，F5改到36立刻生效，但此时计数值已经到了F1，已经超过了36，F1只能增加但它的目标却是36，比它还小，这样F1就只能一直加，直到加到FFFF，再回到0，再加到36，才能产生更新，这就会造成一些小问题

计数器有预装时序

这个就是有缓冲寄存器的情况，通过设置这个ARPE位，就可以选择是否使用预装功能，在计数的中途，突然把计数目标由F5改成了36，下面的影子寄存器才是真正起作用的，它还是F5，所以现在计数的目标还是计到F5，产生更新事件，同时，要更改的36才被传递到影子寄存器，在下一个计数周期，这个更改的36才有效，所以可以看出，引入这个影子寄存器的目的实际上是为了同步。就是让值得变化和更新事件同步发生，防止在运行途中更改造成错误。

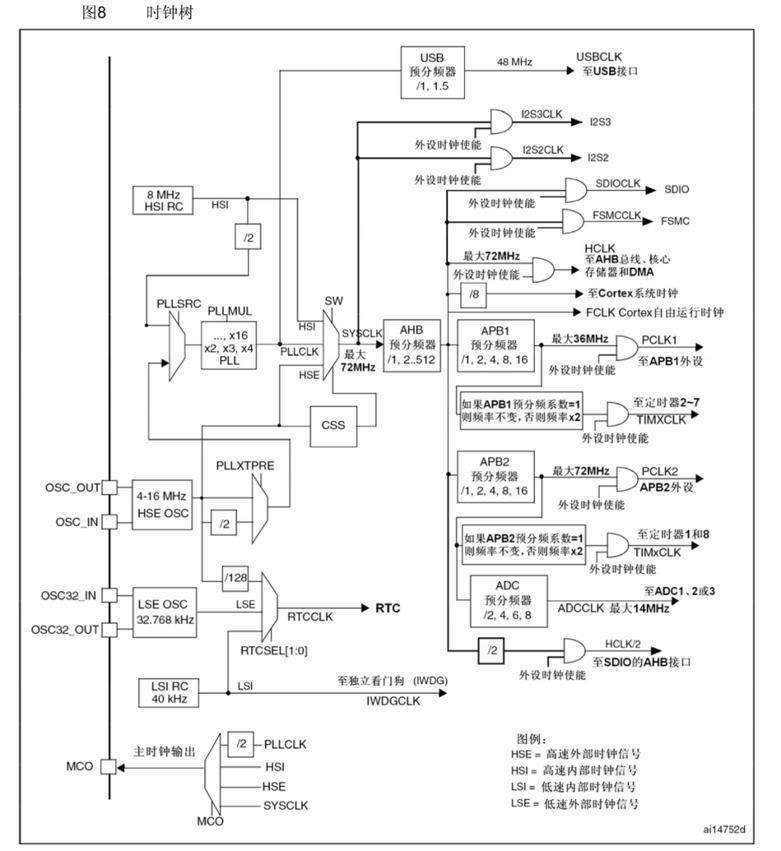

RCC时钟树

这个时钟树，就是stm32中用来产生和配置时钟，并且把配置好的时钟发送到各个外设的系统，时钟是所有外设运行的基础，所以时钟也算最先需要配置的东西，程序中主函数之前还会执行一个SystemInit函数，这个函数就是为了配置这个时钟树的，ST公司已经写好了配置这个时钟树的SystemInit函数。

时钟产生电路

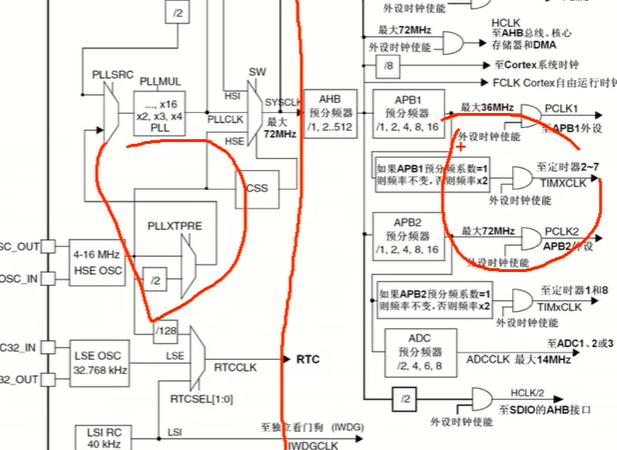

如上图，界限左边是时钟产生电路，右边的是时钟分配电路，中间的SYSCLK就是系统时钟72MHz，在时钟产生电路，有四个震荡源，分别是内部8MHz高速RC振荡器，外部的4-16MHz告诉石英晶体振荡器，也就是晶振，一般都是接8MHz，外部额32.768KHz低速晶振，这个一般是给RTC提供时钟的，最后是内部的40KHz低速RC振荡器，这个可以给看门狗\(^{【注】}\)提供时钟，上面的告诉晶振是用来提供系统时钟的，AHB、APB2、APB1的时钟都是来源这两个告诉晶振，这里内部和外部都有一个8MHz的晶振，都是可以用的，只不过外部的石英振荡器比内部的RC振荡器更加稳定，所以一般我们都用外部晶振，如果系统很简单，不需要精确时钟，那也是可以使用内部RC振荡器的，这样就可以省下外部晶振的电路了。

【注】在 STM32 单片机中，看门狗（Watchdog）是一种用于监控程序运行状态的定时器外设，核心作用是防止程序因异常（如死循环、跑飞、硬件故障等）陷入不可恢复的状态，确保系统在异常时能自动复位并重新启动，提升系统可靠性。

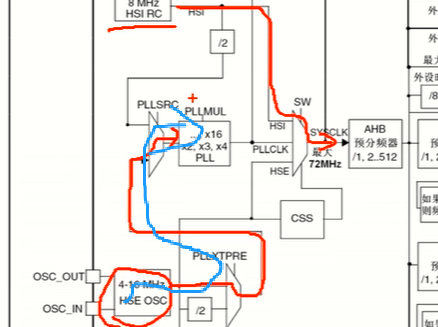

在SystemInit函数里，ST是这样来配置时钟的，首先它会启动内部时钟，选择内部8MHz为系统时钟，暂时以内部8MHz的时钟运行，然后再启动外部时钟，配置外部时钟走下图这一路（蓝色线）：

进入PLL锁相环\(^{【注】}\)进行倍频，8MHz倍频9倍，得到72MHz，等到锁相环输出稳定后，选择锁相环输出为系统时钟，这样就把系统时钟由8MHz切换为了72MHz

【注】

什么是PLL锁相环：
简单说，PLL是一个“智能调节器”，能让输出信号的频率和输入信号保持固定的倍数关系，而且两者节奏（相位）完全同步，就像“跟着基准信号按比例跳舞”。

核心作用：
把一个低频的“基准信号”（比如单片机里的8MHz晶振），稳定地转换成高频信号（比如72MHz），既放大了频率，又保证信号稳定不“跑偏”。

工作过程（通俗版）：

先“对比”：拿输入的基准信号和自己输出的信号比，看频率和节奏对不对得上；

再“调错”：如果对不上，就算出差距，慢慢调整输出信号的频率；

最后“锁定”：直到输出信号和基准信号的频率成固定倍数（比如10倍），节奏完全同步，就像“锁”在一起了，这就是“锁相”。

生活比喻：
好比你跟着音乐节拍走路，PLL就是你的“大脑”——先听音乐（基准信号），再调整步伐（输出信号），直到步伐频率正好是音乐节拍的2倍（比如音乐每秒1拍，你每秒走2步），而且每一步都踩在节拍上，这就是PLL的“锁相”效果。

如果外部晶振出现问题，可能会导致一个现象，程序时钟慢了大概10倍，比如你用定时器定一个1s的时间，结果过了大概10s才进中断，如果外部晶振出问题了，系统时钟就无法切换到72MHz，那它就会以8MHz运行，8MHz相比较72MHz，大概就慢了10倍。

如上图，这里还有个CSS（Clock Security System），这个是时钟安全系统，它也是负责切换时钟的，它可以检测外部时钟的运行状态，一旦外部时钟失效，它就会自动把外部时钟切换回内部时钟，保证系统时钟的运行，防止程序卡死造成事故。

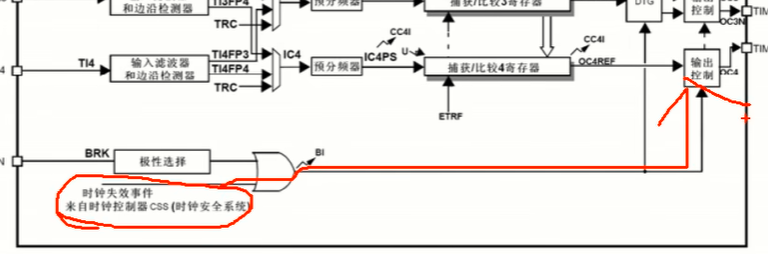

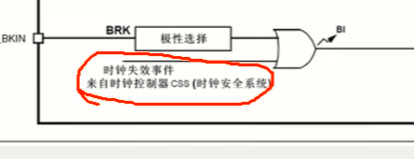

高级定时器中，也有CSS的身影，在刹车输入这里，一旦CSS检测到外部时钟失效，这里通过或门，就会立刻反应到输出比较这里，如下图：

让这个输出控制的电机立刻停止，防止意外，这就是stm32里面的一些安全保障措施。

时钟分配电路

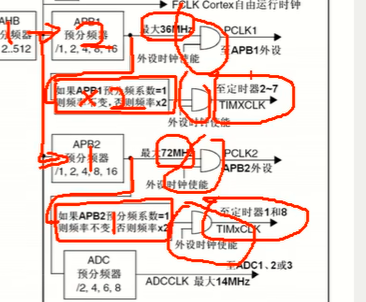

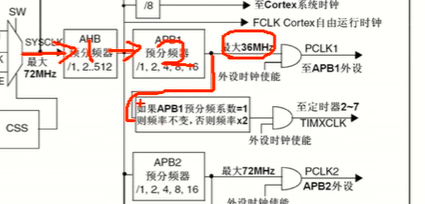

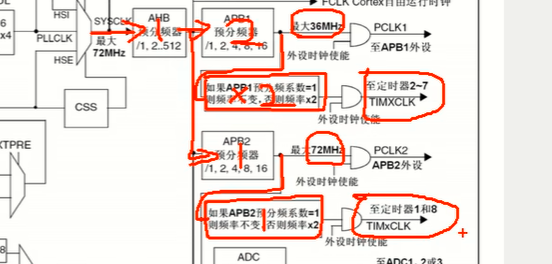

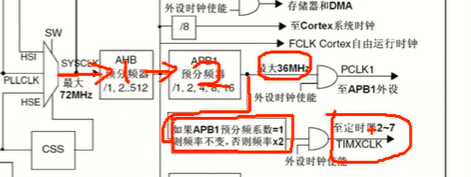

如上图，首先系统时钟72MHz进入AHB总线，AHB总线有个预分频器，在SystemInit里配置的分频系数为1，那AHB的时钟就是72Mhz，然后进入APB1总线，这里配置的分频系数是2，所以APB1总线的时钟为72MHz/2=36MHz，通用定时器和基本定时器是接在APB1上的，而APB1的时钟是36MHz，按理说它们的时钟应该是36MHz，但是定时器的时钟都是72MHz，这个原因如下图：

如果APB1预分频系数=1，则频率不变，否则乘2。
