41. 构建一个好用的8位寄存器

不用在意高阻态，OE是控制读的，加下拉电阻变成0了

把按钮换回时钟输入，方便我们接下来使用

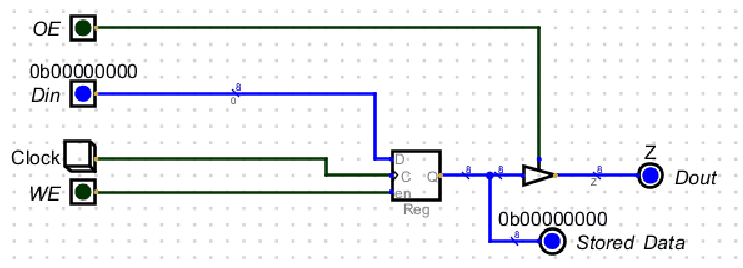

简化与抽象：8位寄存器的封装与功能解析

为降低计算机系统的理解复杂度，需对底层硬件进行功能封装——将复杂电路抽象为“输入-输出-控制”接口。以下以8位寄存器为例，解析其设计目标、引脚功能与工作逻辑。

一、设计目标：临时数据存储单元

8位寄存器是CPU内部的基础存储组件，核心作用：

• 临时保存8位二进制数据（如运算的中间结果、指令的操作数）；
• 支持受控读写（通过使能信号决定何时存储/输出数据）；
• 与CPU时钟同步（确保操作节奏匹配系统时序）。

二、引脚功能与定义

寄存器通过一组“引脚（信号接口）”与外部交互，各引脚的功能如下：

1. 写允许（WE, Write Enable）

• 作用：控制是否将输入数据（Din）写入寄存器。
• 逻辑：
  • \(\text{WE} = 1\)（高电平）：允许写入，Din的数据可被存储；
  • \(\text{WE} = 0\)（低电平）：禁止写入，寄存器保持当前存储值。

2. 输出允许（OE, Output Enable）

• 作用：控制是否将内部存储数据输出到Dout。
• 逻辑：
  • \(\text{OE} = 1\)（高电平）：允许输出，内部数据（Stored Data）传递到Dout；
  • \(\text{OE} = 0\)（低电平）：禁止输出，Dout为高阻态（不对外传递数据）。

3. 时钟信号（Clock）

• 作用：同步数据写入操作，确保“写动作”与CPU时序一致。
• 触发条件：通常在时钟边沿（上升沿/下降沿）执行写入（具体依赖寄存器类型，如D触发器）。

4. 输入数据（Din, Data In）

• 作用：传递待存储的8位二进制数据（范围为 \(0000\ 0000_2\) 到 \(1111\ 1111_2\) ，对应十进制 \(0\) 到 \(255\) ）。
• 特性：仅当 \(\text{WE} = 1\) 且时钟触发时，Din的数据才会被存储。

5. 输出数据（Dout, Data Out）

• 作用：输出寄存器内部存储的数据（Stored Data）。
• 特性：仅当 \(\text{OE} = 1\) 时，Dout才会反映Stored Data的值；否则对外呈现高阻态（相当于“断开”，不传递有效电平）。

6. 内部存储观察（Stored Data）

• 作用：调试用接口，直接显示寄存器内部保存的数据（便于观察存储状态，非实际硬件必需引脚，仅用于简化理解）。

三、工作逻辑：读写与保持状态

寄存器的核心行为可分为写操作、读操作、保持状态，由WE、OE、Clock协同控制：

1. 写操作（存储数据）

条件：\(\text{WE} = 1\) + 时钟边沿触发（如上升沿）。
流程：

1. Din输入8位数据（如 \(0001\ 0101_2\) ，对应十进制 \(21\) ）；
2. WE置为高电平（\(\text{WE} = 1\) ），允许写入；
3. 时钟信号到达上升沿（或下降沿，依设计而定），触发存储；
4. 寄存器将Din的数据存入内部存储单元，Stored Data更新为输入值。

2. 读操作（输出数据）

条件：\(\text{OE} = 1\)。
流程：

1. 寄存器内部已存储数据（如 \(0001\ 0101_2\) ）；
2. OE置为高电平（\(\text{OE} = 1\) ），允许输出；
3. 内部存储数据（Stored Data）通过Dout对外输出，呈现为8位二进制信号。

3. 保持状态（数据不变）

条件：\(\text{WE} = 0\)（禁止写入）或 \(\text{OE} = 0\)（禁止输出）。
行为：

• 若 \(\text{WE} = 0\)：无论Din输入如何变化，Stored Data保持当前存储值；
• 若 \(\text{OE} = 0\)：Dout停止输出有效电平（高阻态），但寄存器内部数据（Stored Data）仍保留。

四、封装的意义：从电路到接口

寄存器的硬件实现依赖触发器、逻辑门等底层电路（如8个D触发器组成8位存储阵列），但通过封装：

• 上层设计者无需关注“如何用晶体管构建存储电路”，只需理解“引脚信号如何控制读写”；
• 简化了CPU架构设计，使工程师可聚焦“寄存器如何支撑指令执行”（如运算时临时保存操作数、程序调用时保存上下文状态）。

总结

8位寄存器通过 WE（写控制）、OE（读控制）、Clock（时序同步） 的协同，实现“8位数据的可控存储与输出”。其封装价值在于：

• 隐藏底层电路细节，降低计算机系统的理解难度；
• 提供标准化接口，支撑CPU内部数据流动与指令执行流程。

理解寄存器的封装逻辑，是掌握CPU架构、程序运行机制的基础——后续学习“指令集架构”“寄存器文件设计”时，可深度关联其“临时存储、高速访问”的核心特性，构建从硬件到软件的完整认知链路。
