【自学嵌入式：计算机组成原理】32. 使用元器件数列的计算 33. 时钟的概念

32. 使用元器件数列的计算

说明数电这些元器件都是套娃，没讲别的

33. 时钟的概念

带边缘触发的锁存器与时钟信号原理

一、为什么需要时钟信号？

计算机系统（如CPU）需协调多步骤操作（如指令执行、数据传输），若各部件“自由运行”，会因节奏混乱导致错误。类比“划船”：船工需同步划桨（听统一口号），否则船会偏离方向。

CPU的“统一口号”是时钟信号（Clock）：

• 提供精确时间基准，确保指令执行、数据存储等操作按“节拍”有序进行；
• 控制操作速度：时钟频率越高，CPU每秒可完成的操作越多（需结合硬件能力）。

二、时钟信号的本质

时钟信号是周期性高低电平变化的电信号（如方波），包含两个核心状态：

• 高电平：逻辑上表示 1（电压较高，如 5V 或 3.3V ，具体依电路标准）；
• 低电平：逻辑上表示 0（电压较低，如 0V ）。

关键特性是电平跳变：

• 上升沿：电平从低→高的瞬间变化（如按钮按下时，电压从 0V 跳变到 5V ）；
• 下降沿：电平从高→低的瞬间变化（如按钮松手时，电压从 5V 跳变到 0V ）。

三、带边缘触发的锁存器结构与原理

边缘触发的锁存器通过时钟跳变（上升沿/下降沿）控制数据存储，解决传统电平触发（WE持续高电平易受干扰）的问题。以下解析电路结构与工作逻辑：

1. 核心组件与信号

电路由以下部分组成：

• 锁存器（Latch）：基础存储单元，负责暂存1位数据；
• 非门（NOT）：对时钟信号反向，生成互补电平；
• 时钟（Clock）：输入周期性高低电平信号；
• Din：待存储的输入数据（1位二进制）；
• Dout：存储后的输出数据（1位二进制）。

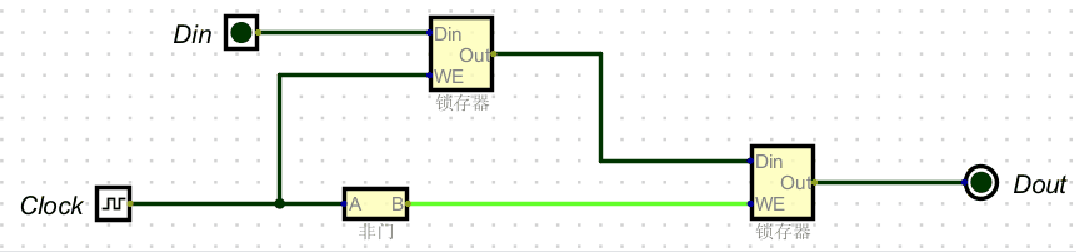

2. 下降沿触发的锁存器

触发条件：时钟信号从高电平→低电平（下降沿）时，存储数据。

工作流程：

1. 时钟为高电平时：
   • 非门将高电平反向为低电平；
   • 锁存器的 WE 信号因电平组合，处于“保持模式”（输出不受 Din 影响）。
2. 时钟跳变到低电平瞬间（下降沿）：
   • 非门输出跳变为高电平；
   • 锁存器的 WE 信号被激活，瞬间存储当前 Din 的值；
3. 时钟保持低电平时：
   • 锁存器回到“保持模式”，Dout 维持存储的值，不受后续 Din 变化干扰。

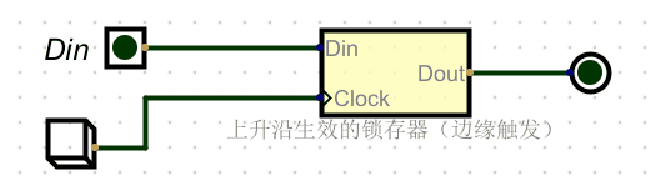

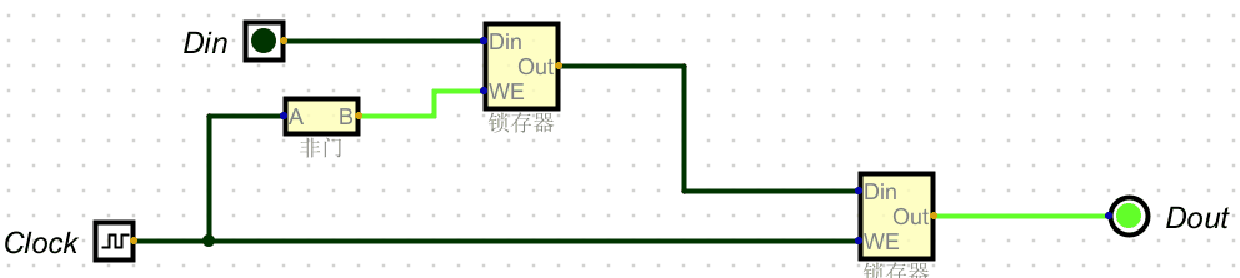

3. 上升沿触发的锁存器

触发条件：时钟信号从低电平→高电平（上升沿）时，存储数据。

工作流程（与下降沿对称）：

1. 时钟为低电平时：
   • 非门将低电平反向为高电平；
   • 锁存器处于“保持模式”。
2. 时钟跳变到高电平瞬间（上升沿）：
   • 非门输出跳变为低电平；
   • 锁存器的 WE 信号被激活，瞬间存储当前 Din 的值；
3. 时钟保持高电平时：
   • 锁存器回到“保持模式”，Dout 维持存储的值。

四、时钟与CPU主频的关系

CPU的主频是时钟信号的频率（单位：赫兹，Hz），表示1秒内时钟周期的数量。核心逻辑：

• 时钟周期 = ( \frac{1}{\text{主频}} )（如主频 3GHz ，周期为 ( \frac{1}{3 \times 10^9} ) 秒）；
• 主频越高，时钟周期越短，CPU每秒可完成的“基本操作节拍”越多，理论处理速度越快。

但需注意：

• CPU执行指令需多个时钟周期（如简单指令需1个周期，复杂指令需多个周期）；
• 实际性能还受指令流水线、缓存效率、硬件瓶颈等因素影响，主频并非唯一决定因素。

五、总结

1. 边缘触发的意义：通过时钟跳变（上升沿/下降沿）精确控制数据存储时机，避免电平触发的持续干扰；
2. 时钟的作用：为CPU提供同步基准，确保多部件操作有序、高效；
3. 主频与性能：主频反映时钟信号频率，影响CPU理论操作速度，但需结合实际架构设计综合评估。

理解边缘触发锁存器与时钟的关系，是掌握CPU时序逻辑、内存读写控制的基础，后续学习“寄存器”“流水线”时可深度关联其底层机制。
