13. 与门电路的搭建
逻辑门是数字电路的基础组件,用于实现布尔逻辑运算。在布尔逻辑中,用 1 表示“真”或“有信号”,0 表示“假”或“无信号”。逻辑门通过接收输入信号(电信号的有无),并按固定规则输出结果,是构建复杂数字系统的“原子单元”。
一、逻辑门的核心定义与类型
逻辑门是执行基本逻辑运算的电路元器件,其本质是用电信号的“有/无”(对应 1/0)模拟逻辑判断。常见逻辑门类型及功能:
| 逻辑门类型 | 功能描述 | 布尔表达式(以2输入为例) |
|---|---|---|
| 与门(AND gate) | 所有输入为 1 时,输出 1;否则输出 0 |
\(C = A \land B\)(或 \(C = A \cdot B\)) |
| 或门(OR gate) | 任意输入为 1 时,输出 1;否则输出 0 |
\(C = A \lor B\)(或 \(C = A + B\)) |
| 非门(NOT gate) | 输入与输出状态相反(输入 1 则输出 0,反之亦然) |
\(C = \lnot A\)(或 \(C = \overline{A}\)) |
| 异或门(XOR gate) | 输入不同时输出 1,输入相同时输出 0 |
\(C = A \oplus B\) |
这些门电路通过组合输入信号的逻辑状态,可构建算术运算、数据判断、控制逻辑等复杂功能。
二、逻辑门的现实类比(以《三体》为例)

在《三体》小说中,秦始皇用“三千万人举灯”模拟计算机:
- 红灯对应逻辑值
0,白灯对应逻辑值1; - 人群按规则排列,通过“灯的亮灭组合”执行逻辑运算。
这种“人群-灯”的协作模式,与逻辑门的输入-输出规则一致——通过基础单元的简单逻辑,组合出复杂计算能力。
与门(AND Gate):逻辑与的电路模型

与门是最基础的逻辑门之一,用于实现“逻辑与”运算:仅当所有输入条件均满足(输入均为 1)时,输出结果为 1;否则输出 0。
一、与门的输入输出规则

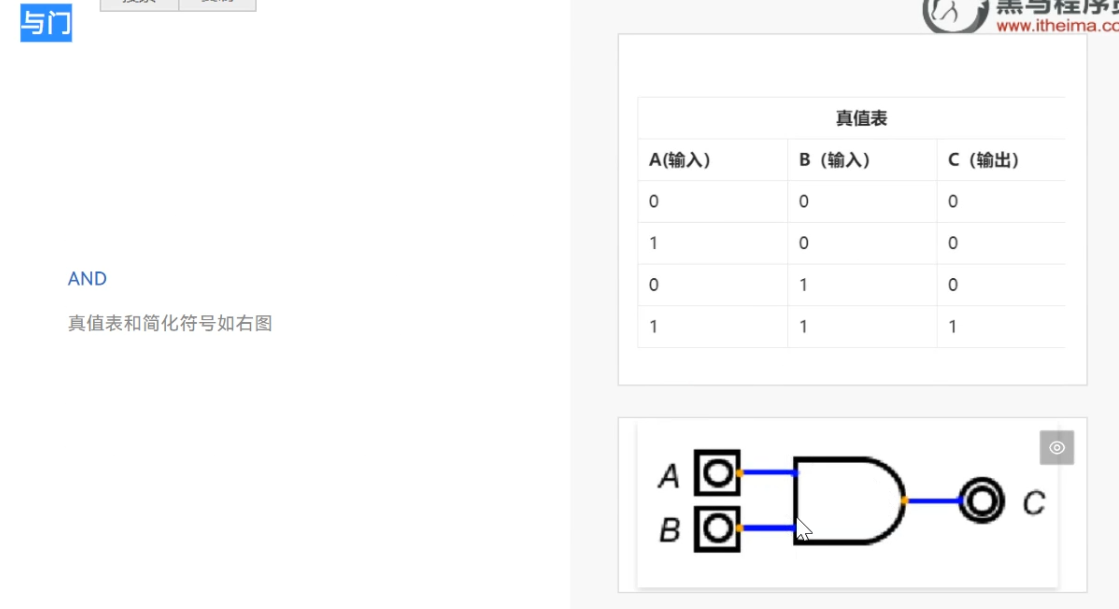

与门通常有 2个输入(记为 \(A\)、\(B\))和 1个输出(记为 \(C\)),其逻辑关系可通过真值表(枚举所有输入组合的输出结果)表示:
| 输入 \(A\) | 输入 \(B\) | 输出 \(C\) | 布尔表达式(与运算) |
|---|---|---|---|
| \(0\) | \(0\) | \(0\) | \(0 \land 0 = 0\)(或 \(0 \cdot 0 = 0\)) |
| \(0\) | \(1\) | \(0\) | \(0 \land 1 = 0\)(或 \(0 \cdot 1 = 0\)) |
| \(1\) | \(0\) | \(0\) | \(1 \land 0 = 0\)(或 \(1 \cdot 0 = 0\)) |
| \(1\) | \(1\) | \(1\) | \(1 \land 1 = 1\)(或 \(1 \cdot 1 = 1\)) |

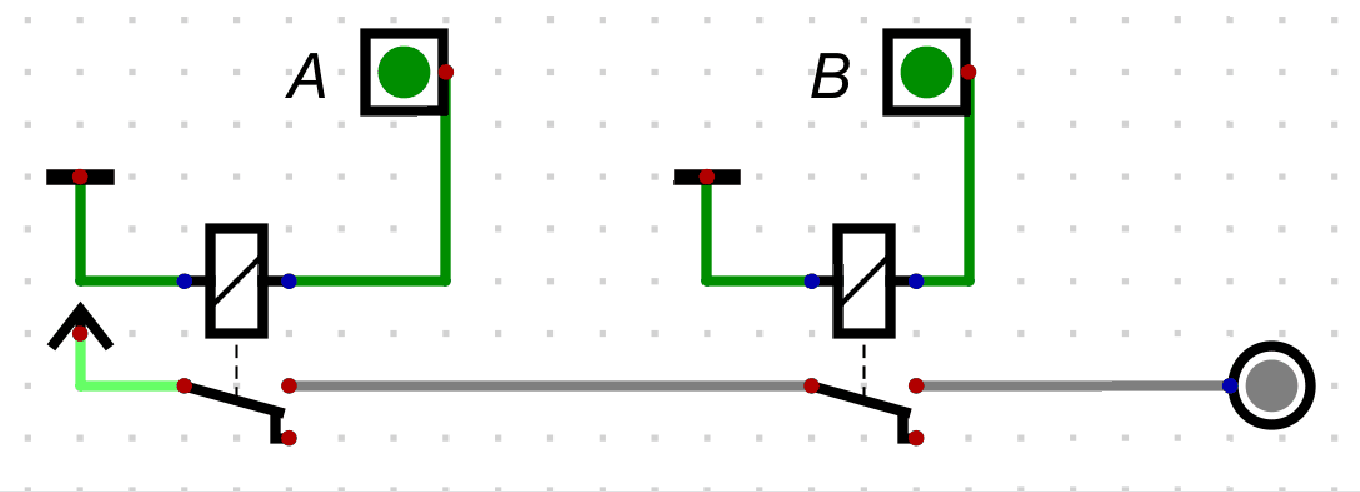

二、与门的电路类比(串联开关模型)
与门可类比为两个串联的开关:
- 输入 \(A\) 和 \(B\) 对应两个开关,需同时闭合(输入均为
1)才能使电路导通(输出 \(C=1\)); - 若任意开关断开(输入为
0),则电路断开(输出 \(C=0\))。
三、现实场景示例(共同条件判断)
假设:
- 输入 \(A\) 表示“你有时间”(
1=有时间,0=没时间); - 输入 \(B\) 表示“朋友有时间”(
1=有时间,0=没时间); - 输出 \(C\) 表示“能否一起玩耍”(
1=可以,0=不可以)。
则:
- 若你和朋友都有时间(\(A=1, B=1\))→ \(C=1\)(可以玩耍,对应 \(1 \land 1 = 1\));
- 若你没时间或朋友没时间(如 \(A=0, B=1\) 或 \(A=1, B=0\))→ \(C=0\)(无法玩耍,对应 \(0 \land 1 = 0\) 或 \(1 \land 0 = 0\))。
总结:
逻辑门是数字电路的基础单元,与门通过“全输入为 1 则输出 1”的规则,实现最基本的逻辑与运算。其布尔表达式 \(C = A \land B\)(或 \(C = A \cdot B\))与真值表、电路模型一一对应,是理解加法器、控制器等复杂逻辑电路的前提。
