一、基础认知:为什么NE555是“模拟神芯”?

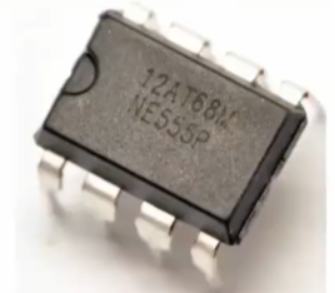

1. 地位与历史
- NE555 是通用时基集成电路,诞生于 20 世纪 70 年代(美国国家半导体公司发明),因功能强大、应用灵活,至今仍是模拟电路设计的核心元件。
- 别称:“555 定时器”,被称为“模拟电路的瑞士军刀”—— 掌握它可快速入门模拟电路设计。
2. 核心定位
NE555 是模拟与数字功能结合的混合芯片,可产生精准延时、振荡信号,广泛用于:
- 方波发生器、多谐振荡器(自动产生周期性信号);
- 脉冲宽度调制(PWM,控制信号占空比);
- 定时器(精准延时,如灯光延时关闭、传感器触发)。
二、核心特性:为什么NE555经久不衰?
| 特性 | 说明 | 价值体现 |
|---|---|---|
| 静态电流小 | 典型值 \(2.7\,\text{mA}\)(工作时)、\(65\,\mu\text{A}\)(掉电时) | 适合低功耗场景(如电池供电) |
| 多功能复用 | 支持定时器、振荡器、PWM 等多种模式 | 一颗芯片覆盖多场景需求 |
| 外围元件少 | 只需少量电阻、电容即可工作 | 简化电路设计,降低成本 |
| 驱动能力强 | 可驱动 \(8\,\Omega\) 以上扬声器,输出功率 \(>250\,\text{mW}\)(32Ω负载) | 直接驱动小负载,无需额外放大 |
| 失真度低 | 典型失真 \(0.5\%\) | 信号质量高,适合音频、精密场景 |
| 封装灵活 | 支持 SOIC8/DIP8 等封装 | 适配不同电路板设计需求 |
三、引脚与内部结构:读懂“芯片的语言”

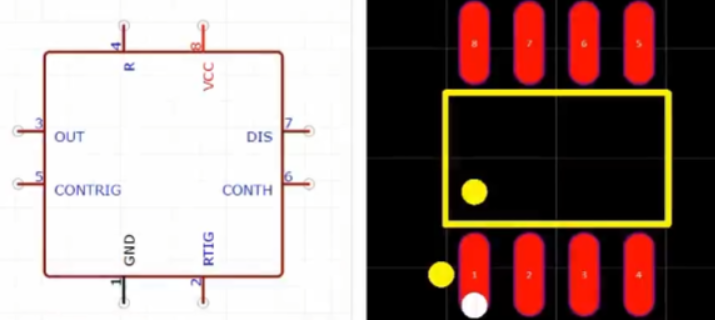

1. 引脚定义(DIP8封装为例)
| 引脚编号 | 符号 | 功能说明 | 关键作用 |
|---|---|---|---|
| 1 | GND | 地(0V 参考) | 芯片供电负极,提供电位基准 |
| 2 | RTIG | 触发(Trigger) | 低电平触发(<1/3 \(V_{\text{cc}}\)),启动定时 |
| 3 | OUT | 输出(Output) | 输出定时/振荡信号(高低电平切换) |
| 4 | R | 复位(Reset) | 低电平复位,强制输出低电平 |
| 5 | CONTRG | 触发控制(Control) | 外接电压调整触发阈值(默认接滤波电容稳定) |
| 6 | CONTH | 阈值控制(Threshold) | 高电平触发(>2/3 \(V_{\text{cc}}\)),结束定时 |
| 7 | DIS | 放电(Discharge) | 内部三极管放电端,控制外接电容充放电 |
| 8 | Vcc | 电源(Voltage) | 芯片供电正极(典型 \(4.5\,\text{V} \sim 16\,\text{V}\)) |

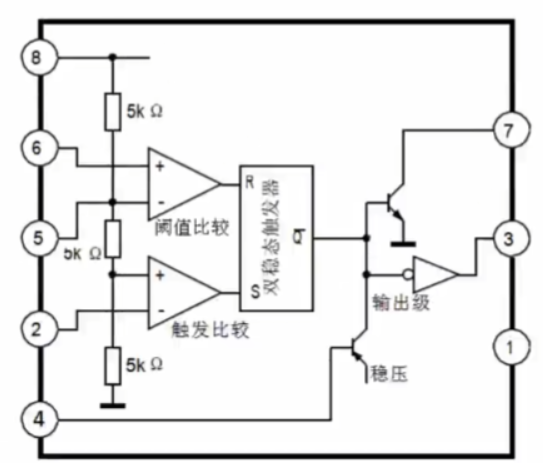

2. 内部功能框图(理解“电控逻辑”)
NE555 内部由 三大核心模块 组成(结合 3 个 \(5\,\text{k}\Omega\) 电阻构成的分压器):
-
分压网络(3个5kΩ电阻):
产生 \(1/3 V_{\text{cc}}\) 和 \(2/3 V_{\text{cc}}\) 两个基准电压,为比较器提供阈值。 -
比较器(阈值比较 + 触发比较):
- 阈值比较器(6脚输入):检测是否超过 \(2/3 V_{\text{cc}}\),控制定时器结束;
- 触发比较器(2脚输入):检测是否低于 \(1/3 V_{\text{cc}}\),控制定时器启动。
-
双稳态触发器 + 输出级:
接收比较器信号,控制输出端(3脚)高低电平;同时通过放电端(7脚)控制外接电容充放电。
四、典型应用:NE555能做什么?
1. 方波发生器(多谐振荡器)
-
原理:通过外接电阻、电容,利用 NE555 内部充放电逻辑,自动产生周期性方波。
-
公式(频率近似计算):
\[f \approx \frac{1.43}{(R_1 + 2R_2) \cdot C} \](\(R_1\)、\(R_2\) 为外接电阻,\(C\) 为外接电容)
-
应用:产生时钟信号(如单片机外部时钟)、简易信号源。
2. 脉冲宽度调制(PWM)
- 原理:通过控制触发/阈值引脚电压,调整输出信号的占空比(高电平时间/周期)。
- 应用:调节电机转速(如风扇调速)、LED 亮度控制。
3. 定时器(延时电路)
-
原理:外接大电容,利用 NE555 充放电延时特性,实现“通电后延迟触发”。
-
公式(延时时间近似计算):
\[t \approx 1.1 \cdot R \cdot C \](\(R\) 为充电电阻,\(C\) 为充电电容)
-
应用:楼道灯延时关闭、传感器触发延时。
五、学习价值:为什么要掌握NE555?
- 模拟电路的“入门钥匙”:通过 NE555 可理解充放电、阈值比较、逻辑触发等核心概念,为学习更复杂芯片(如运放、MCU)打基础。
- 实战性强:只需少量元件即可搭建功能电路(如用 NE555 + 电阻电容做简易信号发生器),快速验证理论。
- 历史与地位:作为“经典芯片”,NE555 至今仍在工业、创客项目中广泛使用(如 Arduino 扩展电路、电子竞赛)。
总结:NE555 是模拟电路设计的“万能积木”,通过简单元件组合即可实现复杂功能。掌握它,既能理解模拟电路的核心逻辑,又能快速落地实战项目 —— 从定时灯到机器人控制,它都是隐藏的“幕后功臣”。
