12. 电阻器
电阻器的分类
电阻器的作用
电阻器是一种电子元器件，它可以提供一定的电阻，限制电流的流动。电阻器是由导体材料制成的，通过将导体材料绕制成螺旋状或折叠状，并将两端引出，形成一个固定电阻值的器件。
基于功能和制作工艺划分
- 嵌入式开发常用电阻知识笔记
// 光敏电阻检测电路
+3.3V
  |
  ├─ 光敏电阻 ── ADC引脚 ─ 单片机
  |
  └─ 10kΩ固定电阻 ─ GND
当光照变化时，光敏电阻阻值变化，ADC 引脚电压随之变化，单片机可通过读取电压值判断光照强度
-
一、电阻在嵌入式系统中的作用
电阻是嵌入式电路中最基础的元件之一，主要用于：电阻是嵌入式电路中最基础的元件之一，主要用于：
-
限制电流（如保护 LED、传感器等）
-
分压（将高电压转换为单片机可识别的低电压）
-
匹配阻抗（确保信号有效传输）
-
提供负载（模拟电路测试等场景）
-

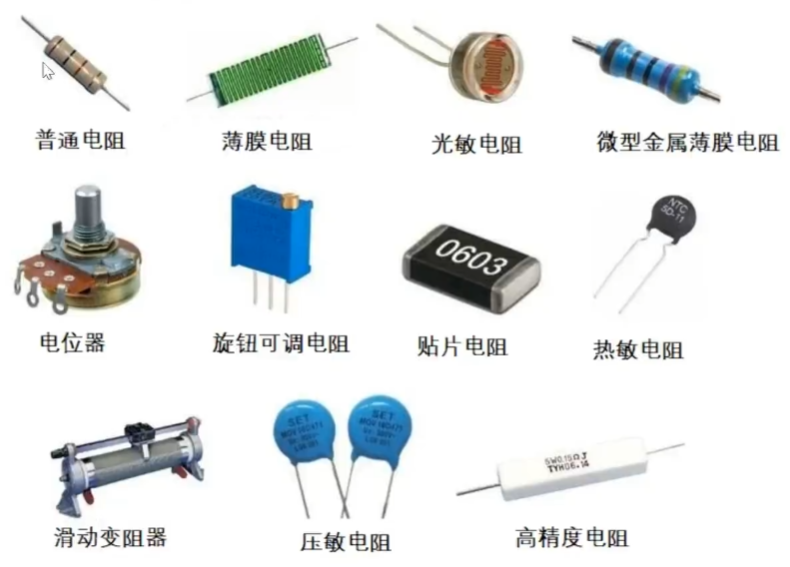

二、常用电阻类型及嵌入式应用
-
普通电阻
-
定义：由金属丝或碳膜制成，提供固定电阻值
-
特点：成本低、精度一般（±5%~±10%）、功率范围广
-
嵌入式应用：
-
电路中的限流电阻（如 LED 串联电阻）
-
简单分压电路
-
下拉 / 上拉电阻（稳定 GPIO 电平）
-
-
选型提示：优先关注功率参数，避免因过流烧毁（例如 LED 限流电阻常用 1kΩ~10kΩ，功率 0.25W 足够）
-

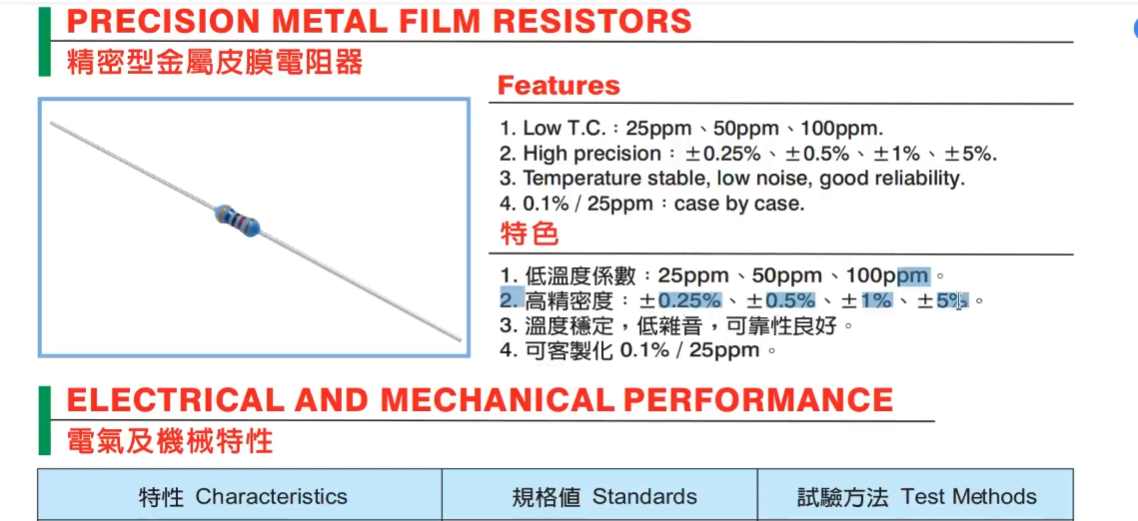

薄膜电阻
-
定义：金属或合金薄膜制成的高精度电阻
-
特点：精度高（±0.1%~±1%）、稳定性好
-
嵌入式应用：
-
精密电压基准电路
-
传感器信号调理电路
-
-
区别：薄膜电阻是大类，金属薄膜电阻属于其中的高精度子类
-
光敏电阻
-
定义：电阻值随光照强度变化
-
特点：无极性、响应速度中等
-
嵌入式应用：
-
光线检测（如自动灯光控制、光控开关）
-
简易亮度传感器
-
-
实用电路：常与 10kΩ 固定电阻组成分压电路，连接到单片机 ADC 引脚
-
电位器
-
定义：可调电阻器，通过旋钮或滑动改变电阻值
-
特点：有三个引脚，中间为动触点
-
嵌入式应用：
-
手动调节参数（如设定阈值、亮度调节）
-
校准电路（零位校准、增益调节）
-
-
使用提示：转动时输出电压连续变化，适合作为模拟量输入源
-
热敏电阻
-
定义：电阻值随温度变化的电阻器
-
分类：
-
NTC（负温度系数：温度升高电阻减小）
-
PTC（正温度系数：温度升高电阻增大）
-
-
嵌入式应用：
-
环境温度检测（如温湿度传感器配套）
-
过热保护（电池、电机驱动电路）
-
-
注意：需通过校准曲线或查表法提高测量精度
-
压敏电阻
-
定义：电阻值随电压变化（非线性）
-
特点：电压超过阈值时电阻急剧减小
-
嵌入式应用：
-
电源输入端防雷击、防浪涌
-
过压保护（如锂电池保护电路）
-
-
选型：根据电路工作电压选择合适的压敏电压值
-
高精度电阻
-
定义：精度高（通常 ±0.1% 以内）、温度系数小
-
嵌入式应用：
-
精密测量电路（如电流检测、压力传感器信号调理）
-
基准电压电路
-
-
成本提示：精度越高价格越高，非精密场合无需使用
-
贴片电阻
-
定义：表面贴装式电阻，无引线
-
特点：体积小、重量轻、适合自动化焊接
-
嵌入式应用：
-
小型化嵌入式设备（如可穿戴设备、物联网节点）
-
高密度 PCB 设计
-
-
标识方法：常用三位数表示（前两位有效数字，第三位是倍率）
-
熔断电阻
-
定义：兼具电阻和保险丝功能
-
特点：过流时会熔断，切断电路
-
嵌入式应用：
-
电池供电设备的过流保护
-
便携式设备电源入口保护
-
-
-
三、嵌入式电阻选型要点
-
阻值：根据欧姆定律计算所需电阻值（R=U/I）
-
功率：实际功率应小于额定功率的 50%（如 3.3V 电路中 100Ω 电阻最大电流 33mA，功率约 0.1W，选 0.25W 即可）
-
精度：一般电路选 ±5%，精密测量选 ±1% 以内
-
封装：空间有限选贴片（0805、0603 等），手工焊接可选插件
-
环境：高温环境需考虑温度系数，潮湿环境选防潮型
电阻我们主要关心：封装，标称，额定功率
- 封装：看电阻是什么样的，是直插的还是贴片的，大小是多大。
- 标称：看电阻表的电阻阻值是多少，精确度是多少，误差1%的，还是5%的，还是20%的，精度越高越贵。
- 额定功率：额定功率是P=IR=|*U,额定功率其实决定了耐压值。电阻能通过的最大电流是固定的，额定功率越高，耐压值就越高，超过了电阻的耐压值会导致电阻烧毁。
