mysql之InnoDB中的索引方案

InnoDB中的索引方案

① 迭代1次：目录项纪录的页

我们把前边使用到的目录项放到数据页中的样子就是这样：

从图中可以看出来，我们新分配了一个编号为30的页来专门存储目录项记录。这里再次强调 目录项记录和普通的 用户记录 的不同点：

• 目录项记录 的 record_type 值是1，而 普通用户记录 的 record_type 值是0。
• 目录项记录只有 主键值和页的编号 两个列，而普通的用户记录的列是用户自己定义的，可能包含 很 多列 ，另外还有InnoDB自己添加的隐藏列。
  了解：记录头信息里还有一个叫 min_rec_mask 的属性，只有在存储 目录项记录 的页中的主键值最小的 目录项记录 的 min_rec_mask 值为 1 ，其他别的记录的 min_rec_mask 值都是 0 。

相同点：两者用的是一样的数据页，都会为主键值生成 Page Directory （页目录），从而在按照主键值进行查找时可以使用 二分法 来加快查询速度。
现在以查找主键为 20 的记录为例，根据某个主键值去查找记录的步骤就可以大致拆分成下边两步：

• 1. 先到存储 目录项记录 的页，也就是页30中通过 二分法 快速定位到对应目录项，因为 12 < 20 < 209 ，所以定位到对应的记录所在的页就是页9。 * 2. 再到存储用户记录的页9中根据 二分法 快速定位到主键值为 20 的用户记录。

② 迭代2次：多个目录项纪录的页

从图中可以看出，我们插入了一条主键值为320的用户记录之后需要两个新的数据页：

• 为存储该用户记录而新生成了 页31 。
• 因为原先存储目录项记录的 页30的容量已满 （我们前边假设只能存储4条目录项记录），所以不得不需要一个新的 页32 来存放 页31 对应的目录项。
  现在因为存储目录项记录的页不止一个，所以如果我们想根据主键值查找一条用户记录大致需要3个步骤，以查找主键值为 20 的记录为例：
• 1. 确定 目录项记录页
     我们现在的存储目录项记录的页有两个，即 页30 和 页32 ，又因为页30表示的目录项的主键值的范围是 [1, 320) ，页32表示的目录项的主键值不小于 320 ，所以主键值为 20 的记录对应的目录项记录在 页30 中。
• 2. 通过目录项记录页 确定用户记录真实所在的页 。
     在一个存储 目录项记录 的页中通过主键值定位一条目录项记录的方式说过了。
• 3. 在真实存储用户记录的页中定位到具体的记录。

③ 迭代3次：目录项记录页的目录页

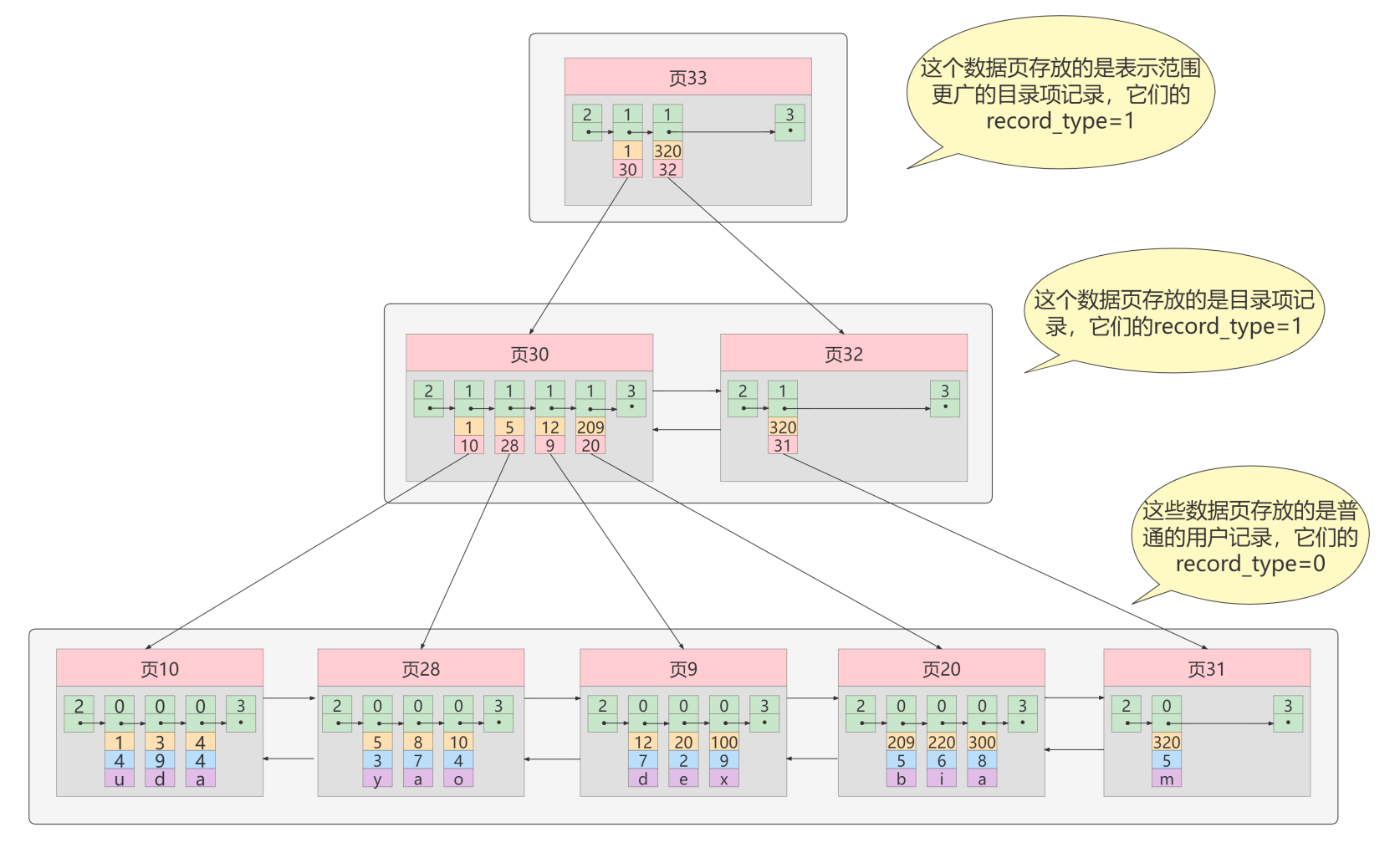

如图，我们生成了一个存储更高级目录项的 页33 ，这个页中的两条记录分别代表页30和页32，如果用户记录的主键值在 [1, 320) 之间，则到页30中查找更详细的目录项记录，如果主键值 不小于320 的话，就到页32中查找更详细的目录项记录。

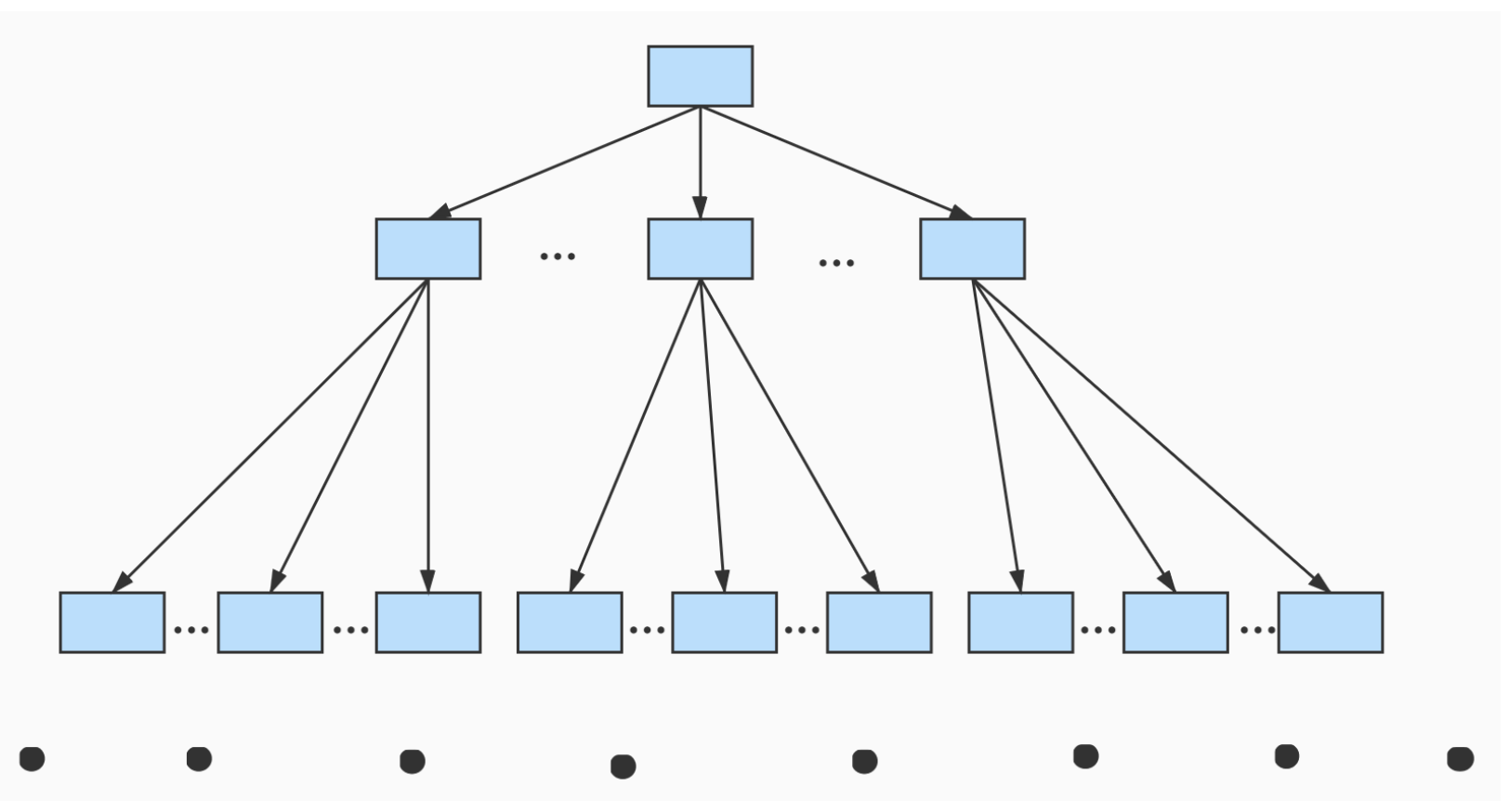

我们可以用下边这个图来描述它：

这个数据结构，它的名称是 B+树 。

④ B+Tree

一个B+树的节点其实可以分成好多层，规定最下边的那层，也就是存放我们用户记录的那层为第 0 层，之后依次往上加。之前我们做了一个非常极端的假设：存放用户记录的页 最多存放3条记录 ，存放目录项记录的页 最多存放4条记录 。其实真实环境中一个页存放的记录数量是非常大的，假设所有存放用户记录的叶子节点代表的数据页可以存放 100条用户记录 ，所有存放目录项记录的内节点代表的数据页可以存放 1000条目录项记录 ，那么：

• 如果B+树只有1层，也就是只有1个用于存放用户记录的节点，最多能存放 100 条记录。
• 如果B+树有2层，最多能存放 1000×100=10,0000 条记录。
• 如果B+树有3层，最多能存放 1000×1000×100=1,0000,0000 条记录。
• 如果B+树有4层，最多能存放 1000×1000×1000×100=1000,0000,0000 条记录。相当多的记录！！！
  你的表里能存放 100000000000 条记录吗？所以一般情况下，我们 用到的B+树都不会超过4层 ，那我们通过主键值去查找某条记录最多只需要做4个页面内的查找（查找3个目录项页和一个用户记录页），又因为在每个页面内有所谓的 Page Directory （页目录），所以在页面内也可以通过 二分法 实现快速定位记录
