模拟实战配置实验

vlan之间的互通

要实现 VLAN 10（192.168.150.0/24）、VLAN 100（192.168.100.0/24）、VLAN 200（192.168.200.0/24） 之间的互联互通，核心原理是：二层交换机仅负责 VLAN 内流量转发，跨 VLAN 流量需通过三层设备（核心交换机）的 “VLAN 间路由” 功能转发（依赖核心交换机的三层路由能力，主流思科核心交换机均支持）。

前提条件

核心交换机需支持 三层路由功能（如思科 Catalyst 3650/3850/9300 等，默认已开启三层转发，部分旧型号需手动开启 ip routing）。
核心交换机与二层交换机之间的链路需配置为 Trunk 模式（允许所有 VLAN 的流量透传）。
所有终端需正确配置网关（网关为对应 VLAN 在核心交换机上的 “虚拟接口 IP”）。

完整配置步骤（分设备操作）

第一步：配置二层交换机（连接 4 台终端）

二层交换机的核心任务：①创建 VLAN；②将终端接口设为 Access 模式并划入对应 VLAN；③将上联核心的接口设为 Trunk 模式。

进入全局配置模式

Switch> enable               # 进入特权模式
Switch# configure terminal   # 进入全局配置模式
Switch(config)# hostname L2-Switch  # 重命名（方便区分）

创建所需 VLAN（需与核心交换机一致）

L2-Switch(config)# vlan 10
L2-Switch(config-vlan)# name VLAN10-150
L2-Switch(config-vlan)# exit

L2-Switch(config)# vlan 100
L2-Switch(config-vlan)# name VLAN100-100
L2-Switch(config-vlan)# exit

L2-Switch(config)# vlan 200
L2-Switch(config-vlan)# name VLAN200-200
L2-Switch(config-vlan)# exit

配置终端接口为 Access 模式（划入对应 VLAN）

假设二层交换机连接终端的接口如下（需根据实际接线调整接口编号，如 FastEthernet0/1~0/4）：

终端 1（192.168.150.2）→ 接口 Fa0/1 → VLAN10
终端 2（192.168.150.3）→ 接口 Fa0/2 → VLAN10
终端 3（192.168.100.2）→ 接口 Fa0/3 → VLAN100
终端 4（192.168.200.2）→ 接口 Fa0/4 → VLAN200（注：原需求 “终端 1 重复”，此处修正为终端 4）

配置命令（以 Fa0/1 为例，其他接口同理）

# 配置终端1的接口（Fa0/1）
L2-Switch(config)# interface FastEthernet0/1
L2-Switch(config-if)# switchport mode access  # 强制为Access模式
L2-Switch(config-if)# switchport access vlan 10  # 划入VLAN10
L2-Switch(config-if)# no shutdown  # 启用接口
L2-Switch(config-if)# exit

# 配置终端2的接口（Fa0/2）
L2-Switch(config)# interface FastEthernet0/2
L2-Switch(config-if)# switchport mode access
L2-Switch(config-if)# switchport access vlan 10
L2-Switch(config-if)# no shutdown
L2-Switch(config-if)# exit

# 配置终端3的接口（Fa0/3）
L2-Switch(config)# interface FastEthernet0/3
L2-Switch(config-if)# switchport mode access
L2-Switch(config-if)# switchport access vlan 100
L2-Switch(config-if)# no shutdown
L2-Switch(config-if)# exit

# 配置终端4的接口（Fa0/4）
L2-Switch(config)# interface FastEthernet0/4
L2-Switch(config-if)# switchport mode access
L2-Switch(config-if)# switchport access vlan 200
L2-Switch(config-if)# no shutdown
L2-Switch(config-if)# exit

配置上联核心的接口为 Trunk 模式（允许所有 VLAN 透传）

假设二层交换机上联核心的接口为 GigabitEthernet0/1（核心侧对应接口需同样配置 Trunk）：

Core-Switch(config-if)# switchport trunk encapsulation dot1q  # 指定为802.1Q封装(不一定需要这句)
Core-Switch(config-if)# switchport mode trunk  # 此时即可成功配置
Core-Switch(config-if)# switchport trunk allowed vlan 10,100,200  # 允许指定VLAN透传
Core-Switch(config-if)# no shutdown  # 确保接口启用

第二步：配置核心交换机（实现 VLAN 间路由）

核心交换机的核心任务：①创建相同 VLAN；②将下联二层的接口设为 Trunk；③为每个 VLAN 创建 SVI（交换虚拟接口） 并配置 IP（作为终端的网关）；④开启三层路由功能（部分型号默认开启）。

进入全局配置模式

Switch> enable
Switch# configure terminal
Switch(config)# hostname Core-Switch  # 重命名

创建与二层交换机一致的 VLAN

Core-Switch(config)# vlan 10
Core-Switch(config-vlan)# name VLAN10-150
Core-Switch(config-vlan)# exit

Core-Switch(config)# vlan 100
Core-Switch(config-vlan)# name VLAN100-100
Core-Switch(config-vlan)# exit

Core-Switch(config)# vlan 200
Core-Switch(config-vlan)# name VLAN200-200
Core-Switch(config-vlan)# exit

配置下联二层的接口为 Trunk 模式

假设核心交换机下联二层的接口为 GigabitEthernet0/2（需与二层交换机上联接口对应）：

Core-Switch(config)# interface GigabitEthernet0/2
Core-Switch(config-if)# switchport trunk encapsulation dot1q  # 指定为802.1Q封装(不一定需要这句)
Core-Switch(config-if)# switchport mode trunk
Core-Switch(config-if)# switchport trunk allowed vlan 10,100,200  # 与二层一致
Core-Switch(config-if)# no shutdown
Core-Switch(config-if)# exit

为每个 VLAN 创建 SVI 并配置网关 IP

SVI 是核心交换机上 “代表 VLAN 的三层接口”，其 IP 即为对应 VLAN 终端的网关（需与终端网段同网段）：

# 配置VLAN10的SVI（网关：192.168.150.1/24）
Core-Switch(config)# interface Vlan10  # 进入VLAN10的SVI接口
Core-Switch(config-if)# ip address 192.168.150.1 255.255.255.0  # 配置网关IP
Core-Switch(config-if)# no shutdown  # 启用SVI（必须开启，否则无法转发）
Core-Switch(config-if)# exit

# 配置VLAN100的SVI（网关：192.168.100.1/24）
Core-Switch(config)# interface Vlan100
Core-Switch(config-if)# ip address 192.168.100.1 255.255.255.0
Core-Switch(config-if)# no shutdown
Core-Switch(config-if)# exit

# 配置VLAN200的SVI（网关：192.168.200.1/24）
Core-Switch(config)# interface Vlan200
Core-Switch(config-if)# ip address 192.168.200.1 255.255.255.0
Core-Switch(config-if)# no shutdown
Core-Switch(config-if)# exit

开启三层路由功能（关键！部分旧型号默认关闭）

Core-Switch(config)# ip routing  # 启用IP路由（允许跨网段转发）

第三步：配置终端的网关（必做！）

所有终端需手动配置 网关地址（指向对应 VLAN 的 SVI IP），否则无法跨 VLAN 通信：

终端 1/2（VLAN10，192.168.150.x）：网关 → 192.168.150.1
终端 3（VLAN100，192.168.100.x）：网关 → 192.168.100.1
终端 4（VLAN200，192.168.200.x）：网关 → 192.168.200.1

常见问题排查

跨 VLAN ping 不通？
- 检查终端网关是否配置正确（最常见原因）。
- 检查核心交换机 SVI 是否 no shutdown（执行 show ip interface brief 查看 SVI 状态是否为up/up）。
- 检查 Trunk 链路是否正常（执行 show interfaces trunk 确认 VLAN 10/100/200 在 Trunk 允许列表中）。
核心交换机没有 Vlan 接口？
- 确认核心交换机支持三层功能（纯二层核心需额外接路由器实现 VLAN 间路由，不推荐）。
- 部分旧型号需先开启 “三层接口模式”（如 switchport nonegotiate，但主流型号无需此操作）。

常用命令

- show vlan # 显示更详细的 VLAN 信息（包括 VLAN 类型、MTU、所属接口等）
- show vlan brief # 显示 VLAN 的简要信息（包括 VLAN ID、名称、状态和所属端口）
- show ip interface brief # 快速列出所有接口状态（辅助确认接口名称）

- show interfaces switchport # 列出所有接口的详细交换配置（包含模式）
- Switch# show interfaces GigabitEthernet0/1 switchport # 列出某个接口的详细交换配置（包含模式）

- show arp
- show ip route

Core-Switch(config)# default interface g1/0/3 ! 恢复接口的默认配置
Core-Switch# show interfaces g1/0/3 switchport  ! 查看接口的switchport详细状态（trunk/access、允许的VLAN等）

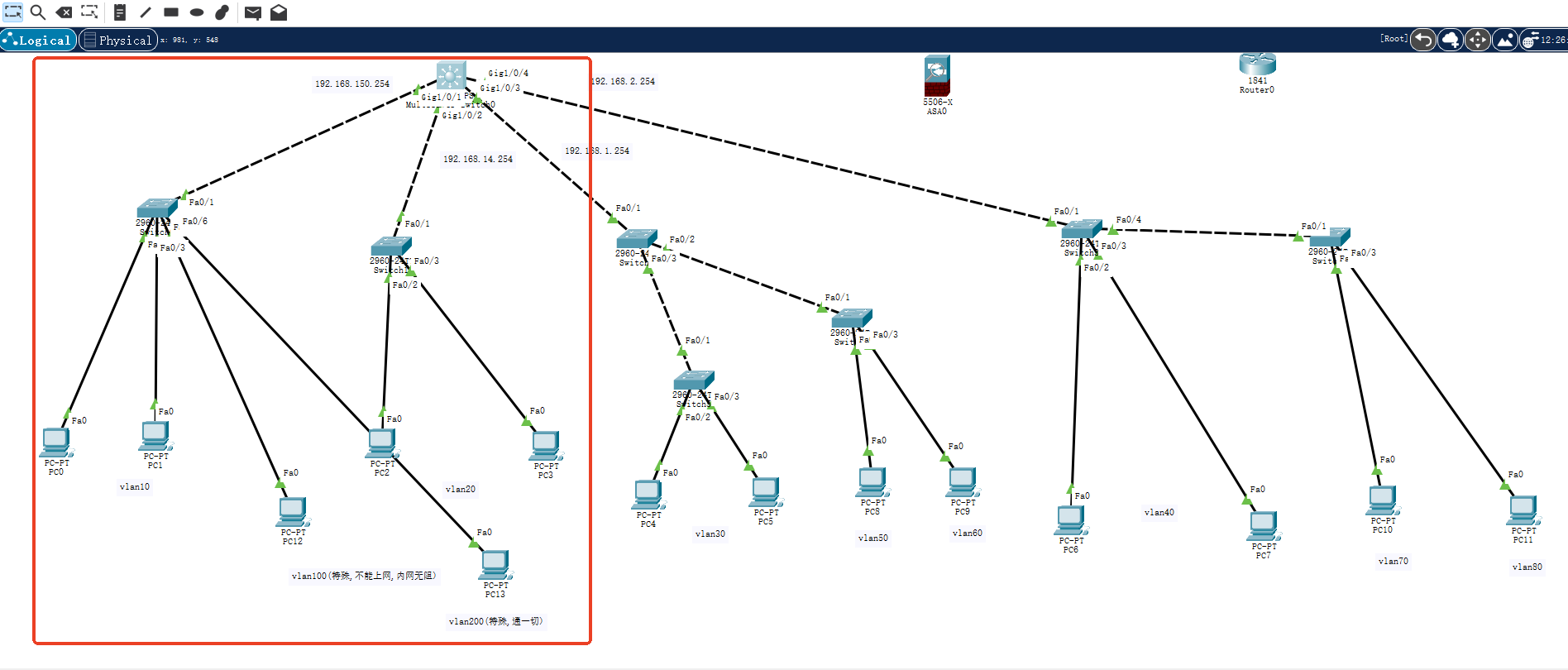

实验1

vlan20配置如下

- 二层配置如下(Trunk配置)

Switch(config)#vlan 20

Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit


Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit


Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 20
Switch(config-if)#exit

- 核心配置如下(Trunk配置)

Core-Switch(config)#vlan 20
Core-Switch(config)#interface vlan 20
Core-Switch(config-if)#ip address 192.168.14.254 255.255.255.0
Core-Switch(config-if)#exit


Core-Switch(config)#interface g1/0/2d
Core-Switch(config-if)#switchport trunk encapsulation dot1q
Core-Switch(config-if)#switchport mode trunk
Core-Switch(config-if)#switchport trunk allowed vlan 20
Core-Switch(config-if)#no sh
Core-Switch(config-if)#exit

- 由于这个二层底下,只有一个vlan20,所以采用Access方案其实更好,效率更高

# 二层上联口配置
Switch(config)#interface f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

# 三层下联口配置
Core-Switch(config)#interface g1/0/2
Core-Switch(config-if)#switchport mode access
Core-Switch(config-if)#switchport access vlan 20

测试效果: 不管采用Trunk还是Access模式,vlan20和之前的vlan均可以互通...

Trunk和Access混合配置

- 单一vlan的二层配置

Switch(config)#vlan 30
Switch(config-vlan)#exit

Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit
Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit

Switch(config)#interface f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30


- 多vlan的二层配置

Switch(config)#vlan 50
Switch(config-vlan)#vlan 60
Switch(config-vlan)#exit


Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 50
Switch(config-if)#exit

Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 60
Switch(config-if)#exit

Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 50,60

- 汇聚层配置(Access+Trunk混合配置)

Switch(config)#vlan 30
Switch(config-vlan)#vlan 50
Switch(config-vlan)#vlan 60
Switch(config-vlan)#exit


Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit


Switch(config)#interface f0/2
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 50,60
Switch(config-if)#exit


Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 30,50,60
Switch(config-if)#exit

- 核心配置(允许vlan之间互通)

Core-Switch(config)#vlan 30
Core-Switch(config-vlan)#vlan 50
Core-Switch(config-vlan)#vlan 60
Core-Switch(config-vlan)#exit


Core-Switch(config)#interface vlan 30
Core-Switch(config-if)#ip address 192.168.1.254 255.255.255.0
Core-Switch(config-if)#no shu
Core-Switch(config-if)#exit


Core-Switch(config)#interface vlan 50
Core-Switch(config-if)#ip address 192.168.5.254 255.255.255.0
Core-Switch(config-if)#no shu
Core-Switch(config-if)#exit


Core-Switch(config)#interface vlan 60
Core-Switch(config-if)#ip address 192.168.6.254 255.255.255.0
Core-Switch(config-if)#no shu

Core-Switch(config)#interface g1/0/3
Core-Switch(config-if)#switchport trunk encapsulation dot1q
Core-Switch(config-if)#switchport mode trunk
Core-Switch(config-if)#switchport trunk allowed vlan 30,50,60

- 核心补充配置(禁止vlan之间互通)

Core-Switch(config)#interface g1/0/3
Core-Switch(config-if)#switchport trunk allowed vlan remove 30
Core-Switch(config-if)#switchport trunk allowed vlan remove 50
Core-Switch(config-if)#switchport trunk allowed vlan remove 60

测试效果,同vlan终端可以互通,不同vlan终端不能互通(终端ping自己的网关都不会通)

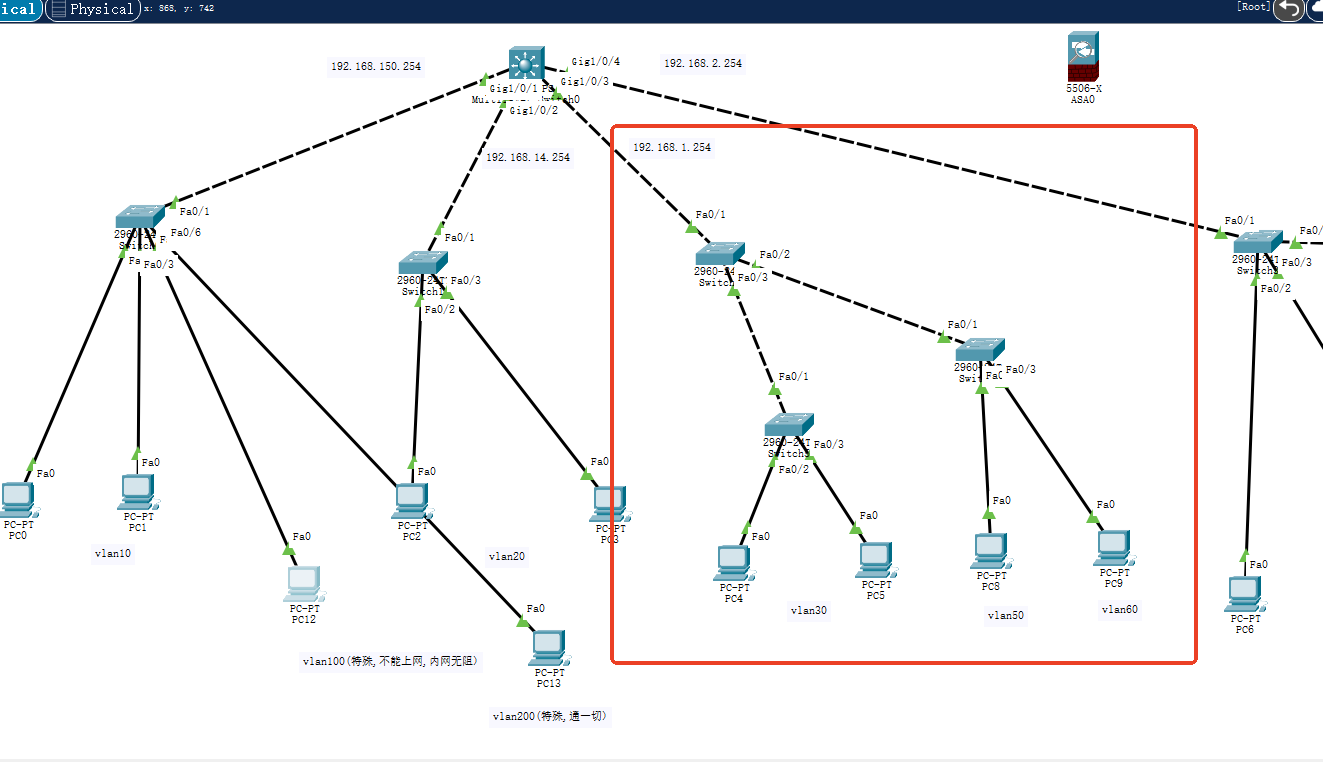

screenshot_2025-09-26_16-31-02

删除之前的配置(核心补充配置(禁止vlan之间互通),先删除再配置,不要覆盖配置(不生效)),vlan之间互不通讯,我们使用ACL来实现

- 先实现互联互通,然后再使用ACL来实现需求

要实现 vlan30、vlan50、vlan60 只能内部通信（intra-VLAN），不能与其他 VLAN 互通（inter-VLAN），可以通过在三层交换机的 SVI（交换机虚拟接口）上应用访问控制列表（ACL）来限制跨 VLAN 流量。以下是具体实现步骤：

前提条件

假设各 VLAN 已配置对应的 IP 子网（示例）：

vlan10：192.168.10.0/24
vlan20：192.168.20.0/24
vlan30：192.168.30.0/24
vlan50：192.168.50.0/24
vlan60：192.168.60.0/24
vlan100：192.168.100.0/24
vlan200：192.168.200.0/24

实现原理

三层交换机中，VLAN 间通信依赖 SVI（每个 VLAN 的三层接口）进行路由。通过在vlan30、50、60 的 SVI 上应用 ACL，可过滤跨 VLAN 的三层流量（仅允许本 VLAN 内部流量通过，拒绝与其他 VLAN 的通信）。

注：同一 VLAN 内的终端通信是二层交换，不经过 SVI，因此不受 ACL 影响。

配置步骤

1. 为每个受限制 VLAN 创建扩展 ACL

扩展 ACL 可精确控制源和目的 IP 地址，这里需允许 “本 VLAN 子网→本 VLAN 子网” 的流量，拒绝所有其他跨 VLAN 流量(核心配置)

! 配置vlan30的ACL（仅允许vlan30内部通信）
access-list 101 permit ip 192.168.30.0 0.0.0.255 192.168.30.0 0.0.0.255  ! 允许本VLAN内部流量
access-list 101 deny ip any any                                         ! 拒绝所有其他流量（隐含规则，可省略）

! 配置vlan50的ACL
access-list 102 permit ip 192.168.50.0 0.0.0.255 192.168.50.0 0.0.0.255

! 配置vlan60的ACL
access-list 103 permit ip 192.168.60.0 0.0.0.255 192.168.60.0 0.0.0.255

2. 将 ACL 应用到对应 VLAN 的 SVI 接口

需在 SVI 的in 方向（控制其他 VLAN 进入本 VLAN 的流量）和out 方向（控制本 VLAN 发往其他 VLAN 的流量）同时应用 ACL，确保双向阻断跨 VLAN 通信。

! 应用到vlan30的SVI
interface Vlan30
 ip address 192.168.30.1 255.255.255.0  ! 假设vlan30的网关
 ip access-group 101 in   ! 阻断其他VLAN进入vlan30的流量
 ip access-group 101 out  ! 阻断vlan30发往其他VLAN的流量

! 应用到vlan50的SVI
interface Vlan50
 ip address 192.168.50.1 255.255.255.0
 ip access-group 102 in
 ip access-group 102 out

! 应用到vlan60的SVI
interface Vlan60
 ip address 192.168.60.1 255.255.255.0
 ip access-group 103 in
 ip access-group 103 out

3. 保持其他 VLAN 的互通性

vlan10、vlan20、vlan100、vlan200 无需配置上述限制 ACL，保持原有的 SVI 路由配置即可继续互通。

验证配置

测试 vlan30 内部通信：从 vlan30 的终端 ping 同 VLAN 内的其他终端，应能通。
测试 vlan30 与其他 VLAN 通信：从 vlan30 的终端 ping vlan10/20/100 等，应不通。
测试其他 VLAN 间通信：从 vlan10 的终端 ping vlan20/vlan100 等，应保持互通。

通过以上配置，可实现 vlan30、50、60 的 “隔离式内部通信”，同时不影响其他 VLAN 的原有互通性。

注意事项

- 此时其他vlan终端ping vlan30的网关,是可以通的,但是ping不同vlan30的终端
- 而vlan30的终端也无法ping通自己的网关

解决办法: 先删除之前的ACL配置

第一步：移除接口上应用的旧 ACL

先进入对应 VLAN 的 SVI 接口，删除 in/out 方向的 ACL 应用（避免删除 ACL 后接口配置残留）：

! 进入vlan30的SVI接口
interface Vlan30
 no ip access-group 101 in   ! 移除in方向的旧ACL
 no ip access-group 101 out  ! 移除out方向的旧ACL
 exit

! 同理处理vlan50和vlan60
interface Vlan50
 no ip access-group 102 in
 no ip access-group 102 out
 exit

interface Vlan60
 no ip access-group 103 in
 no ip access-group 103 out
 exit

第二步：删除旧的 ACL 规则

彻底删除之前创建的 ACL 101、102、103：

! 删除vlan30的旧ACL
no access-list 101

! 删除vlan50的旧ACL
no access-list 102

! 删除vlan60的旧ACL
no access-list 103

最后 ACL 规则，明确允许 “网关与终端的通信”，并优化应用方向：

! 修改vlan30的ACL，明确包含网关IP与终端的通信(vlan50和vlan60一样的操作方法)
access-list 101 permit ip 192.168.30.0 0.0.0.255 192.168.30.0 0.0.0.255
access-list 101 permit ip host 192.168.30.1 192.168.30.0 0.0.0.255  ! 允许网关到终端
access-list 101 permit ip 192.168.30.0 0.0.0.255 host 192.168.30.1  ! 允许终端到网关

! 仅在out方向应用ACL（控制VLAN30发往外部的流量），取消in方向应用
interface Vlan30
 no ip access-group 101 in  ! 移除in方向应用
 ip access-group 101 out   ! 保留out方向（阻止VLAN30终端访问其他VLAN）

这样既保证 VLAN30 内部（包括终端与网关）正常通信，又能阻断其与其他 VLAN 的互通,效果如下

- vlan30的终端和其他vlan终端都可以ping通vlan30的网关
- 其他vlan终端 ping不通vlan30的终端,反之亦然

要实现 “vlan100 能 ping 通 vlan30，但 vlan30 不能 ping 通 vlan100” 的单向通信，需要通过精确过滤 ICMP 协议的请求和回应报文来实现。核心原理是：允许 vlan100 发起的 ping 请求（ICMP Echo Request）和 vlan30 返回的回应（ICMP Echo Reply），但阻断 vlan30 发起的 ping 请求。

技术细节

ping 命令依赖 ICMP 协议的两种报文：

ICMP Echo Request（类型 8）：源终端发起的 “请求” 报文；
ICMP Echo Reply（类型 0）：目标终端返回的 “回应” 报文。

要实现单向 ping 通，需配置 ACL 规则：

允许 vlan100→vlan30 的 ICMP 请求（类型 8）；
允许 vlan30→vlan100 的 ICMP 回应（类型 0）；
阻断 vlan30→vlan100 的 ICMP 请求（类型 8）及其他主动流量。

配置步骤（以 vlan30 与 vlan100 为例，vlan50/60 同理）

1. 清除旧 ACL 配置（若有）

! 移除vlan30接口上的旧ACL
interface Vlan30
 no ip access-group VLAN30_ACL in
 no ip access-group VLAN30_ACL out
exit

! 删除旧ACL
no ip access-list extended VLAN30_ACL

2. 配置单向通信的 ACL（命名 ACL）

! 假设子网：
! vlan30: 192.168.30.0/24
! vlan100: 192.168.100.0/24
! vlan200: 192.168.200.0/24（若vlan200也需要单向访问，规则同vlan100）

! 配置vlan30的单向访问ACL
ip access-list extended VLAN30_ACL
    ! 1. 允许vlan30内部通信（最高优先级）
    10 permit ip 192.168.30.0 0.0.0.255 192.168.30.0 0.0.0.255

    ! 2. 允许vlan100→vlan30的所有流量（包括ping请求）
    20 permit ip 192.168.100.0 0.0.0.255 192.168.30.0 0.0.0.255

    ! 3. 允许vlan30→vlan100的ICMP回应（仅回应ping请求，不允许主动请求）
    30 permit icmp 192.168.30.0 0.0.0.255 192.168.100.0 0.0.0.255 echo-reply  ! 允许回应报文（类型0）

    ! 4. 阻断vlan30→vlan100的主动流量（包括ping请求）
    40 deny ip 192.168.30.0 0.0.0.255 192.168.100.0 0.0.0.255  ! 拒绝vlan30到vlan100的所有IP流量

    ! 5. 若vlan200也需要单向访问，添加类似规则
    50 permit ip 192.168.200.0 0.0.0.255 192.168.30.0 0.0.0.255  ! 允许vlan200→vlan30
    60 permit icmp 192.168.30.0 0.0.0.255 192.168.200.0 0.0.0.255 echo-reply  ! 允许回应vlan200
    70 deny ip 192.168.30.0 0.0.0.255 192.168.200.0 0.0.0.255  ! 阻断vlan30→vlan200

    ! 6. 拒绝vlan30与其他所有VLAN的通信（如vlan50/60/10等）
    80 deny ip any any
exit

3. 将 ACL 应用到 vlan30 的 SVI 接口

interface Vlan30
 ip access-group VLAN30_ACL in  ! 控制外部进入vlan30的流量
 ip access-group VLAN30_ACL out  ! 控制vlan30发出的流量
exit

4. 对 vlan50/60 执行相同配置（替换子网即可）

例如 vlan50 的 ACL 核心规则：

ip access-list extended VLAN50_ACL
    10 permit ip 192.168.50.0 0.0.0.255 192.168.50.0 0.0.0.255  ! 内部通信
    20 permit ip 192.168.100.0 0.0.0.255 192.168.50.0 0.0.0.255  ! 允许vlan100→vlan50
    30 permit icmp 192.168.50.0 0.0.0.255 192.168.100.0 0.0.0.255 echo-reply  ! 允许回应
    40 deny ip 192.168.50.0 0.0.0.255 192.168.100.0 0.0.0.255  ! 阻断vlan50→vlan100
    ! （vlan200相关规则同上）
    80 deny ip any any
exit

interface Vlan50
 ip access-group VLAN50_ACL in
 ip access-group VLAN50_ACL out
exit

规则验证

测试场景	预期结果	原理
vlan100 终端 ping vlan30 终端	通	允许 vlan100 的请求（规则 2）和 vlan30 的回应（规则 3）
vlan30 终端 ping vlan100 终端	不通	vlan30 的请求被规则 4 阻断，无回应
vlan30 终端 ping 同 vlan30 终端	通	规则 1 允许内部通信
vlan30 终端 ping vlan50 终端	不通	规则 80 拒绝所有其他 VLAN 通信

关键说明

ICMP 类型过滤：通过echo-reply（类型 0）明确允许回应报文，确保 vlan100 的 ping 能收到回复；
规则顺序：拒绝规则（如阻断 vlan30→vlan100）必须放在允许规则之后，否则会误阻断合法回应；
vlan200 适配：若 vlan200 也需要单向访问，复制 vlan100 的规则并替换子网即可。

通过这种配置，既能实现 vlan100/200 对 vlan30/50/60 的单向访问，又能保持目标 VLAN 的内部隔离。

韧件网思路: 先允许vlan之间互联互通,再做ACL流量控制

- 接入层配置
	- 创建vlan70和vlan80
	- 连接终端的接口设置为Access
	- 上联接口(连接核心)的接口设置为Trunk并允许vlan70和vlan80


Switch(config)#vlan 70
Switch(config-vlan)#vlan 80
Switch(config-vlan)#exit

Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 70
Switch(config-if)#no shutdown
Switch(config-if)#exit

Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 80
Switch(config-if)#no shutdown
Switch(config-if)#exit

Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 70,80
Switch(config-if)#no shutdown
Switch(config-if)#exit

- 汇聚层配置
	- 划分 vlan40,vlan70,vlan80
	- 连接接入层交换机的接口配置为Trunk
	- 连接其他终端的接口设置为Access
	- 连接核心交换机的接口配置为Trunk


Switch(config)#vlan 40
Switch(config-vlan)#vlan 70
Switch(config-vlan)#vlan 80

Switch(config)#interface f0/4
Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan 70,80
Switch(config-if)#no shutdown
Switch(config-if)#exit


Switch(config)#interface f0/1r
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 40,70,80
Switch(config-if)#no shutdown
Switch(config-if)#exit


Switch(config)#interface f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 40
Switch(config-if)#exit

Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 40
Switch(config-if)#no shutdown

- 核心配置
	- 划分 vlan40,vlan70,vlan80,配置IP地址
	- 连接汇聚层交换机的接口配置为Trunk,并允许vlan40,vlan70,vlan80

Core-Switch(config)#vlan 40
Core-Switch(config-vlan)#vlan 70
Core-Switch(config-vlan)#vlan 80
Core-Switch(config-vlan)#exit

Core-Switch(config)#interface vlan40
Core-Switch(config-if)#ip address 192.168.2.254 255.255.255.0
Core-Switch(config-if)#no shutdown
Core-Switch(config-if)#exit

Core-Switch(config)#interface vlan 70
Core-Switch(config-if)#ip address 192.168.7.254 255.255.255.0
Core-Switch(config-if)#no shutdown
Core-Switch(config-if)#exit


Core-Switch(config)#interface vlan 80
Core-Switch(config-if)#ip address 192.168.8.254 255.255.255.0
Core-Switch(config-if)#no shutdown
Core-Switch(config-if)#exit

Core-Switch(config)#interface g1/0/4
Core-Switch(config-if)#switchport trunk encapsulation dot1q
Core-Switch(config-if)#switchport mode trunk
Core-Switch(config-if)#switchport trunk allowed vlan 40,70,80
Core-Switch(config-if)#no shutdown
Core-Switch(config-if)#exit

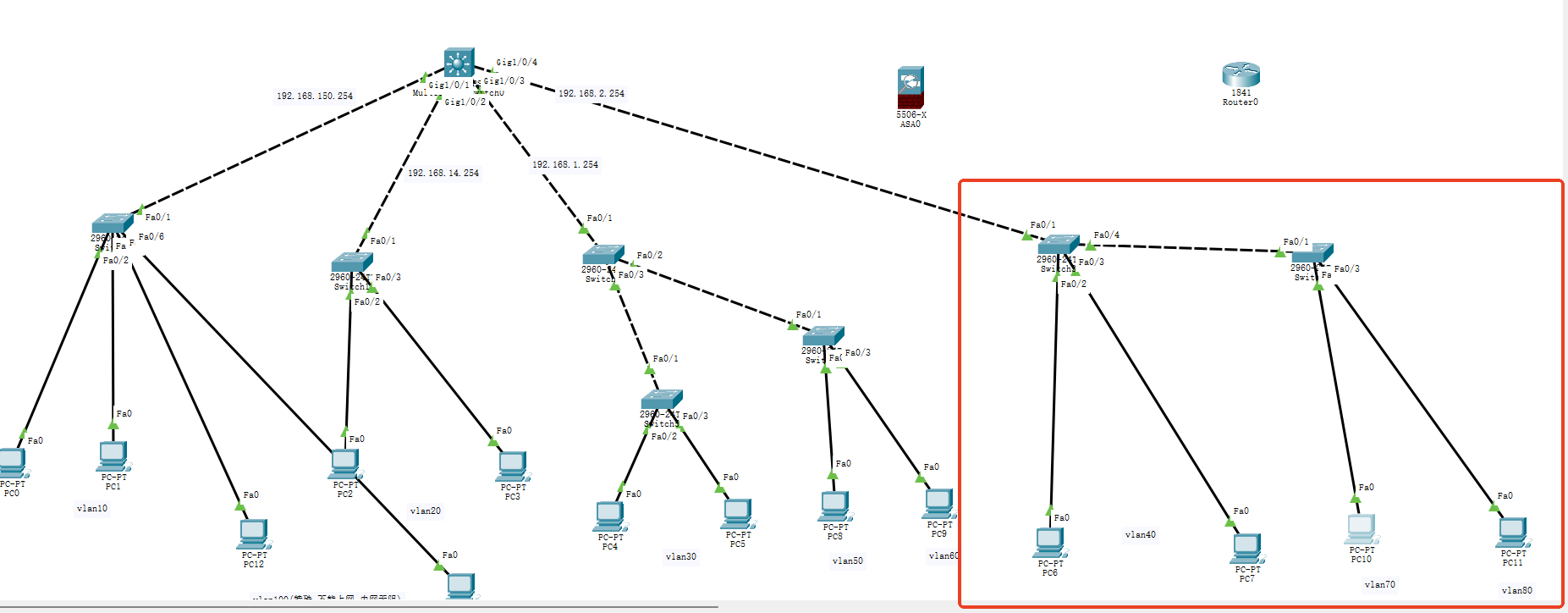

666

单向通讯的思路,参考上面,以vlan40为例如下(vlan70和vlan80同理)

! 假设子网：
! vlan40: 192.168.2.0/24
! vlan100: 192.168.100.0/24
! vlan200: 192.168.200.0/24（若vlan200也需要单向访问，规则同vlan100）

! 配置vlan40的单向访问ACL
ip access-list extended VLAN40_ACL
    ! 1. 允许vlan40内部通信（最高优先级）
    10 permit ip 192.168.2.0 0.0.0.255 192.168.2.0 0.0.0.255

    ! 2. 允许vlan100→vlan40的所有流量（包括ping请求）
    20 permit ip 192.168.100.0 0.0.0.255 192.168.2.0 0.0.0.255

    ! 3. 允许vlan40→vlan100的ICMP回应（仅回应ping请求，不允许主动请求）
    40 permit icmp 192.168.2.0 0.0.0.255 192.168.100.0 0.0.0.255 echo-reply  ! 允许回应报文（类型0）

    ! 4. 阻断vlan40→vlan100的主动流量（包括ping请求）
    40 deny ip 192.168.2.0 0.0.0.255 192.168.100.0 0.0.0.255  ! 拒绝vlan40到vlan100的所有IP流量

    ! 5. 若vlan200也需要单向访问，添加类似规则
    50 permit ip 192.168.200.0 0.0.0.255 192.168.2.0 0.0.0.255  ! 允许vlan200→vlan40
    60 permit icmp 192.168.2.0 0.0.0.255 192.168.200.0 0.0.0.255 echo-reply  ! 允许回应vlan200
    70 deny ip 192.168.2.0 0.0.0.255 192.168.200.0 0.0.0.255  ! 阻断vlan40→vlan200

    ! 6. 拒绝vlan40与其他所有VLAN的通信（如vlan50/60/10等）
    80 deny ip any any
exit

应用

interface Vlan40
 ip access-group VLAN40_ACL in  ! 控制外部进入vlan40的流量
 ip access-group VLAN40_ACL out  ! 控制vlan40发出的流量
exit

添加防火墙

思路如下

基础网络： 配置接口IP，让网络通。
路由指引： 配置默认路由指向互联网，配置回程路由指向内网。
地址转换： 通过NAT策略，将大量内网用户的私有IP转换为一个公网IP去访问互联网，解决了IPv4地址不足的问题。
安全划分： 通过安全区域区分内网外网。
	- 通过安全策略放行流量
		- 允许内网访问外网(应用于inside)
		- 放行外网的回程流量(应用于outside)

先搞定三层交换机,配置物理接口地址,然后写一条静态路由指向防火墙即可(本次采用这种方法)

Core-Switch(config)#interface g1/0/5
Core-Switch(config-if)#no switchport # 将物理接口转换为三层接口
Core-Switch(config-if)#ip address 10.10.10.1 255.255.255.0
Core-Switch(config-if)#no shu
Core-Switch(config-if)#exit

Core-Switch(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.2
Core-Switch(config)#exit

三层备用方案：使用SVI（推荐）

这是最常用的方法，通过创建VLAN接口来配置IP地址：

! 进入全局配置模式
configure terminal

! 创建VLAN（比如VLAN 10）
vlan 10
 name INSIDE_VLAN
 exit

! 将G1/0/5接口分配到VLAN 10
interface GigabitEthernet1/0/5
 switchport mode access
 switchport access vlan 10
 no shutdown
 exit

! 创建VLAN接口并配置IP地址
interface Vlan10
 ip address 10.10.10.1 255.255.255.0
 no shutdown
 exit

外网路由器配置

Router(config)#interface f0/0
Router(config-if)#ip address 64.1.1.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exit

Router(config)#ip route 0.0.0.0 0.0.0.0 64.1.1.1

! 若想精确配置,可以这么写
ip route 192.168.150.0 255.255.255.0 64.1.1.1
ip route 192.168.14.0 255.255.255.0 64.1.1.1
......

防火墙配置


! 1. 接口配置
interface GigabitEthernet1/1
 nameif inside
 security-level 100
 ip address 10.10.10.2 255.255.255.0
 no shutdown
 exit

interface GigabitEthernet1/2
 nameif outside
 security-level 0
 ip address 64.1.1.1 255.255.255.0
 no shutdown
 exit

! 2. 路由配置
route outside 0.0.0.0 0.0.0.0 64.1.1.2
route inside 192.168.150.0 255.255.255.0 10.10.10.1
route inside 192.168.14.0 255.255.255.0 10.10.10.1
route inside 192.168.1.0 255.255.255.0 10.10.10.1

! 3. NAT配置 - 使用方法一
object network INSIDE_ALL
 subnet 0.0.0.0 0.0.0.0
 nat (inside,outside) dynamic interface
 exit

! 4. 安全策略
! 允许内网的流量发出来
access-list inside_out extended permit ip any any
access-group inside_out in interface inside

! 创建outside接口入站ACL，允许回程流量（已建立的连接）
access-list outside_in extended permit ip any 192.168.150.0 255.255.255.0
access-list outside_in extended permit ip any 192.168.14.0 255.255.255.0
! 更安全的配置：仅允许已建立的连接回程（可选）
! access-list outside_in extended permit tcp any 192.168.150.0 255.255.255.0 established
! access-list outside_in extended permit tcp any 192.168.14.0 255.255.255.0 established
! 将ACL应用到outside接口的入方向
access-group outside_in in interface outside
exit
write memory

防火墙

需求: 要实现仅允许 VLAN10（192.168.150.0/24）中的 192.168.150.2 和 192.168.150.10 访问外网，需通过精确控制 ACL（访问控制列表）和限制 NAT 转换范围实现，具体配置如下：

核心思路

ACL 限制流量：在防火墙inside接口的入站 ACL 中，仅允许 192.168.150.2 和 192.168.150.10 的流量出外网，拒绝同网段其他 IP。
NAT 精准转换：仅为这两个允许访问外网的 IP 配置 NAT 转换（避免其他 IP 即使绕过 ACL 也无法通过 NAT 出网）。

具体配置步骤

1. 修改防火墙`inside_out` ACL（限制流量）

删除原允许整个 192.168.150.0/24 网段的规则，替换为仅允许指定 IP 的规则：

configure terminal
! 移除原有允许192.168.150.0/24整个网段的ACL条目
! no access-list inside_out extended permit ip 192.168.150.0 255.255.255.0 any
no access-list inside_out extended permit ip any any

! 添加允许192.168.150.2和192.168.150.10访问外网的规则
access-list inside_out extended permit ip host 192.168.150.2 any
access-list inside_out extended permit ip host 192.168.150.10 any

! 保留其他网段（vlan20、vlan30）原有的访问权限（如果需要）
! （如果不需要其他网段访问外网，可删除对应条目）
access-list inside_out extended permit ip 192.168.14.0 255.255.255.0 any

! 重新应用ACL到inside接口（确保生效）
access-group inside_out in interface inside
exit

2. 调整 NAT 配置（仅允许指定 IP 转换）

原 NAT 配置对所有内网 IP 生效（subnet 0.0.0.0 0.0.0.0），需修改为仅针对允许的 IP 进行 NAT 转换：

configure terminal
! 删除原有的宽泛NAT配置（避免非允许IP被转换）
no object network INSIDE_ALL

! 为192.168.150.2创建NAT对象
object network VLAN10_PERMIT_2
 host 192.168.150.2
 nat (inside,outside) dynamic interface  ! 动态转换为outside接口IP
 exit

! 为192.168.150.10创建NAT对象
object network VLAN10_PERMIT_10
 host 192.168.150.10
 nat (inside,outside) dynamic interface  ! 动态转换为outside接口IP
 exit

! （如果需要保留其他网段的NAT，补充对应配置，例如vlan20和vlan30）
object network VLAN20_NETWORK
 subnet 192.168.14.0 255.255.255.0
 nat (inside,outside) dynamic interface
 exit

write memory

配置验证

查看 ACL 配置：确认仅允许指定 IP：

show access-list inside_out

应显示类似条目：

access-list inside_out line 1 extended permit ip host 192.168.150.2 any
access-list inside_out line 2 extended permit ip host 192.168.150.10 any
access-list inside_out line 3 extended permit ip 192.168.14.0 255.255.255.0 any
access-list inside_out line 4 extended permit ip 192.168.1.0 255.255.255.0 any

测试连通性：
- 用 192.168.150.2 和 192.168.150.10 ping 外网地址（如路由器公网 IP），应能通。
- 用 VLAN10 内其他 IP（如 192.168.150.3）ping 外网，应不通。

关键说明

ACL 默认隐含 “拒绝所有未匹配的流量”，因此无需额外配置拒绝规则，删除原有允许整个网段的规则后，未被允许的 IP 会被自动拒绝。
限制 NAT 范围是为了双重保障：即使 ACL 配置失误，未被允许的 IP 也因没有 NAT 转换而无法出网。

防火墙特例

posted @ 2025-09-25 16:26 清安宁阅读(23) 评论(0) 收藏举报

刷新页面返回顶部

qinganning

模拟实战配置实验

vlan之间的互通

前提条件

完整配置步骤（分设备操作）

第一步：配置二层交换机（连接 4 台终端）

第二步：配置核心交换机（实现 VLAN 间路由）

第三步：配置终端的网关（必做！）

常见问题排查

常用命令

前提条件

实现原理

配置步骤

1. 为每个受限制 VLAN 创建扩展 ACL

2. 将 ACL 应用到对应 VLAN 的 SVI 接口

3. 保持其他 VLAN 的互通性

验证配置

解决办法: 先删除之前的ACL配置

第一步：移除接口上应用的旧 ACL

第二步：删除旧的 ACL 规则

最后 ACL 规则，明确允许 “网关与终端的通信”，并优化应用方向：

技术细节

配置步骤（以 vlan30 与 vlan100 为例，vlan50/60 同理）

1. 清除旧 ACL 配置（若有）

2. 配置单向通信的 ACL（命名 ACL）

3. 将 ACL 应用到 vlan30 的 SVI 接口

4. 对 vlan50/60 执行相同配置（替换子网即可）

规则验证

关键说明

添加防火墙

三层备用方案：使用SVI（推荐）

需求: 要实现仅允许 VLAN10（192.168.150.0/24）中的 192.168.150.2 和 192.168.150.10 访问外网，需通过精确控制 ACL（访问控制列表）和限制 NAT 转换范围实现，具体配置如下：

核心思路

具体配置步骤

1. 修改防火墙`inside_out` ACL（限制流量）

2. 调整 NAT 配置（仅允许指定 IP 转换）

配置验证

关键说明

公告

qinganning

模拟实战配置实验

vlan之间的互通

前提条件

完整配置步骤（分设备操作）

第一步：配置二层交换机（连接 4 台终端）

第二步：配置核心交换机（实现 VLAN 间路由）

第三步：配置终端的网关（必做！）

常见问题排查

常用命令

前提条件

实现原理

配置步骤

1. 为每个受限制 VLAN 创建扩展 ACL

2. 将 ACL 应用到对应 VLAN 的 SVI 接口

3. 保持其他 VLAN 的互通性

验证配置

解决办法: 先删除之前的ACL配置

第一步：移除接口上应用的旧 ACL

第二步：删除旧的 ACL 规则

最后 ACL 规则，明确允许 “网关与终端的通信”，并优化应用方向：

技术细节

配置步骤（以 vlan30 与 vlan100 为例，vlan50/60 同理）

1. 清除旧 ACL 配置（若有）

2. 配置单向通信的 ACL（命名 ACL）

3. 将 ACL 应用到 vlan30 的 SVI 接口

4. 对 vlan50/60 执行相同配置（替换子网即可）

规则验证

关键说明

添加防火墙

三层备用方案：使用SVI（推荐）

需求: 要实现仅允许 VLAN10（192.168.150.0/24）中的 192.168.150.2 和 192.168.150.10 访问外网，需通过精确控制 ACL（访问控制列表） 和限制 NAT 转换范围实现，具体配置如下：

核心思路

具体配置步骤

1. 修改防火墙inside_out ACL（限制流量）

2. 调整 NAT 配置（仅允许指定 IP 转换）

配置验证

关键说明

公告

需求: 要实现仅允许 VLAN10（192.168.150.0/24）中的 192.168.150.2 和 192.168.150.10 访问外网，需通过精确控制 ACL（访问控制列表）和限制 NAT 转换范围实现，具体配置如下：

1. 修改防火墙`inside_out` ACL（限制流量）
