实战项目配置实验
实现VLAN 10和VLAN 20之间的互联互通是网络工程中的常见需求。我将指导你使用华为eNSP模拟器，通过三层交换机与二层交换机的组合来实现这一目标。
🖧 使用eNSP实现VLAN间通信配置指南
网络拓扑概述
本实验将构建一个典型的三层网络架构，其中包含一台三层交换机作为核心设备，两台二层交换机接入用户终端设备，实现VLAN 10和VLAN 20之间的互联互通。

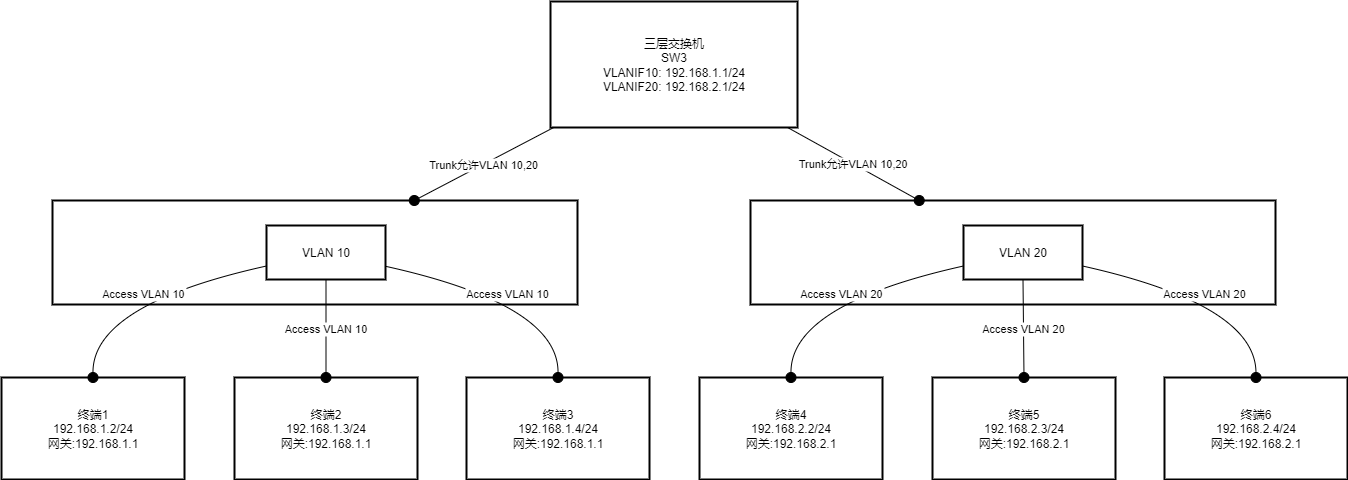

以下是网络拓扑的结构图：
📋 IP地址与VLAN规划表
| 设备 | IP地址 | 子网掩码 | 网关 | VLAN |
|---|---|---|---|---|
| 终端1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.1 | VLAN 10 |
| 终端2 | 192.168.1.3 | 255.255.255.0 | 192.168.1.1 | VLAN 10 |
| 终端3 | 192.168.1.4 | 255.255.255.0 | 192.168.1.1 | VLAN 10 |
| 终端4 | 192.168.2.2 | 255.255.255.0 | 192.168.2.1 | VLAN 20 |
| 终端5 | 192.168.2.3 | 255.255.255.0 | 192.168.2.1 | VLAN 20 |
| 终端6 | 192.168.2.4 | 255.255.255.0 | 192.168.2.1 | VLAN 20 |
🔧 配置步骤
1. 二层交换机配置（SW1和SW2）
首先需要对两台二层交换机进行配置，创建VLAN并将端口划分到相应的VLAN中。
SW1配置（连接VLAN 10终端）:
<Huawei> system-view
[Huawei] sysname SW1
[SW1] vlan batch 10
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access
[SW1-GigabitEthernet0/0/1] port default vlan 10
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 10
[SW1-GigabitEthernet0/0/2] quit
[SW1] interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3] port link-type access
[SW1-GigabitEthernet0/0/3] port default vlan 10
[SW1-GigabitEthernet0/0/3] quit
[SW1] interface GigabitEthernet 0/0/24
[SW1-GigabitEthernet0/0/24] port link-type trunk
[SW1-GigabitEthernet0/0/24] port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/24] quit
[SW1] save
SW2配置（连接VLAN 20终端）:
<Huawei> system-view
[Huawei] sysname SW2
[SW2] vlan batch 20
[SW2] interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1] port link-type access
[SW2-GigabitEthernet0/0/1] port default vlan 20
[SW2-GigabitEthernet0/0/1] quit
[SW2] interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2] port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 20
[SW2-GigabitEthernet0/0/2] quit
[SW2] interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3] port link-type access
[SW2-GigabitEthernet0/0/3] port default vlan 20
[SW2-GigabitEthernet0/0/3] quit
[SW2] interface GigabitEthernet 0/0/24
[SW2-GigabitEthernet0/0/24] port link-type trunk
[SW2-GigabitEthernet0/0/24] port trunk allow-pass vlan 20
[SW2-GigabitEthernet0/0/24] quit
[SW2] save
2. 三层交换机配置（SW3）
三层交换机需要创建两个VLAN，配置SVI接口（VLANIF接口）作为各自VLAN的网关，并设置Trunk端口连接二层交换机。
<Huawei> system-view
[Huawei] sysname SW3
[SW3] vlan batch 10 20
[SW3] interface Vlanif 10
[SW3-Vlanif10] ip address 192.168.1.1 255.255.255.0
[SW3-Vlanif10] quit
[SW3] interface Vlanif 20
[SW3-Vlanif20] ip address 192.168.2.1 255.255.255.0
[SW3-Vlanif20] quit
配置连接SW1的接口（允许VLAN 10）:
[SW3] interface GigabitEthernet 0/0/1
[SW3-GigabitEthernet0/0/1] port link-type trunk
[SW3-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[SW3-GigabitEthernet0/0/1] quit
配置连接SW2的接口（允许VLAN 20）:
[SW3] interface GigabitEthernet 0/0/2
[SW3-GigabitEthernet0/0/2] port link-type trunk
[SW3-GigabitEthernet0/0/2] port trunk allow-pass vlan 20
[SW3-GigabitEthernet0/0/2] quit
[SW3] save
🧪 验证与测试
完成所有配置后，需要进行以下验证测试：
-
检查三层交换机的路由表：
[SW3] display ip routing-table你应该能看到类似下面的路由信息，表明交换机已经学习到了两个VLAN的路由：
Destination/Mask Proto Pre Cost Flags NextHop Interface 192.168.1.0/24 Direct 0 0 D 192.168.1.1 Vlanif10 192.168.1.1/32 Direct 0 0 D 127.0.0.1 Vlanif10 192.168.2.0/24 Direct 0 0 D 192.168.2.1 Vlanif20 192.168.2.1/32 Direct 0 0 D 127.0.0.1 Vlanif20 -
测试网络连通性：
从VLAN 10中的任何一台终端（如终端1）ping VLAN 20中的任何一台终端（如终端4）：C:> ping 192.168.2.2如果配置正确，你应该能够看到成功的回复。
⚠️ 故障排除提示
- 物理连接检查：确保所有设备间的网线正确连接。三层交换机与二层交换机之间、二层交换机与PC之间都需要正确连接。
- VLAN配置验证：使用
display vlan命令在每台交换机上验证VLAN是否创建成功，端口是否加入了正确的VLAN。 - Trunk配置确认：在交换机上使用
display port vlan命令确认Trunk端口配置正确，并且允许了相应的VLAN通过。 - IP配置检查：确认所有终端设备的IP地址、子网掩码和默认网关配置正确。VLAN 10的终端网关应为192.168.1.1，VLAN 20的终端网关应为192.168.2.1。
- 防火墙设置：检查PC的防火墙设置，确保没有阻止ICMP回显请求（ping）。
通过以上配置，你已经成功实现了VLAN 10和VLAN 20之间的互联互通。三层交换机通过SVI接口（VLANIF）为每个VLAN提供网关服务，并在VLAN间进行路由转发，从而使不同VLAN之间的设备能够通信。
希望这个指南对你有帮助！如果你有任何其他问题，请随时提问。
DHCP服务
- 在三层交换机上面开启DHCP功能
- 创建地址池
- 在网关接口启用DHCP
- 关闭烦人的提示信息命令(最基础的用户模式下)
<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
三层交换机配置如下(在"Vlan互通实验"基础上,添加DHCP配置即可)
# 启用DHCP服务
[Huawei] dhcp enable
# 创建VLAN
[Huawei] vlan batch 10 20
# 配置VLAN接口
[Huawei] interface Vlanif 10
[Huawei-Vlanif10] ip address 192.168.1.1 24
[Huawei-Vlanif10] dhcp select global
[Huawei-Vlanif10] quit
[Huawei] interface Vlanif 20
[Huawei-Vlanif20] ip address 192.168.2.1 24
[Huawei-Vlanif20] dhcp select global
[Huawei-Vlanif20] quit
# 创建VLAN 10的地址池
[Huawei] ip pool vlan10
[SWCenter-ip-pool-vlan10] network 192.168.1.0 mask 255.255.255.0
# 然后设置网关
[SWCenter-ip-pool-vlan10] gateway-list 192.168.1.1
# 最后设置排除的IP地址（如果需要）
[SWCenter-ip-pool-vlan10] excluded-ip-address 192.168.1.254
# 配置其他参数
[SWCenter-ip-pool-vlan10] dns-list 8.8.8.8
[SWCenter-ip-pool-vlan10] lease day 3
# 创建VLAN 20的地址池
[SWCenter-ip-pool-vlan10] network 192.168.2.0 mask 255.255.255.0
# 然后设置网关
[SWCenter-ip-pool-vlan10] gateway-list 192.168.2.1
# 最后设置排除的IP地址（如果需要）
[SWCenter-ip-pool-vlan10] excluded-ip-address 192.168.2.254
# 配置其他参数
[SWCenter-ip-pool-vlan10] dns-list 8.8.8.8
[SWCenter-ip-pool-vlan10] lease day 3
二层交换机的配置和Vlan互通实验配置一模一样,无需更改

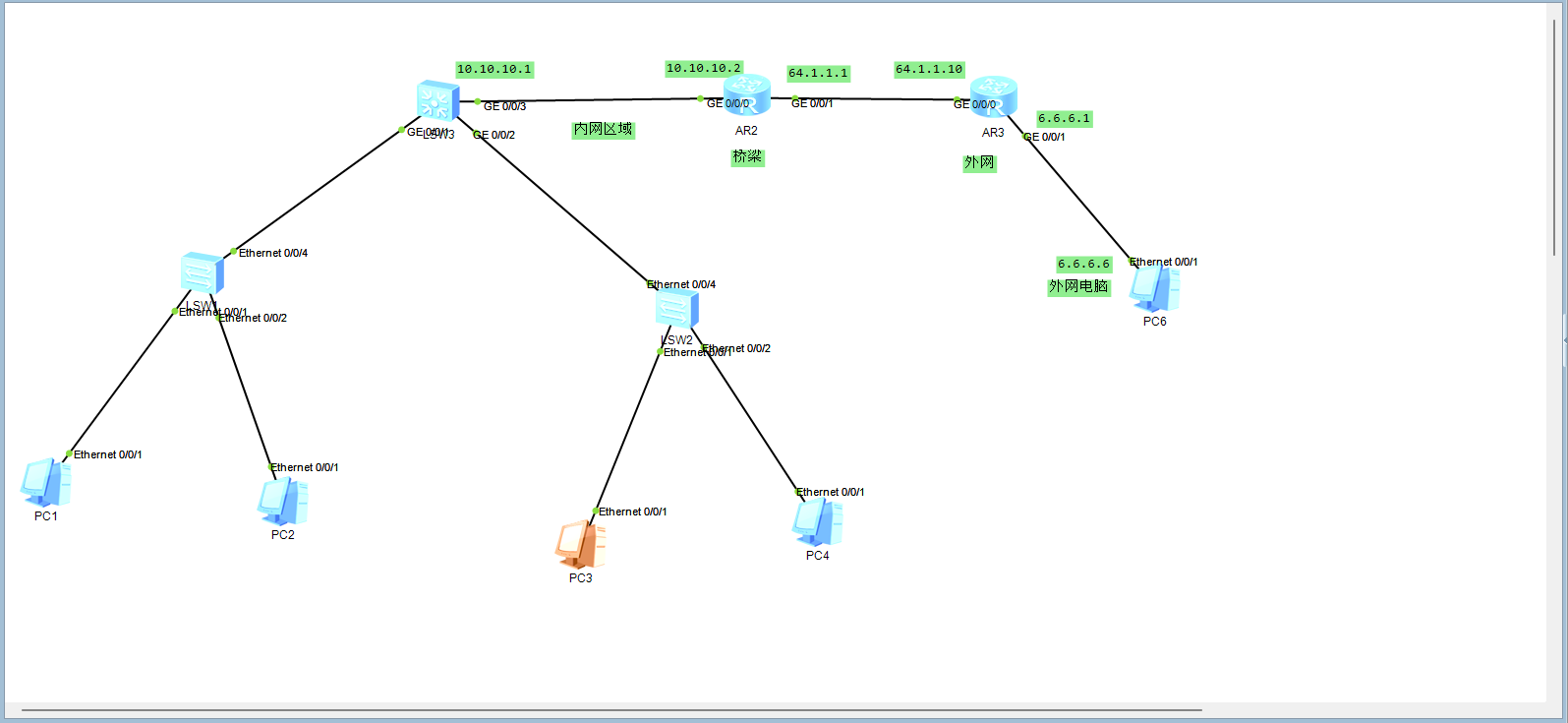

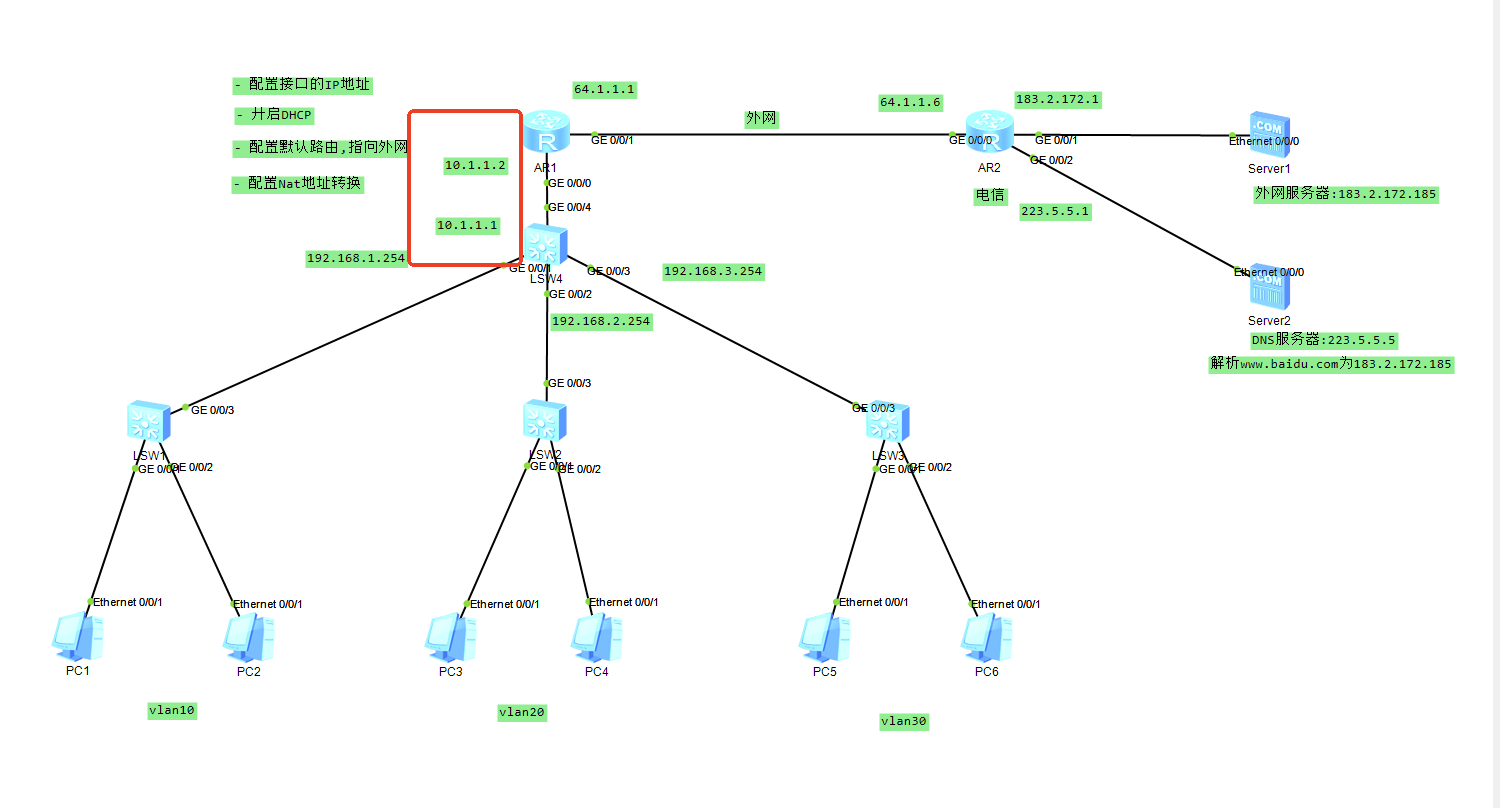

路由器配置(打通内外网)
- 路由器与三层交换机之间的连通
- 进入路由器的接口,配置IP地址
- 添加去往外网电脑的静态路由: ip route-static 6.6.6.0 255.255.255.0 64.1.1.10
[Huawei]display ip routing-table 6.6.6.6
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask Proto Pre Cost Flags NextHop Interface
6.6.6.0/24 Static 60 0 RD 64.1.1.10 GigabitEthernet
0/0/1
- 添加回程路由
[Huawei]ip route-static 192.168.1.0 255.255.255.0 10.10.10.1
[Huawei]ip route-static 192.168.2.0 255.255.255.0 10.10.10.1
- 做Nat地址转换
[Huawei]acl 2000
[Huawei-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[Huawei-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255
.....
[Huawei]interface g 0/0/1 # 一定是外网口
[Huawei-GigabitEthernet0/0/1]nat outbound 2000
- 进入三层交换机的接口,不能直接配IP
- 创建vlan100并配置IP地址,把连接路由器的接口设置为access并加入vlan100
- 添加去往外网电脑的静态路由: ip route-static 6.6.6.0 255.255.255.0 10.10.10.2
[SWCenter]display ip routing-table 6.6.6.6
Route Flags: R - relay, D - download to fib
----------------------------------------------------------------------- -------
Routing Table : Public
Summary Count : 1
Destination/Mask Proto Pre Cost Flags NextHop Interface
6.6.6.0/24 Static 60 0 RD 10.10.10.2 Vlanif100
- 测试二者之间的连通是否正常(结果正常)
思科模拟器网络配置方案
- 思科模拟器的需求如下
- 四台终端
- PC1: 自动获取IP地址(192.168.1.2~192.168.1.100)(属于vlan10)
- PC2: 自动获取IP地址(192.168.1.2~192.168.1.100)(属于vlan10)
- PC3: 自动获取IP地址(192.168.2.2~192.168.2.100)(属于vlan20)
- PC4: 自动获取IP地址(192.168.2.2~192.168.2.100)(属于vlan20)
- 二台2960二层交换机
- 交换机1连接PC1(接f0/1口)和PC2(接f0/2口)
- 交换机2连接PC3(接f0/1口)和PC4(接f0/2口)
- 一台3560的三层交换机
- f0/1 连接交换机1 的f0/3口,IP: 192.168.1.254
- f0/2 连接交换机2 的f0/3口, IP: 192.168.2.254
- f0/3 连接Bridge路由器 的f0/0口, IP: 10.10.10.1
- 一台路由器,命名为Bridge,用来连接内网和外网
- f0/0接口连接3560三层交换机的f0/3口,IP: 10.10.10.2
- f0/1接口连接Internet路由器的f0/1接口,IP: 64.1.1.1
- 一台路由器,命名为Internet,模拟运营商网络,
- f0/1接口连接Bridge的f0/1口,IP: 64.1.1.10
- f0/0接口连接一台外网PC(IP地址: 6.6.6.6),该接口IP地址为6.6.6.1
- 目标,实现PC1PC4之间互联互通,PC1PC4和外网PC也要互联互通,该如何配置设备命令实现

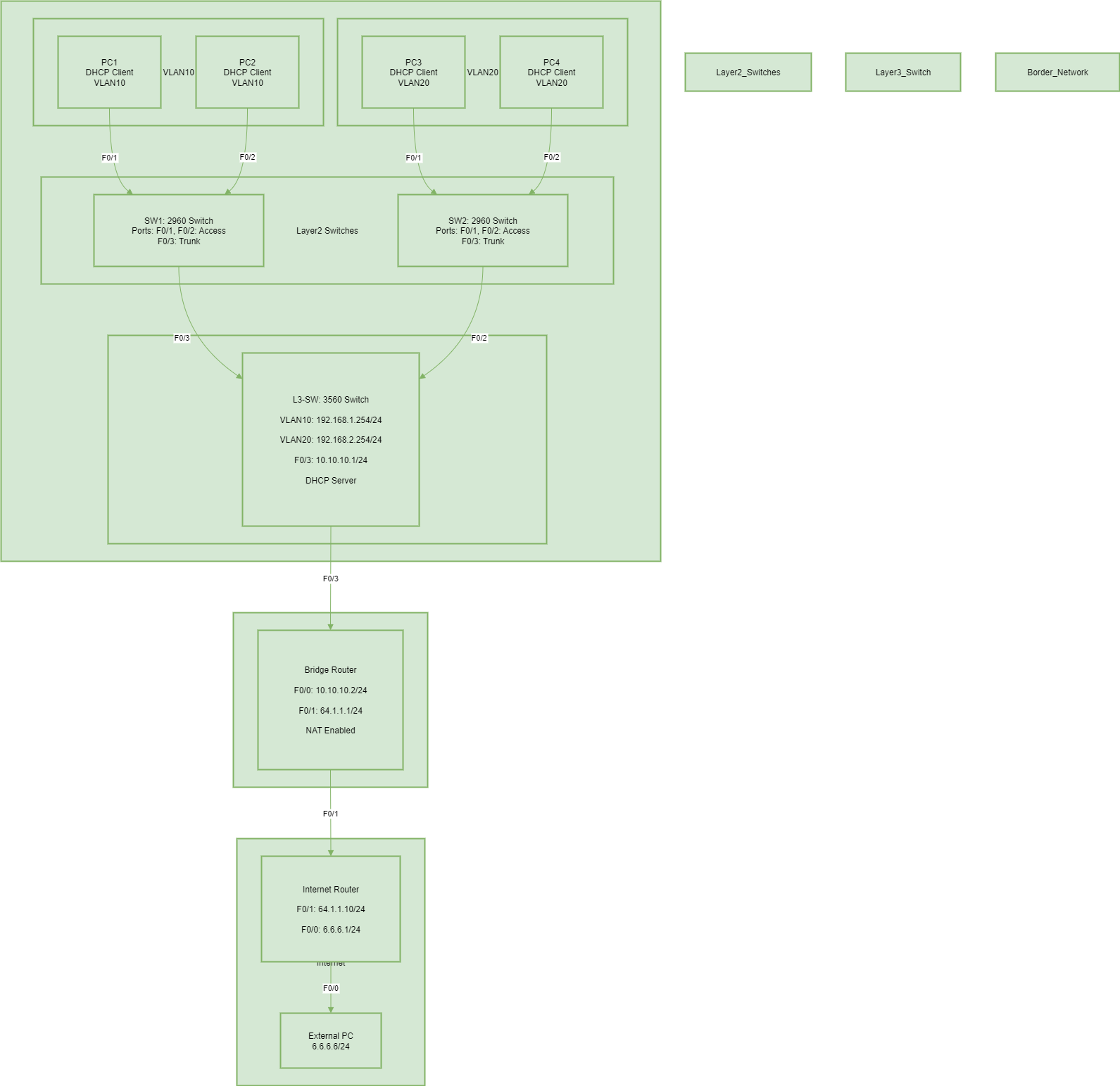

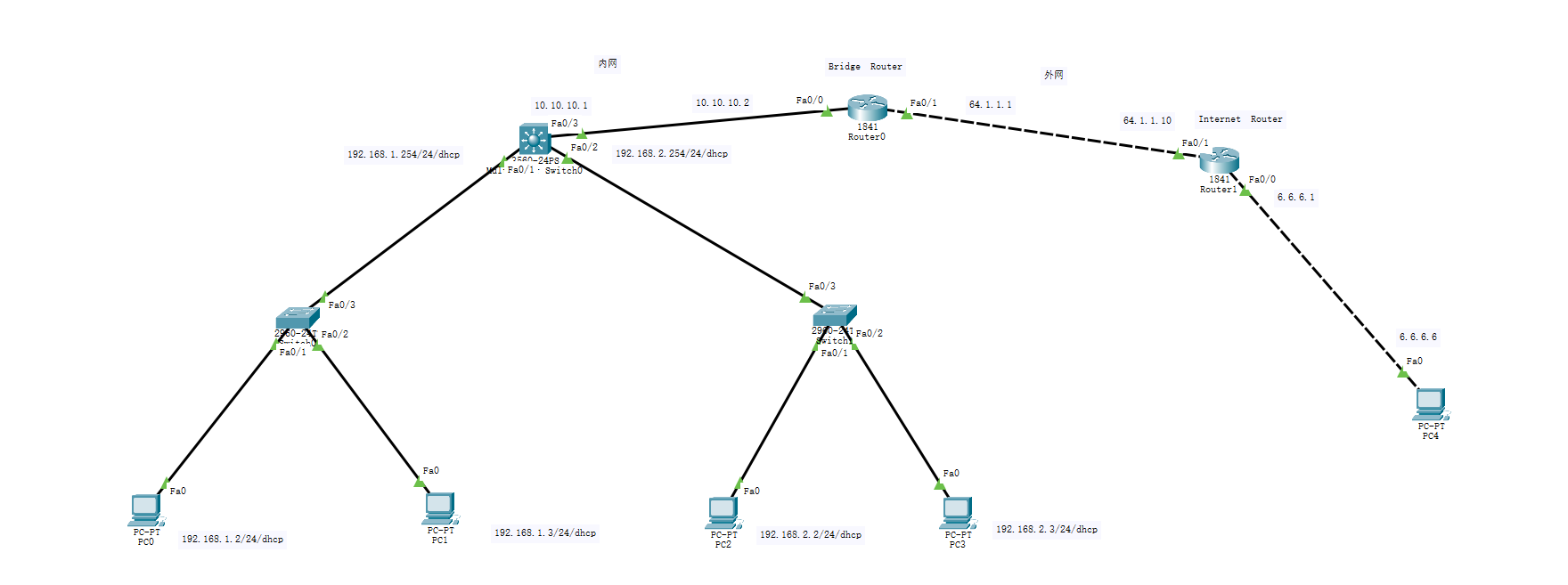

网络拓扑结构
PC1 (VLAN10) ── SW1 (2960) ──┐
PC2 (VLAN10) ── │
├── L3-SW (3560) ── Bridge-Router ── Internet-Router ── External-PC
PC3 (VLAN20) ── │
PC4 (VLAN20) ── SW2 (2960) ──┘
设备配置命令
1. 二层交换机 SW1 配置
enable
configure terminal
! 创建VLAN
vlan 10
name VLAN10
exit
! 配置接入端口
interface fastEthernet 0/1
switchport mode access
switchport access vlan 10
no shutdown
exit
interface fastEthernet 0/2
switchport mode access
switchport access vlan 10
no shutdown
exit
! 配置与三层交换机连接的trunk端口
interface fastEthernet 0/3
switchport mode trunk
no shutdown
exit
end
write memory
2. 二层交换机 SW2 配置
enable
configure terminal
! 创建VLAN
vlan 20
name VLAN20
exit
! 配置接入端口
interface fastEthernet 0/1
switchport mode access
switchport access vlan 20
no shutdown
exit
interface fastEthernet 0/2
switchport mode access
switchport access vlan 20
no shutdown
exit
! 配置与三层交换机连接的trunk端口
interface fastEthernet 0/3
switchport mode trunk
no shutdown
exit
end
write memory
3. 三层交换机 L3-SW 配置
enable
configure terminal
! 创建VLAN
vlan 10
name VLAN10
exit
vlan 20
name VLAN20
exit
! 配置与SW1连接的接口
interface fastEthernet 0/1
switchport trunk encapsulation dot1q
switchport mode trunk
no shutdown
exit
! 配置与SW2连接的接口
interface fastEthernet 0/2
switchport trunk encapsulation dot1q
switchport mode trunk
no shutdown
exit
! 配置VLAN接口
interface vlan 10
ip address 192.168.1.254 255.255.255.0
no shutdown
exit
interface vlan 20
ip address 192.168.2.254 255.255.255.0
no shutdown
exit
! 配置与路由器连接的接口
interface fastEthernet 0/3
no switchport
ip address 10.10.10.1 255.255.255.0
no shutdown
exit
! 配置DHCP服务
ip dhcp excluded-address 192.168.1.1 192.168.1.1
ip dhcp excluded-address 192.168.2.1 192.168.2.1
ip dhcp pool VLAN10_POOL
network 192.168.1.0 255.255.255.0
default-router 192.168.1.254
dns-server 8.8.8.8
exit
ip dhcp pool VLAN20_POOL
network 192.168.2.0 255.255.255.0
default-router 192.168.2.254
dns-server 8.8.8.8
exit
! 配置默认路由
ip route 0.0.0.0 0.0.0.0 10.10.10.2
end
write memory
至此,可以先测试内网的终端之间的联通性(互联互通)
4. Bridge 路由器配置
enable
configure terminal
! 配置内网接口
interface fastEthernet 0/0
ip address 10.10.10.2 255.255.255.0
no shutdown
exit
! 配置外网接口
interface fastEthernet 0/1
ip address 64.1.1.1 255.255.255.0
no shutdown
exit
! 配置内网路由
ip route 192.168.1.0 255.255.255.0 10.10.10.1
ip route 192.168.2.0 255.255.255.0 10.10.10.1
! 配置默认路由
ip route 0.0.0.0 0.0.0.0 64.1.1.10
! 配置NAT使内网能够访问外网
access-list 1 permit 192.168.1.0 0.0.0.255
access-list 1 permit 192.168.2.0 0.0.0.255
ip nat inside source list 1 interface fastEthernet 0/1 overload
interface fastEthernet 0/0
ip nat inside
exit
interface fastEthernet 0/1
ip nat outside
exit
end
write memory
5. Internet 路由器配置
enable
configure terminal
! 配置与Bridge路由器连接的接口
interface fastEthernet 0/1
ip address 64.1.1.10 255.255.255.0
no shutdown
exit
! 配置与外网PC连接的接口
interface fastEthernet 0/0
ip address 6.6.6.1 255.255.255.0
no shutdown
exit
! 配置回程路由
ip route 192.168.1.0 255.255.255.0 64.1.1.1
ip route 192.168.2.0 255.255.255.0 64.1.1.1
ip route 10.10.10.0 255.255.255.0 64.1.1.1
end
write memory
6. PC配置
所有PC设置为自动获取IP地址(DHCP)。
7. 外网PC配置
- IP地址: 6.6.6.6
- 子网掩码: 255.255.255.0
- 默认网关: 6.6.6.1
验证命令
配置完成后，可以使用以下命令验证网络连通性：
- 在PC1上ping PC3:
ping 192.168.2.x - 在PC1上ping外网PC:
ping 6.6.6.6 - 在三层交换机上检查路由表:
show ip route - 在Bridge路由器上检查NAT转换:
show ip nat translations
注意事项
- 确保所有接口都已启用(no shutdown)
- 确保VLAN配置正确并在trunk链路上允许通过
- 如果使用模拟器，可能需要启用路由功能(ip routing)
- 确保DHCP服务已正确配置并启用
此配置方案将实现所有PC之间的互联互通，并且内网PC能够访问外网PC。

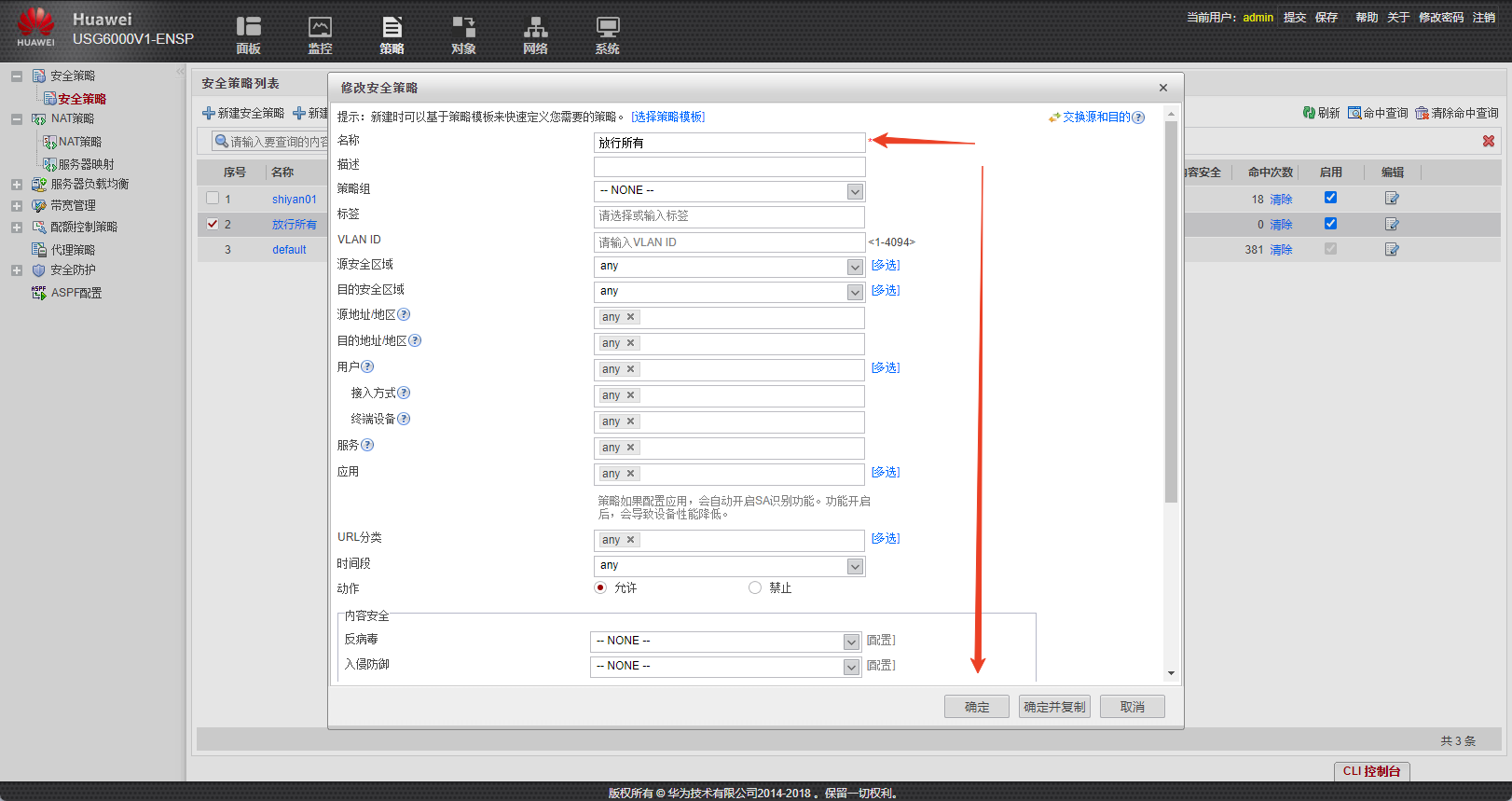

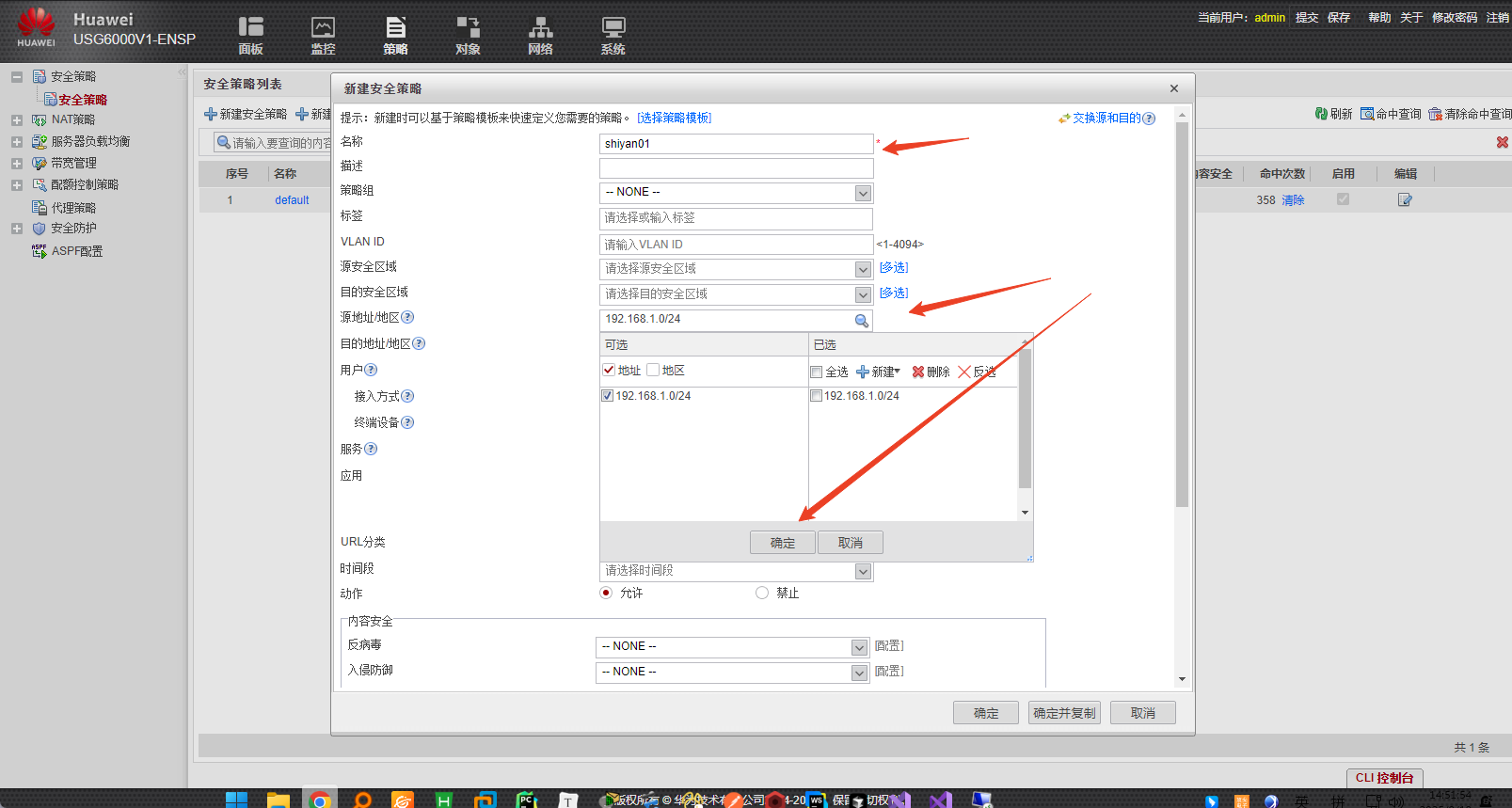

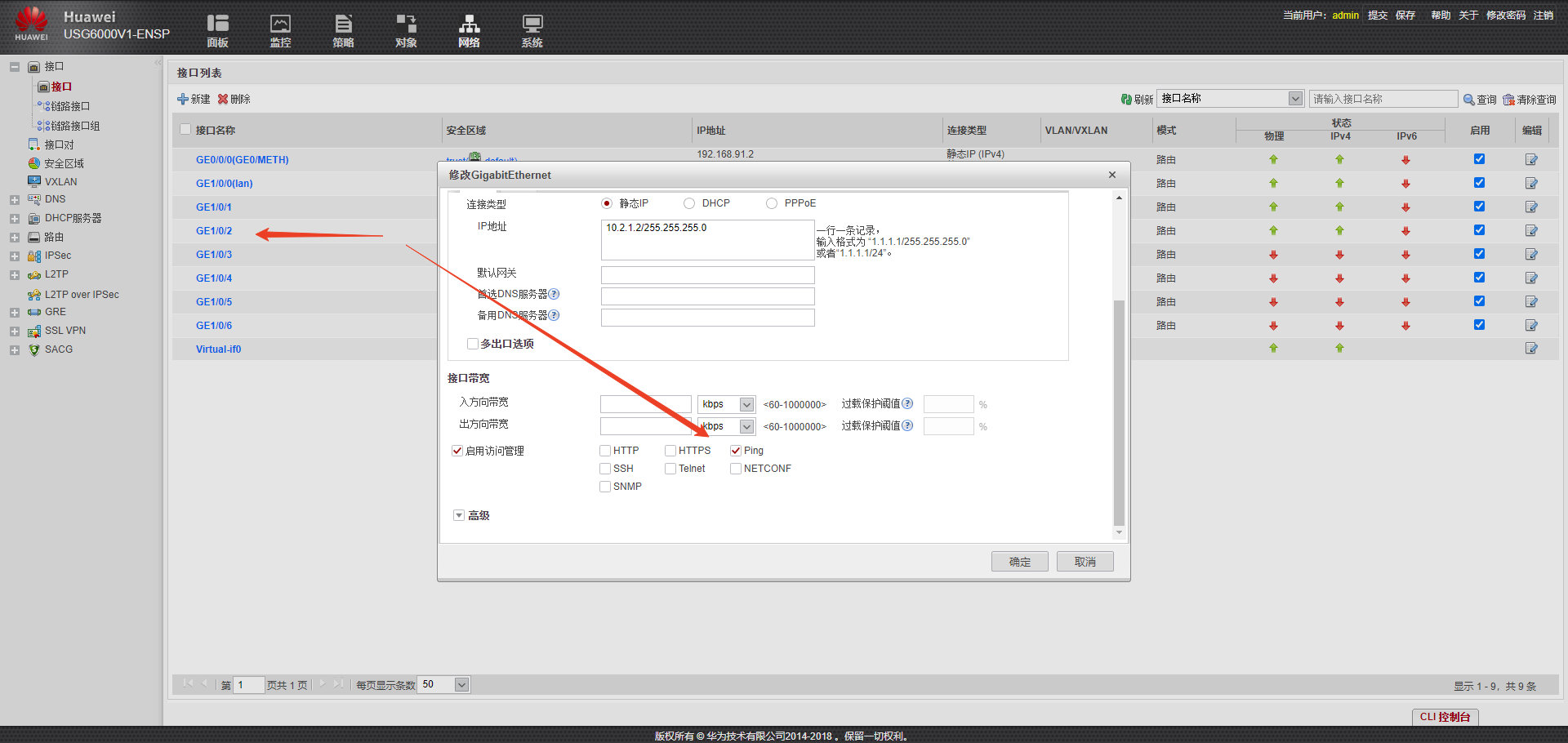

防火墙(华为USG6000V)
-
默认
人性本恶- 对于
交换机和路由器来说,人性本善
- 对于
-
分为三个区域
- 信任区
- 非信任区
- DMZ区(介于上面二者之间)
-

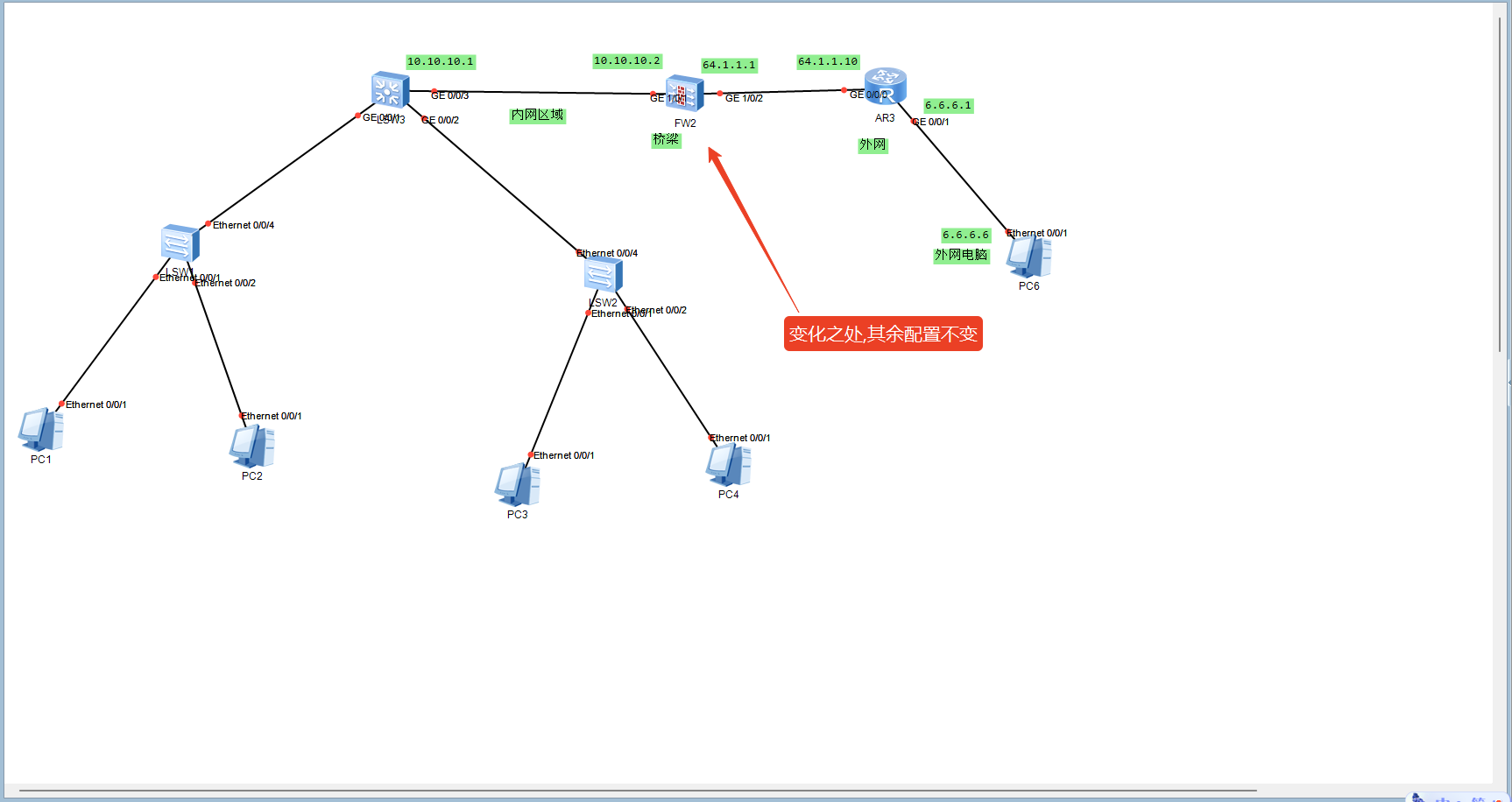

把上面的

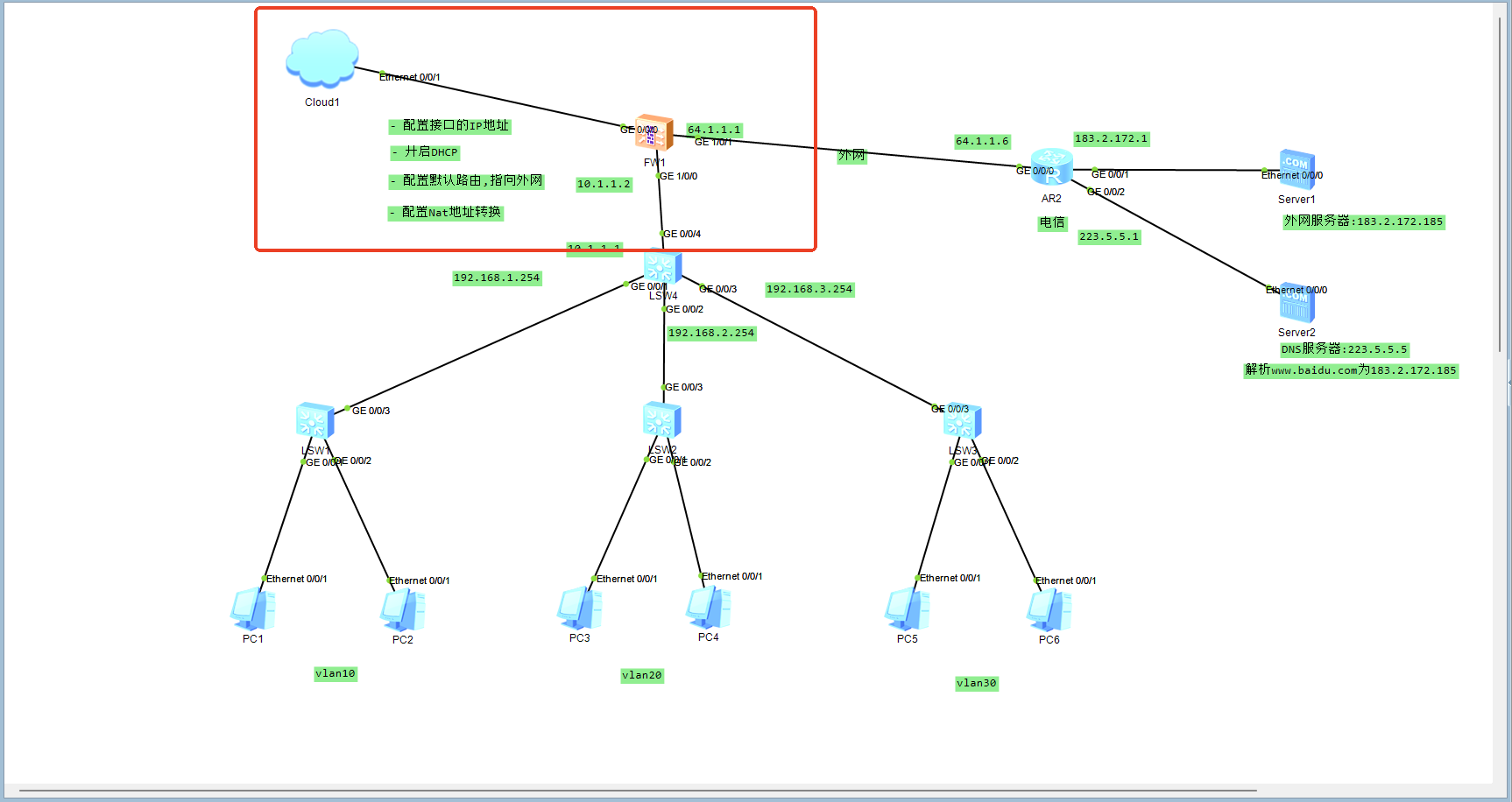

Bridge路由器,换成本次实验对象--->华为USG6000V防火墙,其余配置不变
- undo in en # 关闭烦人提示

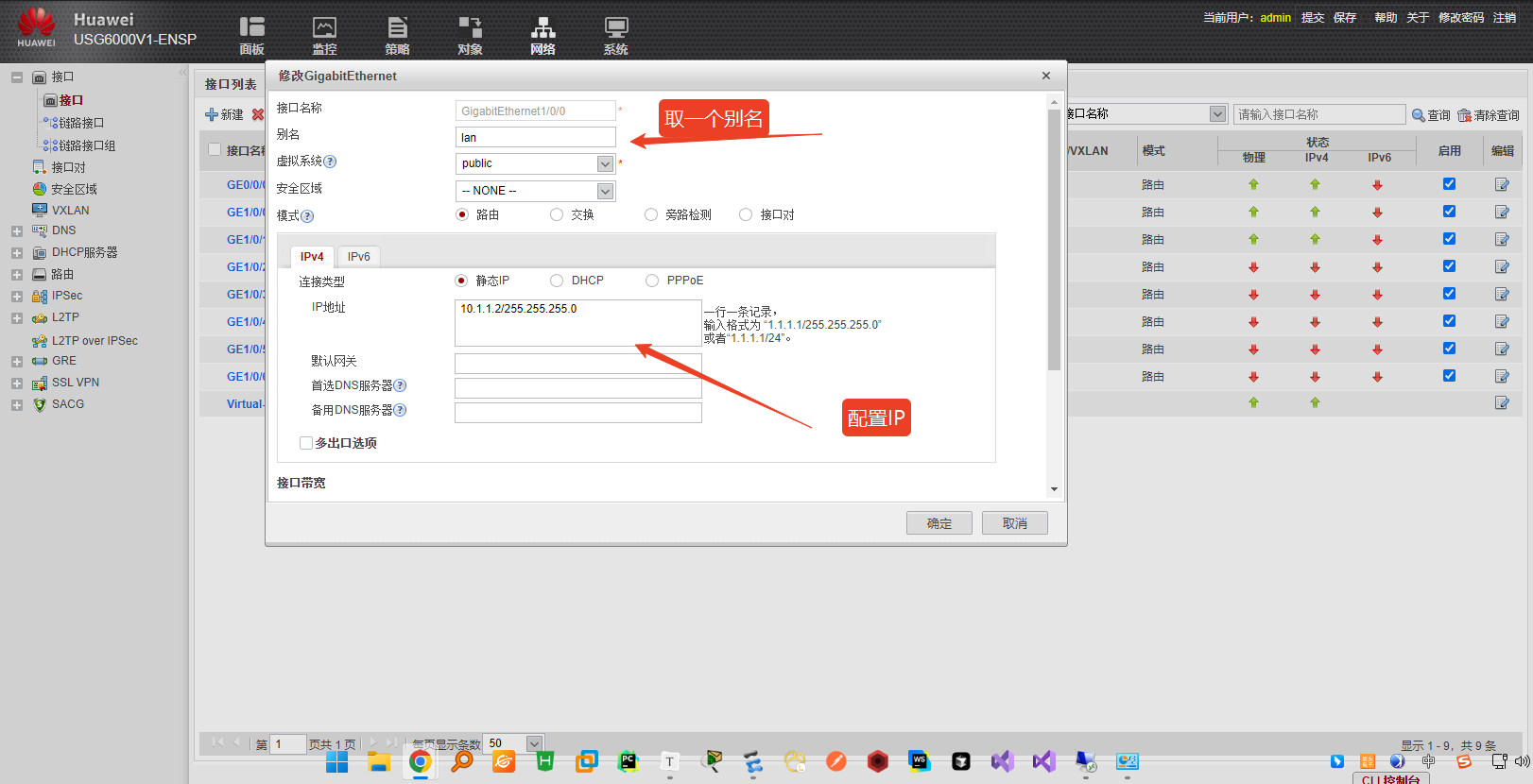

- interface GigabitEthernet 1/0/1 # 配置接口的IP地址
- ip address 10.10.10.2 255.255.255.0
- interface GigabitEthernet 1/0/2
- ip address 64.1.1.1 255.255.255.0
- ip route-static 0.0.0.0 0.0.0.0 64.1.1.10 # 配置静态路由
- ip route-static 192.168.1.0 255.255.255.0 10.10.10.1
- ip route-static 192.168.2.0 255.255.255.0 10.10.10.1
- firewall zone trust # 把内网接口加入信任区
add g 1/0/1
- firewall zone untrust # 把外网接口加入非信任区
add g 1/0/2
- security-policy # 配置安全策略: 安全策略是防火墙的“包过滤器”，默认情况下所有跨区域的流量都被禁止，必须显式允许
# 创建一条名为 shangwang（“上网”的拼音）的策略规则
# 允许从内网（trust）发往互联网（untrust）的所有流量
- rule name shangwang
- souce-zone trust
- destination-zone untrust
- action permit
# 配置NAT
- nat-policy
- rule name shangwang
- source-zone trust
- destination-zone untrust
- action source-nat easy-ip
'''
对从内网（trust）发往互联网（untrust）的流量，进行源地址转换。
easy-ip 是一种特殊的转换方式，它表示直接使用该流量出口接口（GE1/0/2）的公网IP地址（64.1.1.1）作为转换后的地址，并同时转换端口（PAT）。
例如，内网一台电脑 10.10.10.100 访问百度，它的源IP会被防火墙转换成 64.1.1.1:10500。
百度回复时，数据包会发给 64.1.1.1:10500，防火墙再根据NAT会话表将其转回给内网的 10.10.10.100。
'''
整体总结
这一套配置组合拳实现了最经典的企业网络上网需求：
- 基础网络： 配置接口IP，让网络通。
- 路由指引： 配置默认路由指向互联网，配置回程路由指向内网。
- 安全划分： 通过安全区域区分内网外网。
- 放行流量： 通过安全策略允许内网访问外网。
- 地址转换： 通过NAT策略，将大量内网用户的私有IP转换为一个公网IP去访问互联网，解决了IPv4地址不足的问题。
最终效果： 连接在 GE1/0/1 下的内网用户（如 192.168.1.0/24 和 192.168.2.0/24 网段），可以通过防火墙的 NAT 功能，使用 64.1.1.1 这个公网IP地址安全地访问互联网。
- 可以开启
防火墙的图形化功能,实现web访问
- 注意事项: 配置策略的时候,要非常注意策略的执行顺序(自上而下),把自定义的规则优先放到最上面
常见网络故障
路由器绑定Mac地址
- arp static ipAddress MacAddress
- arp static 192.168.1.2 xxxx-yyy-zzz-ooo
不可控区域的防环控制
- bpdu保护: 生成树默认会发送的包,就是bpdu数据包
- 当"边缘接口"收到"环"的数据包时,该接口会自动关闭,从而不受"不可控区域"的"网络风暴"的影响
- 任何不会运行生成树协议（STP）的设备所连接的端口，都应该被配置为边缘接口(提升效率,节省时间)
- 风暴控制(模拟器无法模拟)
- 配置实验
- 把连接"不可控区域"的接口,设置为"边缘接口"
- interface xxxx
- stp edged-port enable
- quit
- stp bpdu-protection
好的，这是一个非常经典且重要的网络概念。在华为和思科的交换机中，“边缘接口”的核心思想是完全一致的，但它们各自的叫法有所不同。
核心概念
边缘接口 指的是直接连接到终端设备的交换机端口，这些端口不应该收到任何来自其他交换机的网络协议数据包（最典型的是BPDU）。
终端设备包括：
- 计算机（PC、服务器）
- 打印机
- IP电话
- 无线接入点（AP）
- 防火墙（当作为终端主机时）
- 路由器（当作为终端主机时）
简单来说，任何不会运行生成树协议（STP）的设备所连接的端口，都应该被配置为边缘接口。
在不同厂商中的名称
| 厂商 | 名称 | 缩写/命令 |
|---|---|---|
| 思科 (Cisco) | PortFast | spanning-tree portfast |
| 华为 (Huawei) | 边缘端口 (Edge Port) | stp edged-port enable |
虽然名字不同，但它们的功能和目的完全相同。
为什么需要边缘接口？（目的和好处）
这主要与生成树协议（STP） 的工作机制有关。STP的目的是防止网络环路，它的工作机制是：
- 端口启动后，会经历阻塞（Blocking）→侦听（Listening）→学习（Learning）→转发（Forwarding）的状态转变过程。
- 这个过程默认需要 30秒 （15秒侦听 + 15秒学习）。
- 在此期间，端口无法转发用户数据。
对于连接终端设备的端口来说，绝对不可能形成网络环路（因为终端设备不会发BPDU也不会回传数据）。让这些端口也等待30秒再转发数据是完全不必要的，会显著影响用户体验。
启用边缘接口（PortFast/Edge Port）的好处：
- 极大加速网络访问速度：当终端设备（如PC）开机或网络线缆被插入时，交换机端口会立即进入转发状态，跳过漫长的监听和学习阶段。用户能瞬间访问网络资源，无需等待。
- 减少不必要的STP计算：边缘端口不会参与STP的计算过程，简化了生成树拓扑，提高了网络收敛速度。
- 避免DHCP超时问题：在一些网络中，DHCP请求超时时间可能小于30秒。如果端口一直处于学习状态，PC可能无法成功获取IP地址。启用边缘接口可以彻底解决这个问题。
如何配置？
在思科交换机上（配置PortFast）
// 进入接口配置模式
Switch(config)# interface gigabitethernet 1/0/1
// 启用PortFast
Switch(config-if)# spanning-tree portfast
// （可选）为了安全，通常同时启用BPDU Guard
Switch(config-if)# spanning-tree bpduguard enable
// 也可以在全局模式下对所有非Trunk端口启用
Switch(config)# spanning-tree portfast default
在华为交换机上（配置边缘端口）
// 进入接口视图
<Huawei> system-view
[Huawei] interface gigabitethernet 0/0/1
// 启用边缘端口
[Huawei-GigabitEthernet0/0/1] stp edged-port enable
// （可选）启用BPDU保护功能
[Huawei-GigabitEthernet0/0/1] stp bpdu-protection
// 注意：华为设备上也支持自动边缘端口功能，端口收到BPDU后会自动退出边缘端口状态。
极其重要的安全警告：BPDU Guard
启用边缘接口有一个潜在的风险：如果用户错误地将一台交换机（或Hub）连接到已启用PortFast/Edge Port的端口上，就可能引入网络环路。因为该端口不会阻塞，会直接开始转发数据。
为了防止这种情况，必须同时启用 BPDU Guard 功能。
- 工作原理：一旦边缘接口收到任何BPDU数据包（这是不应该发生的），BPDU Guard会立即将该端口置为“Err-Disable”（错误禁用）状态，从而切断连接，保护网络。
- 这是一种补救措施：端口被禁用后，需要管理员手动干预或配置自动恢复来重新启用它。
最佳实践：在配置边缘接口时，总是同时启用BPDU Guard。
总结
| 特性 | 边缘接口 (华为) / PortFast (思科) |
|---|---|
| 目的 | 加速终端设备的网络接入，避免不必要的STP延迟。 |
| 应用场景 | 仅用于连接终端设备的接入端口。 |
| 关键行为 | 端口跳过STP的监听和学习阶段，立即进入转发状态。 |
| 必要安全措施 | 必须启用BPDU Guard，以防止因错误接线导致的网络环路。 |
| 别名 | 华为：边缘端口；思科：PortFast。 |
简单来说，“边缘接口”就是一个优化措施，告诉交换机：“这个口子后面没别人了，就是一台电脑，放心大胆地直接通网，不用等30秒安检了，但帮我盯紧点，万一有别人想混进来（收到BPDU），立马关门（Err-Disable）！”
pvid---本真vlan
- port trunk pvid vlan 30 // 二层交换机接口配置(下连一个AP)
- AP属于vlan30,当AP刚开机的时候,发送DHCP请求包到三层交换机(经过二层),获取IP地址,却始终无法获取到IP地址
- 原因在于,当AP刚开机的时候,发送的DHCP请求包根本不会携带vlan30的标签,该数据包是默认的vlan1数据包
当三层交换机收到这个数据包,根本不会把它回给AP(因为AP属于vlan30),所以AP不会获取到IP地址
- 解决办法: 进入二层交换机连接AP的接口,设置本真vlan,这样当AP的请求包经过时,就会被打上vlan30的标签,随后正常响应...
好的，我们来详细解释一下华为交换机中的 PVID。
我会用一个简单易懂的比喻开始，然后深入技术细节，最后总结其核心作用。
一、核心概念一句话解释
PVID（Port-based VLAN ID） 就是交换机端口的“默认身份证”。它决定了当交换机收到一个没有VLAN标签的数据帧时，这个数据帧会被划分到哪个VLAN中。
二、一个生动的比喻：邮局分拣信件
想象一下交换机是一个大型智能邮局（邮件分拣中心），而VLAN是不同的国家或地区（比如“中国区”、“美国区”）。
- 数据帧 就是一封信。
- VLAN标签 就是信封上写好的国家/地区名。
- 交换机端口 就是邮局接收信件的窗口。
- PVID 就是每个窗口上贴的一个默认标签，写着：“所有没写地址的信件，都默认当作是【X国】的信”。
工作流程：
- 如果一封信已经写明了“寄往：美国”（有VLAN标签），那么邮局工作人员（交换机）就直接把它扔到“美国区”的筐里，不管它是从哪个窗口递进来的。窗口的默认标签（PVID）此时不起作用。
- 如果一封信什么都没写（没有VLAN标签，即Untagged帧），那么工作人员就会看它是从哪个窗口递进来的。如果这个窗口上贴着“默认：中国区”（PVID = 中国区），工作人员就会给这封信盖上一个“中国区”的邮戳（打上PVID值的VLAN标签），然后把它扔进“中国区”的筐里。
三、技术细节深入讲解
1. 为什么要用PVID？
因为终端设备（如电脑、打印机、IP电话）通常不知道也不处理VLAN标签。它们发送的数据帧都是普通的、没有标签的（Untagged）以太网帧。PVID就是用来给这些“不懂VLAN”的设备发送的数据帧分配一个VLAN身份的。
2. PVID在何时起作用？
PVID只在交换机接收（Receive） 数据帧时起作用，用于处理Untagged帧。
3. PVID与端口类型的关系
PVID的行为和不同的端口类型紧密相关。华为交换机主要有三种端口类型：Access、Trunk 和 Hybrid。
| 端口类型 | 主要用途 | 接收数据帧时的行为 (与PVID相关) | 发送数据帧时的行为 (与PVID相关) |
|---|---|---|---|
| Access | 连接终端用户设备（PC、打印机等） | 所有收到的Untagged帧都被打上PVID的标签。收到的Tagged帧通常被丢弃。 | 剥离VLAN标签，以Untagged形式发出。只允许PVID所在的VLAN通过。 |
| Trunk | 连接交换机之间或路由器 | 收到Untagged帧，则打上PVID的标签。收到Tagged帧，则保留原有标签。 | 如果帧的VLAN ID在允许通过的列表中，则发送。当VLAN ID等于PVID时，剥离标签发出；其他VLAN则带标签（Tagged）发出。 |
| Hybrid | 混合型，可灵活连接终端或交换机 | 同Trunk口，对Untagged帧打上PVID标签。 | 非常灵活。可以针对每个VLAN手动配置其发出的帧是Tagged还是Untagged。PVID所在的VLAN默认以Untagged形式发出（可配置改变）。 |
关键点：
- Access端口的PVID就是它所属的VLAN，并且这个端口只能属于一个VLAN。
- Trunk/Hybrid端口的PVID通常被称为 “默认VLAN” 或 “Native VLAN” 。这个VLAN的帧在发出时是不带标签的。
四、配置示例
假设我们要将接口GigabitEthernet 0/0/1配置为Access端口，并划入VLAN 10。
[SW1] vlan batch 10
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] port link-type access # 设置端口类型为Access
[SW1-GigabitEthernet0/0/1] port default vlan 10 # 将端口加入VLAN 10，同时自动设置PVID=10
这条 port default vlan 10 命令实际上做了两件事：
- 设置端口的PVID为10。
- 允许VLAN 10的帧通过这个端口。
你可以使用 display port vlan 命令来查看端口的PVID信息。
五、总结与核心要点
- PVID是端口的属性，不是数据帧的属性。每个端口都有一个PVID值。
- 核心作用：为进入端口的Untagged帧打上标签，赋予其VLAN成员身份。
- 默认值：华为交换机所有端口的默认PVID都是VLAN 1。出于安全考虑，在实际网络中应该修改它。
- 与VID的区别：
- PVID是“端口虚拟局域网标识”，是端口的属性。
- VID是“虚拟局域网标识”，是数据帧的属性（即数据帧携带的标签里的那个ID）。
- 重要性：正确配置PVID是VLAN网络正常工作的基础。如果PVID配置错误，可能会导致终端无法获取IP地址、网络不通、广播风暴等问题。
简单来说，PVID就是交换机端口的“默认分拣规则”，它确保了那些“不懂VLAN”的普通设备发送的数据能够被正确地归类到指定的VLAN中进行处理。

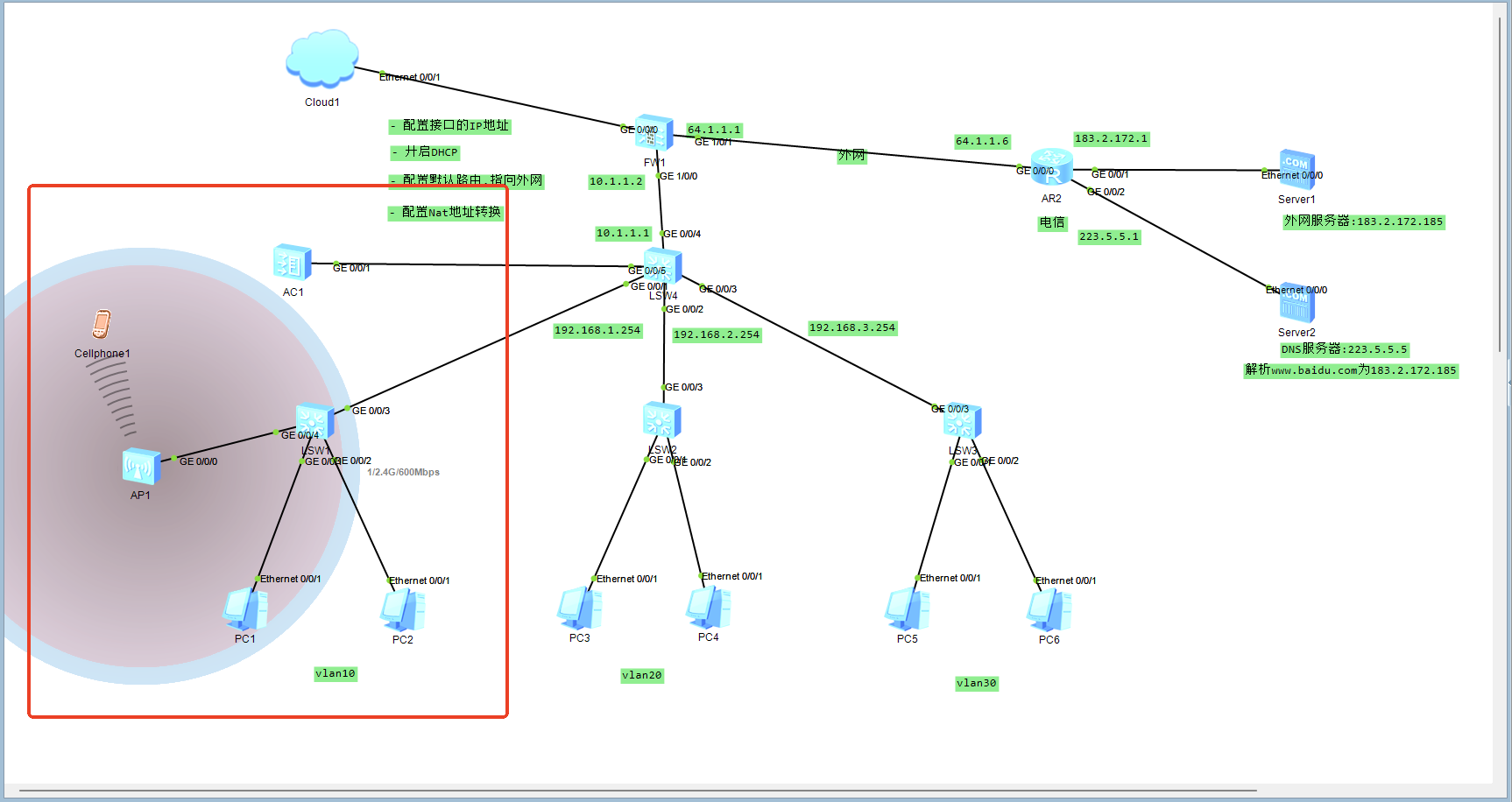

AP和AC之间不同网段,导致二者无法通讯
- 这是一个简单网络,通过以下方法来解决
- 核心给AP分配IP地址的时候,告诉AP,它的AC的IP地址(当AP获取到IP地址时,就知道它的AC地址)[总结一句: 当核心派发IP地址的时候,要带上AC的地址]
- 在DHCP地址池里加一句即可:
- ip pool forap
- [ip pool forap]option 43 sub-option 2 ip-address 192.168.100.100
- AC配置静态路由,实现二者之间互通(回程路由要配通)
- 配置AC: ip route-static 192.168.30.0 24 192.168.100.1 # 去往AP的网段,下一跳是核心
AP信道之间的重叠干扰问题
- 2.4G信号的信道,就有这种干扰问题(老项目)
- 5G信号,信道之间是互相独立的,没有这种干扰问题(若信号之间一样,也需要作调整)
- 进入AC
- display radio all # 查看目前所掌控的所有AP
......
- ap-id 0 # 进入0号ap
- radio 0 # 进入信道0
- channel 20mhz 1 # 默认频率20,改成信道1
频段带宽: 越大的话,网速越快,但占用的带宽和信道频率就越大
- 坏处:
- 一个人可以占用过多的带宽,影响别人使用
- AP之间的信道容易造成干扰,从而影响网速
- 实际项目中,原来是用家用级的AC,网速很快,换成企业级AC以后,网速反而慢了(因为企业级的频段带宽不会设置的很大)
ap-id 0 # 进入0号ap
- radio 0 # 进入信道0
- channel 120mhz 1 # 修改频率为120,信道1

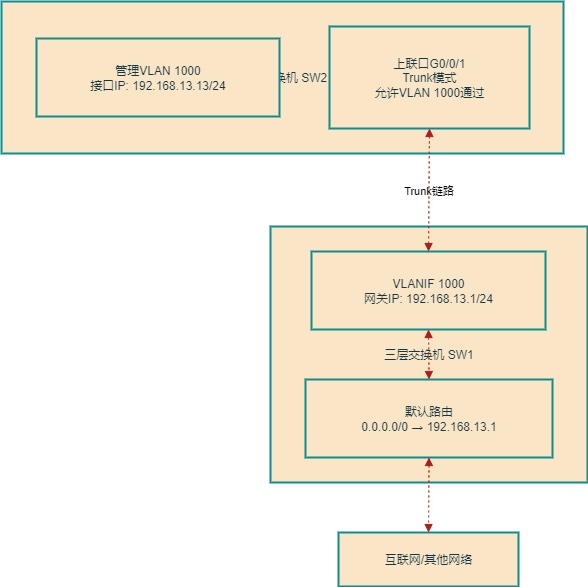

二层交换机如何ping通
- 有个管理的vlan,配上IP地址
- vlan 1000
- ip address 192.168.13.13 24
- 进入上联口,放行vlan 1000
- port trunk allow-pass vlan 1000
- 配置默认路由:ip route-static 0.0.0.0 0 192.168.13.1 # 子网掩码0.0.0.0可以简写成0
- 三层配置: 创建vlan 1000,配置IP地址为192.168.13.1,并放行vlan 1000
- 在三层上面ping二层的管理地址192.168.13.13
- 当AP出现几种掉线的情况,一般找二层交换机的问题(比如该设备频繁跳闸...)
监控卡顿--->带宽不够
- 症状描述: 接了高清摄像头以后,看监控变得卡顿,查看交换机接口的情况,发现带宽占满
- 解决办法,使用
链路聚合,增加带宽(核心和二层都要配置)
- 解决办法,使用
- int eth-Trunk 1
- q
- port-group group-member g0/0/11 to g0/0/14
# 分别进入这四个接口,加入到 eth-trunk 1
- int g0/0/11 # 12口,13口,14口一样的操作...
- eth-trunk 1
# 配置完,查看聚合口的状况
- dis int eth-trunk 1
......
Description:
......Maximal BW: 400M, Current BW: 400M......
-----------------------------------------------------
PortName Status Weight
-----------------------------------------------------
Ethernet0/0/1 UP 1
Ethernet0/0/2 UP 1
Ethernet0/0/3 UP 1
Ethernet0/0/4 UP 1
-----------------------------------------------------
The Number of Ports in Trunk : 4
The Number of UP Ports in Trunk : 4
不同厂商之间默认参数的默认特性是不一样的(虽然原理相同)
- 园区故障: 原来全部用锐捷的交换机,现在某些交换机换成华为交换机,造成有些楼层的监控设备黑屏了
- 锐捷的交换机: 默认放行所有的vlan
- 思科的交换机: 默认放行所有的vlan
- 华为的交换机: 默认禁止所有的vlan
- 最终解决办法: 登录华为的交换机,放行vlan即可
- 注意事项: 放行所有的vlan,容易造成"广播包"泛滥,导致网络卡顿(每个交换机都分了很多vlan,虽然有隔离,但是多了也hold不住啊...)
- 解决方式(Vlan修剪): 接入核心对应的接口,禁止所有的vlan通过,然后再放行有用的vlan(无关的vlan一律禁止)
端口安全
- 作用: 只允许
被信任的终端接进来,陌生终端默认被拒绝接进来
- 进入接入终端的接口
- port-security enable
- port-security max-mac-num 1 # 防止接入傻瓜交换机,只允许1个mac地址
- port-security mac-address sticky yourMacXXXXXXXX vlan 1
- 测试效果: 只有被信任Mac终端才能接进来
- 接入陌生终端,交换机会报警: ...PORTSEC_ACTION_ALARM....
- 端口安全这个功能也可以关闭.它会出现有些设备通,有些设备不能通的情况,有可能是这个原因
undo port-security enable

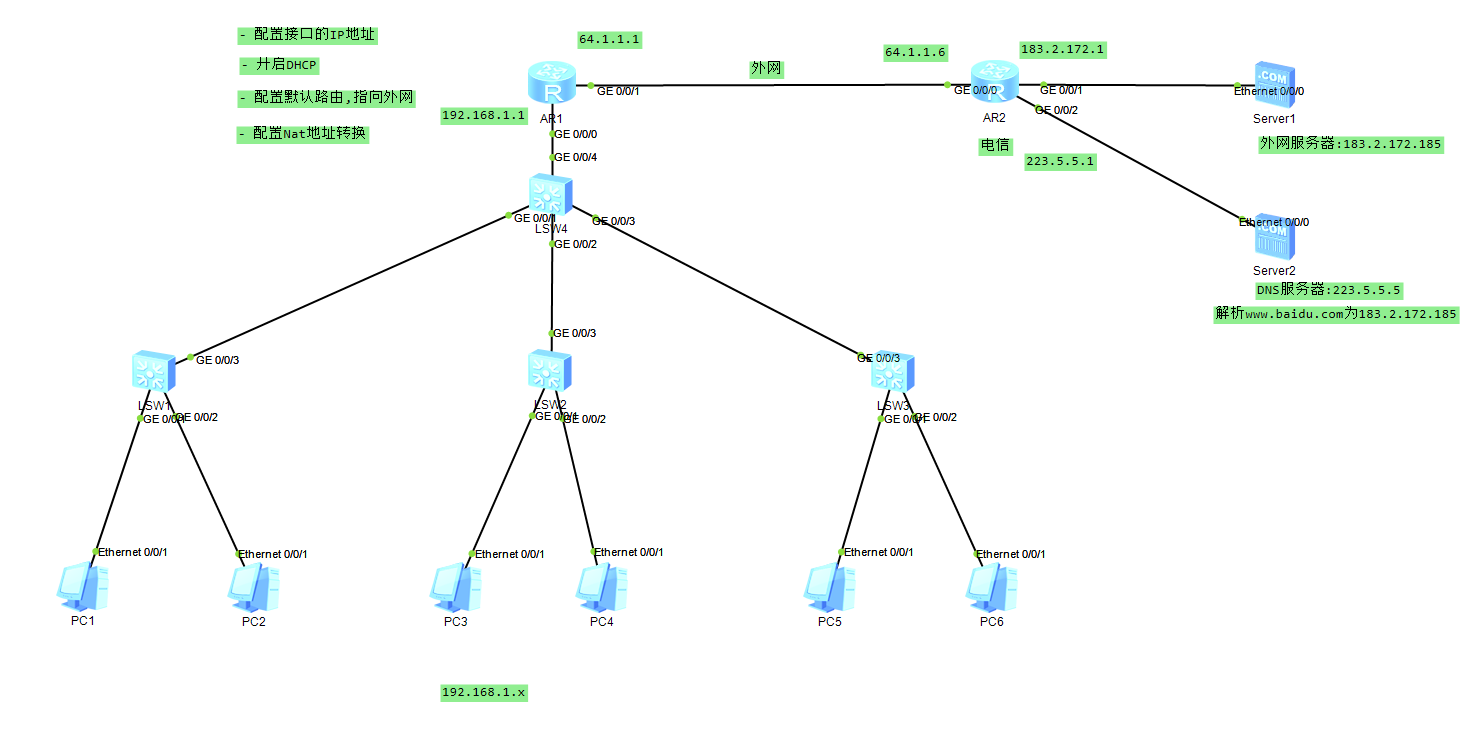

普通企业网络连接方案
中间商路由器: 作为连接核心和外网之间的桥梁,主要配置步骤如下
- 配置接口的IP地址
- 开启DHCP
- 配置默认路由,指向外网
- 配置Nat地址转换
# 配置各个接口的IP地址
......
# 开启DHCP和DNS
[ck]dhcp enable # 大开关
[ck]interface g0/0/0
[ck-GigabitEthernet0/0/0]dhcp select interface # 小开关
[ck-GigabitEthernet0/0/0]dhcp server dns-list 223.5.5.5 # 分配DNS
- 效果: 无需配置"核心"和"二层",终端自动获取到地址
- 配置通往外网的静态路由
ip route-static 0.0.0.0 0 64.1.1.6
- 作Nat
- 使用ACL配置需要转换的用户,项目中是所有
- 在路由器出口处(连接外网的接口),应用ACL
[ck]acl 2000
[ck-acl-basic-2000]rule permit source any
[ck]interface g0/0/1
[ck-GigabitEthernet0/0/1]nat out 2000
- 测试效果: 终端ping DNS服务器通,ping baidu也能通
- 注意事项: 这里的路由器为什么无需添加回程路由?
- 因为都是默认的vlan1,没有作vlan隔离,所以路由器会自动转发回程数据包

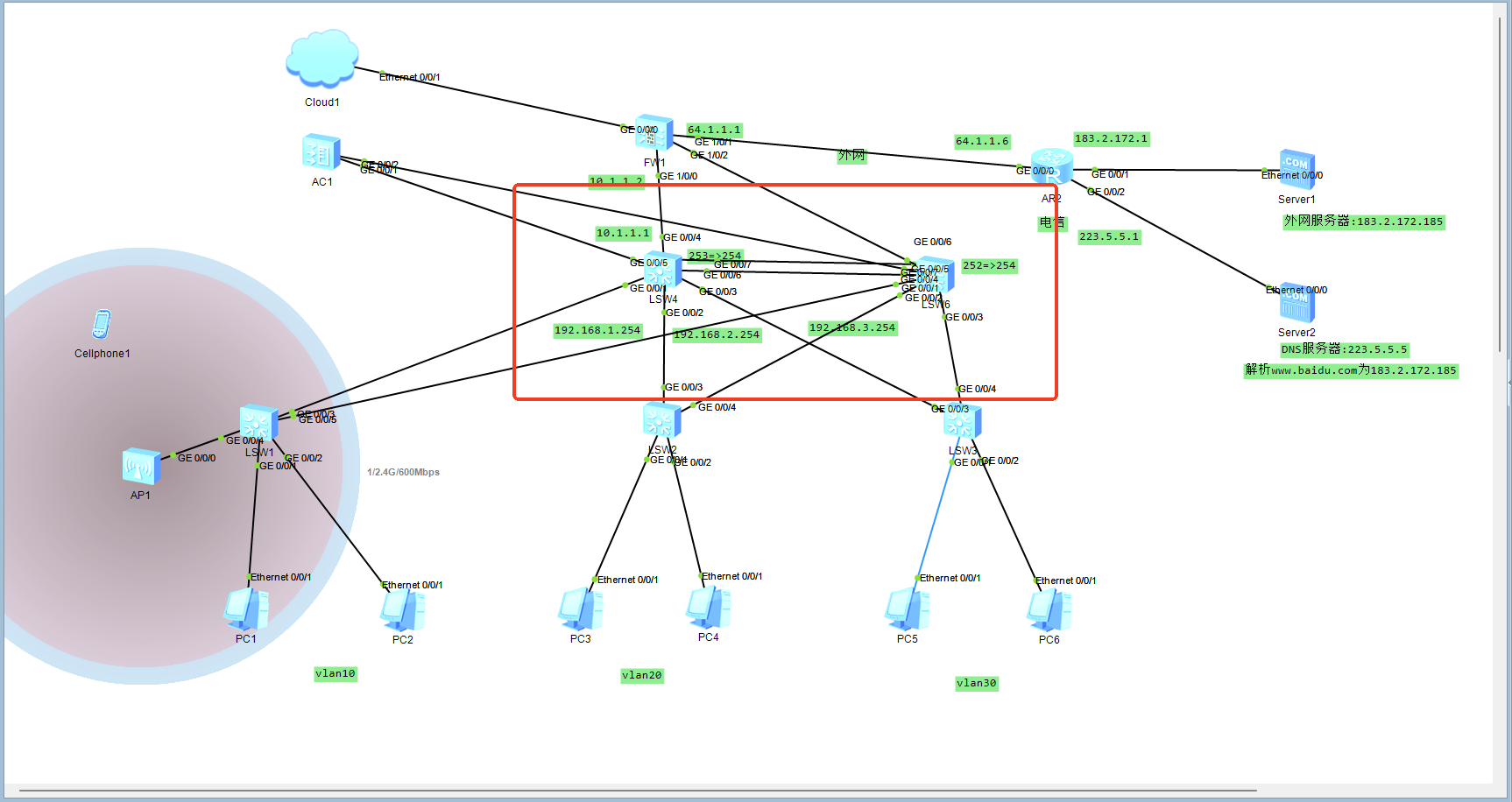

核心交换机作vlan隔离
- 创建vlan 10,20,30
- 把对应的接口加入vlan
- 由于二层下面连接的终端只有一个vlan,所以配置为access即可
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]q
[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20
[Huawei-GigabitEthernet0/0/2]q
[Huawei]interface g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 30
[Huawei-GigabitEthernet0/0/3]q
- 此时,实现了vlan的隔离,但是vlan之间的互通要怎么处理---通过
vlanif接口设置IP 地址,作为终端的网关
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.1.254 255.255.255.0
[Huawei-Vlanif10]q
[Huawei]interface vlanif 20
[Huawei-Vlanif20]ip address 192.168.2.254 255.255.255.0
[Huawei-Vlanif20]q
- 终端用固定IP,并设置网关,测试效果,vlan之间互通了...
VLANIF接口
- VLANIF接口是一种三层逻辑接口，它用于为某个VLAN提供网关功能，从而实现不同VLAN之间的通信，以及与外部网络（如互联网或其他网络）的通信
- 可以把它想象成是这个VLAN的“大门”或“出入口”。VLAN内的所有设备（主机）都把数据包发送到这个“大门”，再由这个“大门”决定将数据包转发到其他VLAN或外部网络
- VLAN之间的通信，就必须借助三层（网络层） 的路由功能。而VLANIF接口，就是华为交换机上实现这种路由功能的载体
在华为交换机上称为 VLANIF接口 的概念，在思科（Cisco）交换机上通常被称为 SVI。
详细解释：SVI
SVI 的全称是 Switched Virtual Interface，中文翻译为 交换虚拟接口。
和华为的VLANIF一样：
- 本质相同：它也是一个三层逻辑接口。
- 功能相同：
- 作为相应VLAN中所有设备的默认网关。
- 提供VLAN间路由功能，使不同VLAN能够相互通信。
- 为交换机提供管理接口（通常使用VLAN 1的SVI）。
- 配置思路相同：必须先创建VLAN，然后将物理端口划入VLAN，最后为该VLAN创建SVI并配置IP地址。
命令对比
为了让您更清晰地理解，这里有一个华为和思科在配置上的简单对比：
| 步骤 | 华为（Huawei）命令 | 思科（Cisco）命令 | 说明 |
|---|---|---|---|
| 1. 进入配置模式 | system-view |
configure terminal |
|
| 2. 创建VLAN | vlan 10 |
vlan 10 |
|
| 3. 配置端口并划入VLAN | interface GigabitEthernet 0/0/1port link-type accessport default vlan 10 |
interface GigabitEthernet 1/0/1switchport mode accessswitchport access vlan 10 |
思科用 switchport 命令 |
| 4. 创建三层接口并配置IP | interface Vlanif 10ip address 192.168.10.1 255.255.255.0 |
interface Vlan 10ip address 192.168.10.1 255.255.255.0 |
关键区别： 华为： Vlanif 思科： Vlan |
| 5. 启用接口 | 默认创建后即为开启状态 | 默认创建后即为开启状态（no shutdown） |
重点总结
- 华为的
Vlanif= 思科的SVI(配置命令为interface Vlan X)。 - 两者的功能和目的完全一致，都是用于实现三层交换和VLAN间路由。
- 主要的区别在于配置命令的语法上，华为使用
interface Vlanif <vlan-id>，而思科使用interface Vlan <vlan-id>。
所以，当您听到有人说“在思科设备上配一个VLAN 10的SVI”时，您就知道这和在华为上配置一个“Vlanif 10”接口是完全一样的事情。
- 排查路由重要命令
- display ip routing-table # 查看路由表
- display ip routing-table xxx.xxx.xxx # 查看去往xxxIP的路由信息
- 现在做了
Vlan隔离,不再是默认的Vlan1,所以,核心和路由器之间就不能互联互通了,怎么破--->物理连接口配置同网段的地址即可
- 注意事项: 华为的核心交换机接口,不能之间配地址,只能配Vlan,再把接口加入该Vlan
- 路由器配置
......
[ck]interface g0/0/0
[ck-GigabitEthernet0/0/0]ip address 10.1.1.2 255.255.255.0
......
- 核心配置
[Huawei]vlan 4
[Huawei]interface Vlanif 4
[Huawei-Vlanif4]ip address 10.1.1.1 255.255.255.0
[Huawei-Vlanif4]q
[Huawei]interface g0/0/4
// 这里用vlan4来作转发,单vlan的情况下,配置为access口即可
[Huawei-GigabitEthernet0/0/4]port link-type access
[Huawei-GigabitEthernet0/0/4]port default vlan 4
- 测试两台设备之间的连通性OK
- 问题点,此时终端pingDNS服务器,还是ping不通,因为此时的
核心还不知道如何转发数据包,所以要添加一条默认路由
[Huawei]ip route-static 0.0.0.0 0 10.1.1.2 # 路由器也要有这么一条
- 问题点,此时终端pingDNS服务器,还是ping不通,因为此时的
路由器还不知道如何转发数据包(默认都跳转到0.0.0.0),解决办法: 明确指明回程的路由即可
[ck]ip route-static 192.168.0.0 255.255.0.0 10.1.1.1
这是一个非常好的问题，也是网络初学者经常思考的一点。您说的没错，从“通过流量”的能力上看，Trunk口确实是Access口的超集。但之所以需要Access口，主要是出于安全、管理简便性、性能和最佳实践的考虑。
简单来说：如果把Trunk口比作一条有多条车道的高速公路立交桥，那么Access口就是连接这条立交桥到你家（终端设备）的那条专属单车道匝道。 你不会想让你家门前那条路变成所有人都能上的立交桥。
下面我们来详细拆解Access口存在的意义：
1. 安全性 (Security)
这是最核心的原因。
- Access口：它明确地、强制性地将端口绑定到一个且仅一个VLAN。连接在这个端口上的设备，根本不知道自己在一个VLAN网络中。它发出的帧是没有VLAN标签的普通以太网帧。交换机收到后，会强制为其打上指定的VLAN ID，然后转发。这个设备无法通过手动设置VLAN ID来加入其他VLAN，这从物理端口上隔离了不同部门或不同安全级别的设备。
- Trunk口：它允许带有不同VLAN标签的流量通过。如果一个用户终端（比如一台PC）错误地连接到了一个配置为Trunk的端口，并且这台PC的用户有一定的技术能力，他可以手动为自己的网卡配置不同的VLAN ID，从而自由地接入任何一个允许通过该Trunk口的VLAN。这相当于拿到了进入各个部门网络的“钥匙”，是一个巨大的安全漏洞。
结论：将连接终端用户（PC、打印机、IP电话、摄像头等）的端口设置为Access口，是一种关键的安全最佳实践，可以有效防止未经授权的VLAN访问。
2. 管理简便性与减少错误 (Simplicity and Error Reduction)
-
Access口：配置简单直观。通常只需要两条命令：
switchport mode access # 将端口模式设置为access switchport access vlan 10 # 将该端口划入VLAN 10运维人员一看就明白：“这个口是给VLAN 10用的”。
-
Trunk口：配置相对复杂。需要指定本征VLAN，并需要手动允许特定的VLAN列表通过。
switchport trunk encapsulation dot1q # （思科有些交换机需要） switchport mode trunk # 将端口模式设置为trunk switchport trunk native vlan 99 # 设置本征VLAN（通常用于管理流量） switchport trunk allowed vlan 10,20,30 # 明确允许VLAN 10,20,30通过如果所有端口都配置为Trunk，配置工作量会巨大且极易出错，比如可能忘记限制允许的VLAN，导致所有VLAN流量都被泛洪到终端端口，造成安全和性能问题。
3. 性能与减少不必要的处理 (Performance)
- Access口：设备发出的帧是无标签的。交换机收到后，为其加上VLAN标签并在对应的VLAN内转发。从交换机发给终端设备的帧，交换机会剥离VLAN标签后再发送出去。终端设备无需处理和理解IEEE 802.1Q VLAN标签，这符合标准以太网协议。
- Trunk口：设备需要能够发送和接收带802.1Q标签的帧。如果终端是普通PC，它收到带标签的帧会因为无法识别而将其丢弃。即使PC能处理，也让交换机做了不必要的标签处理工作。Trunk口的设计初衷是让交换机之间或交换机与服务器之间传输多VLAN流量。
4. 明确的角色分离 (Role Separation)
这是一种网络设计哲学：“什么设备接在什么口上”应该有清晰的规定。
- Access口：专门用于连接终端设备（PC、打印机、AP、IP电话等）。这些设备通常只需要属于一个VLAN。
- Trunk口：专门用于连接网络设备（其他交换机、路由器、防火墙）或特殊服务器（如虚拟化主机，其上的虚拟机可能需要属于多个VLAN）。
这种角色分离使得网络拓扑清晰易懂，便于故障排查和维护。
实际场景举例
假设一个公司有兩個部门：
- VLAN 10：财务部
- VLAN 20：市场部
正确做法：
- 连接财务部PC的交换机端口配置为
switchport mode access和switchport access vlan 10。 - 连接市场部PC的交换机端口配置为
switchport mode access和switchport access vlan 20。 - 连接另一台交换机的端口配置为
switchport mode trunk并allowed vlan 10,20。
错误且危险的做法：
- 将所有连接PC的端口都配置为Trunk口，并允许所有VLAN通过。
- 结果：一个懂技术的市场部员工可以轻松把自己的PC网卡VLAN设置为10，从而访问财务部网络。
总结
| 特性 | Access 端口 | Trunk 端口 |
|---|---|---|
| 用途 | 连接终端设备 | 连接网络设备 |
| VLAN数量 | 一个 | 多个 |
| 帧格式 | 无标签（Untagged） | 通常带标签（Tagged），本征VLAN除外 |
| 安全性 | 高，端口隔离 | 低，需谨慎配置允许的VLAN列表 |
| 配置复杂度 | 低，简单 | 高，相对复杂 |
| 设计角色 | 接入层（Access Layer） | 汇聚/核心层（Distribution/Core Layer） |
因此，Access口的存在绝非多余，而是构建一个安全、稳定、易于管理的交换网络不可或缺的基础组成部分。它是一种基于“最小权限原则”的安全设计，确保终端设备只能访问其被授权的网络区域。
升级网络,把边界设备换成防火墙
- 注意事项:
防火墙g0/0/0口不要接设备,这是默认的管理口 - 图形化 的网络管理界面
- 拖出"Cloud",绑定虚拟网卡(例如: VMware...192.168.91.1),如下配置
- 配置完成以后,此时的"Cloud"就相当于本机,连线到防火墙的g0/0/0接口
- 默认账户: admin Admin@123 需修改,例如: Guest@123
- 查看防火墙默认的管理地址
[USG6000V1-GigabitEthernet0/0/0]display this
2025-09-18 06:01:46.970
#
interface GigabitEthernet0/0/0
undo shutdown
ip binding vpn-instance default
ip address 192.168.0.1 255.255.255.0
alias GE0/METH
#
return
- 把IP地址修改成和本机相同的网段,并允许图形化管理
......
[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.91.2 255.255.255.0
[USG6000V1-GigabitEthernet0/0/0]service-manage https permit
- 最后访问地址: https://192.168.91.2:8443/
防火墙图形化管理界面配置
- 使用"防火墙"代替了"路由器",所以,路由器的活得全部接过来,除此之外,加上安全配置
- 配置接口的IP地址(连内网的,连外网的都要配,和之前一样)
-
配置两条
静态路由
-
然后做
Nat地址转换 -
至此,把
路由器的活干完了,但是由于是防火墙,所以得多加一步,配置安全策略
- 先配置"安全区域": 告诉防火墙,哪个接口是接"内网"的
- 最后,再设置一下
安全策略
- 测试效果:
1网段的终端都可以ping通百度,而其他网段不可以
- 注意事项: 如果是在"小型网络"中,对安全性要求不高的,可以放行内网所有的网段(大型网络不允许这样搞)
AC+AP通信
- 通讯原理描述(类似于
CS架构)
- AP获取到地址,通过"广播"或者"单播"方式请求加入AC
- AC审核AP身份,接收或拒绝AP加入
- AC检查AP的系统版本,如不一致则自动推送更新
- AC给AP下发wifi配置
- 通俗理解: AC相当于核心交换机,AP相当于终端(比如电脑)
好的，这是一个非常核心的无线网络技术问题。AC（无线控制器）和AP（无线接入点）之间的通信是整个企业级或大型园区Wi-Fi网络运作的基石。
简单来说，其通讯原理可以概括为：在AC和AP之间建立一条安全的控制隧道和数据隧道，通过这套“神经中枢”系统，AC能够集中管理和控制所有AP，而AP则专注于无线电信号的收发。
下面我们分步详细解析这个通讯原理：
一、核心角色定义
-
AC (Access Controller，无线控制器)
- 角色：网络的“大脑”或“指挥官”。
- 职责：集中管理网络中所有的AP。负责无线网络的配置下发、用户接入控制、射频智能管理、漫游决策、安全策略执行等。
-
AP (Access Point，无线接入点)
- 角色：网络的“手和脚”或“前线士兵”。
- 职责：负责在空口（无线电波）和有线网络之间进行转换。它扫描环境、发射无线信号、与终端设备（手机、电脑等）建立连接，并将收到的数据转发给AC或上层网络。
二、通讯的核心协议：CAPWAP
现代AC-AP架构普遍采用CAPWAP 协议作为通讯标准。在CAPWAP之前，还有一个广泛使用的协议是LWAPP，但CAPWAP是其升级和标准化版本（由IETF定义），现在已成为绝对主流。
CAPWAP的核心思想是：在AC和AP之间建立两条逻辑上的“隧道”。
-
控制隧道
- 目的：用于传输管理信息。AC通过这条隧道对AP进行管理和控制。
- 传输的内容：
- AP的发现、认证和加入：AP通过此隧道找到AC并注册到网络。
- 配置下发：AC将统一的无线SSID、加密方式、功率、信道等参数下发给AP。
- 状态维护：AP定期向AC发送心跳信息（Keepalive），告知自己的状态。
- 漫游协调：当终端在不同AP之间移动时，AC通过控制隧道协调AP完成快速、无缝的切换。
- 协议：通常基于DTLS 进行加密，确保管理通道的安全，防止配置被窃听或篡改。
-
数据隧道
- 目的：用于传输实际的用户数据。
- 工作模式：根据数据流量的转发方式，分为两种模式：
- 集中转发模式：所有AP收到的用户数据（比如你上网的流量），都通过这条隧道封装后，全部发送到AC，再由AC统一转发到上层网络（互联网或内部服务器）。这种方式便于AC对全网数据流进行监控、审计和实施高级安全策略。
- 本地转发模式：在AC上完成用户的认证后，数据隧道仅作为控制通道。实际的用户数据由AP直接转发到本地的接入交换机，不再经过AC。这种方式减轻了AC的负载，提高了数据转发效率，是现代网络设计的趋势。
三、AC与AP建立通讯的详细流程
这个过程通常被称为“AP的发现与注册过程”。
-
发现阶段 - AP寻找AC
AP上电后，它会像一个迷路的孩子一样，主动去寻找它的“家长”（AC）。它通过以下几种方式：- 二层广播发现：在同一个局域网内，AP会发送一个广播报文，询问“谁是AC？”
- DHCP Option 43：这是最常用的方式。AP通过DHCP获取IP地址时，DHCP服务器会在其回复报文中附带一个特殊的Option 43字段，里面直接包含了AC的IP地址。
- DNS发现：AP可以通过预设的域名（如
ac.mydomain.com）来解析AC的IP地址。 - 静态配置：直接在AP上手动配置AC的IP地址（较少用，不适用于大规模部署）。
-
Join阶段 - AP与AC建立连接
AP找到AC的IP地址后，会发起一个Join请求。这个过程包括：- 版本检查：确认AP和AC的软件版本兼容。
- 配置协调：同步双方的配置能力。
- 控制隧道建立：双方建立起经过DTLS加密的控制隧道。
-
配置阶段 - AC“武装”AP
控制隧道建立成功后，AC会将自己管理的全局配置（如SSID、安全策略、VLAN、信道、发射功率等）下发给AP。AP接收并应用这些配置，变成一个“受控”的AP。 -
运行维护阶段 - 正常工作与心跳保持
- AP开始正常工作，发射无线信号，接受终端连接。
- AP通过控制隧道，定期向AC发送“心跳”报文，报告自己的状态（如客户端数量、负载、干扰情况等）。
- AC根据全网AP的心跳信息，可以智能地进行射频管理，例如自动调整某个AP的信道或功率，以避免同频干扰。
四、总结：通讯原理的核心要点
- 逻辑隧道：AC和AP之间并非简单的直接通信，而是通过CAPWAP协议建立了控制隧道和数据隧道。
- 管理与转发分离：AC负责集中管理、控制和策略制定；AP负责无线接入和数据转发。这是一种典型的“控制与转发分离”的SDN（软件定义网络）思想。
- 安全可靠：控制信道通过DTLS加密，保证了网络管理的安全性。数据信道也可以根据安全需求进行加密。
- 即插即用：通过DHCP/DNS等自动发现机制，AP可以实现“零配置”上线，极大简化了网络部署和维护。
- 智能协同：所有AP在AC的调度下协同工作，形成一个统一的无线网络，实现了负载均衡、无缝漫游和射频优化等高级功能。
通过这套精密的通讯机制，我们才能在企业、商场、校园等大型场所享受到稳定、无缝且安全的无线网络服务。
- 配置实验
- AC配置: 配置连接核心的接口地址,创建并加入vlan 100,并开启DHCP
[AC6605]vlan 100
[AC6605]interface vlan 100
[AC6605-Vlanif100]ip address 172.16.100.1 24
[AC6605-GigabitEthernet0/0/1]port link-type access
[AC6605-GigabitEthernet0/0/1]port default vlan 100
[AC6605]dhcp enable
[AC6605]interface vlan 100
[AC6605-Vlanif100]dhcp select interface
[AC6605-Vlanif100]q
- 核心配置:
- 创建vlan 100
- 配置连接AC的接口
- 配置成Acess并加入vlan 100
- 配置连接二层(该二层连接AP)的接口,删除原来的access配置,改成Trunk,并允许多个vlan流量
[Huawei]vlan 100
[Huawei]interface g0/0/5
[Huawei-GigabitEthernet0/0/5]port link-type ac
[Huawei-GigabitEthernet0/0/5]port default vlan 100
[Huawei-GigabitEthernet0/0/5]q
// 原来的配置
[Huawei-GigabitEthernet0/0/1]display this
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
return
// 现在的配置
[Huawei-GigabitEthernet0/0/1]dis th
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 100
#
return
- 二层配置:
- 划分vlan 10 100,上联接口配置为Trunk并放行vlan 10和100
- 连接终端的接口配置为acess并加入vlan10,连接AP的接口配置为acess并加入vlan100
- 最后,查看效果,进入AP,输入命令: display ip interface
......
Internet Address is allocated by DHCP, 172.16.100.119/24
Broadcast address : 172.16.100.255
- 完成上述步骤以后,
AP已经可以ping通AC,现在把AP加入AC
- 先获取AP的Mac
......
<Huawei>display interface vlan 1
......
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 00e0-fcd8-5ef0
......
- 在AC中加入AP的Mac地址
[AC6605]wlan
[AC6605-wlan-view]ap-mac 00e0-fcd8-5ef0
- 华为的设备上面,需多加一条回包的地址(有些厂商不用这个步骤)
[AC6605]capwap source interface Vlanif 100
- 现在查看AP是否上线: "nor"的状态就表示正常
[AC6605]display ap all
Info: This operation may take a few seconds. Please wait for a moment.done.
Total AP information:
nor : normal [1]
--------------------------------------------------------------------------------
--------------------
ID MAC Name Group IP Type State S
TA Uptime
--------------------------------------------------------------------------------
--------------------
0 00e0-fcd8-5ef0 00e0-fcd8-5ef0 default 172.16.100.97 AP6050DN nor 0
56S
--------------------------------------------------------------------------------
--------------------
Total: 1
- 给
AP命名
[AC6605]wlan
[AC6605-wlan-view]ap-ma
[AC6605-wlan-view]ap-mac 00e0-fcd8-5ef0
[AC6605-wlan-ap-0]ap-na
[AC6605-wlan-ap-0]ap-name 1lou-001
[AC6605-wlan-ap-0]q
- 最关键的步骤,给
AP下发Wifi配置
- 基础配置
- 声明wifi名称
- 设置wifi密码
[AC6605]wlan
[AC6605-wlan-view]ssid-profile name office
[AC6605-wlan-ssid-prof-office]ssid office
[AC6605-wlan-ssid-prof-office]q
[AC6605-wlan-view]security-profile name office
[AC6605-wlan-sec-prof-office]security wpa-wpa2 psk pass-phrase 12345678 aes
Warning: The current password is too simple. For the sake of security, you are a
dvised to set a password containing at least two of the following: lowercase let
ters a to z, uppercase letters A to Z, digits, and special characters. Continue?
[Y/N]:y
- 进阶配置
- 想让无线用户加入什么样的vlan
- 想用集中转发还是本地转发
- 集中转发: 数据由AC统一处理
- 本地转发: AP自己处理
[AC6605]wlan
[AC6605-wlan-view]vap-profile name office
[AC6605-wlan-vap-prof-office]ssid office
[AC6605-wlan-vap-prof-office]security-profile office
[AC6605-wlan-vap-prof-office]q
[AC6605-wlan-view]ap-group name office
[AC6605-wlan-ap-group-office]vap-profile office wlan 1 radio all
Info: This operation may take a few seconds, please wait...done.
[AC6605]wlan
[AC6605-wlan-view]ap-name 1lou-001
[AC6605-wlan-ap-0]ap-gr
[AC6605-wlan-ap-0]ap-group office
Warning: This operation may cause AP reset. If the country code changes, it will
clear channel, power and antenna gain configurations of the radio, Whether to c
ontinue? [Y/N]:y
......
- 至此,配置完成,连上手机试试效果(此时只能通内网)
- 升级剩下的
二层交换机
- 创建各自的vlan和vlan100
- 上联接口放行各自的vlan和vlan100
- 连接终端的接口access并加入各自的vlan
[Huawei]vlan batch 20 100
[Huawei]interface g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type trunk
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan 20 100
[Huawei-GigabitEthernet0/0/3]q
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 20
......
核心的下联口也对应上
Huawei-GigabitEthernet0/0/2]undo port default vlan
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan 20 100
[Huawei-GigabitEthernet0/0/2]q
mstp+vrrp+ospf升级双核心网络
- 双核心的常见方案
- 堆叠: 除了贵,都是优点
- mstp+vrrp 是兼容性最好的方案
- 无视设备新旧,无视厂家之间的差距
- vrrp: 虚拟路由冗余协议
- 把两台核心都配上地址,都作为用户的网关(一主一备)
- mstp: 防环技术,若堵的口不对,影响主备之间的选择
- 主核心配地址: 253,备核心配地址: 252,它两共同维护一个虚拟的网关: 254
- 二层上联备用核心的的接口,先设置为Trunk并允许各自的vlan和vlan100(三台二层都这么搞)
......
[Huawei-GigabitEthernet0/0/5]port link-type trunk
[Huawei-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 100
......
- 备用核心下联三台二层的接口,,设置为trunk,并允许vlan(三个下联口都这么配)
......
[Huawei-GigabitEthernet0/0/1]port link-type tr
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
......
- 修改"核心"vlan的地址(由原来的254该为253)[vlan10,vlan20,vlan30都改]
[Huawei-Vlanif10]dis thi
#
interface Vlanif10
ip address 192.168.1.254 255.255.255.0
#
return
[Huawei-Vlanif10]ip address 192.168.1.253 24
[Huawei-Vlanif10]dis thi
#
interface Vlanif10
ip address 192.168.1.253 255.255.255.0
#
return
- 配置"备用核心"vlan的地址(252)[vlan10,vlan20,vlan30都改]
......
[Huawei-Vlanif10]ip address 192.168.1.252 24
[Huawei-Vlanif20]ip address 192.168.2.252 24
[Huawei-Vlanif30]ip address 192.168.3.252 24
......
- 给"核心"和"备用核心"配上vrrp
......
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.1.254
......
- 查看效果(此时两台核心都是master,不符合预期):
[Huawei]display vrrp brief
VRID State Interface Type Virtual IP
----------------------------------------------------------------
1 Master Vlanif10 Normal 192.168.1.254
----------------------------------------------------------------
Total:1 Master:1 Backup:0 Non-active:0
[Huawei]
- 修改一下优先级,让253成为主设备(默认是100)
......
[Huawei-Vlanif10]vrrp vrid 1 priority 110
- 问题点: 这条命令目前只配了一个,vlan20和vlan30没有配置 [Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.1.254
- 做完上述步骤,此时问题依旧,两台都是"主",因为需要结合"mstp"防环技术
- 以vlan10为例
- 主备之间作"链路聚合",实现合并带宽
- 二层交换机(vlan10)中,让 g0/0/3通,堵塞g0/0/5
# 主备设备都这样配置
[Huawei]interface Eth-Trunk 1
[Huawei]interface g0/0/6
[Huawei-GigabitEthernet0/0/6]eth-trunk 1
......
[Huawei]interface g0/0/7
[Huawei-GigabitEthernet0/0/7]eth-trunk 1
......
[Huawei]display interface Eth-Trunk 1
......
-----------------------------------------------------
PortName Status Weight
-----------------------------------------------------
GigabitEthernet0/0/6 UP 1
GigabitEthernet0/0/7 UP 1
-----------------------------------------------------
The Number of Ports in Trunk : 2
The Number of UP Ports in Trunk : 2
# 放行vlan
......
[Huawei]interface Eth-Trunk 1
[Huawei-Eth-Trunk1]port link-type trunk
[Huawei-Eth-Trunk1]port trunk allow-pass vlan all
- 配置
生成树的时候,配置3个参数一样就行(只要所有的交换机一样)
- 针对二层交换机的配置(vlan10),其他两台也是一样的配置
......
[Huawei]stp region-configuration
[Huawei-mst-region]region-name 1
[Huawei-mst-region]revision-level 1
[Huawei-mst-region]active region-configuration
......
#
stp region-configuration
region-name 1
revision-level 1
#
return
- AC也配置stp,连接备用核心的接口,配置成access并加入vlan100
[AC6605]stp enable
[AC6605]stp region-configuration
[AC6605-mst-region]region-name 1
[AC6605-mst-region]revision-level 1
[AC6605-mst-region]active region-configuration
......
[AC6605]interface g0/0/2
[AC6605-GigabitEthernet0/0/2]port link-type access
[AC6605-GigabitEthernet0/0/2]port default vlan 100
- 配置主核心为主根
[Huawei]stp priority 0
- 此时再次查看 vrrp,主次分明(master和backup)
[Huawei]display vrrp b
VRID State Interface Type Virtual IP
----------------------------------------------------------------
1 Master Vlanif10 Normal 192.168.1.254
----------------------------------------------------------------
Total:1 Master:1 Backup:0 Non-active:0
<Huawei>display vrrp b
VRID State Interface Type Virtual IP
----------------------------------------------------------------
1 Backup Vlanif10 Normal 192.168.1.254
----------------------------------------------------------------
Total:1 Master:0 Backup:1 Non-active:0
- 测试效果:
- 终端先ping 1.254,然后关掉主核心(主次切换大概30秒),又通了...
OSPF动态路由技术
- 把
核心升级成OSPF动态路由(删除之前的静态路由)
[Huawei]display current-configuration | in static
ip route-static 0.0.0.0 0.0.0.0 10.1.1.2
[Huawei]undo ip route-static 0.0.0.0 0.0.0.0 10.1.1.2
- 防火墙也干同样的事情(删除之前的静态路由)
<USG6000V1>display current-configuration | in static
2025-09-24 05:31:13.660
ip route-static 0.0.0.0 0.0.0.0 64.1.1.6
ip route-static 192.168.0.0 255.255.0.0 10.1.1.1
......
<USG6000V1>system-view
[USG6000V1]undo ip route-static 0.0.0.0 0.0.0.0 64.1.1.6
[USG6000V1]undo ip route-static 192.168.0.0 255.255.0.0 10.1.1.1
- 把三台设备的接口配上地址,实现
两两互联
- 防火墙配置
......
[USG6000V1]interface g1/0/2
[USG6000V1-GigabitEthernet1/0/2]ip address 10.2.1.2 24
......
- 把该接口添加到Trust区域(图形化界面可以操作),用命令行也可以,演示如下
[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add interface g1/0/2
# 图形化界面已经配置过,所以这里报错!
Error: The interface has been added to trust security zone.
备用核心配置如下
[Huawei]vlan 211
[Huawei]interface g0/0/6
[Huawei-GigabitEthernet0/0/6]port link-type access
[Huawei-GigabitEthernet0/0/6]port default vlan 211
[Huawei]interface vlan 211
[Huawei-Vlanif211]ip address 10.2.1.1 24
- 注意事项: 此时Ping防火墙可能ping不通,在防火墙设置该接口允许Ping即可
- 核心配置如下
[Huawei]vlan 311
[Huawei-Vlanif311]ip address 10.3.1.1 24
- 注意事项: 之前作链路聚合的时候,链路放行了所有的vlan
[Huawei]interface eth1
[Huawei-Eth-Trunk1]dis thi
#
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
return
备用核心补偿一下配置,以便和核心实现互联
[Huawei]vlan 311
[Huawei]interface vlan 311
[Huawei-Vlanif311]ip address 10.3.1.2 24
[Huawei]ping 10.3.1.1
PING 10.3.1.1: 56 data bytes, press CTRL_C to break
Reply from 10.3.1.1: bytes=56 Sequence=1 ttl=255 time=70 ms
......
核心和备用核心配置OSPF
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0 // 小型网络可以这么搞,大型网络鸭梨大
防火墙除了上述配置,有点不一样的地方
[USG6000V1]ospf
[USG6000V1-ospf-1]area 0
[USG6000V1-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
# 电信的设备显然不会响应OSPF,所以只能通过静态路由实现和外界的通信
[USG6000V1]ip route-static 0.0.0.0 0.0.0.0 64.1.1.6
# 注入上面那条静态路由
[USG6000V1]ospf
[USG6000V1-ospf-1]default-route-advertise always
- 测试效果: 终端再次
ping百度,实现连通
浙公网安备 33010602011771号
