实验4 8086标志寄存器及中断

一、 实验任务1

验证性实验：有些汇编指令会影响到标志寄存器中的一个或多个状态标志位。
在debug环境中，分别实践、观察：
① add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？

add指令对ZF、CF都有影响
② inc指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？

 inc指令对ZF有影响，但是对CF没有影响



使用任意文本编辑器，录入8086汇编源码task1.asm。

task1.asm

assume cs:code, ds:data
data segment
 x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
 y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
data ends
code segment
start:
  mov ax, data
  mov ds, ax
  mov si, offset x
  mov di, offset y
  call add128
  mov ah, 4ch
  int 21h
add128:
  push ax
push cx
  push si
  push di
  sub ax, ax
  mov cx, 8
s: mov ax, [si]
  adc ax, [di]
  mov [si], ax
  inc si
  inc si
  inc di
  inc di
  loop s
  pop di
  pop si
  pop cx
  pop ax
  ret
code ends
end start

其中：
add128是子程序子程序。
功能：实现计算两位128位数的加法
入口参数：
ds:si指向存储第一个128位数的存储空间（因为一个数128位，需要8个字节的连续空间）
ds:di指向存储第二个128位数的存储空间
出口参数：
加运算后的结果，保存在第一个数的存储空间中，即：ds:si开始的连续8个字节空间
在代码段种，调用add128实现对标号x和y处存储的两个128位数据相加，结果保存在x处的连续128个字
节中。
对程序进行汇编、链接，得到可执行程序task1.exe。在debug中调试程序，并回答问题。
① line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？

add si, 2
add di, 2

　　替换后的结果与原代码得到的结果相同，但是不能替换，因为使用add会导致进位寄存器CF的值发生变化。

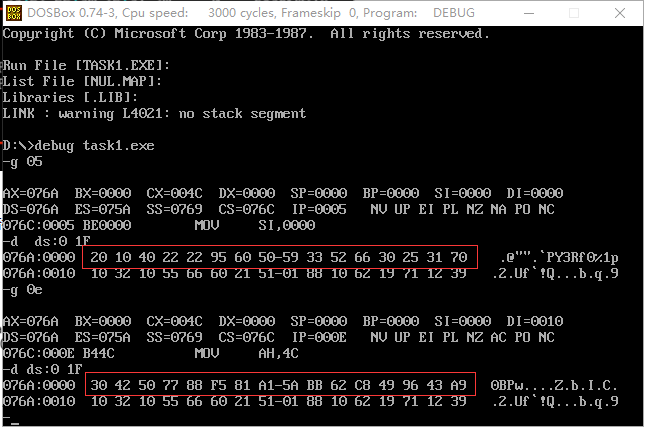

② 在debug中调试，观察数据段中做128位加之前，和，加之后，数据段的值的变化。







 　　　可以观察到正确的求和结果。



二、 实验任务2
使用任意文本编辑器，录入8086汇编源码task2.asm。
task2.asm

assume cs:code, ds:data
data segment
    str db 80 dup(?)
data ends
code segment
start:
    mov ax, data
    mov ds, ax
    mov si, 0
s1:
    mov ah, 1
    int 21h
    mov [si], al
    cmp al, '#'
    je next
    inc si
    jmp s1
next:
    mov ah, 2
    mov dl, 0ah
    int 21h

    mov cx, si
    mov si, 0
s2:   mov ah, 2
    mov dl, [si]
    int 21h
    inc si
    loop s2
    mov ah, 4ch
    int 21h
code ends
end start

对源程序task2.asm进行汇编、链接，得到可执行文件task2.exe。
运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结果。结合运
行结果，理解代码并回答问题：
① 汇编指令代码line11-18，实现的功能是？

分析：

s1:
        mov ah, 1       ; 调用int 21h的1号子程序
        int 21h         ; 从键盘接收输入
        mov [si], al    ; 把输入的字符放入 ds:[si]
        cmp al, '#'     ; 判断接收到的字符是否是#
        je next         ; 如果是'#',执行next处操作
        inc si          ; 否则si + 1
        jmp s1          ; 返回s1继续读入下一个字符

得出结论：从键盘上读取输入的字符，并保存到ds:[si]，以#作为是否输入完成的判断标志，每读入一个就判断是否为#，如果是则不保存，转跳至标号next处执行；如果不是则si + 1并继续读入下一个字符。

② 汇编指令代码line20-22，实现的功能是？

分析：

	mov ah, 2       ; 调用
  mov dl, 0ah     ; 0ah是换行符回车的ASCII码
  int 21h         ; 打印一个换行符

得出结论：打印一个换行符。

③ 汇编指令代码line24-30，实现的功能是？

分析：

		mov cx, si      ; 由于si从0开始，si = 读入的字符个数-1，正好不会把'#'打印出来
    mov si, 0       ; si回到字符串开始的位置
s2: mov ah, 2       ; 调用int 21h的2号子程序
    mov dl, [si]    ; 打印字符
    int 21h
    inc si
    loop s2         ; 打印字符串循环

得出结论：打印字符串，遇到#就跳过。

说明：task2.asm中用到的两个DOS系统功能调用:
DOS系统功能调用int 21h的1号子功能

功能：从键盘上输入单个字符
入口参数：(ah) = 1
出口参数: (al)存放输入字符的ASCⅡ码
即：

mov ah, 1
int 21h ; (al) <-- 输入字符的ascⅡ码

DOS系统功能调用int 21h的2号子功能
功能：输出单个字符到屏幕上
入口参数：(ah) = 2, (dl) = 待输出的字符或其ascⅡ码
出口参数：无
即：

mov ah, 2
mov dl, ×× ; ××是待输出的字符，或，其ascⅡ码
int 21h



三、实验任务3
针对8086CPU，已知逻辑段定义如下：

data segment
  x dw 91, 792, 8536, 65521, 2021
  len equ $ - x
data ends

编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据
之间以空格间隔。
要求：
编写子程序printNumber
功能：以十进制形式输出一个任意位数的整数（整数范围0 ~ 65535）
入口参数：寄存器ax（待输出的数据 --> ax）
出口参数：无
编写子程序printSpace
功能：打印一个空格
入口参数：无
出口参数：无
在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。
正确编写后，预期测试结果如下：



提示:
题目限定了数据范围是0 ~ 65535， 可以借助32÷16位的除法，无需考虑除法溢出问题。具体地：
1. 被除数 -> dx:ax，由于数据不超过65535，所以，每次寻址取数-> ax后，在子程序printNumber中做
除法时，dx设置为0即可。
2. 除以10，得到余数后，入栈并计数。重复这一过程，直至商为0。然后，循环出栈，并借助int 21h中
的2号子功能，实现输出。
3. 注意事项：① 数字和数字字符的区别，及，必要转换；② 寄存器使用冲突问题，可借助栈解决。具体
地，如内容不熟悉，请复习第10章

完整代码：

assume ds:data, cs:code, ss:stack

data segment
    x dw 91, 792, 8536, 65535, 2021, 0
    len equ $ - x
data ends

stack segment
    dw 8 dup(?)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov cx, len/2
    print:
        mov ax, word ptr ds:[di]
        add di, 2

        push cx

        call printNumber
        call printSpace

        pop cx
    loop print

    mov ah, 4ch
    int 21h

printNumber:
    mov bx, 0

    getEach:

        mov bp, 10
        mov dx, 0
        div bp

        push dx
        inc bx

        mov cx, ax
        inc cx

    loop getEach

    mov cx, bx
    printEach:
        pop dx
        add dl, 30h
        mov ah, 2
        int 21h
    loop printEach

    ret

printSpace:
    mov ah, 2
    mov dl, 20h
    int 21h
    ret

code ends
end start

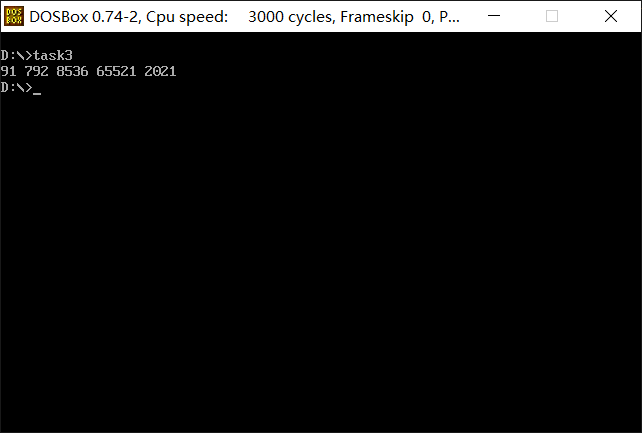

 编译链接运行结果：







四、 实验任务4
针对8086CPU，已知逻辑段定义如下：

data segment
  str db "assembly language, it's not difficult but tedious"
  len equ $ - str
data ends

编写8086汇编源程序task4.asm，将data段中字符串里的小写字符转换成大写。
要求：
编写子程序strupr
功能：将包含任意字符的字符串中的小写字母变成大写
入口参数
(ds:si ) 字符串首地址的段地址和偏移地址分别送至ds和si
(cx) 字符串的长度
出口参数：无
在主体代码中，设置入口参数，调用strupr, 实现题目要求。

 完整代码：

assume cs:code
data segment
    str db "assembly language, it's not difficult but tedious"
    len equ $ - str
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov cx, len
    mov si, 0
    call strupr

    mov ah, 4ch
    int 21h
strupr:
s:    mov al, byte ptr ds:[si]
    cmp al, 'a'
    jb print
    cmp al, 'z'            ;如果是字母才转大写，不是字母直接输出
    ja print

    mov ah, 2
    and al, 11011111b        ;转大写
    mov dl, al
    int 21h
    inc si
    loop s

    ret

print:
　　mov ah, 2
　　mov dl, al
　　int 21h
　　inc si
　　loop s

code ends
end start

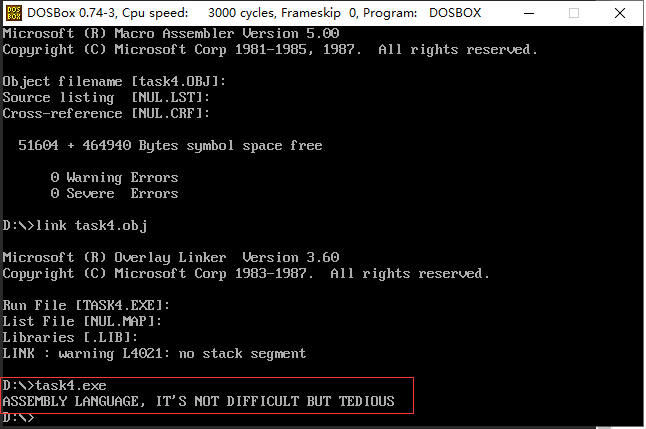

编译链接运行结果：



 可以看到，该程序成功将小写字母转成了大写再输出，如果不是字母则直接输出。



五、 实验任务5
使用任意文本编辑器，录入8086汇编源码task5.asm。
task5.asm

assume cs:code, ds:data
data segment
  str1 db "yes", '$'
  str2 db "no", '$'
data ends
code segment
start:
  mov ax, data
  mov ds, ax
  mov ah, 1
  int 21h ; 从键盘输入字符
  mov ah, 2
  mov bh, 0
  mov dh, 24 ; 设置光标位置在第24行
  mov dl, 70 ; 设置光标位置在第70列
  int 10h ; 设置光标位置
  cmp al, '7'
  je s1
  mov ah, 9
  mov dx, offset str2
  int 21h ; 显示标号str2处的字符串
  jmp over
s1: mov ah, 9
  mov dx, offset str1
  int 21h ; 显示标号str2处的字符串
over:
  mov ah, 4ch
  int 21h
code ends
end start

对源程序task5.asm进行汇编、链接，得到可执行文件task5.exe。
运行程序，输入7，观察结果。输入其他字符，观察结果。结合运行结果和注释，理解代码实现的功能。
说明：task5.asm中，使用用到的DOS系统功能调用和BIOS中断例程
DOS系统功能调用int 21h的1号子功能
功能：从键盘上输入单个字符
入口参数：(ah) = 1

出口参数: (al)存放输入字符的ASCⅡ码
即：

mov ah, 1
int 21h ; (al) <-- 输入字符的ascⅡ码

DOS系统功能调用int 21h的9号子功能
功能：显示字符串
入口参数：(ah) = 9，(ds:dx) = 字符串的首地址的段地址和偏移地址
出口参数: 无
其它要求：字符串必须以$结束
即

mov ah, 9
mov ds, ×× ; ××是待输出字符串所在段的段地址
mov dx, ×× ; ××是待输出字符串第一个字符的偏移地址
int 21h

BIOS中断例程int 10h的2号子功能
功能：设置光标位置
入口参数：(ah) = 2, (bh) = 页号（默认取0), (dh) = 行号, (dl) = 列号
出口参数：无
即：

mov ah, 2
mov bh, ×× ; ××是页号
mov dh, ××
mov dl, ×× ; ××是列号
int 10h

运行task5.exe输入7



 屏幕上倒数第2行右下角显示'yes'的字样

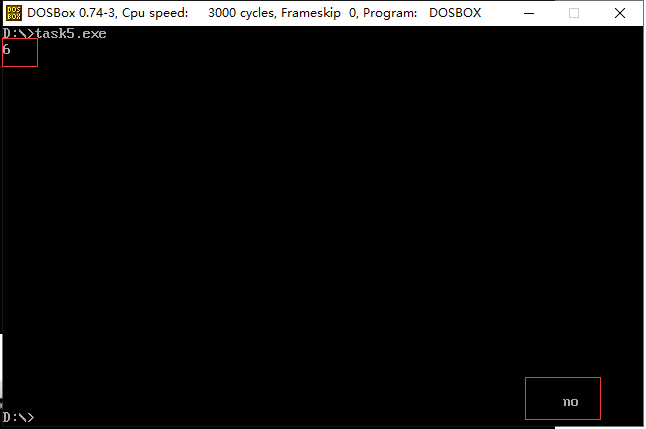

 输入其他字符 ，屏幕上倒数第2行右下角显示'no'的字样



六、 实验任务6
实验任务1、2、3、5中使用了不少系统提供的中断例程。本实验任务中，要求自行实现一个42号软中断
例程，使得通过 int 42 或 int 2ah 软中断调用，实现在屏幕最下方中间以黑底绿字打印"welcome to
2049!"。
建议配合教材第12章学习理解并实践。
task6_1.asm

assume cs:code
code segment
start:
  ; 42 interrupt routine install code
  mov ax, cs
  mov ds, ax
  mov si, offset int42  ; set ds:si
  mov ax, 0
  mov es, ax
  mov di, 200h     ; set es:di
  mov cx, offset int42_end - offset int42
  cld
  rep movsb
  ; set IVT(Interrupt Vector Table)
  mov ax, 0
  mov es, ax
  mov word ptr es:[42*4], 200h
  mov word ptr es:[42*4+2], 0
  mov ah, 4ch
  int 21h
int42:
  jmp short int42_start
  str db "welcome to 2049!"
  len equ $ - str
  ; display string "welcome to 2049!"
int42_start:
  mov ax, cs
  mov ds, ax
  mov si, 202h
  mov ax, 0b800h
  mov es, ax
  mov di, 24*160 + 32*2
  mov cx, len
s: mov al, [si]
  mov es:[di], al
  mov byte ptr es:[di+1], 2
  inc si
  add di, 2
  loop s
  iret
int42_end:
 nop
code ends
end start

task6_2.asm

assume cs:code
code segment
start:
  int 42 ; 调用自己实现的42号软中断
  mov ah, 4ch
  int 21h
code ends
end start

对汇编源程序task6_1.asm进行汇编、链接，得到可执行程序task6_1.exe。运行task6_1.exe，实现将
42号中断处理程序安装到0:200开始的连续内存空间，并设置中断向量表，使得将来通过 int 42 ，系统
可以跳转到中断处理程序。
对汇编源程序task6_2.asm进行汇编、链接，得到可执行程序task6_2.exe。运行task6_2.exe。
两个程序正确编写、汇编、链接，运行后，预期结果如下：

通过此项实现任务，你对中断、软中断的理解
自己选一个未被使用的中断码，实现一个中断例程，并调用测试。给出源码和运行测试截图。(选做
*)
8086一共提供了256个中断，中断码为0~255，其中，有些保留作为系统用，有些未使用。可以自
行挑选一个未被使用的中断码，程时自己编写中断例程。

28H ~ 2EH DOS保留用（实验任务6中，使用的是42号中断码，即2AH）
30H ~ 3FH DOS保留用
60H ~ 6FH 用户保留
F1 ~ FFH 未使用

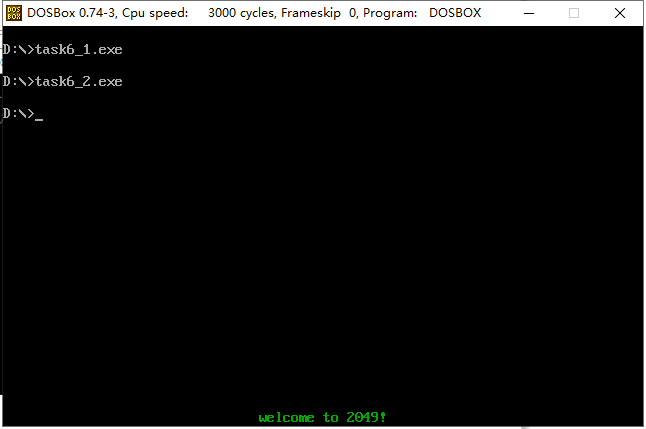

 通过编译连接运行task6_1.asm和task6_2.asm后可以看到，屏幕底部出现了绿色的"welcome to 2049!"，说明42号中断程序被成功调用。



七、总结

1.cmp指令会对两个操作数做减法，然后将结果存在标志寄存器中，有条件跳转指令则会根据标志寄存器的值进行判断并跳转；

2.标志寄存器受到多种指令的影响，而自增指令inc不影响CF，但add指令会受到影响；

3.内中断程序可以使CPU在执行到特殊情况时调用，中断处理程序可以让CPU从错误中恢复。
