第4周作业--STM32寄存器&HAL库方式的LED程序（一）

STM32F103C8T6简介

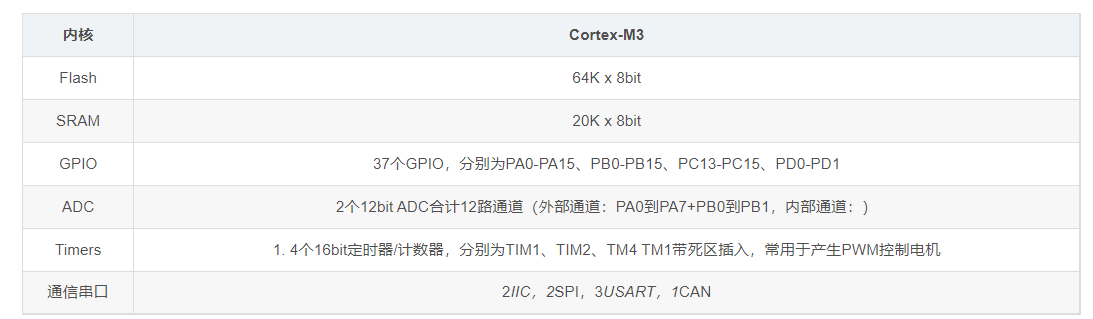

STM32F103C8T6是一款由意法半导体公司（ST）推出的基于Cortex-M3内核的32位微控制器，硬件采用LQFP48封装，属于ST公司微控制器中的STM32系列。

假设你手中已有 STM32最小系统核心板(STM32F103C8T6)+面板板+3只红绿蓝LED，并搭建了电路，分别GPIOA-5、GPIOB-9、GPIOC-14 这3个引脚上控制LED灯（最高时钟2Mhz），轮流闪烁，间隔时长1秒。

1）写出程序设计思路，包括GPIOx端口的各寄存器地址和详细参数；

解题过程：原理很简单，只需要确定点亮流水灯所使用的引脚，并完成对应引脚上时钟、端口以及寄存器的配置，即可完成点灯的程序
第一步
实验要求分别在 GPIOA-5、GPIOB-9、GPIOC-14 这3个引脚上控制 LED 灯（最高时钟 2Mhz）

首先要确定这三个引脚的地址

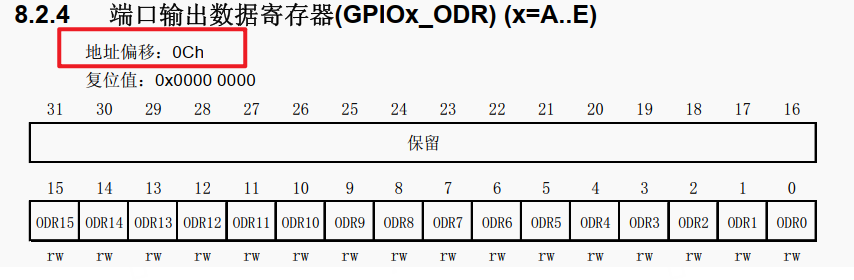

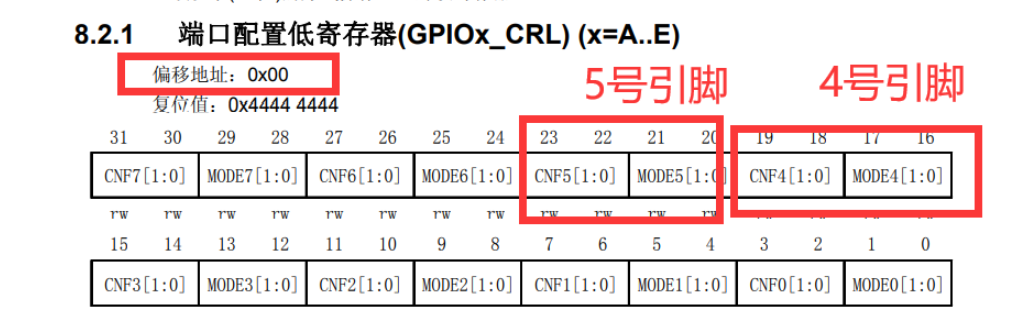

偏移地址

延时设置
由于我们的要求是一个小灯泡亮起后 1s 熄灭，在熄灭 1s 后，下一个小灯泡亮起，所以这里就要用到延时函数，

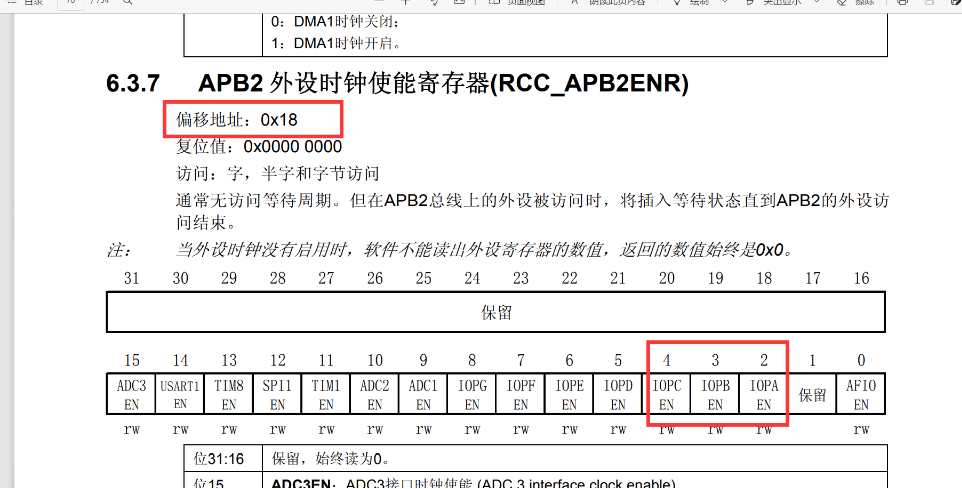

由芯片数据手册可以指导内部 APB2 时钟频率最大值是 72MHz ：
在 STM32 中最常用的延时一共有两种，delay_ms (毫秒级延时) 和 delay_us (微秒级延时) ，代码分别如下

// 粗延时函数，微秒级，1s = 1000000μs
void delay_us(u32 time){
	u32 i;
	while(time--){
		i = 800;	// 自行定义合理数字
		while(i--){
			// 由于循环中的变量的声明和运算，也会无形中影响循环的速度，所以，这里.什么都不用写
		}
	}
}

// 毫秒级延时
void delay_ms(u32 time){
	u32 i;
	while(time--){
		i = 12000;	// 自行定义合理数字
		while(i--){
			// 由于循环中的变量的声明和运算，也会无形中影响循环的速度，所以，这里.什么都不用写
		}
	}
}

设置小灯泡状态
在对小灯泡进行设置之前，需要给时钟使能

// 时钟使能
RCC_APB2ENR |= (1<<2);// 开启 GPIOA 时钟
RCC_APB2ENR |= (1<<3);	// 开启 GPIOB 时钟
RCC_APB2ENR |= (1<<4);	// 开启 GPIOC 时钟

初始状态下，小灯泡为灭，通过循环，使小灯泡可以按顺序延时点亮，实现一种流水灯的效果，具体代码如下：

// 这里以在 GPIOA-5 点亮小灯泡为例
GPIOA_CRL &= 0xFF0FFFFF;	// 清空控制 PA5 的端口位
// F 的位置表示的是对应引脚的位置上的电压，从右向左 CRL 分别为1、2、……、8，CRH 分别为9、10、……、16
GPIOA_CRL |= 0x00300000;	// PB5 推挽输出（和电压设置有关）, 绿灯
GPIOA_ODR |= 1<<5;

2）用C语言 寄存器方式编程实现。

寄存器配置

// APB2使能时钟寄存器
#define RCC_APB2ENR	*((unsigned volatile int*)0x40021018)
// GPIOA配置寄存器
#define GPIOA_CRL	*((unsigned volatile int*)0x40010800)
#define	GPIOA_ODR	*((unsigned volatile int*)0x4001080C)
// GPIOB配置寄存器
#define GPIOB_CRL	*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR	*((unsigned volatile int*)0x40010C0C)
// GPIOC配置寄存器
#define GPIOC_CRH	*((unsigned volatile int*)0x40011004)
#define	GPIOC_ODR	*((unsigned volatile int*)0x4001100C)

具体代码

#include "stm32f10x.h"

// APB2使能时钟寄存器
#define RCC_APB2ENR	*((unsigned volatile int*)0x40021018)
// GPIOA配置寄存器
#define GPIOA_CRL	*((unsigned volatile int*)0x40010800)
#define	GPIOA_ODR	*((unsigned volatile int*)0x4001080C)
// GPIOB配置寄存器
#define GPIOB_CRH	*((unsigned volatile int*)0x40010C04)
#define	GPIOB_ODR	*((unsigned volatile int*)0x40010C0C)
// GPIOC配置寄存器
#define GPIOC_CRH	*((unsigned volatile int*)0x40011004)
#define	GPIOC_ODR	*((unsigned volatile int*)0x4001100C)

void SystemInit(){}

void delay(u32 time){
	u32 i = 0;
	while(time--){
		i = 2000;
		while(i--){
		}
	}
}

int main(void){

	RCC_APB2ENR |= (1<<2);	// GPIOA 时钟使能
	RCC_APB2ENR |= (1<<3);	// GPIOB 时钟使能
	RCC_APB2ENR |= (1<<4);	// GPIOC 时钟使能

	GPIOA_CRL &= 0xFF0FFFFF;	// 清空控制 PA5 的端口位
	// F 的位置表示的是对应引脚的位置上的电压，从右向左 CRL 分别为1、2、……、8，CRH 分别为9、10、……、16
	GPIOA_CRL |= 0x00300000;	// PB5 推挽输出（和电压设置有关）, 绿灯
	//GPIOA_ODR &= ~(1<<5);
	GPIOA_ODR |= 1<<5;				// 设置灯初始状态为关闭

	GPIOB_CRH &= 0xFFFFFF0F;
	GPIOB_CRH |= 0x00000020;	// 红灯
	//GPIOA_ODR &= ~(1<<9);
	GPIOB_ODR |= 1<<9;


	GPIOC_CRH &= 0xF0FFFFFF;
	GPIOC_CRH |= 0x02000000;	// 黄灯
	//GPIOC_ODR &= ~(1<<14);
	GPIOC_ODR |= 1<<14;

	while(1){
		GPIOA_ODR &= ~(1<<5);	//PB5低电平,因为是置0，所以用按位与
		delay(1000);
		GPIOA_ODR |= 1<<5;		// 设置高电位

		// 后面的两个灯的设置方式与上面相同

		GPIOB_ODR &= ~(1<<9);
		delay(1000);
		GPIOB_ODR |= 1<<9;

		GPIOC_ODR &= ~(1<<14);
		delay(1000);
		GPIOC_ODR |= 1<<14;
	}

}

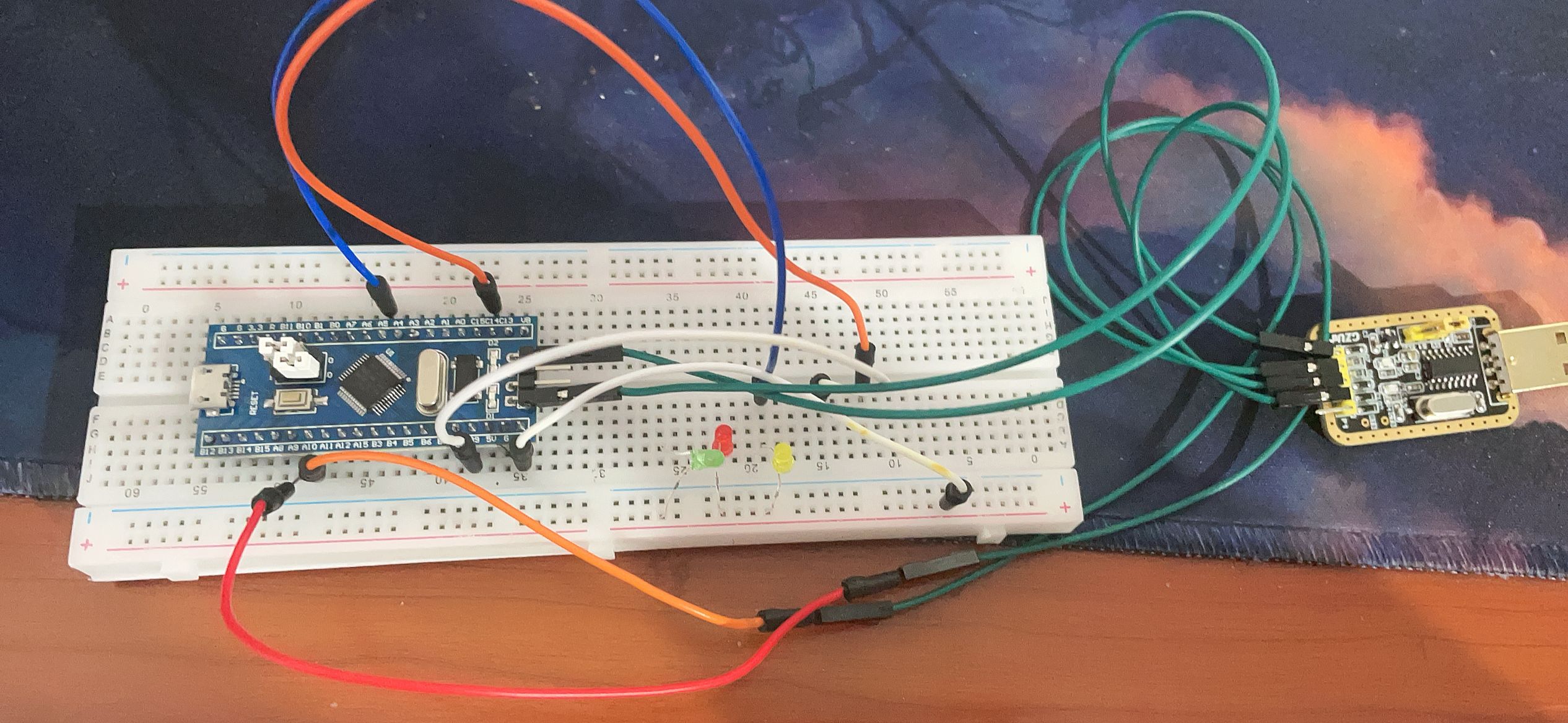

单片机接线图

使用FlyMcu，，单片机在线编程网使用最多的 usb 转 ttl 烧录工具

烧录

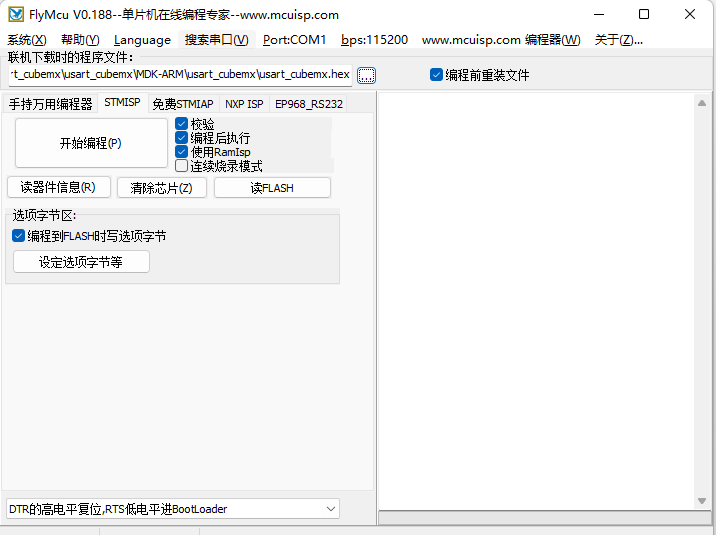

打开软件

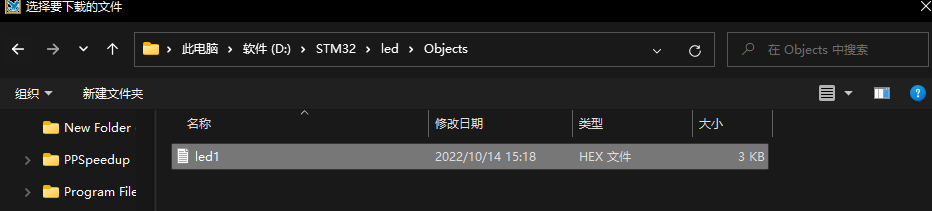

在选择程序文件时，找到寄存器编译的文件地址

如图

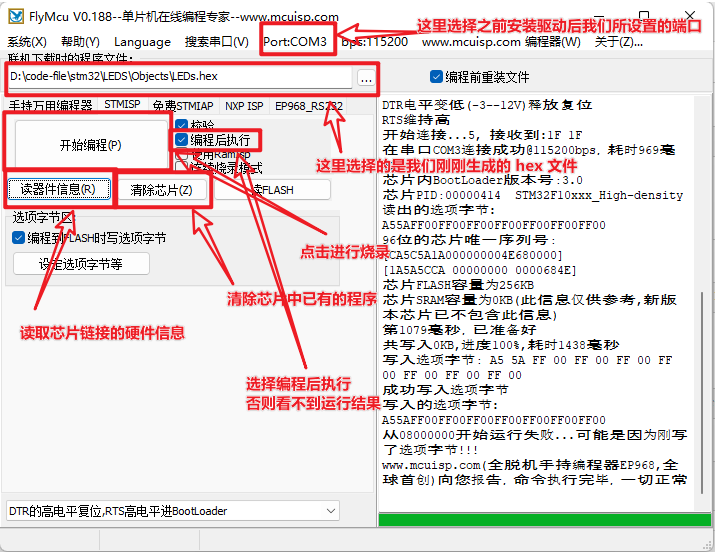

界面以及使用方法（找的例图，并非本机实验内容图，只是方便理解）

注意：我们再烧录的时候一定要在 usb 转 ttl 设备插入电脑之前。将 Boot0 设置为 1 ：然后在烧录完成之后，拔出 usb ，将 Boot0 切换回 0 之后再供电才能正常运行程序

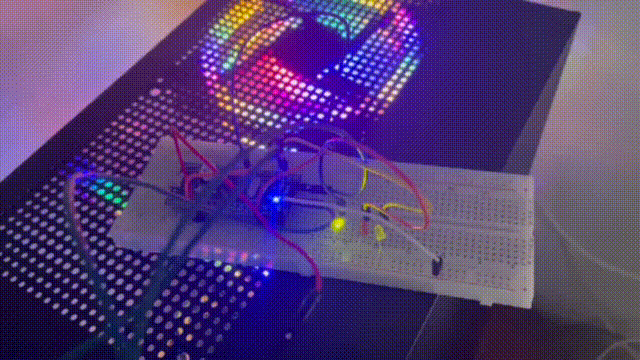

运行结果
