MySQL 架构体系

一、组成部分

由SQL接口，解析器，优化器，缓存，存储引擎等组成的

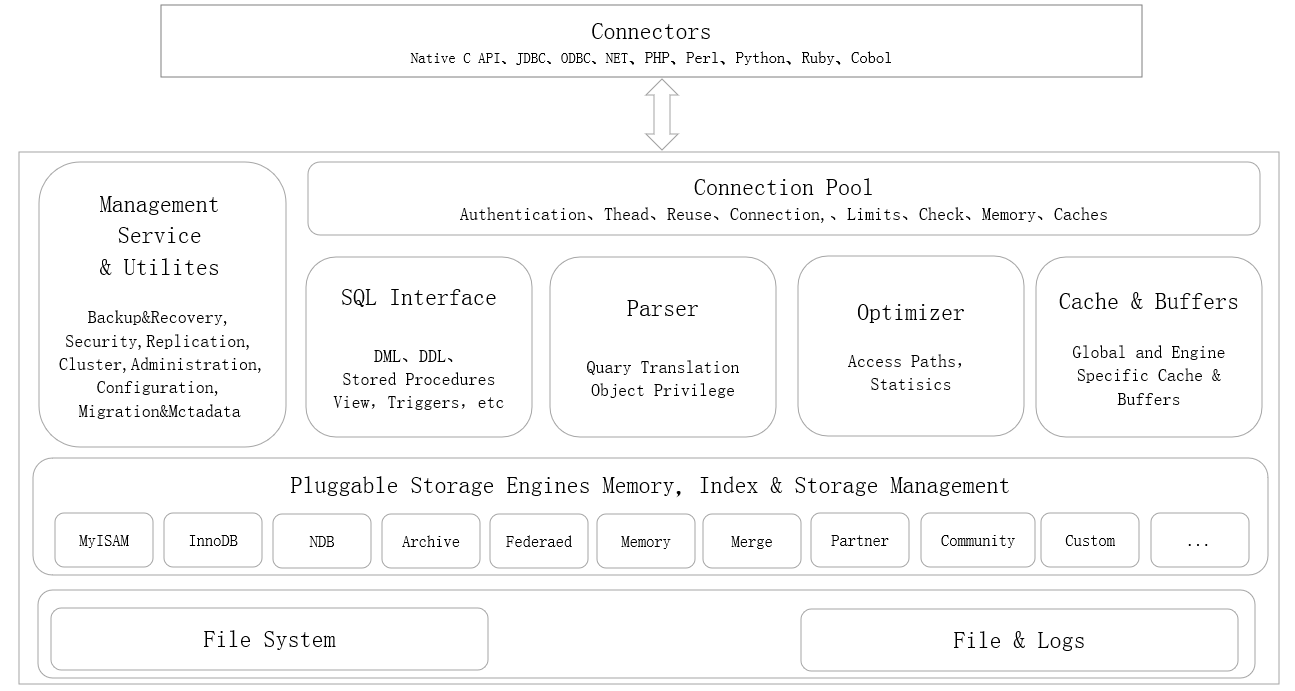

二、架构体系图

2-1、技术讲解

1. Connectors：指的是不同语言中与SQL的交互。

2. Management Serveices & Utilities：系统管理和控制工具。

3. Connection Pool： 连接池，管理缓冲用户连接，线程处理等需要缓存的需求。

4. SQL Interface： SQL接口，接受用户的SQL命令，并且返回用户需要查询的结果。比如select from就是调用SQL Interface。

5. Parser 解析器：SQL命令传递到解析器的时候会被解析器验证和解析。解析器是由Lex和YACC实现的，是一个很长的脚本。主要功能：

   • 将SQL语句分解成数据结构，并将这个结构传递到后续步骤，以后SQL语句的传递和处理就是基于这个结构的。
   • 如果在分解构成中遇到错误，那么就说明这个sql语句是不合理的。

6. Optimizer 查询优化器：SQL语句在查询之前会使用查询优化器对查询进行优化。他使用的是“选取-投影-联接”策略进行查询

7. Cache和Buffer 查询缓存：如果查询缓存有命中的查询结果，查询语句就可以直接去查询缓存中取数据。这个缓存机制是由一系列小缓存组成的。比如表缓存，记录缓存，key缓存，权限缓存等。

8. Engine 存储引擎：存储引擎是MySql中具体的与文件打交道的子系统。也是Mysql最具有特色的一个地方

2-2、工作原理

1. 首先通过程序发送一个sql请求通过connectiors进行交互
2. 收到请求后，会暂时放在connection pool连接池中并由处理器management管理
3. 当该请求从等候队列进入到处理队列
4. 管理器会将请求扔给sql接口
5. sql接口接受到请求后，它会将请求进行hash处理并与缓存中的结果进行对比，如果匹配到就通过缓存直接返回结果，否则这趟流程需要重新开始
