实验3:OpenFlow协议分析实践

实验3:OpenFlow协议分析实践

一、实验目的

1.能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包;
2.能够借助包解析工具,分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

1.下载虚拟机软件Oracle VisualBox;
2.在虚拟机中安装Ubuntu 20.04 Desktop amd64,并完整安装Mininet;

三、实验要求

(一)基本要求

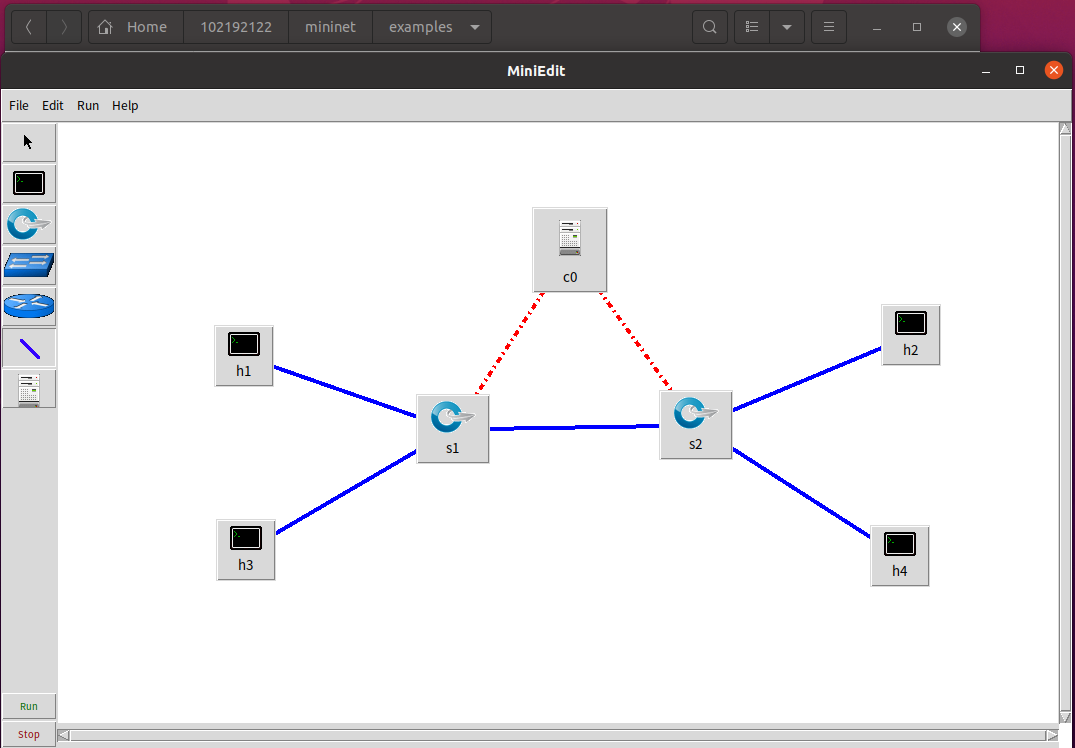

1.搭建下图所示拓扑,完成相关 IP 配置,并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。
sudo ./miniedit.py //开启拓扑工具

主机 IP
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

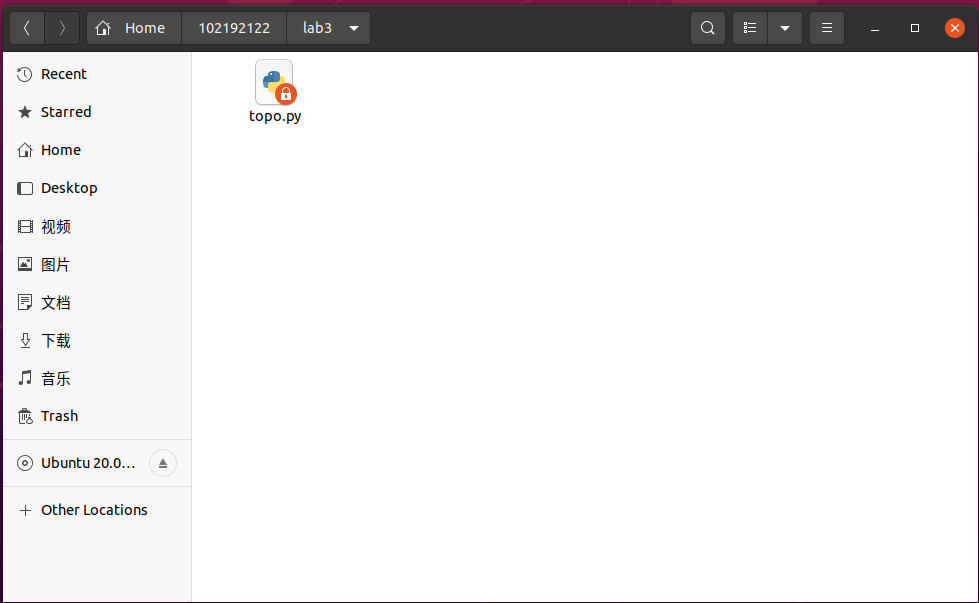

文件保存在lab3

2.查看抓包结果,分析OpenFlow协议中交换机与控制器的消息交互过程,画出相关交互图或流程图。

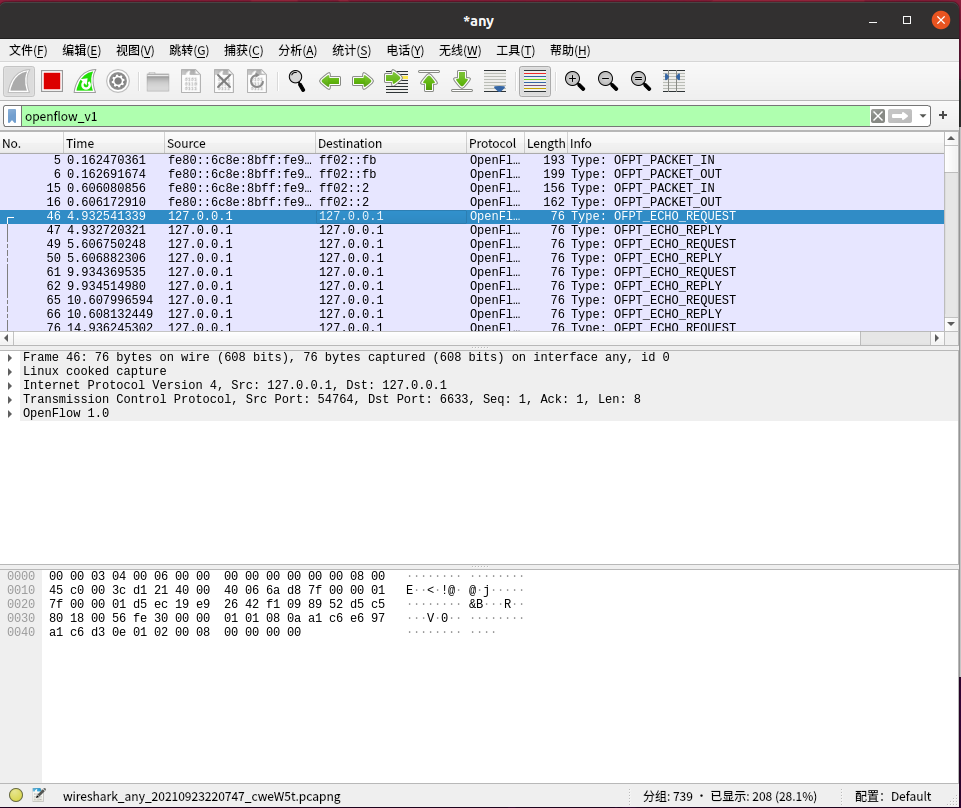

sudo wireshark //开启抓包工具,点击any
sudo python3 topo.py  //运行mininet

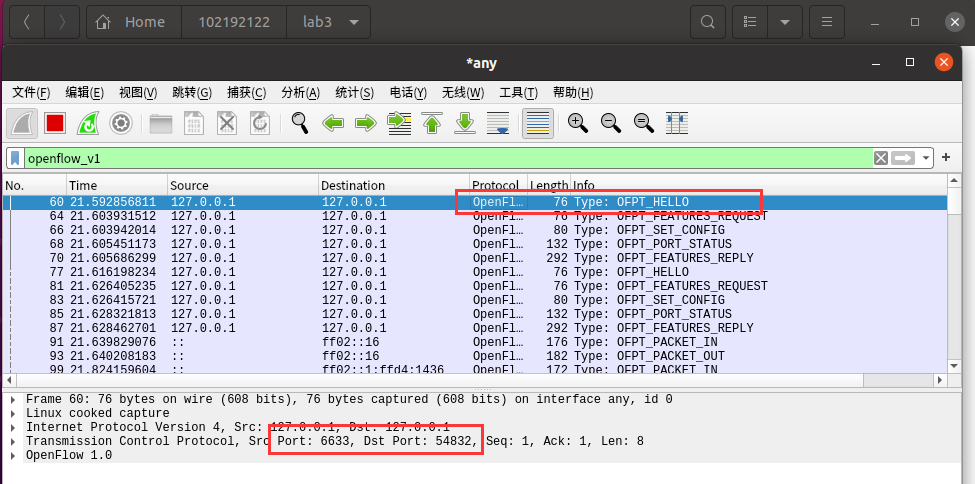

OFPT_HELLO 控制器6633端口-->交换机54832端口,协议为openflow1.0

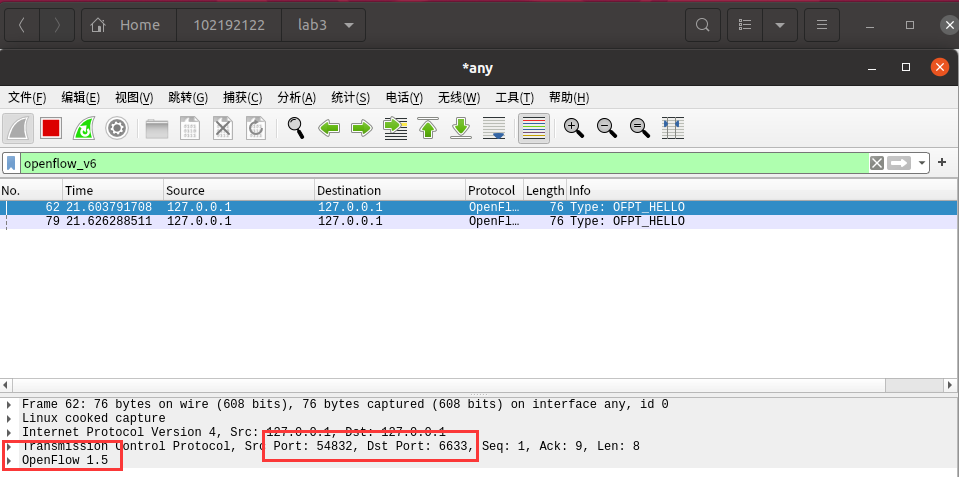

交换机54832端口-->控制器6633端口,协议为openflow1.5

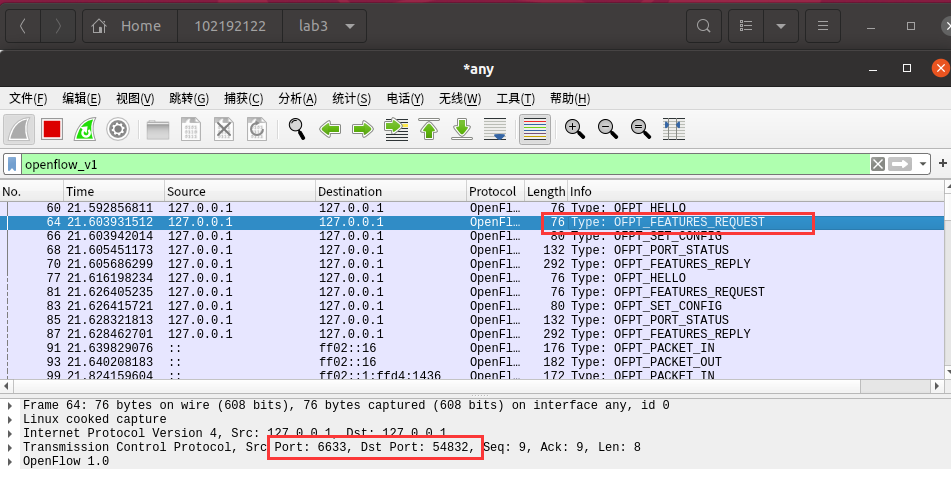

OFPT_FEATURES_REQUEST控制器6633端口-->交换机54832端口,协议为openflow1.0

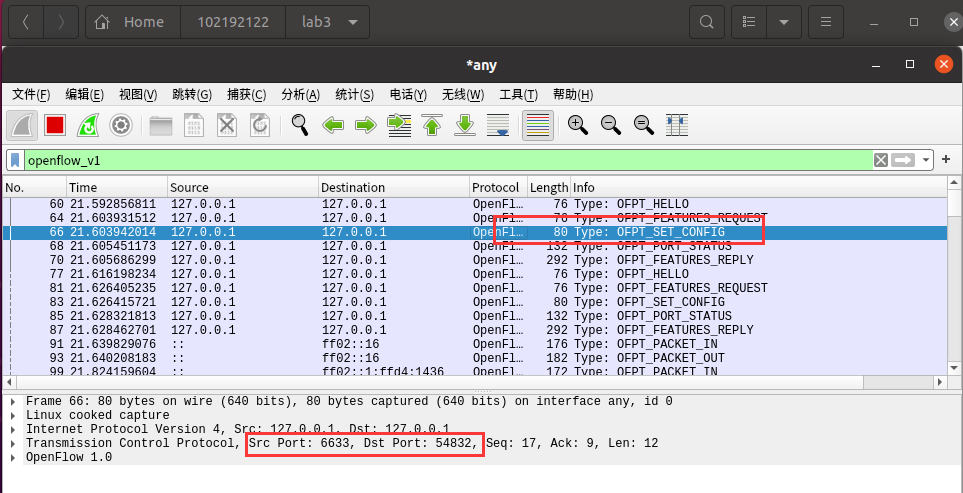

OFPT_SET_CONFIG控制器6633端口-->交换机54832端口,协议为openflow1.0

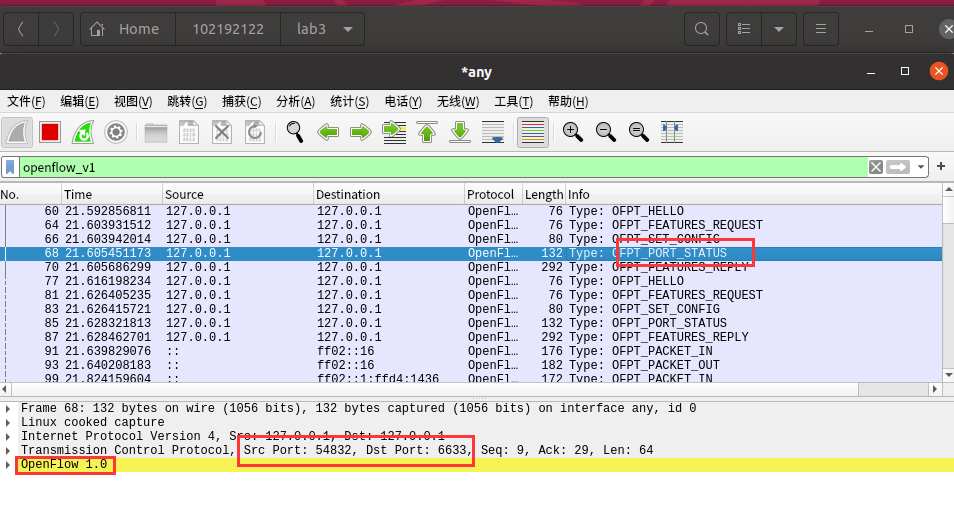

OFPT_PORT_STATUS交换机54832端口-->控制器6633端口,协议为openflow1.0

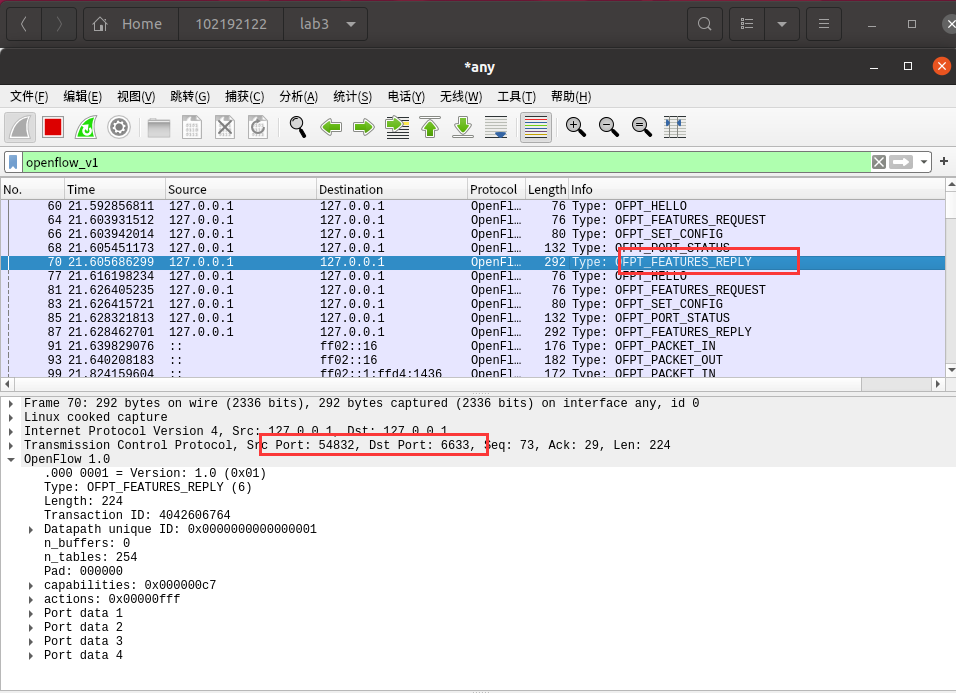

OFPT_FEATURES_REPLY交换机54832端口-->控制器6633端口,协议为openflow1.0

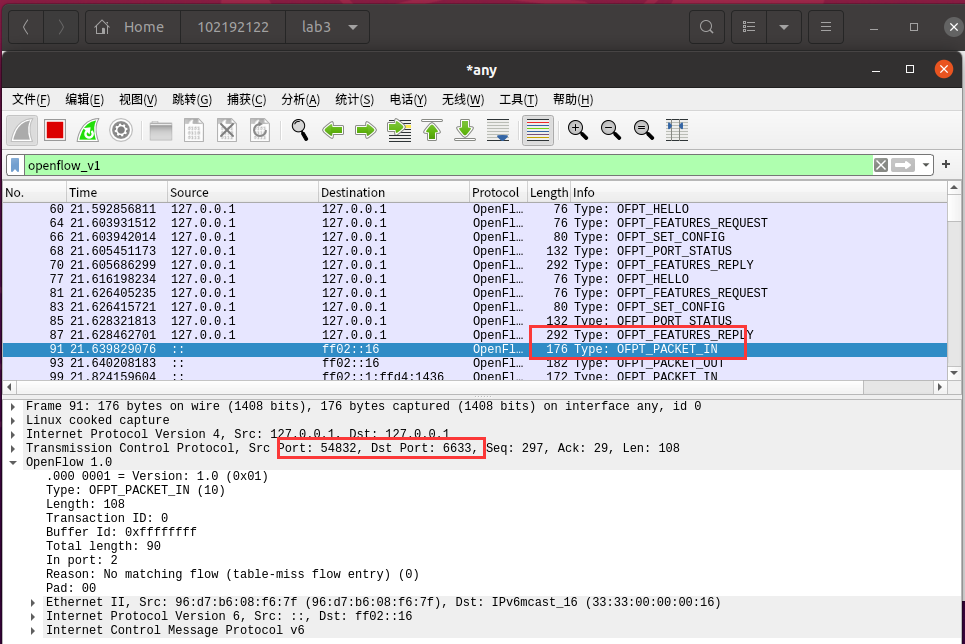

OFPT_PACKET_IN交换机54832端口-->控制器6633端口,协议为openflow1.0

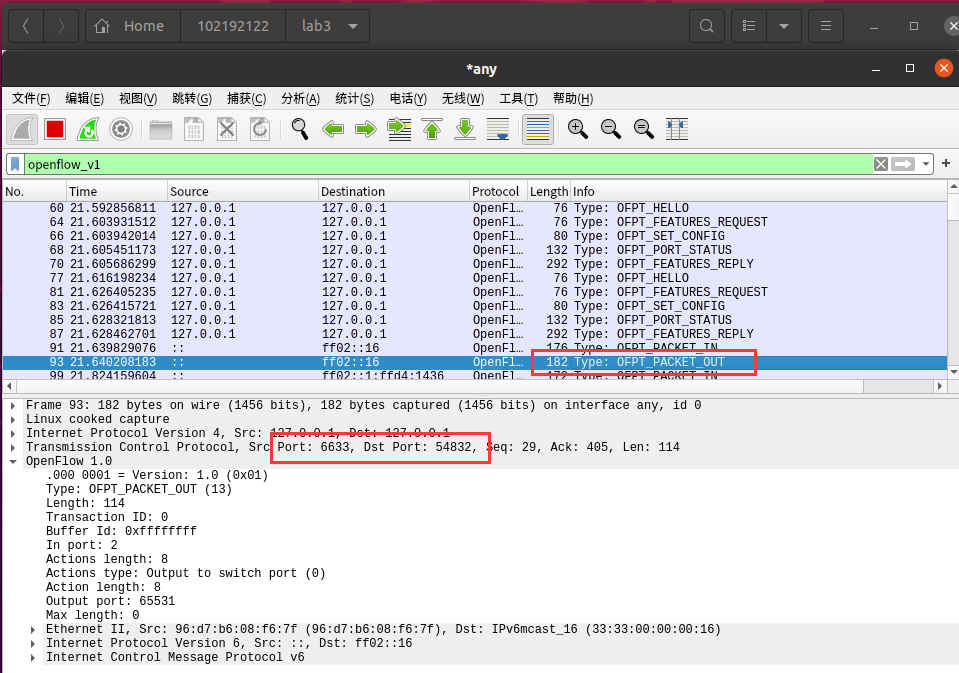

OFPT_PACKET_OUT控制器6633端口-->交换机54832端口,协议为openflow1.0

pingall //mininet下执行指令

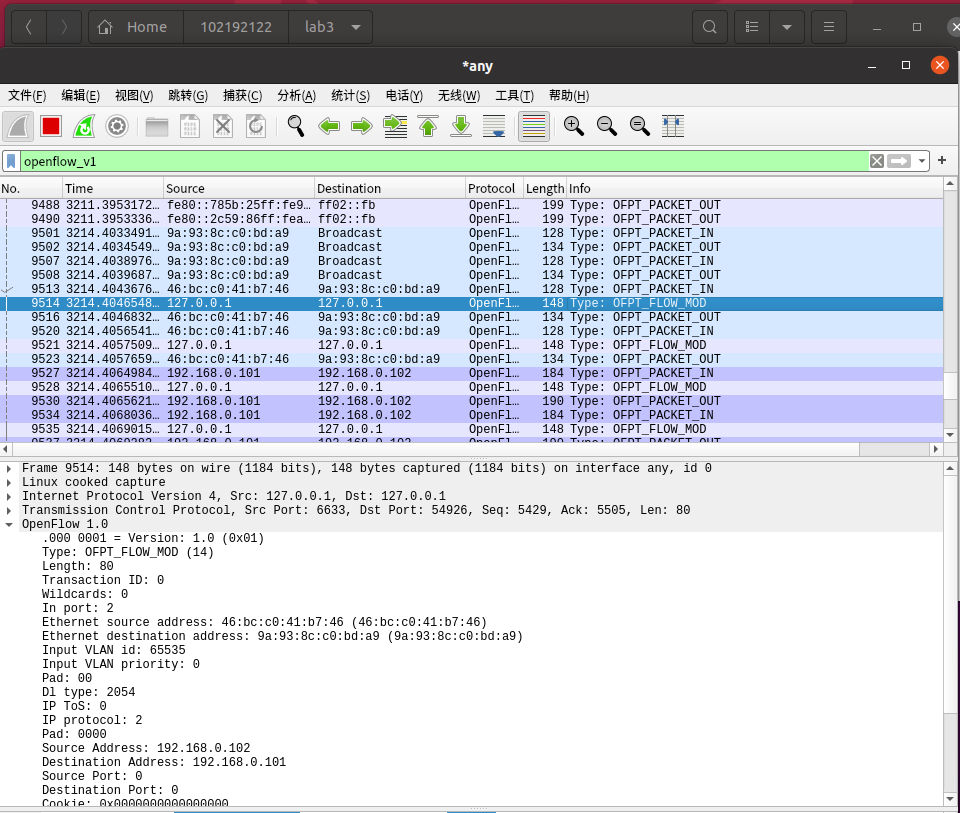

OFPT_FLOW_MOD控制器6633端口-->交换机54926端口,协议为openflow1.0

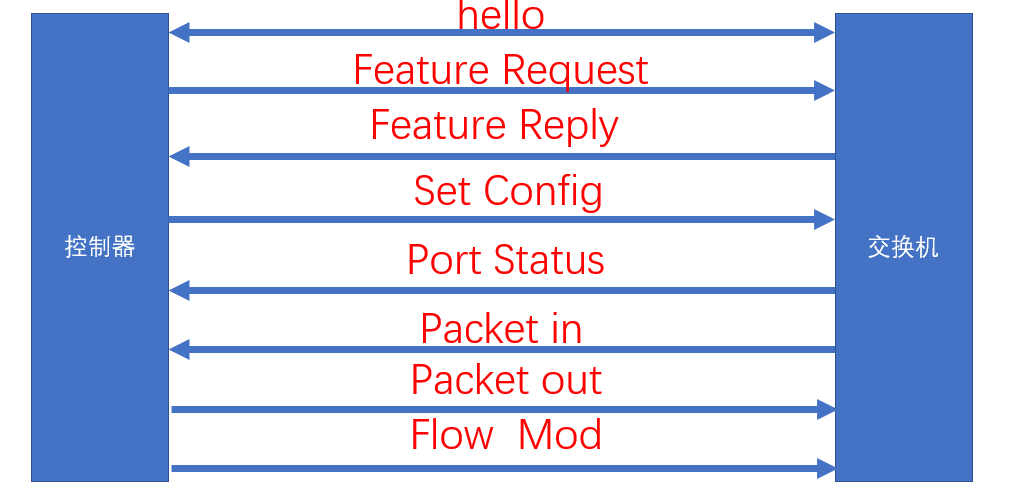

实验交换机和控制器之间消息交互图

问题:交换机与控制器建立通信时是使用TCP协议还是UDP协议?
TCP协议

四、个人总结

这次的上次操作相对简单,但是同样也遇到了一些问题,

比如打开抓包工具进入any后,没有hello的包,只看到的requst和reply的包,找了很久,重新打开也没用,后面发现需要先打开抓包工具,再打开mininet,不然会丢失前面的包。这次试验让我更加熟悉了拓扑构建工具和wireshark抓包工具的使用。这次想尝试进阶题,发现难度还是太大,参阅了同学的进阶题后,还不是很懂,就放弃了,哈哈。
