实验2:Open vSwitch虚拟交换机实践

实验2:Open vSwitch虚拟交换机实践

一、实验目的

1.能够对Open vSwitch进行基本操作;
2.能够通过命令行终端使用OVS命令操作Open vSwitch交换机,管理流表;
3.能够通过Mininet的Python代码运行OVS命令,控制网络拓扑中的Open vSwitch交换机;

二、实验环境

1.下载虚拟机软件Oracle VisualBox 或 VMware;
2.在虚拟机中安装Ubuntu 20.04 Desktop amd64,并完整安装Mininet;

三、实验要求

(一)基本要求

1.创建OVS交换机,并以ovs-switchxxx命名,其中xxx为本人在班中的序号,例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1,设置p0的端口号为100,p1的端口号为101,类型均为internal;为了避免网络接口上的地址和本机已有网络地址冲突,需要创建虚拟网络空间(参考命令netns)ns0和ns1,分别将p0和p1移入,并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101,子网掩码为255.255.255.0;最后测试p0和p1的连通性。

//创建OVS交换机,以90学号命名
sudo ovs-vsctl add-br ovs-switch090
//创建端口p0,设置编号为100
sudo ovs-vsctl add-port ovs-switch090 p0
sudo ovs-vsctl set Interface p0 ofport_request=100 type=internal
//创建端口p1,设置编号为101
sudo ovs-vsctl add-port ovs-switch090 p1
sudo ovs-vsctl set Interface p1 ofport_request=101 type=internal
//创建一个虚拟网络空间ns0,将p0移入
sudo ip netns add ns0
sudo ip link set p0 netns ns0
sudo ip netns exec ns0 ip addr add 192.168.0.100/24 dev p0
sudo ip netns exec ns0 ifconfig p0 promisc up
//创建一个虚拟网络空间ns1,将p1移入
sudo ip netns add ns1
sudo ip link set p1 netns ns1
sudo ip netns exec ns1 ip addr add 192.168.0.101/24 dev p1
sudo ip netns exec ns1 ifconfig p1 promisc up
//查看网络状态
sudo ovs-vsctl show
//p0和p1连通性测
sudo ip netns exec ns0 ping 192.168.0.101
sudo ip netns exec ns1 ping 192.168.0.100


2.使用Mininet搭建的SDN拓扑,要求支持OpenFlow 1.3协议,主机名、交换机名以及端口对应正确。
sudo ./miniedit.py

    net.addLink(h1, s1,1,1)
    net.addLink(h2, s1,1,2)
    net.addLink(h3, s2,1,1)
    net.addLink(s4, s2,1,2)
    net.addLink(s1, s2,3,3)
    sudo python3 topo1.py

3.通过命令行终端输入“ovs-ofctl”命令,直接在s1和s2上添加流表,划分出所要求的VLAN。

//使用ovs-ofctl下发流表,配置vlan
//将主机1,2发的包打上vlan标记
sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3
sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3
//将主机3,4发的包取出vlan标记
sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=0,actions=pop_vlan,output:1
sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=1,actions=pop_vlan,output:2
//将主机3,4发的包打上vlan标记
sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3
sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3
//将主机1,2发的包取出vlan标记
sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=0,actions=pop_vlan,output:1
sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=1,actions=pop_vlan,output:2

4.主机连通性要求

-h1 – h3互通
-h2 – h4互通
-其余主机不通

在mininet命令下输入pingall

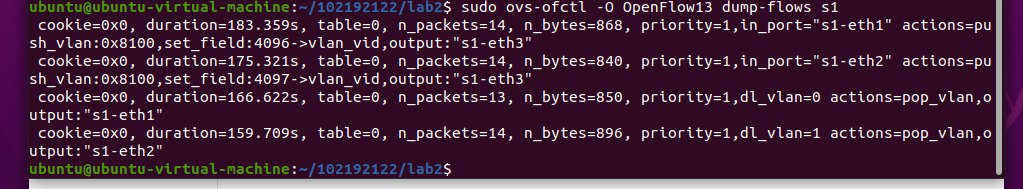

//查看s1流表
sudo ovs-ofctl -O OpenFlow13 dump-flows s1
//查看s2流表
sudo ovs-ofctl -O OpenFlow13 dump-flows s2


终端输入sudo wireshark,mininet命令行输入pingall,抓取h1发往h3的包

可知VLAN标记为0
抓取h2发往h4的包

可知VLAN标记为1

四.个人总结

这次实验操作遇到的问题也非常的多,开始创建交换机,设置名字、端口后,发现设置成000了,就重新启动虚拟机,发现还是会存在,找到老师课件用sudo ovs-vsctl del-br ovs-switch000,后面端口设置同样有删除指令,然后设置过程中,发现虚拟机网络没了,重启也不能解决,后来在VMware编辑虚拟网络编辑器中重置默认网络,才把网络弄好。后面在搭建SDN拓扑时,明明设置是正确的,出现 Error creating interface pair (s1-eth2,s2-eth3): RTNETLINK answers: File exists错误,看了同学的代码,把代码改成一样的还是出错,后面发现是重复构建了相同的拓扑,我先前直接用命令行创建了一个拓扑结构,没有清除,所以若在.py文件中构建相同的拓扑图时需要先清除掉先前的拓扑结构。用sudo mn -c命令清除,重新打开,成功了。在后面的步骤添加流表和抓包时,mininet要一直运行在后台。继续加油!
