实验1：UML与面向对象程序设计原则

本次实验属于模仿型实验，通过本次实验学生将掌握以下内容：

1、掌握面向对象程序设计中类与类之间的关系以及对应的UML类图；

2、理解面向对象程序设计原则。



[实验任务一]：UML复习

阅读教材第一章复习UML，回答下述问题：

面向对象程序设计中类与类的关系都有哪几种？分别用类图实例说明。



面向对象语言中类与类之间关系共计六种,分别是继承、实现、关联、依赖、组合、聚合。

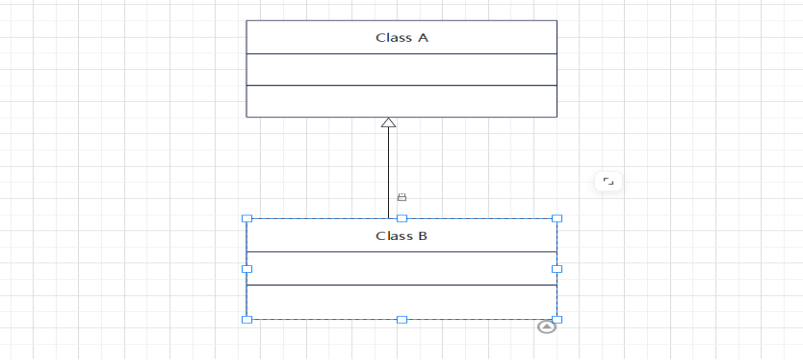

1.继承关系:

继承指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力。用一个空心三角箭头来表示.例如:如动物类与鸟类。

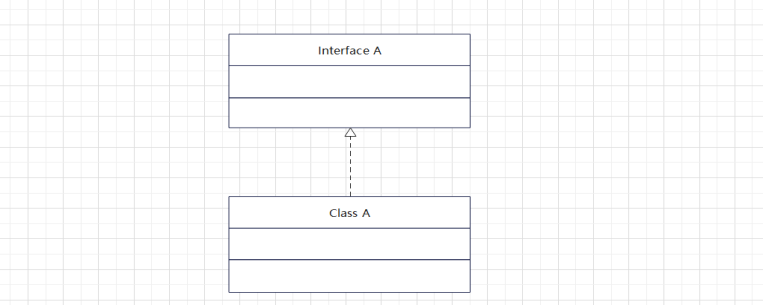

2. 实现关系

实现指的是一个 class 类实现 interface 接口（可以是多个）的功能，实现是类与接口之间最常见的关系。用一条带空心三角箭头的虚线表示

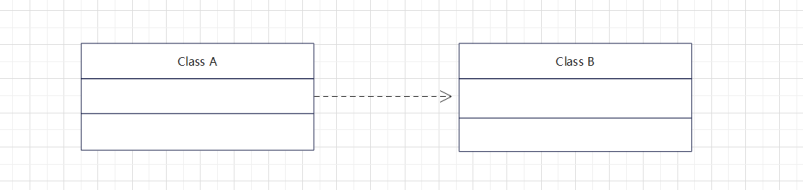

3. 依赖关系

依赖就是一个类 A 使用到了另一个类 B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是类 B 的变化会影响到类 A。表现在代码层面：类 B 作为参数被类 A 在某个 method 方法中使用。在 UML 类图设计中，依赖关系用由类 A 指向类 B 的带箭头虚线表示。

用由类 A 指向类 B 的带箭头虚线表示

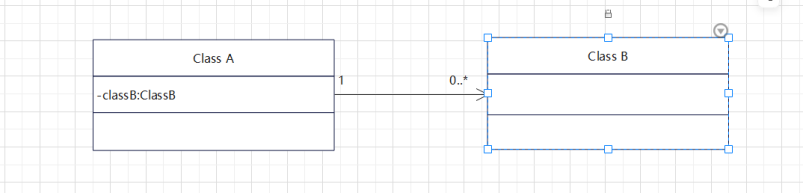

4. 关联关系

关联体现的是两个类之间语义级别的一种强依赖关系，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。关联可以是单向、双向的。

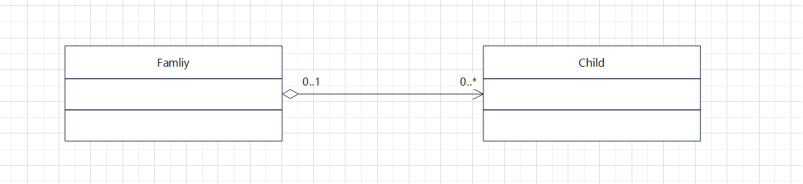

5. 聚合关系

聚合是关联关系的一种特例，它体现的是整体与部分的关系，即 has-a 的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。表现在代码层面：和关联关系是一致的，只能从语义级别来区分。在 UML 类图设计中，聚合关系以空心菱形加实线箭头表示。

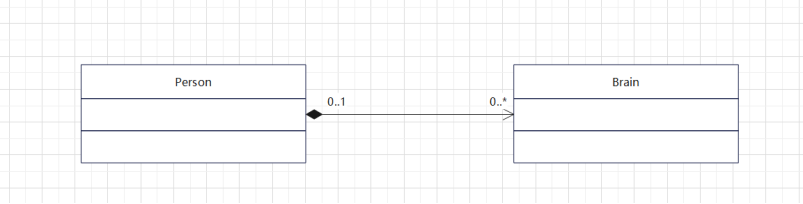

6.组合关系     组合也是关联关系的一种特例，它体现的是一种 contains-a 的关系，这种关系比聚合更强，也称为强聚合。它同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束。组合关系以实心菱形加实线箭头表示。
