ARM汇编

PSR寄存器

N位

Z位 zero 标志位

C位 carrcyr condition标志位，用于比较无符号数的大小

V位 overflow位，溢出标志位

没有隐式内存操作指令（push）

条件和标志位响应

Arm汇编条件跳转表，指令是否执行判断取决于指令的第一字节前四位，分为下面的16中情况

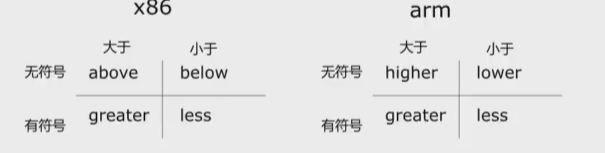

这里对比x86的jcc，分析arm的条件跳转，关于ZF位的使用，和x86一样，都是结果为零则置zf为1，但是CF位的处理和x86有所不同

先看加法指令adds（注意，add指令不影响标志位，只有在指令后加s，才代表指令影响标志位，对应的指令的第9位要置1，比如sub不影响标志位，subs则影响）

adds r0,r0,r1 将r0和r1的值加到r0中，这里会产生溢出，并且结果为0，所以zf和cf都会被置1，这和x86没有什么不同

再来看减法

subs r0,r0,r1

这里发生了借位，所以cf为应该被置1

可以看到结果正确但是，cf并没有被置一

我们再来看一个普通减法

subs r0,r0,r1

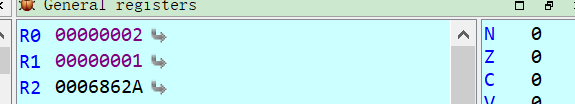

执行2-1

可以看到cf为被置1了

这是因为在arm汇编中，当执行到sub指令时，会先将cf置1，如果发生了溢出，就会将cf置0，这里和x86里相反

读PC寄存器

ARM中的PC寄存器功能和x86中的类似

直接写PC寄存器就可以修改下条指令的地址

但是读PC寄存器存在一些问题

当读取PC寄存器时，如果当前CPU模式为ARM模式，会写入PC+8的值

如果当前CPU模式为thumb模式，会写入PC+4的值

这里有一种情况，就是如果我的下一条指令是跳转，那么我存储的还是下下条指令的地址吗？

答案是肯定的。

同时，也可以使用PC+偏移的方式读取

比如，这里我们的指令为

LDR r0,[pc,#-4]

这里读取的就是下两条指令的前一条指令，就是下一条指令的硬编码

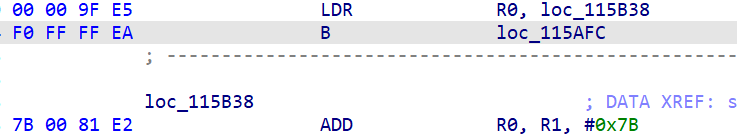

但是这里实际读取时，读取出来的是一个固定的值0xE7F001F0

我们知道，调试的本质是通过下断点，触发异常，

那么当我们执行到下一条语句时，这条语句应该被修改了为一个能够触发断点异常的值，

在x86中，这个值是0xCC，在arm汇编中，这个值是0xE7F001F0

常用汇编指令

MOV指令

MOV指令分为三种

1.mov register,immediate

2.mov register,register

3.mov register,register_SHFITED

第一种

mov register,immediate

把立即数存到寄存器里

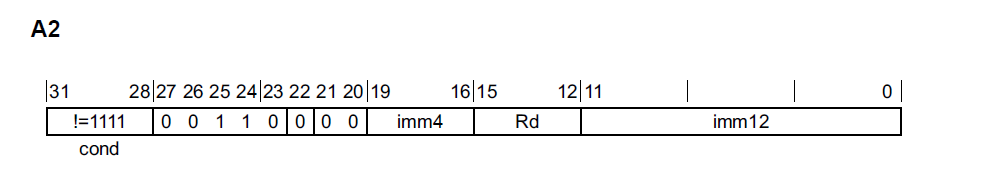

分为两种格式A1和A2，先来看A2

把16位的立即数分为两部分，中间四位为寄存器比俺还，其余位数固定

E3 01 22 34

可以看到，立即数的位数最多为16位，也就是最多表示2^16次方的数字，这可能远远不够

所以我们引出第二种格式A1格式

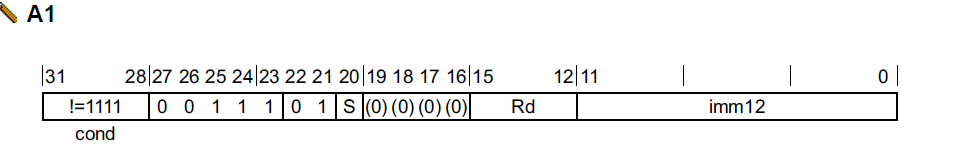

这里立即数只有12位，但是我们却能表示出0x8000000

E3 A0 03 02

这里的操作是把立即数的低八位循环移位 立即数的高四位乘2

即0010循环右移3 * 2，即6位，就可以得到0x8000000

但是这种只适用于部分数字，因为有些数字只靠8位和循环移位是表示不出来的

所以如果要表示类似于0x12345678这样的数，可以使用两个mov指令完成

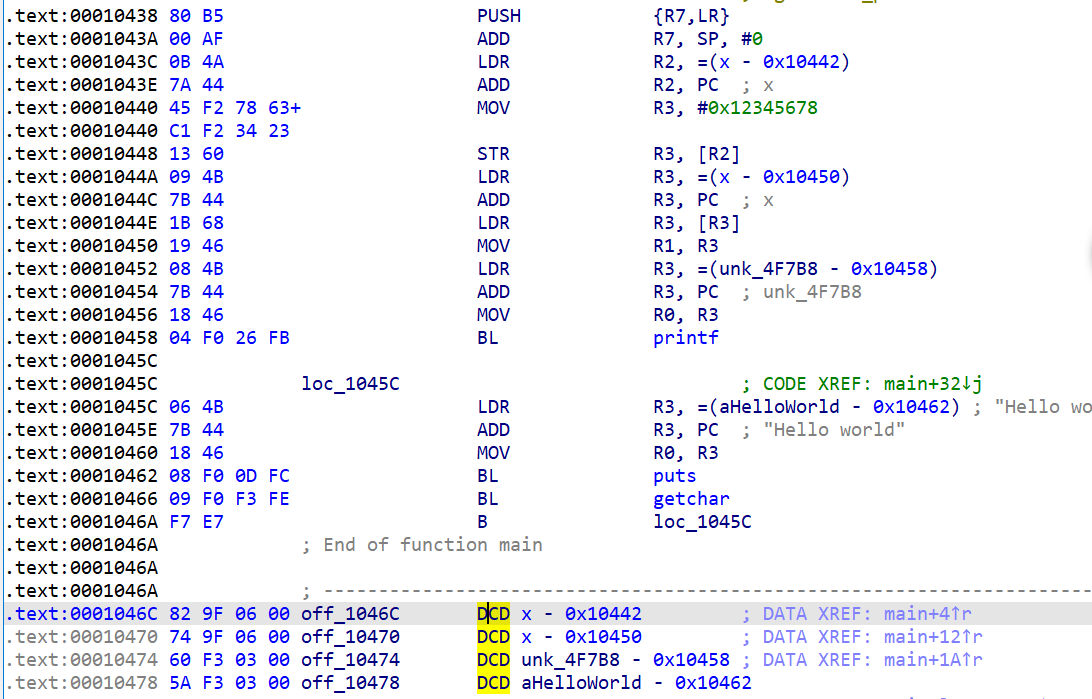

这里可能看不出来，因为这里ida把两条指令默认合成了一条指令

movw r1,0x5678 写入了r1寄存器的低两字节

movt r1,0x1234 写入了r1寄存器的高两字节

注意，要先写低字节，再写高字节，因为写低字节会自动清零高字节

2.mov register,register

mov r4,r3

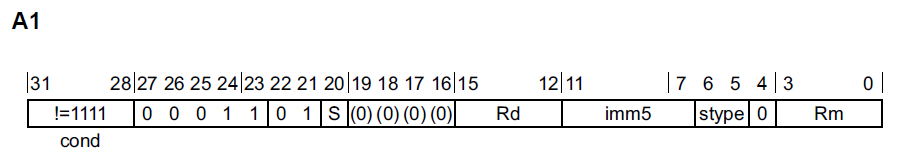

先来看最简单的版本，12~15位存储目标寄存器，低四位存放源寄存器

然后再看带移位的

mov r4,r3,LSL 4

把R3寄存器的值逻辑右移四位，然后存放到r4寄存器中

7~11位为移位的位数，stype有四种，逻辑右移 逻辑左移 算术右移和循环移位

3.mov register,register_SHFITED

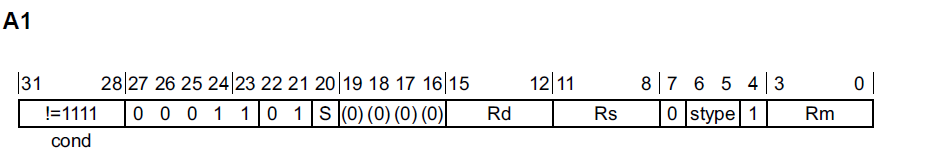

mov r4,r3,LSL r1

和上面的区别就是将立即数换为了寄存器

基本运算指令

先看ADD指令

1.ADD register,register,immedidate

这里的立即数和之前的A1格式是一样的，也是采用循环右移的格式，这种格式叫做A32ExpandImm

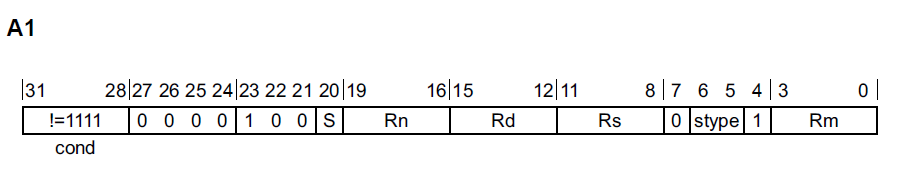

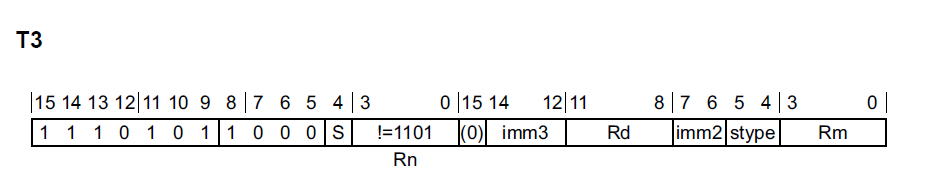

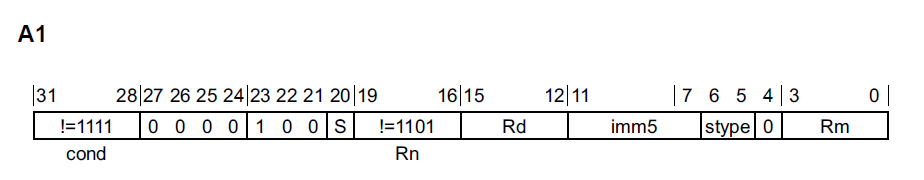

2.ADD register,register,register

只是把立即数换为了寄存器，并且附带移位

3.ADD register,register,register-shifted

只是把移位的立即数换为了寄存器

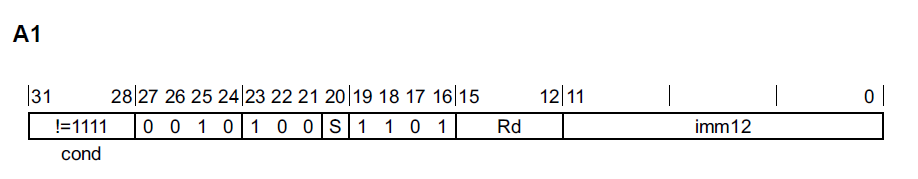

4.ADD register,sp,inmmdiate

寄存器寻址立即数相加

相当于，ADD r0,r0,[sp+0x12]

当然，上面这条指令可能不存在

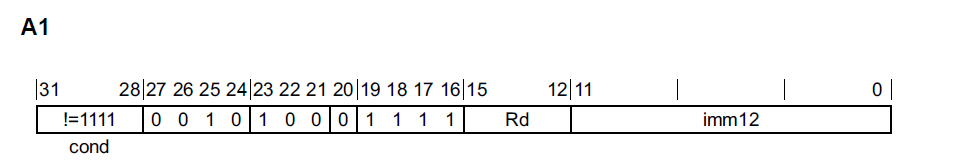

5.ADD r0,pc+immediate

PC寻址

add r1,pc,4

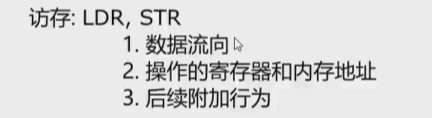

访存指令

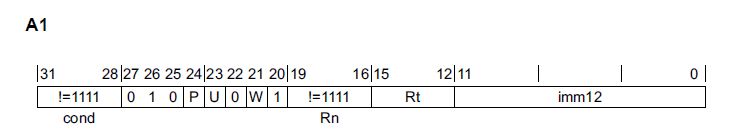

1.ldr Rn,[Rt,<imm>]

偏移为立即数，U为代表偏移的正负，1为正，0为负，P位为1代表外偏移，0代表内偏移，W代表有无附加行为

ldr r0,[r1],读取寄存器R1地址处的值到R0中，这是偏移为0的情况，且没有附加条件

ldr r0,[r1,4]，读取寄存器R1地址偏移+4处的值到R0中，无附加条件

ldr r0,[r1,#-4]，读取寄存器R1地址偏移-4处的值到R0中，无附加条件

ldr r0,[r1,4]! 读取寄存器R1地址偏移+4处的值到R0中，R1寄存器加4

ldr r0,[r1],4,读取寄存器R1地址偏移处的值到R0中，R1寄存器加4

注意，上面两条指令都对r1寄存器+4，但是区别是内偏移读取的是加完后的地址处的值，外偏移是加之前的值

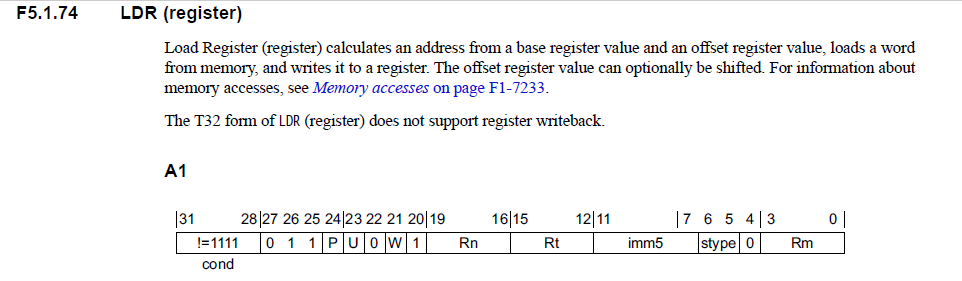

2.ldr Rn,[Rt,Rx]

将立即数换为了寄存器，没有什么很大的改变

Push和Pop的首先

由于ldr和str指令可以对任意寄存器进行读写，所以可以用ldr和str实现push和pop

push r0

将r0寄存器的值压入栈，栈顶减4

str r0,[sp,#-4]!

pop

读取栈顶的值，栈顶加4

ldr r0,[sp],#4

全局变量与重定位

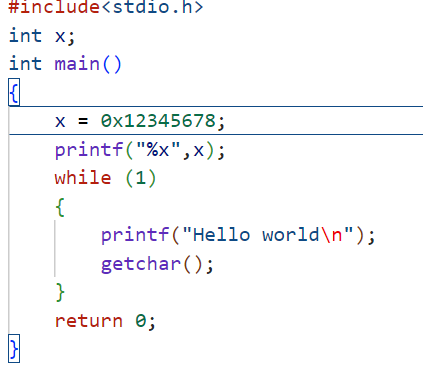

这里定义了一个全局变量，并把它打印了出来

块访存指令

块访存指令主要分为LDM和STM，后缀为附加条件

先来看LDM，作为访存指令，数据的流向是从内存到内存

默认的LDM指令，指令后缀为IA

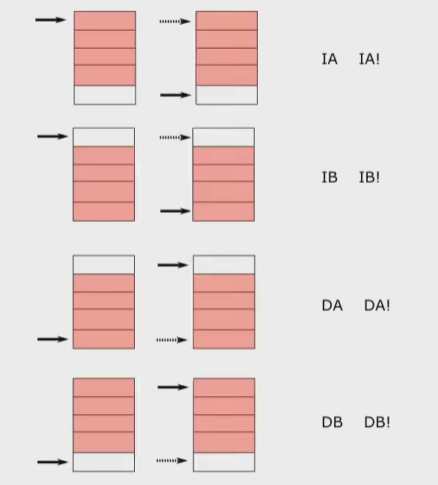

介绍一下后缀的含义

IA是从当前的指针开始读取，读取次，每次读一个数据，指针向高地址移动，读取的次数取决于参数2的寄存器的个数，如果加上!,代表读取完之后指针也跟着移动

IB是从当前指针偏移-4的位置开始读取

DA代表从高地址向低地址读取或者写入

DA代表从高地址偏移+4开始读取或者写入

上面讲了用LDR和STR实现push和pop，同样的，作为访存指令，LDM和STM也可以实现

push指令，先将栈指针-4，然后写入数据，要写入SP寄存器指向的值

对应后缀DB，从参数2写入参数1是STM指令，

整合一下

STMDB SP!，{R1-R4}

相当于push R1,R2,R3,R4

IDA里直接翻译成了PUSH指令

pop指令，先将数据读出，然后SP+4

LDMIA SP!,{R1-R4}

相当于POP R1,R2，R3,R4

IDA直接翻译为了pop指令

如果是其他版本的IDA

上面的指令则会被翻译为LDMFD和STMFD

因为这两条指令默认第一个操作数为SP!

分支跳转语句

B,BL,BX,BLX

关于分支跳转指令，主要关注三个点

1.跳转的目标地址

2.跳转时是否发生模式切换

3.跳转时是否写入LR寄存器，写入的值是什么

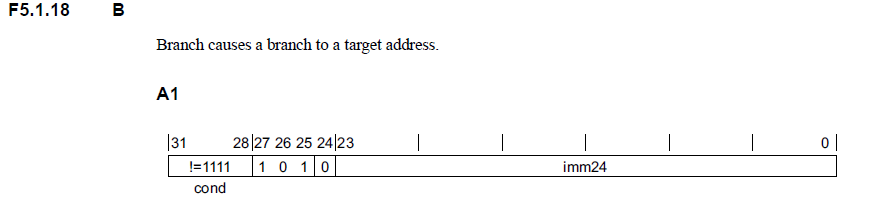

1.B imm

无条件跳转

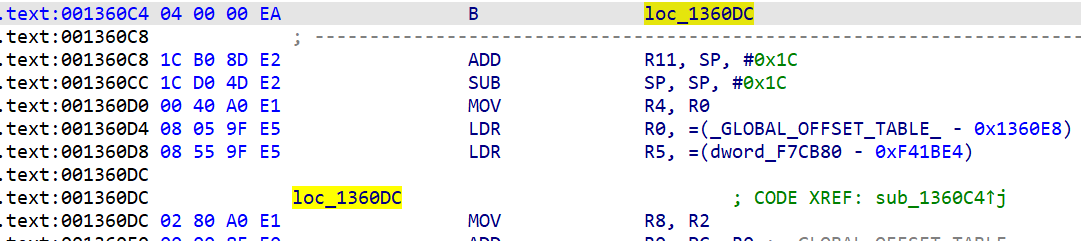

输入一个地址，会计算出距离当前PC的偏移，如果是arm模式，会将偏移除4，然后写入硬编码

比如当前要跳转到0x001360DC，减去当前PC除4

（0x001360DC - 0x001360C4) / 4 = 4

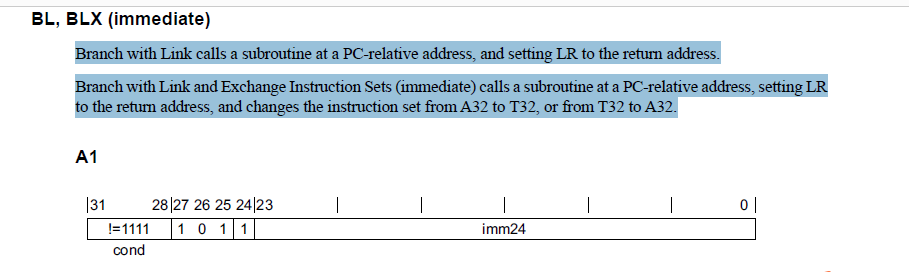

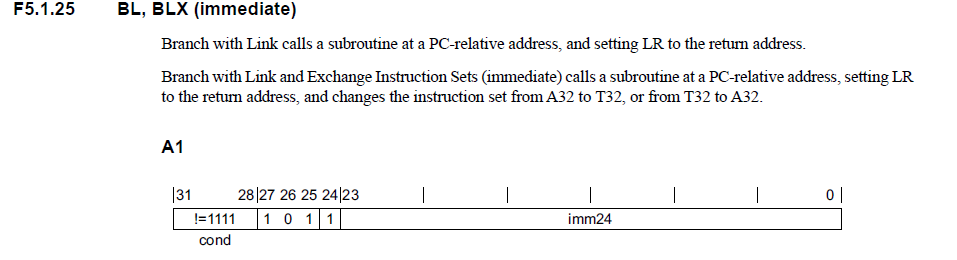

2.BL imm

无条件跳转，并且将下一条指令的地址写入LR寄存器

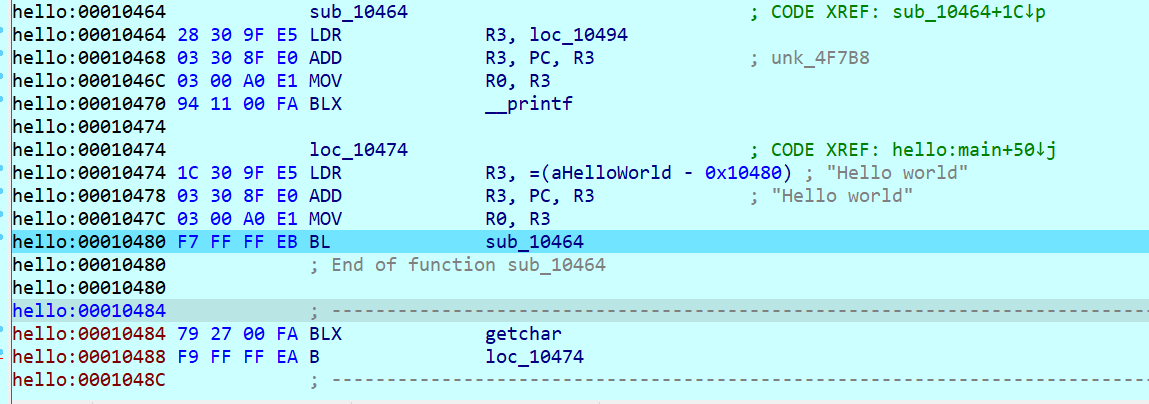

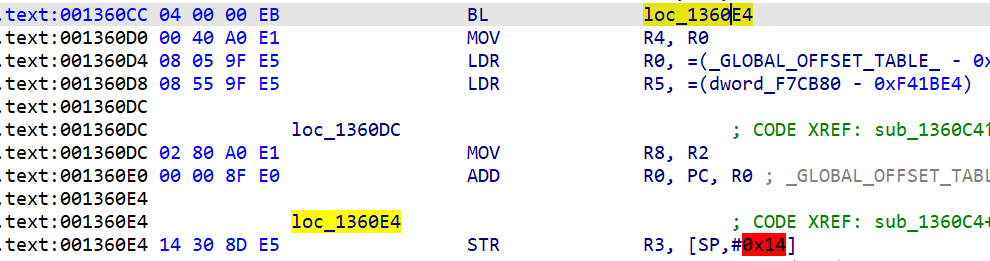

BL 0x1360E4，计算方法和B指令一样

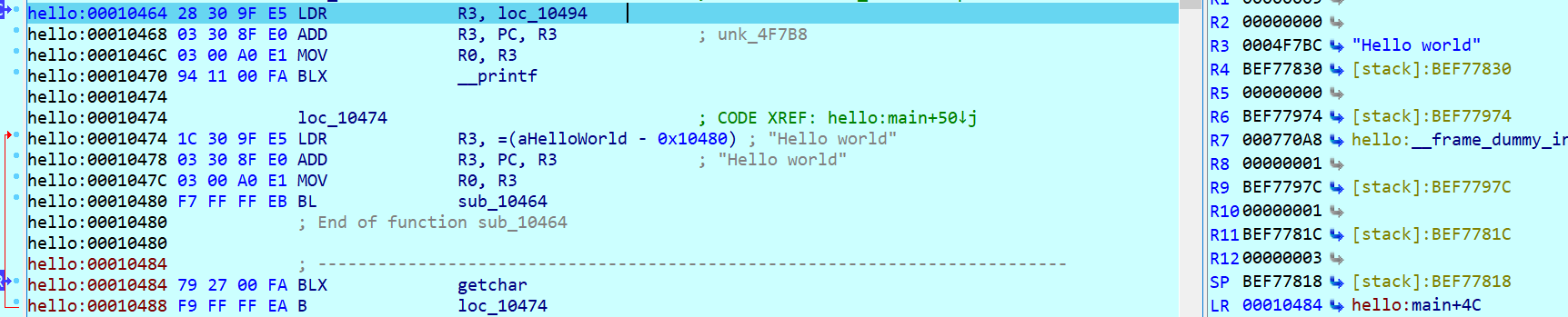

这里我们看对LR寄存器的写操作

这里把下一条指令的地址写入了LR寄存器，这里写入的值和当前的模式有关，如果当前模式为arm模式，就直接写入，如果是thumb模式，则会把这个地址 or 1，这里到后面还会提到

3.BX reg

BX r0

直接跳转到寄存器存储的地址处

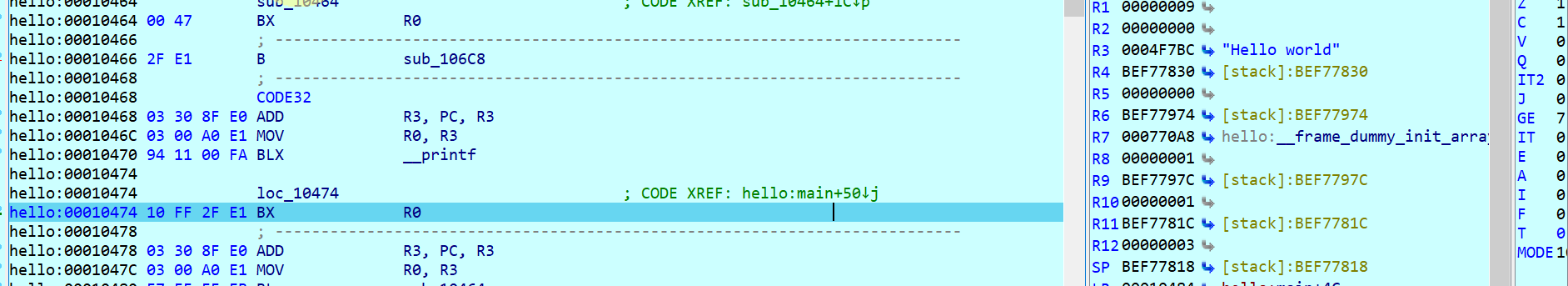

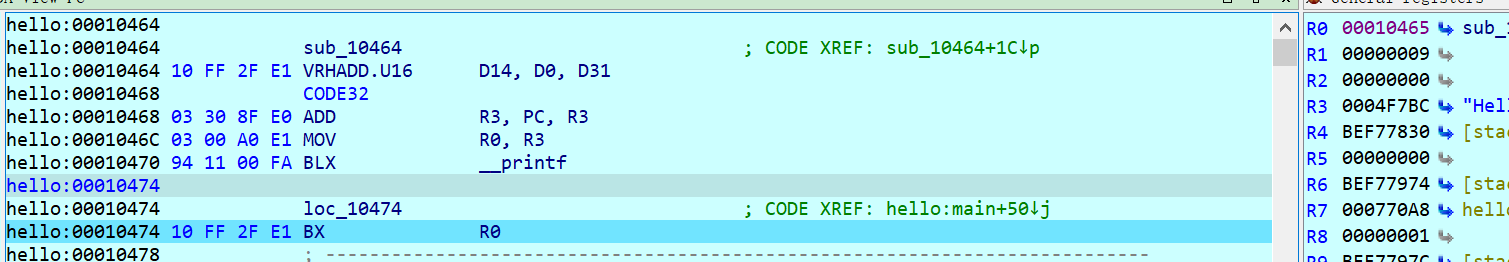

BX是可以修改模式的，这里跳转的地址为0x10465，实际是0x10464 | 1，表示跳转的同时切换到thumb模式，相当于把1写入了T标志位

4.BLX imm

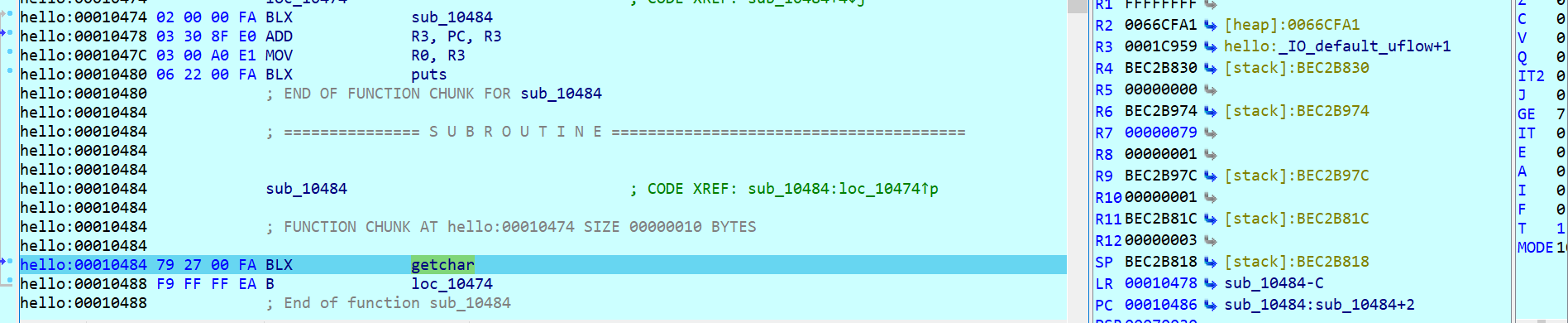

BLX 0x10474

和BL指令不同的是BL会根据地址的值判断是否进行模式切换，BLX则是直接切换，如果当前为arm，则切换为thumb，如果为thumb，就切换为arm，并且写入LR寄存器

BLX reg和BX指令类似，根据寄存器内的值（最后一位）判断是否进行模式切换，但是BLX会写入LR寄存器，BX不会

当调用函数返回时，如何判断返回处是thumb模式还是arm模式呢?

通过LR寄存器，LR寄存器存储的是先前的指令下一条指令地址，根据存放的地址最后一位，判断是否进行模式切换

上面是一种修改PC的方法

还有两种修改PC的方法，一种是直接写PC，另一种是使用访存指令

直接写PC

MOV PC，r0

这样是无法判断是否切换模式的，一般不用

访存指令

LDR PC，[r0]

和BX指令，类似，可以通过寄存器的值判断是否切换模式，通常使用这条指令来调用函数

thumb模式

thumb模式和arm模式最大的区别就是变长指令，指令分为双字节和四字节

编码格式比较复杂

thumb模式一般没有条件码（EQ...）和标志响应位

//运算指令优先对于第一，第二操作数相同情况会生成短指令编码

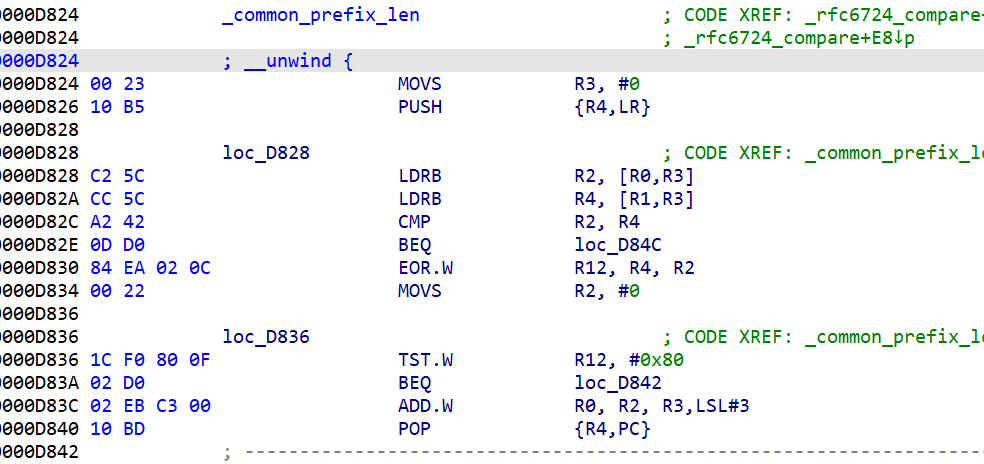

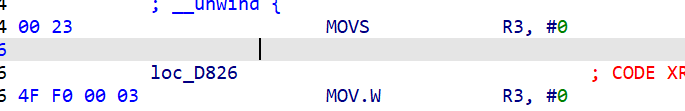

在thumb模式下，双字节的指令比四字节指令多，四字节指令大部分都会在指令后加上W表示四字节，但是B这种无条件跳转指令就不会

thumb模式中，如果指令影响标志位，一般会被编为短指令

如果第一操作数和第二操作数相同，则会合并前两个操作数，并且编为短指令

下面第一条指令是把R1和R2的合放到R0里，编为长指令

第二条指令把R2和R0的合放到R0里，由于前两个操作数相同，所以合并为一个，并且编为短指令

第三条指令和第一条指令的不同点是影响标志位，影响标志位会被编为短指令

在thumb模式中，一般使用R0~R7寄存器，不使用R8~R12寄存器

这和指令编码有关

比如ADD指令

可以看到，上面的指令中，及时ADDS指令影响标志位，但是因为使用了R8寄存器，还是编为了长指令

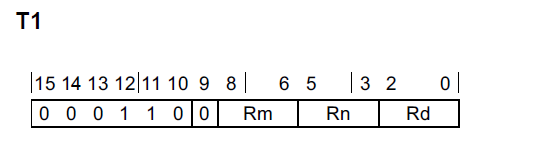

下面是ADD指令的格式

可以看到，短指令编码时，留给寄存器的位数是3位，最多有8种可能，所以只能是R0~R7，如果是R8~R12，只能使用长指令编码

IT指令

这条指令是thumb模式中特有的指令，执行到IT语句时，根据IT后面的条件判断下面的指令是否执行，比如EQ判断Z标志位是否为1，如果为1，则执行MOV指令，如果为0，则不执行

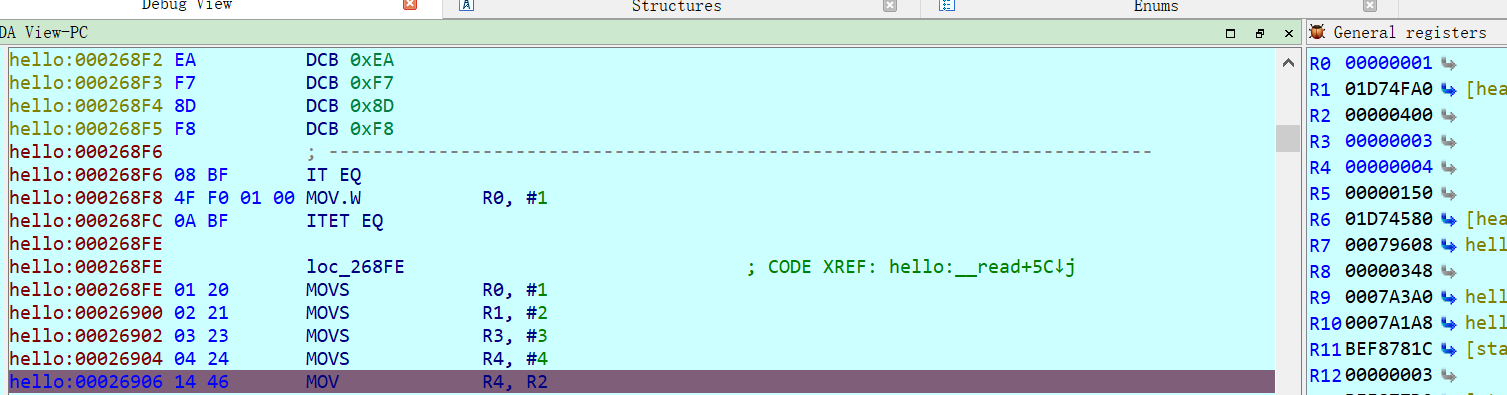

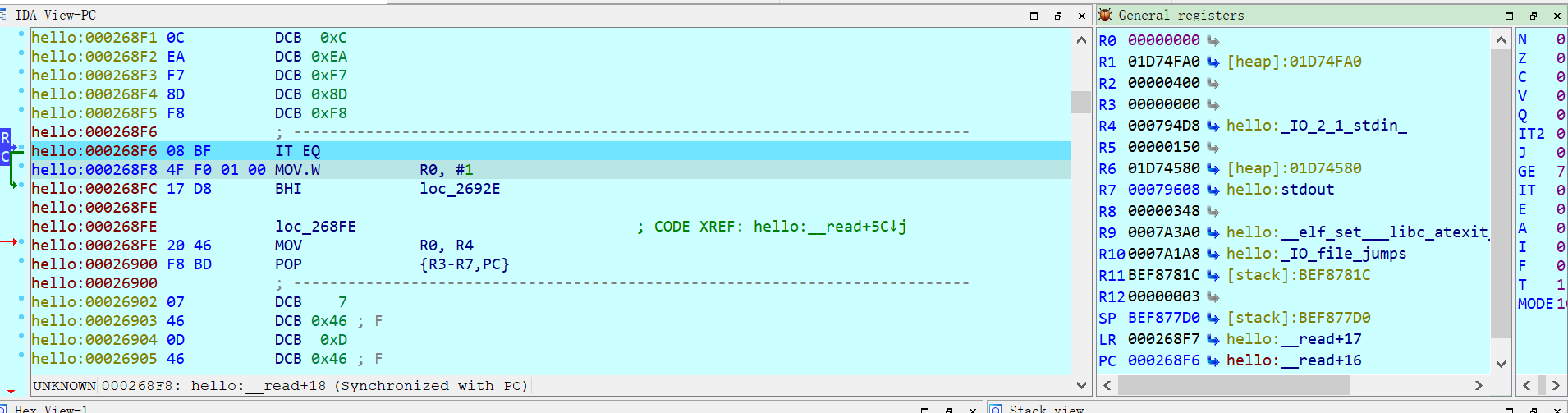

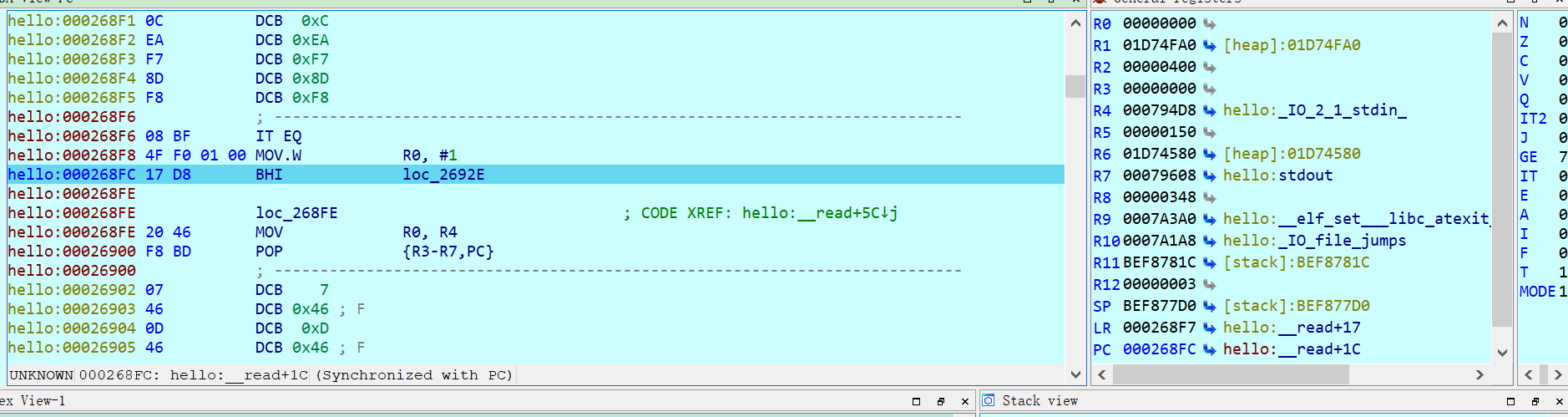

现在Z标志位为0，R0为0，执行IT语句，MOV指令应该不会执行

这里直接跳到了MOV的下一条指令

IT指令可以控制多条指令的执行，在IT后面加T或者E来实现

T表示与附加判断相同，E表示相反

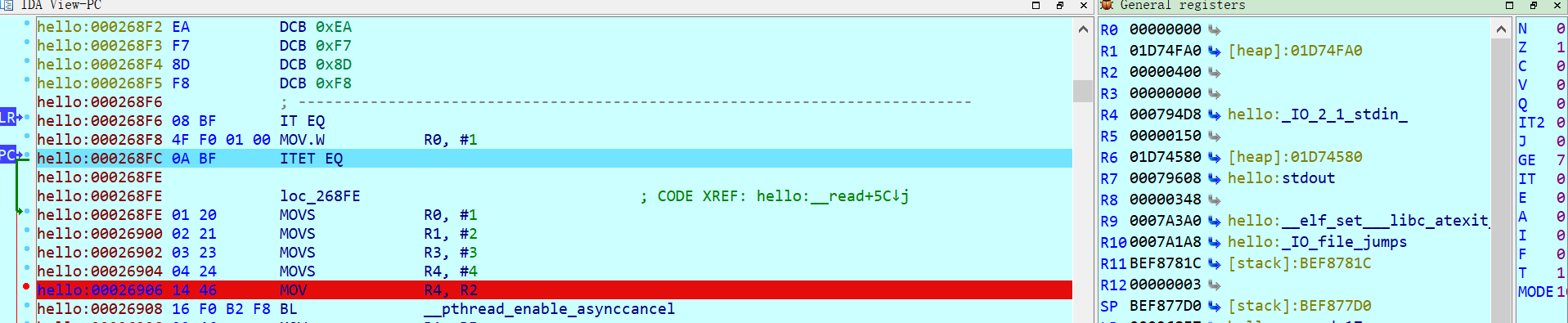

这里Z位为1，EQ条件成立，所以条件为T的指令都会执行，所以除了R1，其他寄存器都会被写入值（这里有一个问题，其实IT只控制了三条指令，MOVS r4,#4这条指令并不受IT控制，因为I后面跟的是TET，这里是我写的有问题）

注意，无论后面的条件怎样设置，IT指令的下一条指令判断条件一定是T，和IT指令后的判断条件相同

还有，如果IT下面的指令为B指令，那么IT块影响的指令可能就会发生变化，可能就会变为跳转后地址的后续指令

IT指令的长度可以通过硬编码来判断

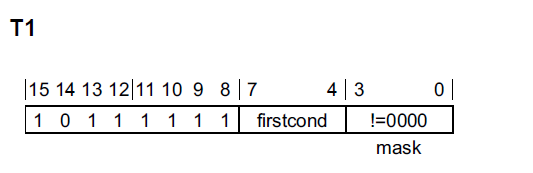

IT 1000

ITE 1100

ITTE 0110

ITEEE 1111

指令的长度根据最后一个1来判断，如果最后一个1位于最低位，就代表长度为4，位于第一位，就代表长度为1

指令后面为T或者E由最后一个1前面的值来决定

比如ITEEE -> 1111

最后一个1前面为111，代表后三个判断都为E，指令为IT EEE

比如ITTE 0110

最后一个1前面为01，代表TE ,指令为IT TE
