^ 【干货】浅析锂离子电池涂布烘干加热工艺

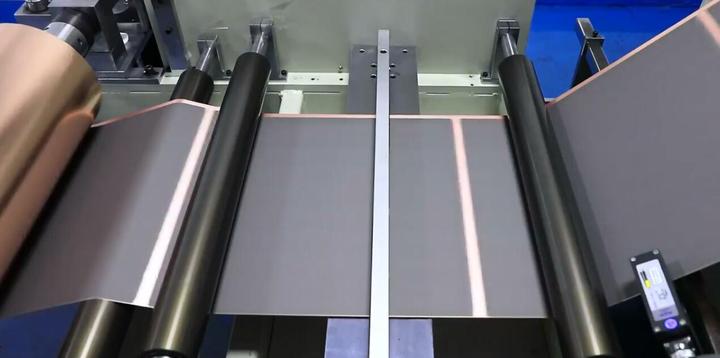

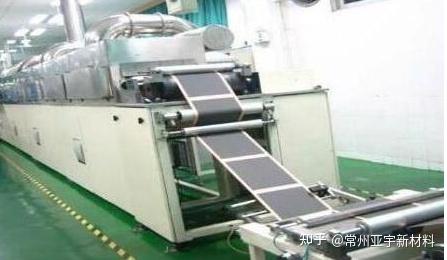

近年来，随着我国锂离子电池产业的迅猛发展，企业对锂离子电池生产过程的节能减耗、降本增效及安全生产尤为关注。在锂离子电池生产过程中，需要对材料进行高温干燥，其中涂布烘干是整个锂离子电池生产中的关键一环，其目的是在铜、铝箔基材上均匀地涂覆正极、负极材料。可以说，涂布工序决定了电池材料的均匀度和质量，对电池的性能和循环寿命起决定性作用。
锂离子电池涂布烘干加热工艺是电池制造过程中的关键步骤之一，它直接影响到电池的性能和生产效率。以下是对锂离子电池涂布烘干加热工艺的浅析：
- 涂布烘干的目的：涂布烘干主要是为了去除涂覆在集流体上的浆料中的有机溶剂，使电池材料固化，从而形成稳定的电极结构。
- 传统加热方式：传统的涂布烘干工艺通常采用电加热器加热空气，但这种方式存在能耗大、干燥效率低、温度控制不精确等问题。

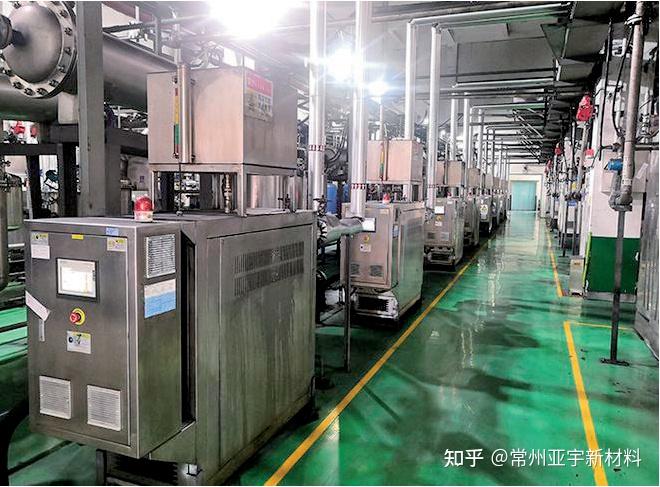

- 导热油加热技术：为了解决传统加热方式的问题，导热油加热技术被引入。导热油作为热载体，可以在高温下稳定工作，具有较高的热效率和良好的温度控制性能。
- 导热油加热的优势：
- 操作压力低，安全性高。
- 控温精度高，有利于提高产品品质和一致性。
- 热效率高，热利用率高达90%以上。
- 运行成本低，设备投资相对较低。
- 操作便捷，减少人力成本。
5. 新型加热技术：除了导热油加热，还有其他新型加热技术如中频或高频交流电的感应加热线圈，这些技术可以提供更均匀的加热效果，提高烘干效率。
6. 工艺设计：在设计涂布烘干工艺时，需要考虑热源的选择、加热设备的布局、温度和湿度的控制等多个因素，以确保电池材料的均匀干燥和固化。
7. 节能和环保：随着对能源效率和环境保护的日益关注，涂布烘干工艺的设计也越来越倾向于采用节能和环保的技术，如导热油加热等。
8. 影响因素：涂布烘干过程中，涂布速度、加热温度、风速和风量等都是影响烘干效果的重要因素，需要精确控制以保证电池性能。
一、涂布烘干加热工艺的选择
涂布烘干加热工艺的选择对于锂离子电池的生产至关重要，它直接关系到电池的性能、生产效率以及成本。以下是几种常见的涂布烘干加热工艺选择：
1.电加热：
- 优点：热效率高，升温快，可控性强，易于实现自动控温和远程调节。
- 缺点：能耗大，成本高，能源利用率低，对环境不够友好。
2.导热油加热：
- 优点：操作压力低，安全性高；控温精度高，有利于提高产品品质和一致性；热效率高，热利用率高达90%以上；运行成本低，操作便捷。
- 缺点：需要考虑导热油泄漏问题，对环境可能存在污染。
3.蒸汽加热：
- 优点：成本较低，使用广泛。
- 缺点：稳定性一般，需要水处理设备和辅助设备，系统复杂。
4.感应加热：
- 优点：加热速度快，能量转换效率高，可以实现局部加热，减少热损失。
- 缺点：设备成本可能较高，对材料的适应性有一定要求。
5.红外加热：
- 优点：加热速度快，热效率高，可以实现非接触式加热。
- 缺点：加热区域可能不均匀，对设备和工艺要求较高。
6.微波加热：
- 优点：加热速度快，能量利用率高，可以实现均匀加热。
- 缺点：设备成本较高，对材料的适应性有一定要求。
在选择涂布烘干加热工艺时，需要考虑以下因素：
- 生产效率：选择能够快速升温并均匀加热的工艺，以提高生产效率。
- 能源消耗：选择能源利用率高的工艺，以降低生产成本。
- 产品质量：选择能够保证电池材料均匀干燥和固化的工艺，以提高产品质量。
- 环境影响：选择对环境影响小的工艺，以符合环保要求。
- 设备成本和维护：考虑设备的初期投资和后期维护成本。
- 安全性：选择操作安全，易于控制的工艺。
综合考虑上述因素，导热油加热因其高热效率、高控温精度和较低的运行成本，在锂离子电池行业中得到了广泛应用。然而，随着技术的进步，感应加热、红外加热和微波加热等新型加热技术也逐渐展现出其优势，值得进一步研究和应用。
二、导热油与蒸汽的加热原理和管路差别
导热油和蒸汽作为两种常见的工业加热介质，它们的加热原理和管路系统存在一些差别：
【加热原理】：

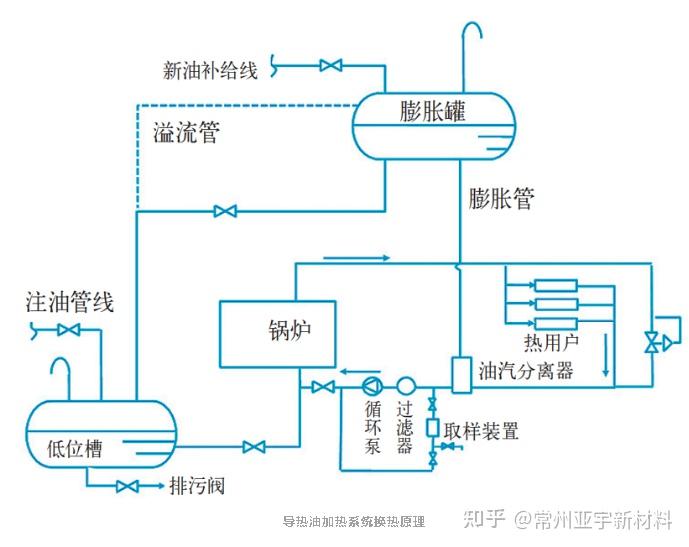

- 导热油加热原理 :
- 导热油加热是通过热媒介（导热油）在热源和各设备之间传递热量的方式。
- 导热油在循环系统中流动，将热能从加热设备输送到加热介质中，再将加热介质输送回循环系统。
- 导热油系统通常在封闭的循环系统中工作，避免了油污染和能源损失。
2.蒸汽加热原理 :
- 蒸汽加热主要基于蒸汽的相变释热，即通过蒸汽的液化释放潜热来达到加热的目的。
- 当蒸汽在换热器壁上冷凝时，释放潜热，把热量传递给被加热产品。
- 形成的冷凝水仍含有显热，与同压力下的蒸汽温度一致。
【管路差别】：
- 管径 :
- 相同加热效率下，导热油管道较蒸汽管道粗。例如，3000万大卡/h的导热油主管管径可能为DN500，而同产能下的蒸汽主管管径可能仅为DN200。
2.主管重量差别 :
- 导热油密度较高（约为870kg/m³），因此其管道荷载也较大。例如，DN500的导热油管道荷载约为300kg/m，而DN200的蒸汽管道荷载仅为100kg/m。
3.泄漏问题 :
- 蒸汽泄漏基本无污染，而导热油泄漏可能会造成较大的环境污染，因此在设计时需要考虑泄漏收集装置。
4.安装和维护:
- 导热油系统的安装和维护可能更为复杂，因为需要考虑油品的泄漏和污染问题，而蒸汽系统则相对简单。
5.安全性 :
- 导热油系统在低压条件下工作，操作安全性较高，而蒸汽系统在高温高压下工作，需要更严格的安全措施。
6.热效率和节能 :
- 导热油系统具有较高的热效率，热利用率高达90%以上，而蒸汽系统可能存在一定的热损失。
7.操作压力:
- 导热油系统的操作压力较低（0.4～0.5MPa），而蒸汽系统的操作压力随温度升高而增大，可能达到更高的压力水平。
这些差别在设计和选择加热系统时需要考虑，以确保系统的安全性、效率和经济性。
通过上述分析，我们可以看出，锂离子电池涂布烘干加热工艺的选择和设计对于电池的性能和生产成本都有重要影响。随着技术的发展，更高效、节能和环保的加热技术将被不断开发和应用。
三、导热油地沟优势及劣势
导热油地沟在锂离子电池工厂工程设计中具有一些明显的优势和劣势：
导热油地沟的优势：
- 空间利用：导热油管线不占用地面以上空间，有利于涂布机以及其附属设施和烘箱风管管线的布置和安装。
- 泄漏处理：导热油地沟可以收集泄漏的导热油，避免导热油泄漏到车间，减少污染和安全风险。
导热油地沟的劣势：
- 影响设备布置：涂布烘箱段对地坪的沉降要求很高，支管地沟可能会对涂布机的设备布置和安装调平造成影响，可能导致烘箱之间沉降不一致，影响设备运行。
- 增加工程成本：导热油主管和支管均走地沟，相比常规的布置方式，会增加工程成本。
- 结构设计需求：导热油管道走地沟对结构下部设计有特定需求，可能会影响桩基出图和施工，且一旦施工后难以更改，因此需要准确锁定地沟方案。
在设计和实施导热油地沟系统时，需要综合考虑这些优势和劣势，以确保系统的安全性、经济性和操作的便捷性。
四、导热油管路及地沟设计方案
导热油管路及地沟的设计方案需要考虑多个因素，包括空间利用、安全、成本和维护等。以下是两种导热油管路及地沟设计方案的概述：
方案一：
- 导热油管路：通过管廊至涂布烘箱段，然后下翻至导热油地沟，导热油地沟横穿模切分条区域。
- 车间内布置：只设导热油主管地沟，支管敷设在地面上方。
方案二：
- 导热油管路：从导热油锅炉出来，上翻至车间屋面，再从屋面对应位置下伸至导热油地沟。
- 车间内布置：同样只设导热油主管地沟，支管敷设在地面上方。
设计考虑：
- 空间利用：导热油管线不占用地面以上空间，有利于其他设备的布置和安装。
- 泄漏处理：导热油地沟可以收集泄漏的导热油，减少环境污染和安全风险。
- 成本：导热油主管和支管均走地沟可能会增加工程成本。
- 结构设计：导热油管道走地沟对结构下部设计有特定需求，影响桩基出图和施工。
防渗漏措施：
- 在管道接口处设置接油盘，接油盘之间通过管道相连。
- 每条涂布线设一个总收集器，用于收集滴漏和大量泄漏的导热油。
- 总收集器设液位报警器，以便在达到一定量时通知工作人员处理。
这些方案和措施旨在确保导热油系统的安全、高效运行，并减少可能的环境影响。在实际应用中，应根据具体的生产需求和现场条件来选择最合适的设计方案。
