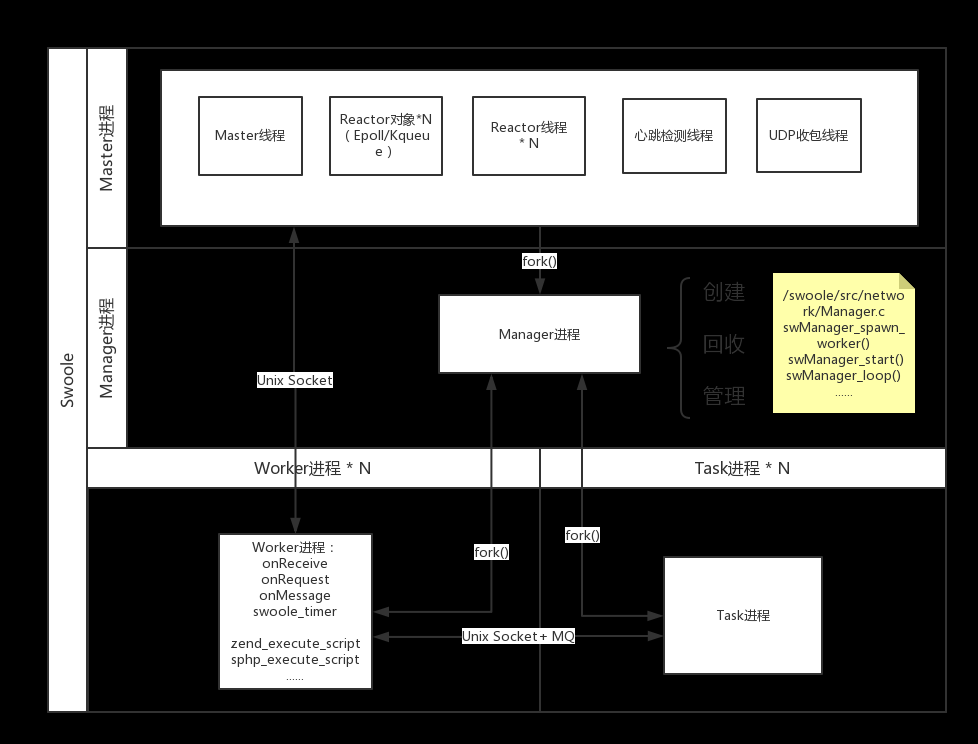

四:Swoole的进程结构

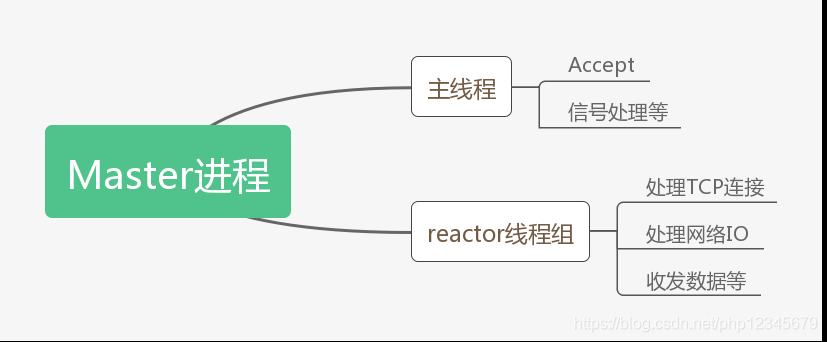

(1):Master进程

　 这个是swoole的主进程,这个进程是用于处理swoole的核心驱动的;然后由该进程 fork 出 Reactor 线程和 Manager 进程,那么在这个进程当中可以看到它拥有一个MainReactor[线程]以及若干个Reactor[线程]，swoole所有对于事件的监听都会在这些线程中实现，比如来自客户端的连接，信号处理等。

　　

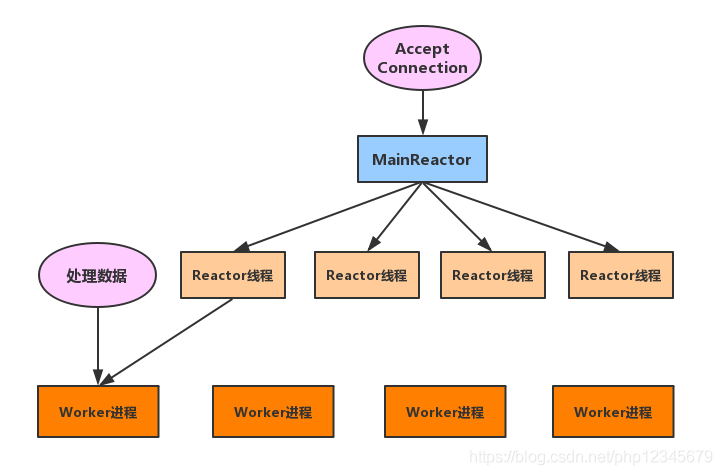

    一: MainReactor（主线程）

　     1):主线程会负责监听server socket,如果有新的连接accept;

　     2):主线程会评估每个Reactor线程的连接数量;

　     3):将此连接分配给连接数最少的reactor线程,做一个负载均衡;

　 Reactor线程组

　　  1):Reactor线程负责维护客户端机器的TCP连接,处理网络I/O,收发数据;

　　  2):完全是异步非阻塞模式;

　　  3):swoole的主线程在Accept新的连接后,会将这个连接分配给一个固定的Reactor线程;

　　  4):在socket可读时读取数据,并进行协议解析,将请求投递到Worker进程,在socket可写时,将数据发送给TCP客户端;

　　心跳包检测线程

　　  1):Swoole配置了心跳检测之后,心跳包线程会在固定时间内对所有之前在线的连接发送检测数据包;

　　Udp收包线程

　　   1):接收并且处理客户端udp数据包

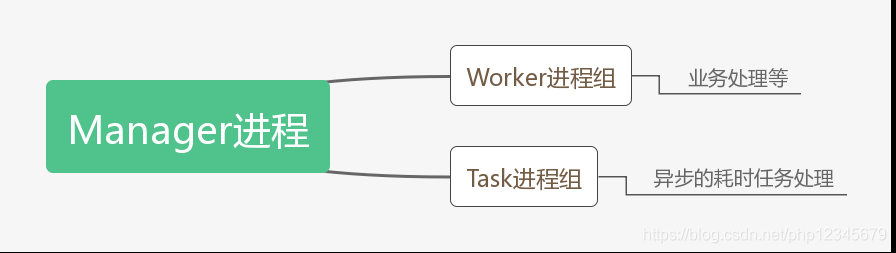

　二:Manager进程(管理进程)

　　  Swoole在运行中会创建一个单独的管理进程,所有的worker进程和task进程都是从管理进程Fork出来的;

　　  管理进程会监视所有子进程的退出事件;当worker进程发生致命错误或者运行周期结束时,管理进程会回收此进程,并创建新的进程,以保持Worker进程总数不变;

　　  换句话说对于worker,task进程的创建,回收等操作全权由保姆Manager进程进行管理;

　　



 　三:Worker进程

　　它是以多进程的方式运行,所有请求的处理逻辑都是在 Worker 进程中完成，这是我们编写业务代码时真正要关心的部分。

　　接收由Reactor线程投递的请求数据包,并执行PHP回调函数处理数据生成相应数据并发给Reactor线程.由Reactor线程发送给TCP客户端,

　　可以是异步非阻塞模式,也可以是同步阻塞模式;　　

　 四:Task进程 （异步任务工作进程）

　　 和 Worker 进程类似，同样以多进程方式运行，但仅用于任务分发，当 Worker 进程将任务异步分发到任务队列时，Task Worker 负责从队列中消费这些任务（同步阻塞方式处理），处理完成后将结果返回给 Worker 进程;



　当启动一个Swoole应用时，一共会创建2 + n + m个进程，2为一个Master进程和一个Manager进程，其中n为Worker进程数。m为TaskWorker进程数。

   默认如果不设置，swoole底层会根据当前机器有多少CPU核数，启动对应数量的Reactor线程和Worker进程;

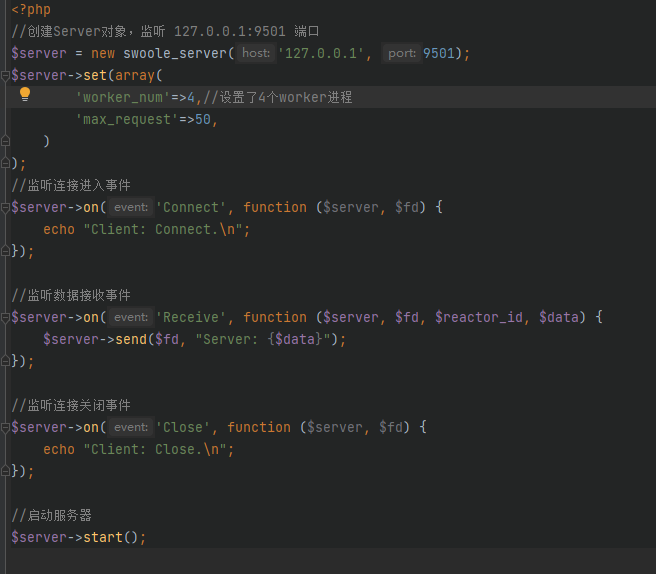

　如下图:

　

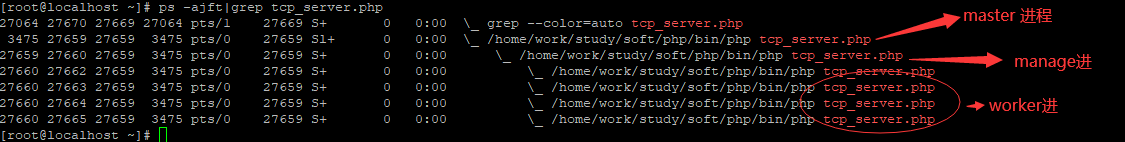

    在启动了server之后，在命令行执行ps -ajft|grep server.php查看当前产生的进程

　所以现在默认我启动了1个Master进程，1个Manager进程，和4个worker进程，TaskWorker没有设置也就是为0，当前server会产生6个进程。

　





　swoole事件处理流程

　　



 swoole使用的是reactor事件处理模式，一个请求经历的步骤如下:

　　 1 服务器主线程等待客户端连接。

　　 2 Reactor线程处理接连socket，读取socket上的请求数据(Receive)，将请求封装好后投递给work进程。

　　 3 Work进程就是逻辑单元，处理业务数据。

　　 4 Work进程结果返回给Reactor线程。

　　 5 Reactor线程将结果写回socket(Send)。
