Lab3 - Exercise1~3
引用说明：代码来自hyuuko这位大佬的：
https://www.cnblogs.com/zsmumu/p/12729463.html
知识回顾
我们运行JOS的的系统是基于x86结构的，所以寻址需要经过段翻译和页翻译。
段翻译主要是根据段选择子去匹配全局描述符表中的段描述符，根据段描述符可以得到段翻译后的地址，称为线性地址或者虚拟地址。段选择子来自代码段寄存器，例如CS寄存器。
段描述符主要用于记录段的各种信息（包括权限，地址等）
在Lab 1 的boot.S中，我们建立了一个有3个段描述符的全局描述符表：
/*宏SEG介绍：SEG代表一个64位长的段描述符
SEG(type, base, lim, dpl)
type：访问权限(可执行STA_X，可读STA_R，可写STA_W)
base：基地址，在JOS中所有段描述符的基地址都定义为0
lim：长度，都定义为0xFFFFFFFF
dpl : DESCRIPTOR PRIVILEGE LEVEL（描述符权限级别），在*nix系统中分为0-3（越低权限越高），0为kernel态，1-3为用户态。在JOS中定义了0(kernel态)和3(user态)（Linux也是这样定义的）。
*/
gdt:
SEG_NULL # null seg
SEG(STA_X|STA_R, 0x0, 0xffffffff) # code seg
SEG(STA_W, 0x0, 0xffffffff) # data seg
第一个段为空，是CPU的要求。接下来是代码段，然后是数据段。这两个段的段基址都是0，界限都是4G。可以发现这两段是重叠的，唯一不同的是权限，
cpu在切换环境的时候，CS等寄存器的值也会变化，导致环境切换之后段选择子发生变化，匹配到的段描述符也不同，不同的段描述符权限也不同，从而实现权限控制（我猜的）
这里这个gdt的作用主要是将逻辑地址转换成虚拟地址，但是值不变。从而内核可以运行C代码。
在Lab 3 中我们新增了“用户环境”这个概念，gdt也需要进行更改：
struct Segdesc gdt[] =
{
// 0x0 - unused (always faults -- for trapping NULL far pointers) 下标为0的数据设为NULL
SEG_NULL,
// 0x8 - kernel code segment 二进制1000 >> 3 = 1 设置下标为0x8的段描述符
[GD_KT >> 3] = SEG(STA_X | STA_R, 0x0, 0xffffffff, 0),
// 0x10 - kernel data segment 二进制10000 >> 3 = 10 十进制为2
//下标为2的gdt[2]设置为SEG(...)
[GD_KD >> 3] = SEG(STA_W, 0x0, 0xffffffff, 0),
// 0x18 - user code segment 二进制11000 >> 3 = 11 十进制为3
[GD_UT >> 3] = SEG(STA_X | STA_R, 0x0, 0xffffffff, 3),
// 0x20 - user data segment 二进制100000 >> 3 = 100 十进制为4
[GD_UD >> 3] = SEG(STA_W, 0x0, 0xffffffff, 3),
// 0x28 - tss, initialized in trap_init_percpu() 二进制101000 >> 3 = 101 十进制为5
[GD_TSS0 >> 3] = SEG_NULL
};
可以看到增加了三个段描述符，用户代码段和用户数据段，还有一个不知道是干什么的。
Exercise 1
修改 kern/mmap.c 中的 mem_init() 来分配和映射envs数组。
注意：分配是指 envs 数组和 pages 建立关系，映射是指与 envs 关联的 pages 与 虚拟地址建立关系。
修改kern/pmap.c中的mem_init()：
// Make 'envs' point to an array of size 'NENV' of 'struct Env'.
// LAB 3: Your code here.
//为envs分配空间
envs = (struct Env*)boot_alloc(NENV * sizeof(struct Env));
memset(envs,0,NENV * sizeof(struct Env));//初始化envs指向的值为0
............省略.............
// Map the 'envs' array read-only by the user at linear address UENVS
// LAB 3: Your code here.
//将 ‘envs’ 数组物理地址映射到线性地址UENVS，PTE_U表示用户态软件可读物理内存页内容
boot_map_region(kern_pgdir, UENVS, NENV * sizeof(struct Env), PADDR(envs), PTE_U);
运行，会出现check_kern_pgdir() succeeded!
check_kern_pgdir函数的作用是检查虚拟地址空间的内核部分是否正确地设置了。
Exercise 2

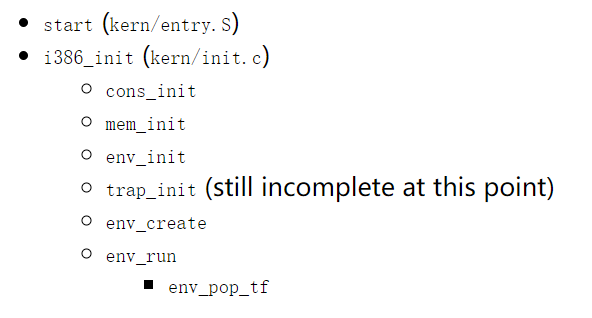

下面是系统启动之后，到调用用户代码为止的代码调用图
env_init()调用了env_init_percpu( )
env_create()先后调用了env_alloc()和load_icode()
env_alloc()调用了env_setup_vm()
load_icode()调用了region_alloc()
意味着我们首先创建了一个env环境，并将某个elf文件装载到该环境。然后我们再运行这个环境。
这个环境实际上就是用户环境
这就是Exercise 2的含义，我们接下来要做的就是实现这些函数。
完成以下/kern/env.c中的几个函数确保系统正常运行
-
env_init()
初始化envs数组所有env的env_id和env_link
将所有env设置为空闲环境
在调用的env_init_percpu()中重新加载了新的gdt，并设置了各个段选择子 -
env_setup_vm()
负责创建进程自己的页目录，并初始化内核地址空间。它不需要为内核地址空间另外创建页表，只要先将内核页目录kern_pgdir的所有目录项复制过来即可，以后再设置用户地址空间 -
region_alloc()
为len长度的字节分配物理内存，并且将分配得到的物理内存与虚拟地址va建立映射关系（通过e->env_pgdir) -
load_icode()
load_icode比较繁琐。由于我们还没有实现文件系统，甚至连磁盘都没有，所以当然不可能从磁盘上加载一个用户程序到内存中。因此，我们暂时将ELF可执行文件嵌入内核，并从内存中加载这样的ELF文件，以此模拟从磁盘加载用户程序的过程，这个函数的作用就是将ELF可执行文件嵌入内核。
ELF文件加载可参考：https://blog.csdn.net/yangguoyu8023/article/details/101429305
主要流程：- 根据ELF文件获取需要加载的段
- 为这些段分配物理内存，与虚拟内存建立映射关系
- 将当前环境的eip寄存器数据设置为ELF文件的入口地址
-
env_create()
创建一个新的env环境，为env环境分配物理内存，并在该环境中执行程序（elf文件） -
env_run()
给定一个环境，并运行该环境
步骤：- 更改旧环境（如果存在）和新环境的运行状态
- e->env_runs++ （环境已运行次数）
- 切换页目录
4.恢复新环境的寄存器
实现代码：env.c
虽然是抄的，但是我还是理解并写了一点注释的哈哈
Exercise 2 完成之后，编译并运行内核，如果代码没错，你的系统将会进入用户空间，并且执行 user/hello.c 二进制文件，一直执行到 int 系统调用指令，然后报错。报错的原因是我们在用户环境下执行了内核指令，但是我们没有设置硬件使得在用户环境下可以访问内核。
当cpu发现还没有设置好硬件去处理这个系统调用指令，cpu会生成一个常规的具有保护性质的异常，然后cpu发现自己处理不了这个异常，会生成一个 double fault exception，然后cpu发现还是处理不了，最后放弃处理了，挂掉了，这就是所谓的三重故障。一般来讲，来到这个地步，我们可以看到cpu重置，系统重启。
Exercise 2运行实测:
修改env.c之后

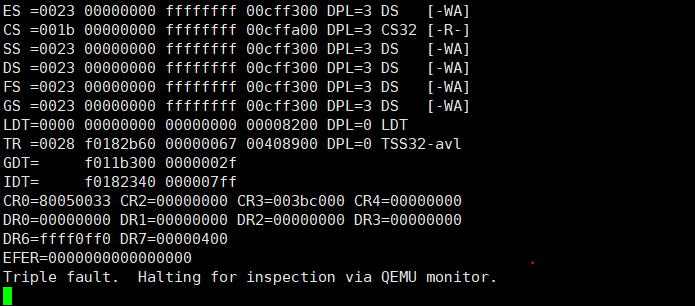

在lab 目录下 运行命令 make qemu，得到结果：
可以看到如预测一样发生了 Triple fault。
同时CS的值为 001b = 0001 1011，指向GDT中的第三个描述符（user code segment），权限为3（用户态）。
CS的值一开始应该为 0x8 = 00001 000，指向GDT第一个段，内核段。在执行env_pop_tf()中的 iret 命令之后变成了001b。
可以通过在env_pop_tf()打断点，查看iret执行前后寄存器CS的值来验证。
这位大神做了：
https://www.cnblogs.com/oasisyang/p/15520180.html
