ELF文件格式

"Executable and Linkable Format" 的简称。当编译和链接一个 C 程序的时候，编译器将每个 C 源码文件 (.c) 转为一个对象文件 (.o) ，对象文件中存放的是机器能理解的二进制格式的汇编语言指令。然后，链接器 (linker) 将所有对象文件结合为一个二进制映像 (image) 文件，即ELF文件。

main.c用到了在 inc/elf.h 中定义的两个结构体

struct Elf {   // ELF文件头
    uint32_t e_magic;   // must equal ELF_MAGIC
    uint8_t e_elf[12];
    uint16_t e_type;
    uint16_t e_machine;
    uint32_t e_version;
    uint32_t e_entry;
    uint32_t e_phoff;   // program header起始位置
    uint32_t e_shoff;   // section header起始位置
    uint32_t e_flags;
    uint16_t e_ehsize;   // ELF文件头本身大小
    uint16_t e_phentsize;
    uint16_t e_phnum;   // program header个数
    uint16_t e_shentsize;
    uint16_t e_shnum;
    uint16_t e_shstrndx;
};

struct Proghdr {   // 程序头表
    uint32_t p_type;
    uint32_t p_offset;   // 段相对于ELF文件开头的偏移
    uint32_t p_va;
    uint32_t p_pa;   // 物理地址
    uint32_t p_filesz;
    uint32_t p_memsz;   // 在内存中的大小
    uint32_t p_flags;   // 读，写，执行权限
    uint32_t p_align;
};

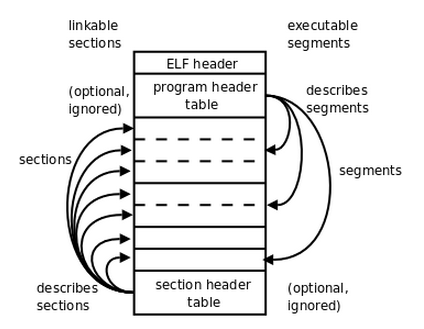

左边是ELF的链接视图，可以理解为是目标代码文件的内容布局。右边是ELF的执行视图，可以理解为可执行文件的内容布局。
注意目标代码文件的内容是由section组成的，而可执行文件的内容是由segment组成的。

要注意区分段(segment)和节(section)的概念，这两个概念在后面会经常提到。
我们写汇编程序时，用.text，.bss，.data这些指示，都指的是section，比如.text，告诉汇编器后面的代码放入.text section中。
目标代码文件中的section和section header table中的条目是一一对应的。section的信息用于链接器对代码重定位。

而文件载入内存执行时，是以segment组织的，每个segment对应ELF文件中program header table中的一个条目，用来建立可执行文件的进程映像。
比如我们通常说的，代码段、数据段是segment，目标代码中的section会被链接器组织到可执行文件的各个segment中。
.text section的内容会组装到代码段中，.data, .bss等节的内容会包含在数据段中。
