aws appmesh 在ec2上部署和使用appmesh

参考资料

Getting started with AWS App Mesh and Amazon EC2

之前的文章中我们已经介绍了aws的服务网格场频appmesh，并且在eks环境中进行了部署和简单功能的测试。由于eks环境较为复杂，本文在ec2环境下手动配置appmesh网格环境

需求：

两个服务A和B注册到mesh的名称空间
A通过80端口和B通信
更新B版本为Bv2，A发送75%流量到B，25%到Bv2
不更改业务代码或通过服务发现重新注册

先决条件：

mesh只是对网络的抽象，需要实际的服务进行支持
实际服务命名为 serviceA、serviceB 和 serviceBv2，可以在名为 apps.local 的命名空间中发现所有服务
要使ec2实例加入网格需要在实例上运行envoy代理
实例本身需要和appmesh服务通信的权限

配置appmesh

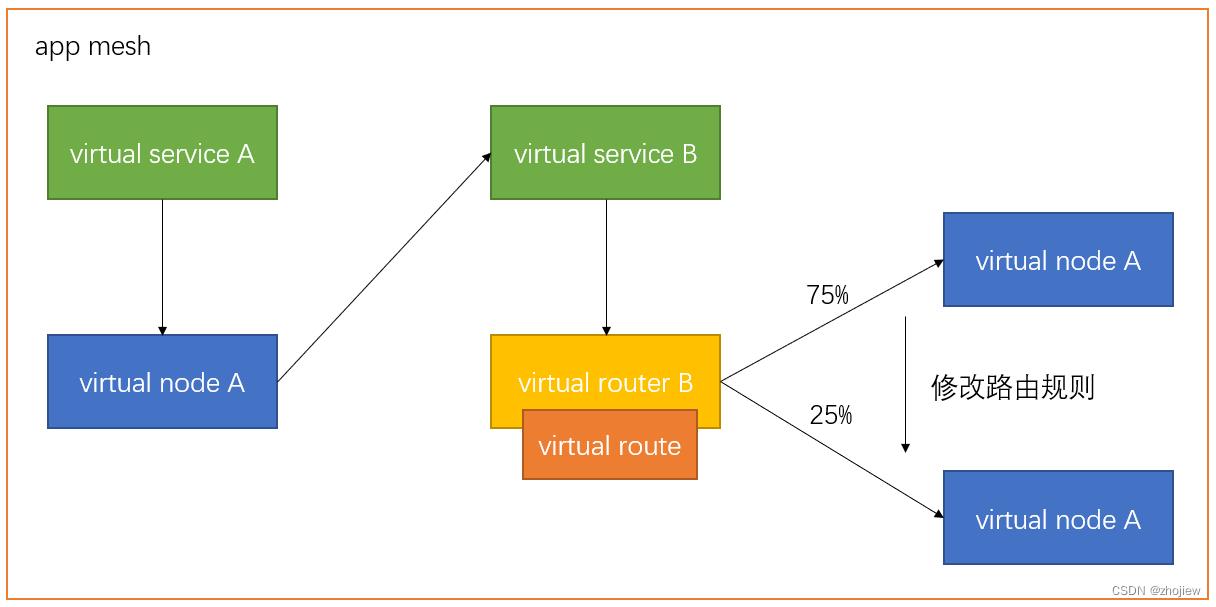

官方文档的创建顺序非常不符合逻辑，重新整理了下，最终的结构如下图所示

创建网格

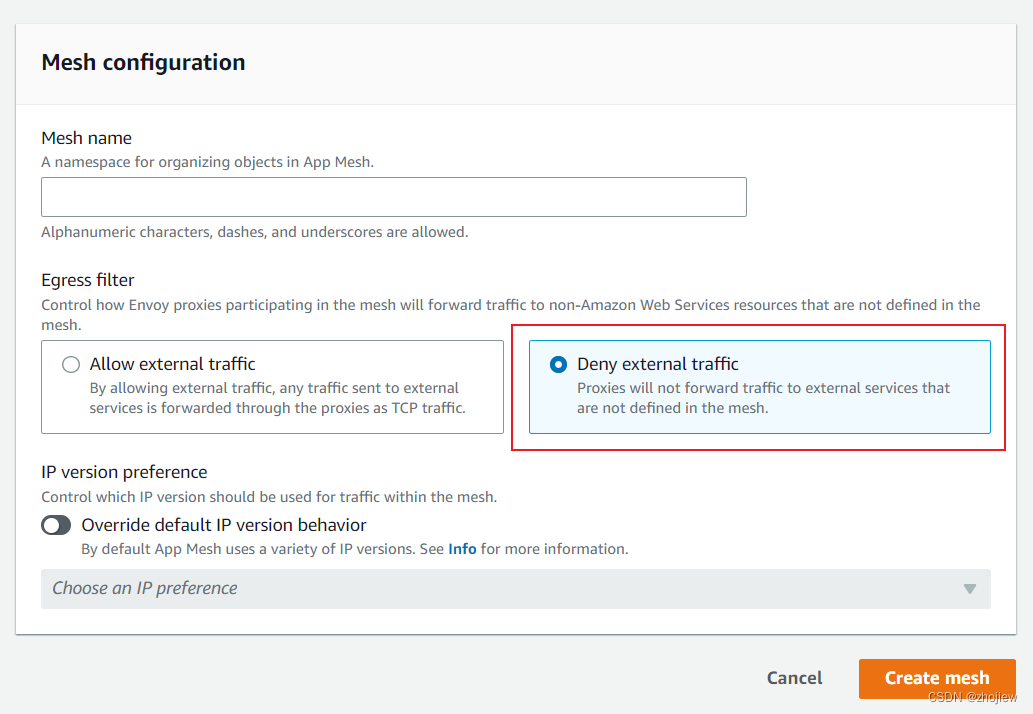

创建mesh，默认拒绝网格外部流量，默认ip配置

Proxies will not forward traffic to external services that are not defined in the mesh.

Default IP version preference

Envoy’s DNS resolver will prefer IPv6 and fall back to IPv4
The IPv4 address returned by Cloud Map will be used if available and fall back to using the IPv6 address
The endpoint created for the local app will use an IPv4 address
Envoy will bind to all IPv4 addresses

$ aws appmesh create-mesh --mesh-name apps

创建后端虚拟服务B

创建virtual service

$ aws appmesh create-virtual-service --mesh-name apps --virtual-service-name serviceb.apps.local --spec {}

创建virtualnode，dns名称为serviceB.apps.local，监听http80端口，没有配置后端服务

$ aws appmesh create-virtual-node --cli-input-json file://create-virtual-node-serviceb.json
// create-virtual-node-serviceb.json
{
    "meshName": "apps",
    "spec": {
        "listeners": [
            {
                "portMapping": {
                    "port" : 8000.
                    "protocol": "http"
                }
            }
        ],
        "serviceDiscovery": {
            "dns": {
                "hostname": "serviceB.apps.local"
            }
        }
    },
    "virtualNodeName": "serviceB"
}

创建virtual router

$ aws appmesh create-virtual-router --cli-input-json file://create-virtual-router.json
// create-virtual-router.json
{
    "meshName": "apps",
    "spec": {
        "listeners": [
            {
                "portMapping": {
                    "port" : 8000.
                    "protocol": "http"
                }
            }
        ]
    },
    "virtualRouterName": "serviceB"
}

在serviceB virtual router上创建virtual route

$ aws appmesh create-route --cli-input-json file://create-route.json
// create-route.json
{
    "meshName" : "apps",
    "routeName" : "serviceB",
    "spec" : {
        "httpRoute" : {
            "action" : {
                "weightedTargets" : [
                    {
                        "virtualNode" : "serviceB",
                        "weight" : 100
                    }
                ]
            },
            "match" : {
                "prefix" : "/"
            }
        }
    },
    "virtualRouterName" : "serviceB"
}

更新virtual service B，将virtual router绑定在虚拟服务B上

$ aws appmesh update-virtual-service --cli-input-json file://update-virtual-service.json
// update-virtual-service.json
{
   "meshName" : "apps",
   "spec" : {
      "provider" : {
         "virtualRouter" : {
            "virtualRouterName" : "serviceB"
         }
      }
   },
   "virtualServiceName" : "serviceb.apps.local"
}

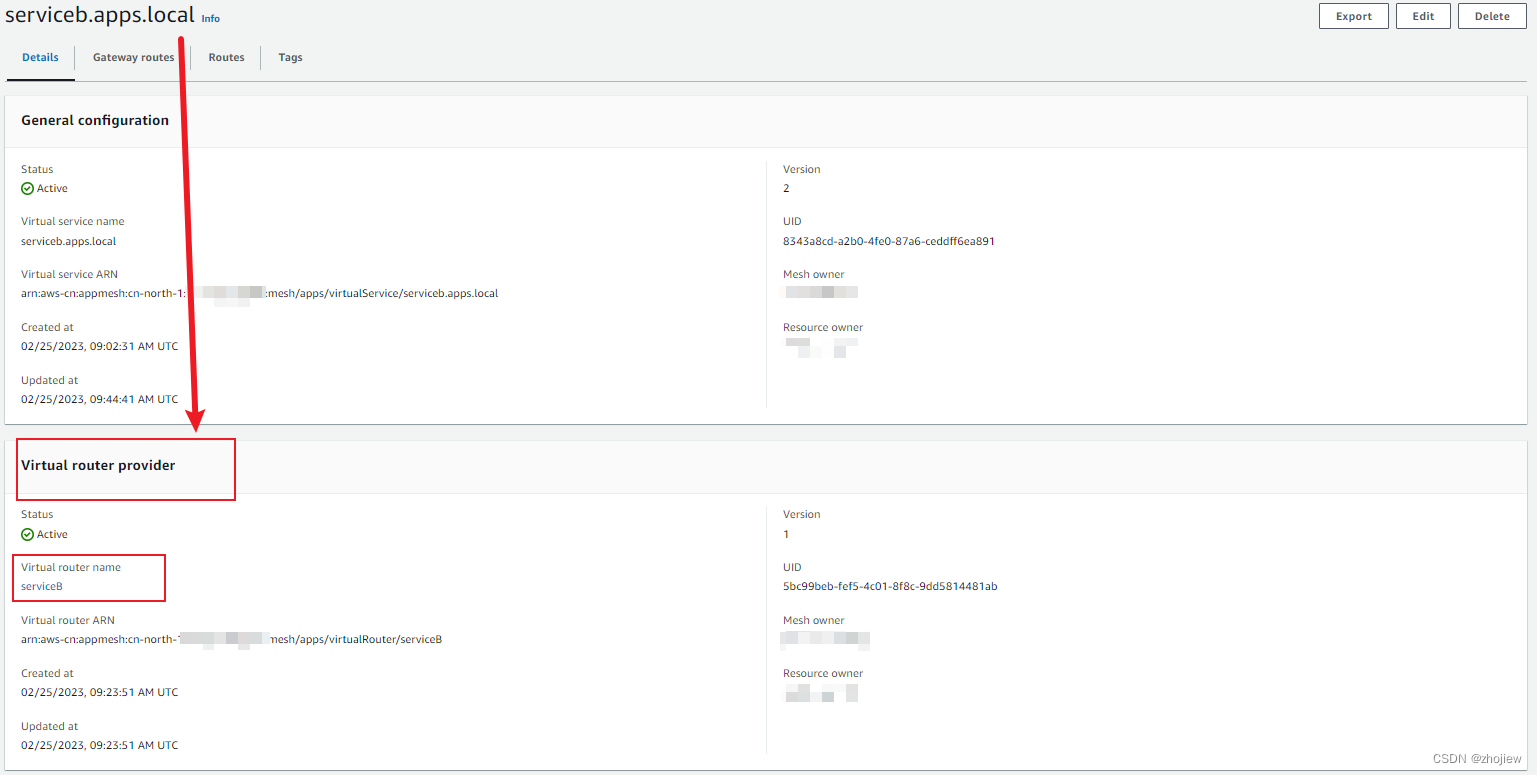

绑定完毕后虚拟服务控制台的信息，虚拟服务指向了虚拟路由

创建前端虚拟服务A

同理，创建serviceA的virtual node，将后端指定为virtual service b

$ aws appmesh create-virtual-node --cli-input-json file://create-virtual-node-servicea.json
// create-virtual-node-servicea.json
{
   "meshName" : "apps",
   "spec" : {
      "backends" : [
         {
            "virtualService" : {
               "virtualServiceName" : "serviceb.apps.local"
            }
         }
      ],
      "listeners" : [
         {
            "portMapping" : {
               "port" : 8000,
               "protocol" : "http"
            }
         }
      ],
      "serviceDiscovery" : {
         "dns" : {
            "hostname" : "servicea.apps.local"
         }
      }
   },
   "virtualNodeName" : "serviceA"
}

创建virtual service A

$ aws appmesh create-virtual-service --cli-input-json file://create-virtual-servicea.json
// create-virtual-servicea.json
{
   "meshName" : "apps",
   "spec" : {
      "provider" : {
         "virtualNode" : {
            "virtualNodeName" : "serviceA"
         }
      }
   },
   "virtualServiceName" : "servicea.apps.local"
}

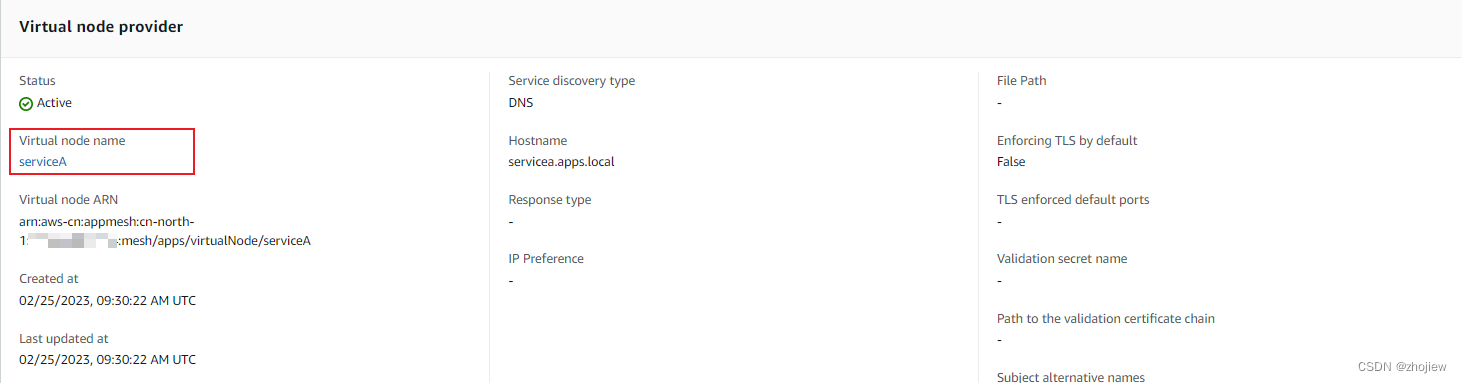

控制台上虚拟服务A指向了虚拟节点

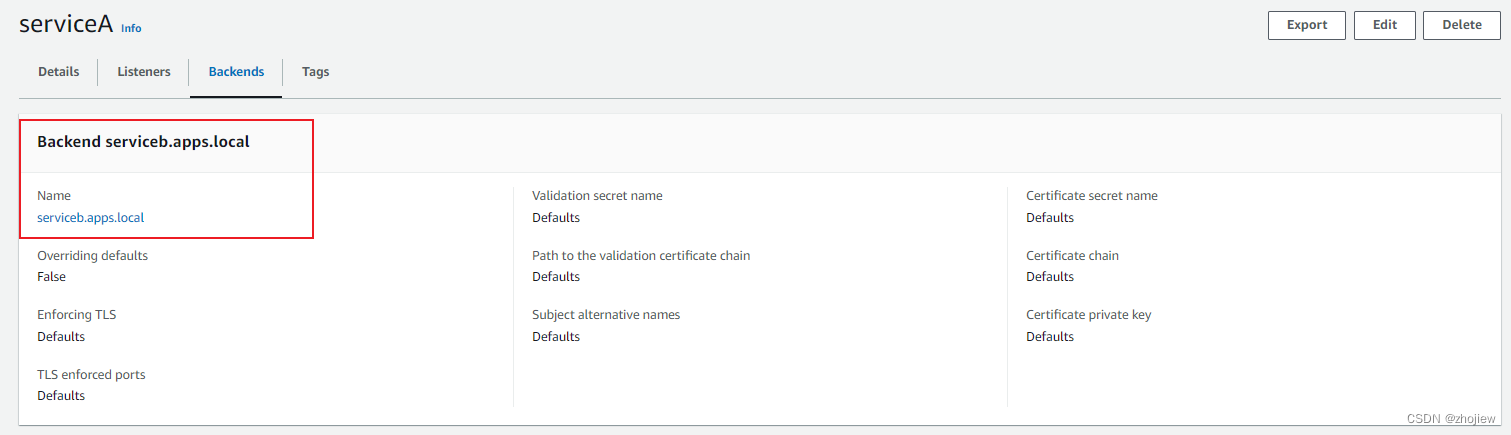

虚拟节点A的后端是虚拟服务B

配置ec2实例

我们的目的是使用网格接管实例的网络流量，需要对ec2实例进行配置

配置权限

实例启动时配置的权限如下，我们可以配置arn:aws-cn:iam::aws:policy/AWSAppMeshEnvoyAccess和arn:aws-cn:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly托管策略

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "appmesh:StreamAggregatedResources"
            ],
            "Resource": "*"
        }
    ]
}

安装docker和awscli工具

启动envoy容器

仅支持 v1.9.0.0-prod 或更高版本与 App Mesh 一起使用

查询ecr公共容器，https://gallery.ecr.aws/appmesh/aws-appmesh-envoy

sudo docker run --rm --env APPMESH_RESOURCE_ARN=mesh/apps/virtualNode/serviceB  -u 1337 --network host public.ecr.aws/appmesh/aws-appmesh-envoy:v1.23.1.0-prod

配置iptables将app的流量路由到envoy代理，使用脚本

https://docs.amazonaws.cn/app-mesh/latest/userguide/getting-started-ec2.html#update-services

可以更改 APPMESH_IGNORE_UID 的值，但该值必须与您在上一步中指定的值相同

配置代理接管应用流量

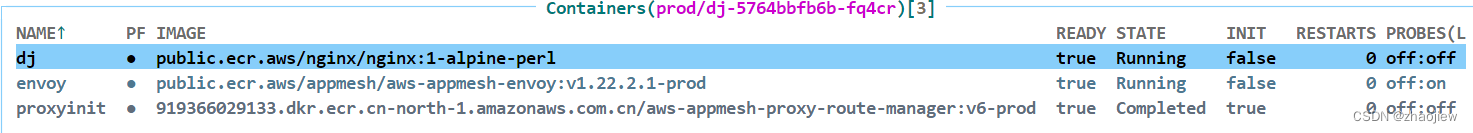

从我们配置eks的经验可知，需要执行一些配置让envoy和应用程序挂钩，在eks中是通过sidecar注入完成的

官方文档提供了脚本执行这个逻辑

https://docs.aws.amazon.com/zh_cn/app-mesh/latest/userguide/getting-started-ec2.html#update-services

确保APPMESH_IGNORE_UID和之前启动envoy的id一致
应用程序运行在8000端口
envoy的进出端口分别为15000和15001
忽略了获取ec2元数据的ip接管
实际上是通过修改iptables规则完成流控

我们将应用程序的端口修改为8000，启动一个简单的web服务

注意，开启代理脚本后无法再访问docker仓库拉取镜像，需要暂时disable代理

docker run -d -p 8000:80 public.ecr.aws/nginx/nginx:1-alpine-perl
# docker run -d -p 8000:80 public.ecr.aws/amazonlinux/amazonlinux:2023 sleep infinity

启动脚本，选择enable

sudo ./envoy-networking.sh

新增的iptables规则，对于tcp8000端口的访问直接转发到envoy的15000端口

:APPMESH_EGRESS - [0:0]
:APPMESH_INGRESS - [0:0]
:DOCKER - [0:0]
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A PREROUTING -p tcp -m addrtype ! --src-type LOCAL -j APPMESH_INGRESS
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT -p tcp -m addrtype ! --dst-type LOCAL -j APPMESH_EGRESS
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A APPMESH_EGRESS -m owner --uid-owner 1337 -j RETURN
-A APPMESH_EGRESS -p tcp -m multiport --dports 22 -j RETURN
-A APPMESH_EGRESS -d 169.254.169.254/32 -p tcp -j RETURN
-A APPMESH_EGRESS -d 169.254.170.2/32 -p tcp -j RETURN
-A APPMESH_EGRESS -p tcp -j REDIRECT --to-ports 15001
-A APPMESH_INGRESS -p tcp -m multiport --dports 8000 -j REDIRECT --to-ports 15000
-A DOCKER -i docker0 -j RETURN

如果quit的时候出现错误，则需要手动执行清除逻辑，删除iptables规则

开启脚本后，envoy代理将接管流量，尝试请求nginx无响应

$ curl -v 127.0.0.1:8000
*   Trying 127.0.0.1:8000...
* Connected to 127.0.0.1 (127.0.0.1) port 8000 (#0)
> GET / HTTP/1.1
> Host: 127.0.0.1:8000
> User-Agent: curl/7.87.0
> Accept: */*
>
* Empty reply from server
* Closing connection 0
curl: (52) Empty reply from server

由于网络模式为host模式，无法同时启动两个

[2023-02-25 10:48:16.058][17][debug][init] [source/common/init/watcher_impl.cc:31] init manager Server destroyed
unable to bind domain socket with base_id=0, id=0, errno=98 (see --base-id option)
[2023-02-25 10:48:16.086][1][warning] [AppNet Agent] [Envoy process 17] Exited with code [1]
[2023-02-25 10:48:16.086][1][warning] [AppNet Agent] [Envoy process 17] Additional Exit data: [Core Dump: false][Normal Exit: true][Process Signalled: false]

我们将这个nginx作为后端服务B，按照同样的流程启动实例并创建服务A

sudo docker run --rm --env APPMESH_RESOURCE_ARN=mesh/apps/virtualNode/serviceA  -u 1338 --network host public.ecr.aws/appmesh/aws-appmesh-envoy:v1.23.1.0-prod

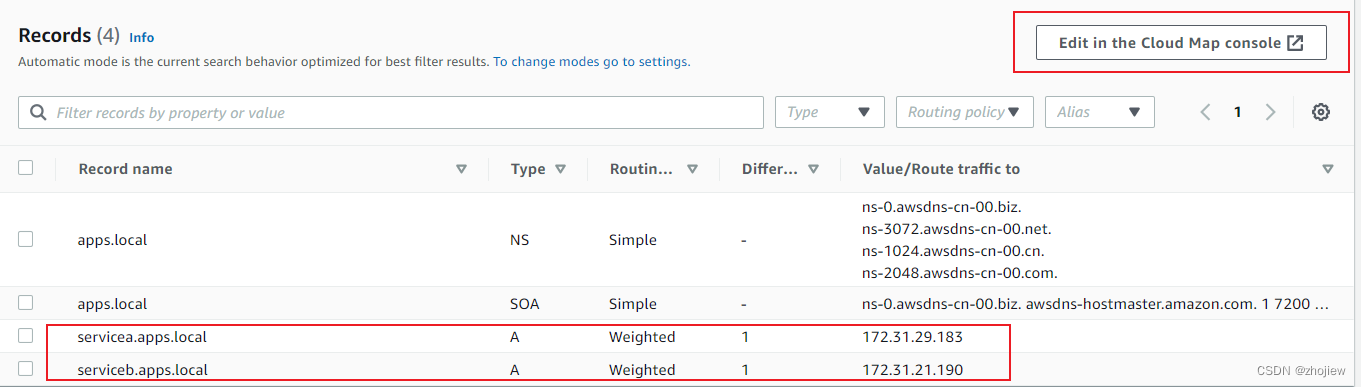

由于需要通过service名称访问后端，我们使用cloudmap创建私有域（在eks上可以直接使用coredns进行支持）

如果没有cloumap解析记录，会出现如下错误

StreamAggregatedResources gRPC config stream closed: 5, No Cloud Map namespace found for serviceName: servicebv1, namespaceName: apps.local

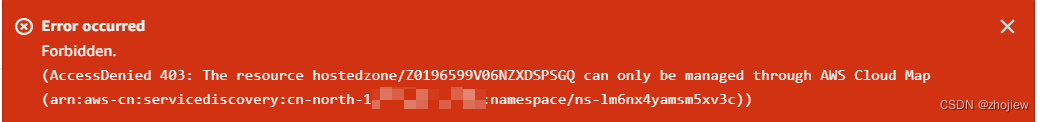

cloudmap创建的r53只能通过cloudmap管理

在实例上解析serviceb.apps.local

$ nslookup serviceb.apps.local
Server:         172.31.0.2
Address:        172.31.0.2#53

Non-authoritative answer:
Name:   serviceb.apps.local
Address: 172.31.21.190

从servicea的容器，请求serviceb，注意：这里脚本中监听的是8000端口，由于中国80端口备案原因，需要将之前所有mesh中的端口都修改为8000。内网的话可以修改脚本的端口为80而不是mesh中的配置。

端口不对会被reset

curl -Iv serviceb.apps.local:8000
*   Trying 172.31.21.190:8000...
* Connected to serviceb.apps.local (172.31.21.190) port 8000 (#0)
> HEAD / HTTP/1.1
> Host: serviceb.apps.local:8000
> User-Agent: curl/7.87.0
> Accept: */*
>
* Recv failure: Connection reset by peer
* Closing connection 0
curl: (56) Recv failure: Connection reset by peer

修改之后请求，出现了503，但是server已经变为envoy

curl -I serviceb.apps.local:8000
HTTP/1.1 503 Service Unavailable
content-length: 95
content-type: text/plain
date: Sat, 25 Feb 2023 12:36:17 GMT
server: envoy

奇怪的是当把servcea的iptables规则删除后，即servicea节点脱离代理后访问仍旧可达

$ curl -I  serviceb.apps.local:8000
HTTP/1.1 200 OK
date: Sat, 25 Feb 2023 12:45:14 GMT
content-length: 11
content-type: text/plain; charset=utf-8
x-envoy-upstream-service-time: 0
server: envoy

随便找一台机器都访问可以，仔细检查之后，网格所谓的拒绝流量实际上是拒绝向外转发，但并不拒接入向流量，因此任意一台实例都可以访问envoy服务

和大佬讨论了一下，发现503可能是由于envoy找不到后端，因此直接把请求丢了。之所以找不到后端是因为客户端不符合请求标准，也就是说客户端的host并不是servicea。

理论上appmesh控制平面会将service的链接关系下发到envoy代理，当请求进来的时候，envoy会对请求的域名进行匹配和转发

修改hosts文件为以下

127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost6 localhost6.localdomain6
172.31.29.183 servicea.apps.local
172.31.24.74 serviceb.apps.local

这里只要将其中一个后端的ip和虚拟服务的dns结合起来就行，envoy会对该请求的域名进行解析，并passthrough到特定的virtualnode上

配置完成后直接在servicea对应的实例上访问虚拟服务的dns名称即可

curl serviceb.apps.local:8000

配置appmesh切换流量

创建后端虚拟服务Bv2

创建serviceBv2的vtitual node

$ aws appmesh create-virtual-node --cli-input-json file://create-virtual-node-servicebv2.json
// create-virtual-node-servicebv2.json
{
    "meshName": "apps",
    "spec": {
        "listeners": [
            {
                "portMapping": {
                    "port" : 8000.
                    "protocol": "http"
                }
            }
        ],
        "serviceDiscovery": {
            "dns": {
                "hostname": "serviceBv2.apps.local"
            }
        }
    },
    "virtualNodeName": "serviceBv2"
}

更新路由规则

$ aws appmesh update-route --cli-input-json file://update-route.json
// update-route.json
{
   "meshName" : "apps",
   "routeName" : "serviceB",
   "spec" : {
      "http2Route" : {
         "action" : {
            "weightedTargets" : [
               {
                  "virtualNode" : "serviceB",
                  "weight" : 75
               },
               {
                  "virtualNode" : "serviceBv2",
                  "weight" : 25
               }
            ]
         },
         "match" : {
            "prefix" : "/"
         }
      }
   },
   "virtualRouterName" : "serviceB"
}

在cloudmap中的serciceb中注册新实例

启动实例配置envoy代理和应用

sudo docker run --rm --env APPMESH_RESOURCE_ARN=mesh/apps/virtualNode/serviceBv2  -u 1337 --network host public.ecr.aws/appmesh/aws-appmesh-envoy:v1.23.1.0-prod
docker run -d -p 8000:80 public.ecr.aws/nginx/nginx:1-alpine-perl

总结一下，还是在k8s中更实用，ec2环境几乎没有此需求

排查线索

当在控制台修改mesh的相关配置时，该配置会分发到envoy中，出现类似以下日志

[2023-02-25 12:28:52.381][17][info][upstream] [source/common/upstream/cds_api_helper.cc:35] cds: add 2 cluster(s), remove 1 cluster(s)
[2023-02-25 12:28:52.410][17][info][upstream] [source/common/upstream/cds_api_helper.cc:72] cds: added/updated 1 cluster(s), skipped 1 unmodified cluster(s)
[2023-02-25 12:28:52.419][17][info][upstream] [source/server/lds_api.cc:82] lds: add/update listener 'lds_ingress_0.0.0.0_15000'
