aws vpc 通过gateway loadblancer创建终端节点服务检测客户端流量

参考资料

终端节点服务

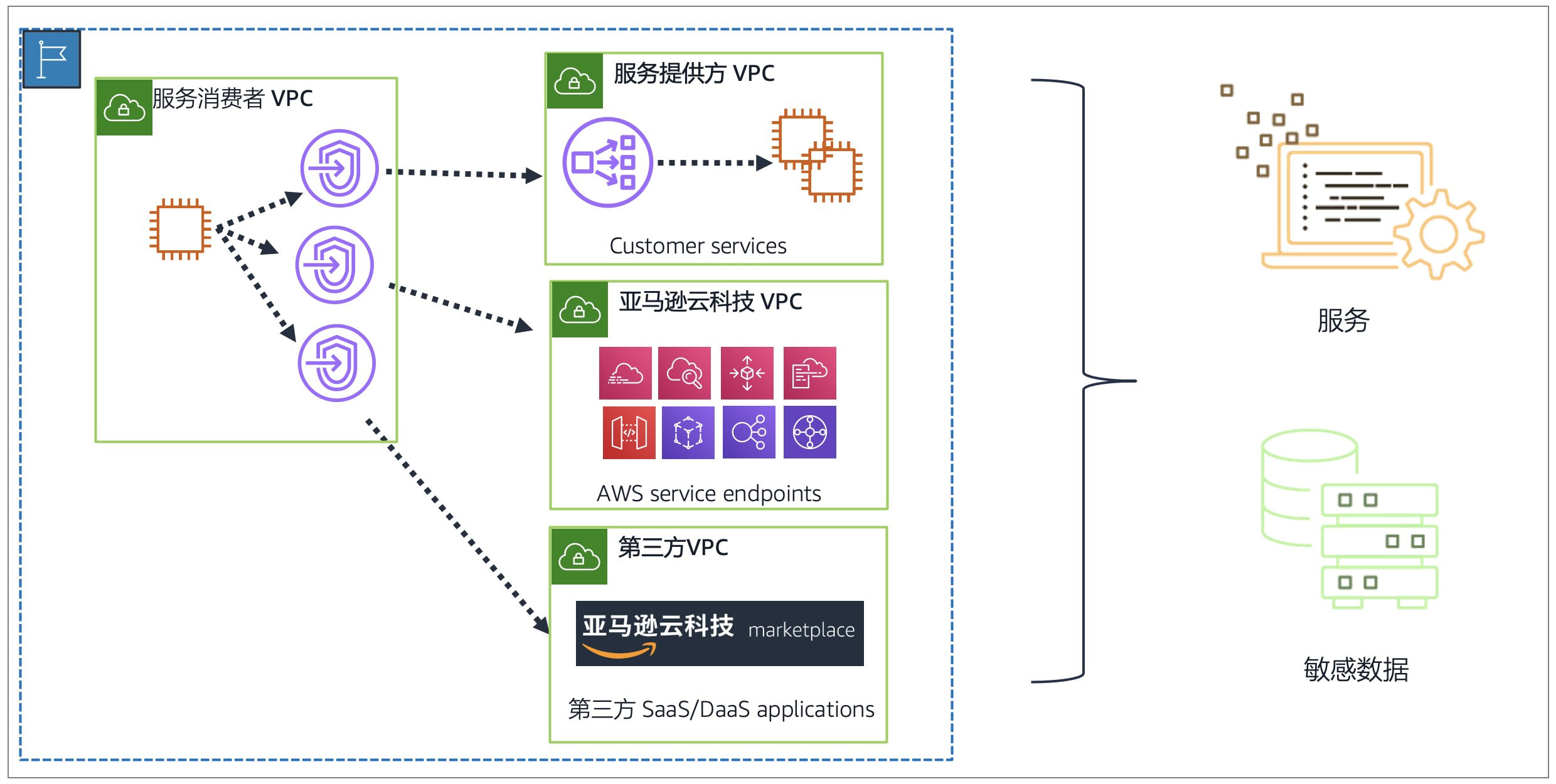

终端节点基于Amazon PrivateLink技术实现，在不使用nat，igw和dx等服务的情况下，提供跨vpc和账号的私密访问。

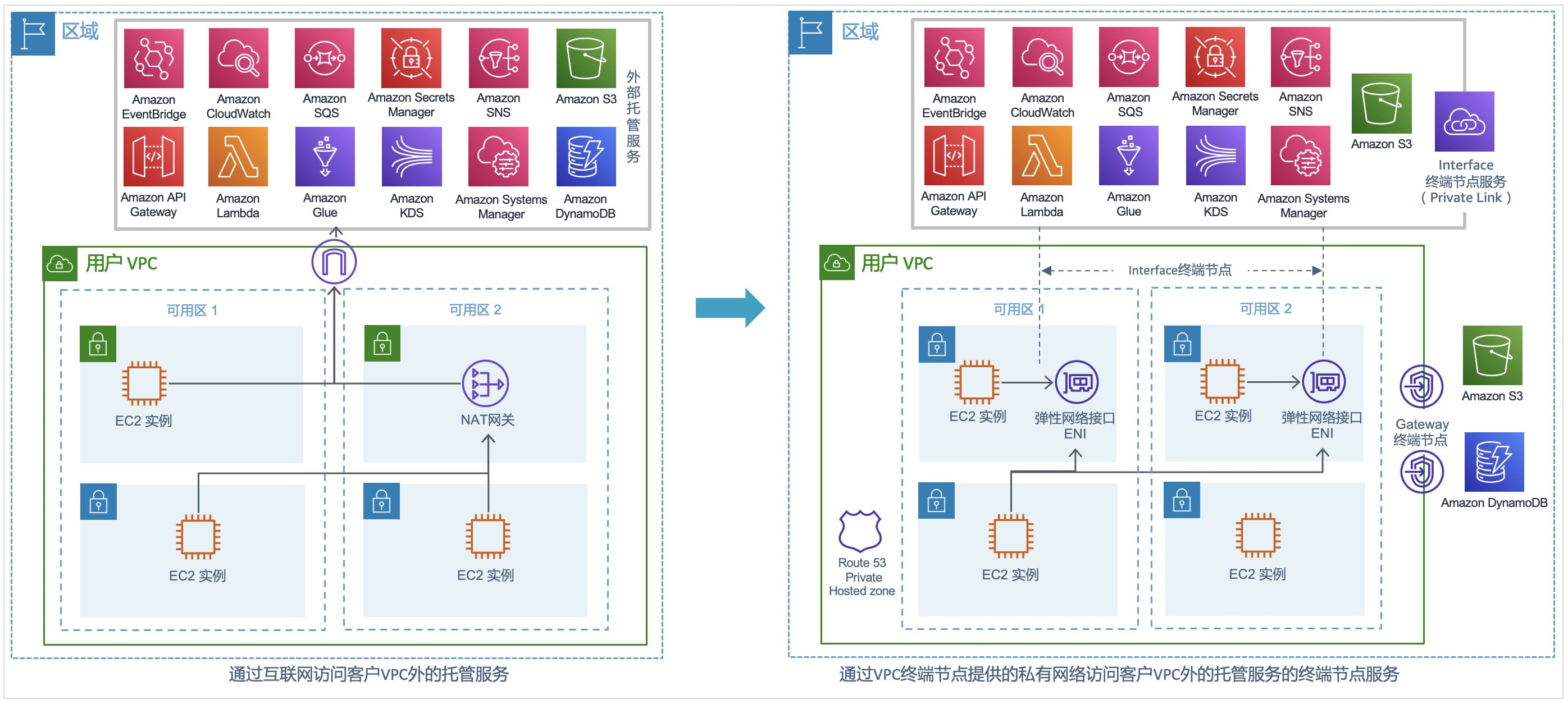

在私有子网中我们可以使用aws服务终端节点访问aws服务，而无需配置nat网关和igw。终端节点分为以下两种

网关终端节点，网关终端节点通过配置路由控制vpc中访问aws服务的流量。目前只支持s3和dynamodb

https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/vpce-gateway.html
接口终端节点，接口终端节点会在指定vpc的指定子网中创建eni接口，之后vpc中的应用通过该eni网卡访问aws服务。可以将接口终端节点视作aws服务在vpc中的私有ip地址的映射。接口终端节点默认开启私有dns解析（s3接口终端节点除外），因此无需修改代码即可完成公有dns向私有ip地址的解析。

https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/vpce-interface.html

支持接口终端节点的服务，https://docs.amazonaws.cn/zh_cn/vpc/latest/privatelink/integrated-services-vpce-list.html

除了使用aws托管服务的终端节点外，我们可以将自己的应用同样包装为一个终端节点，即终端节点服务

终端节点服务同样分为两种类型

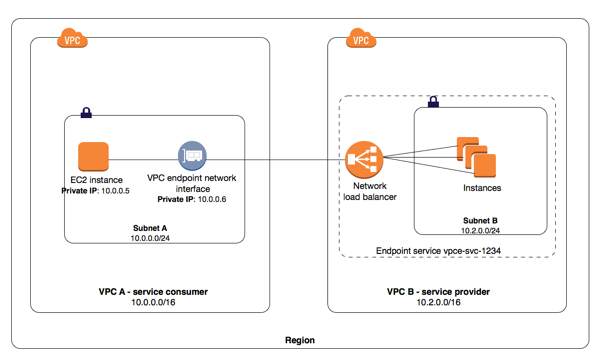

nlb终端节点服务，服务提供者将应用程序或者alb作为nlb的后端暴露出去，并包装成一个终端节点服务。服务使用者创建这个终端节点服务对应的终端节点，进行私有访问。
gwlb终端节点服务。服务提供者启动用于安全检查、合规性、策略控制和其他网络服务的防火墙服务，作为gwlb的后端包装为一个终端节点服务。服务使用者创建这个终端节点服务对应的终端节点。与nlb终端节点服务的区别在于，gwlb的后端并不真正处理请求，通常是进行安全和合规检测，对流量进行转发（感觉可以类比tun/tap设备的逻辑）。

创建nlb类型的终端节点服务

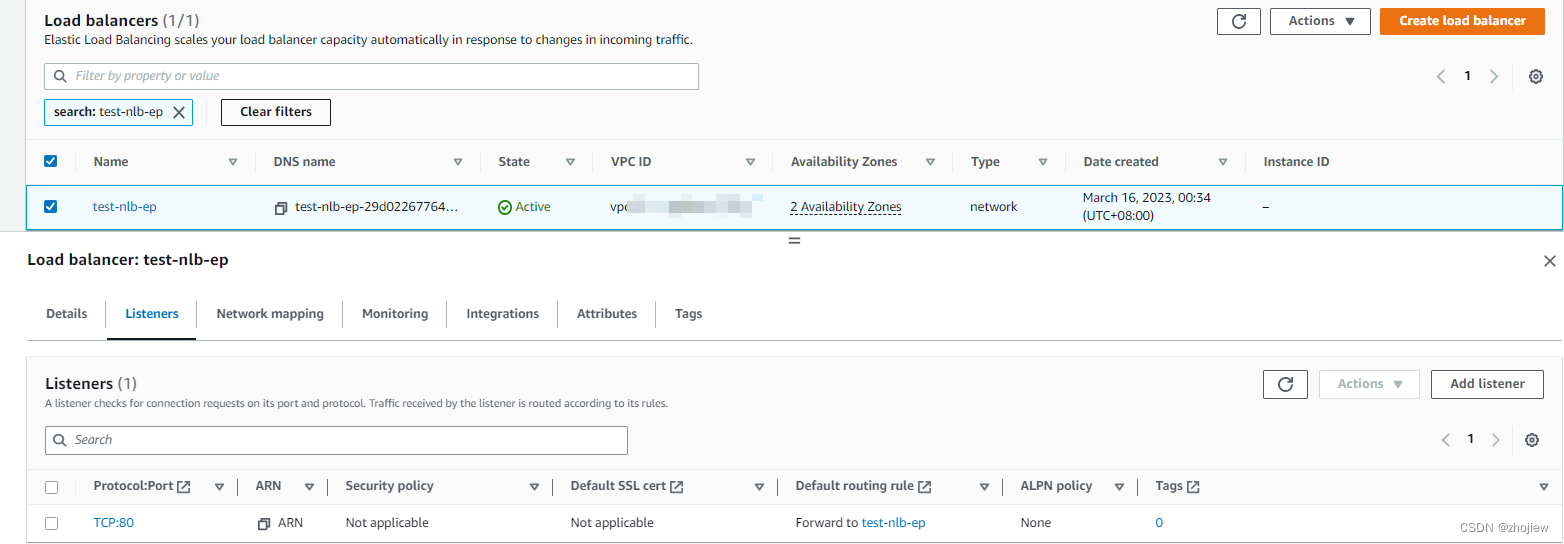

在本账户下vpc B中创建nlb并挂载后端目标组

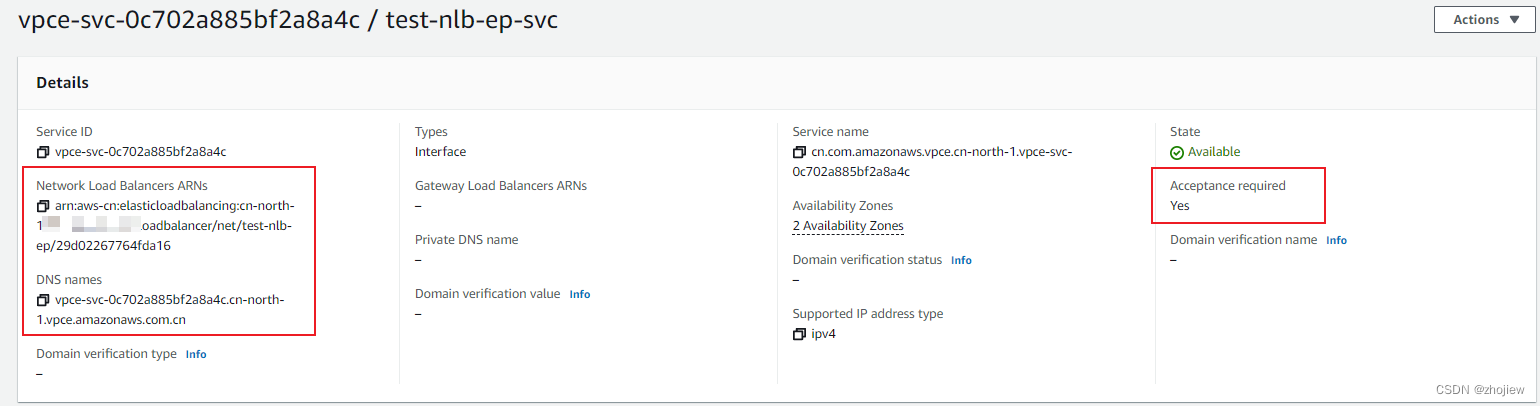

创建终端节点服务，指定上面的nlb

在vpc A中创建终端节点，搜索对端终端节点服务名称（service name）进行确认

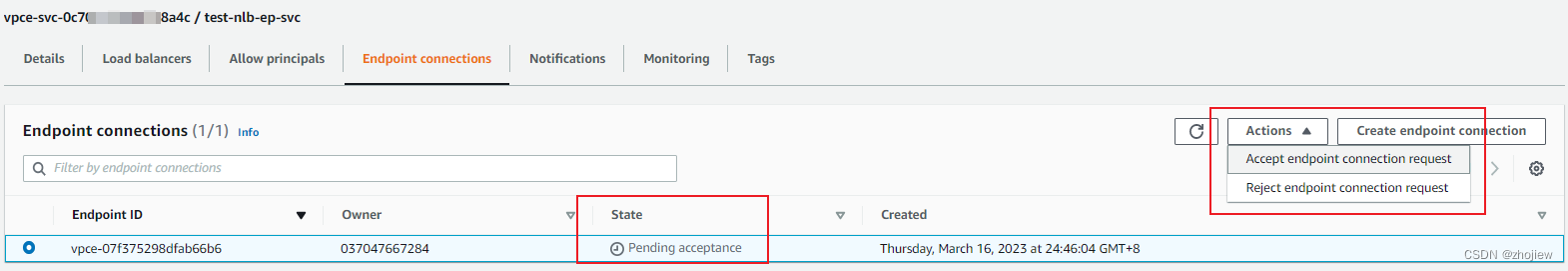

在终端节点服务中确认请求，等待终端节点创建成功

在vpc B中启动ec2实例访问终端节点的dns，查看nlb后端是否收到请求

$ nslookup vpce-0xxxxxxxxxb66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
Non-authoritative answer:
Name:   vpce-0xxxxxxxxxb66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
Address: 172.31.12.91
$ curl vpce-07f375298dfab66b6-9qgowx3f.vpce-svc-0c702a885bf2a8a4c.cn-north-1.vpce.amazonaws.com.cn
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
...

创建glwb类型的终端节点服务

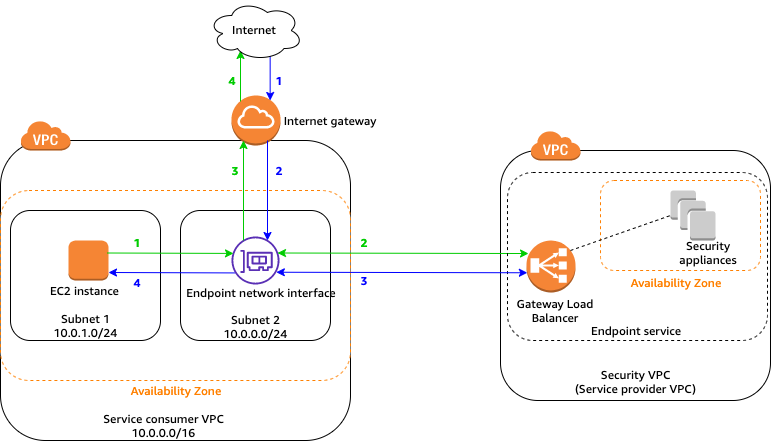

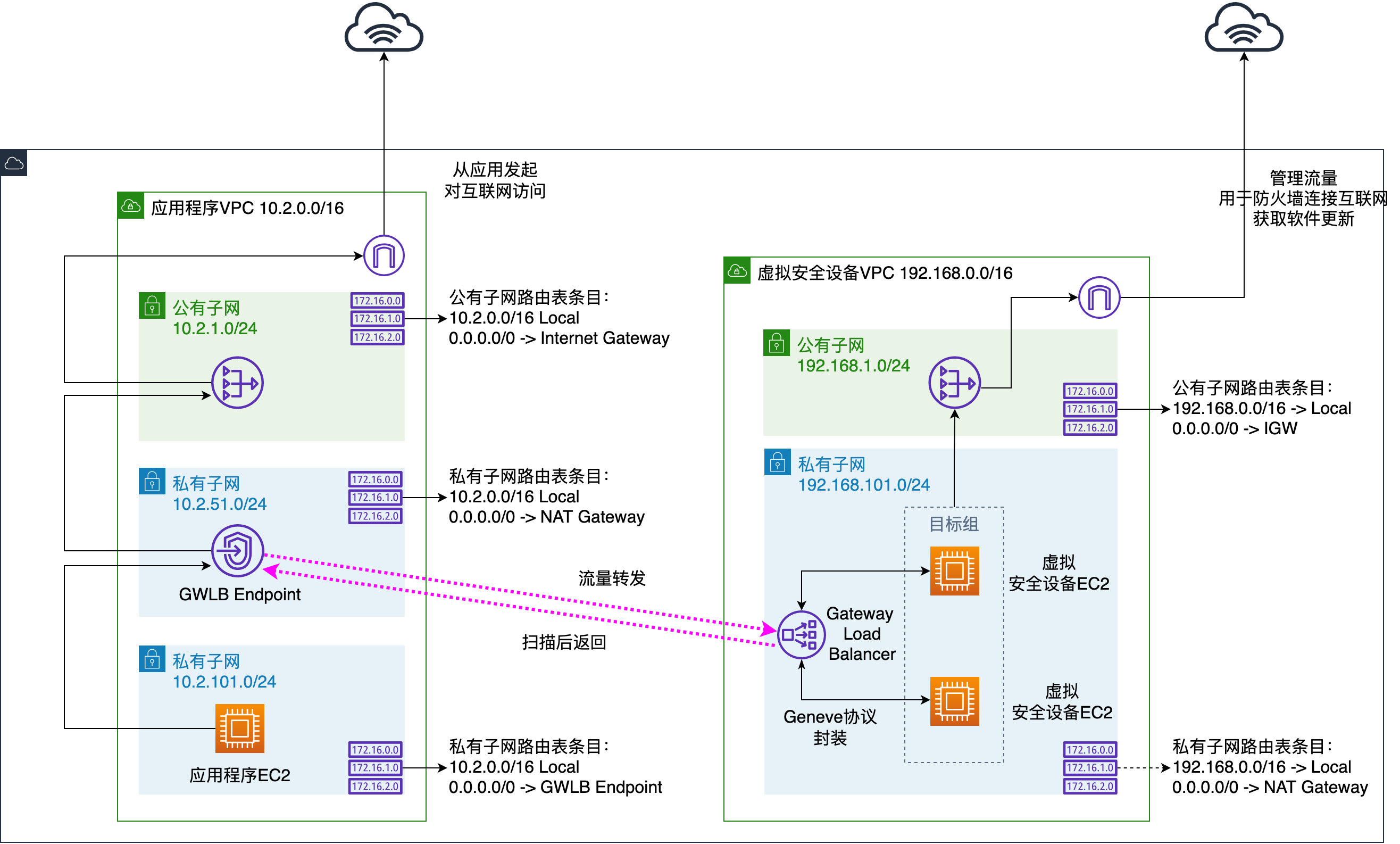

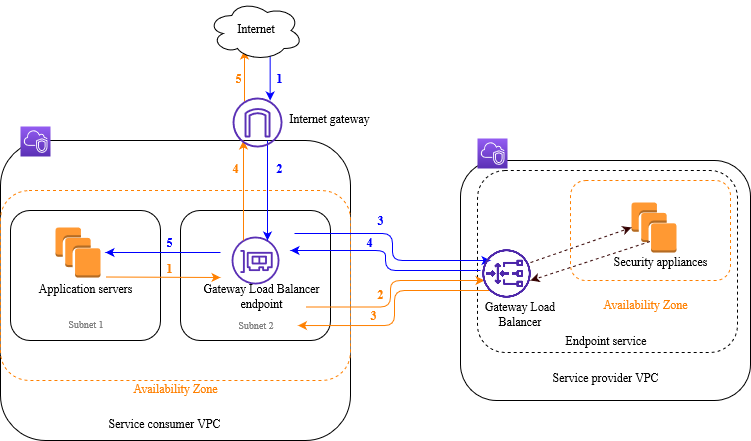

我们仿照官方文档创建一个glwb类型的终端节点服务，整体结构如下

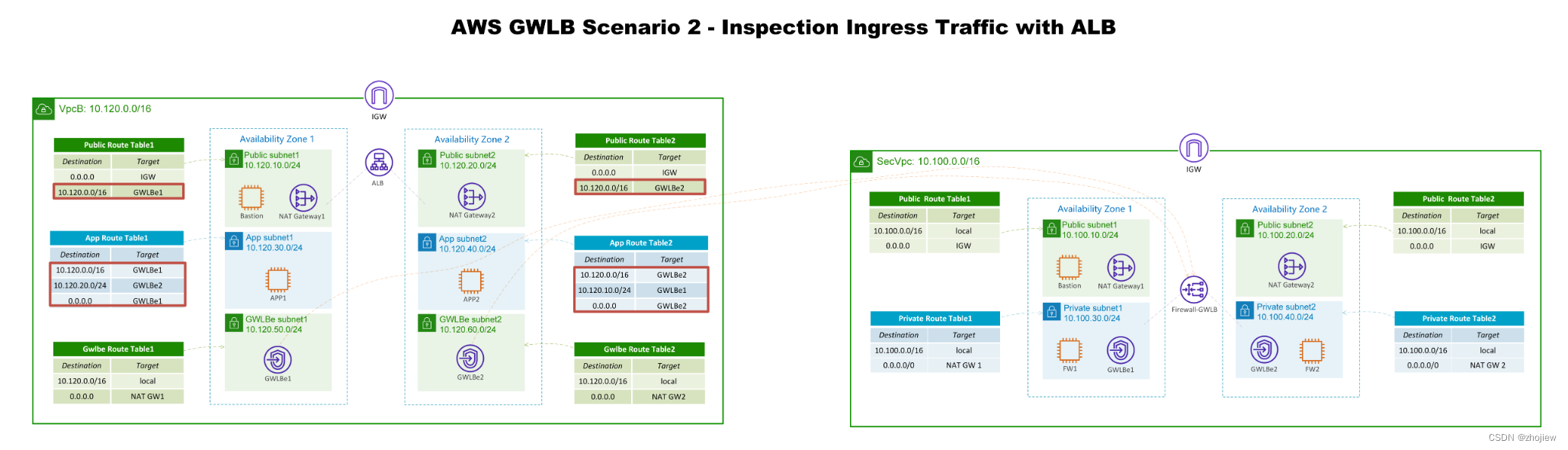

子网路由设置如下

igw所在子网路由将通往application的流量发往gwlb
application服务所在子网的路由通往gwlb endpoint
gwlb endpoint所在子网路由表，既要包括通往application的路由，又要包括通往igw的路由

需要注意的点

vpc A有两个子网，一个用于app，一个用于gwlb endpoint
gwlb和target group可以处于同一子网中
gwlb所在子网至少有1个实例，必须监听6081端口，协议为GENEVE（Generic Network Virtualization Encapsulation）

关于gwlb路由配置，参考

https://docs.amazonaws.cn/elasticloadbalancing/latest/gateway/getting-started.html

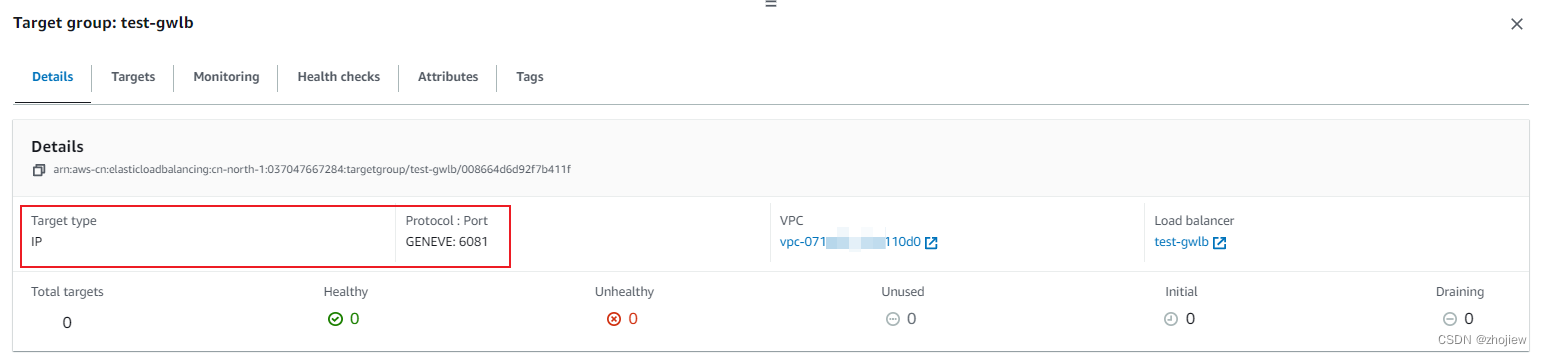

创建目标组test-gwlb，必须监听6081端口，协议为GENEVE（Generic Network Virtualization Encapsulation）。不支持任何其他协议或端口。将健康检查设置为22端口

在vpc B创建gwlb，选择虚拟设备可用区，默认转发请求到目标组test-gwlb

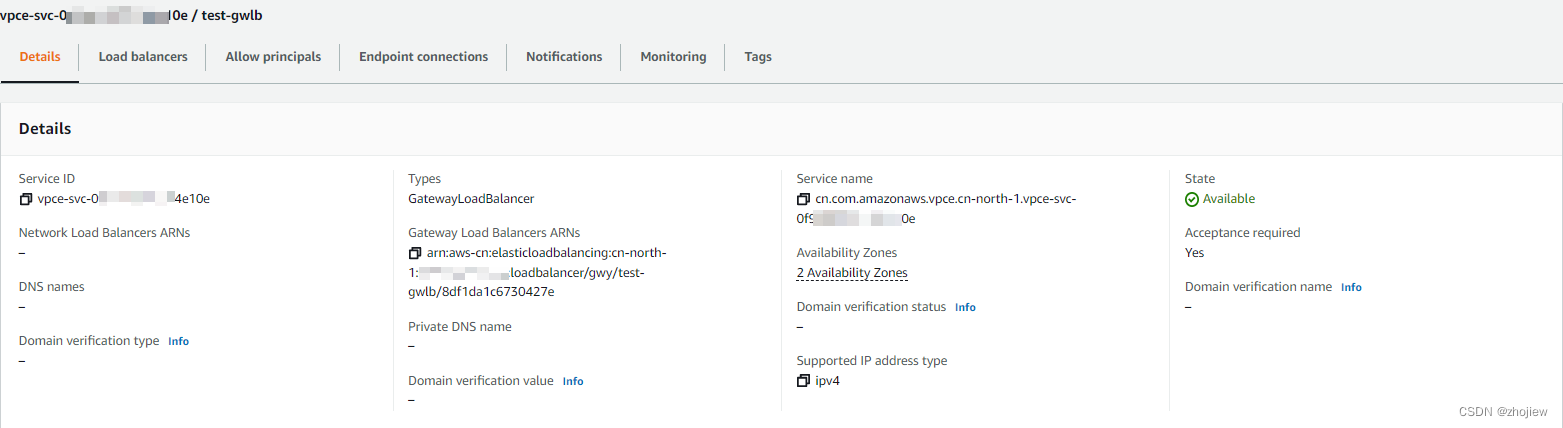

创建gwlb终端节点服务

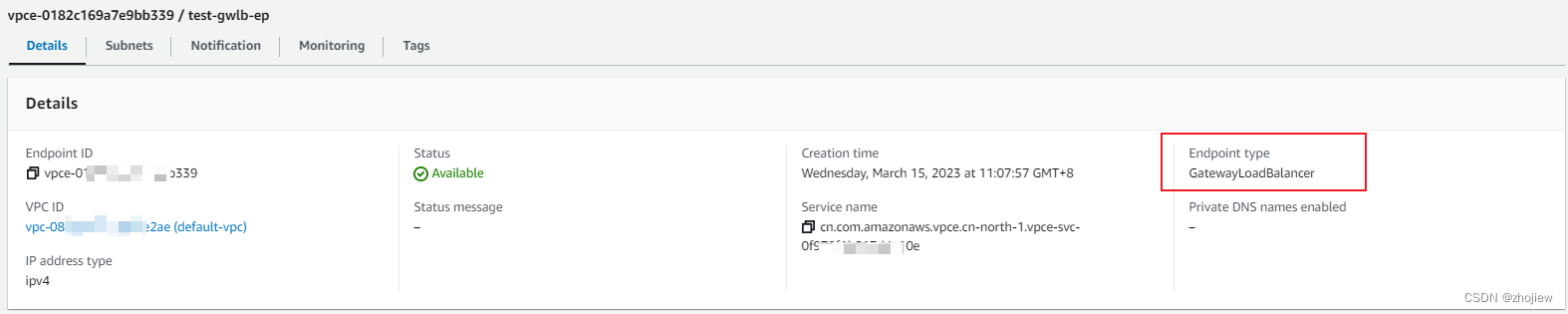

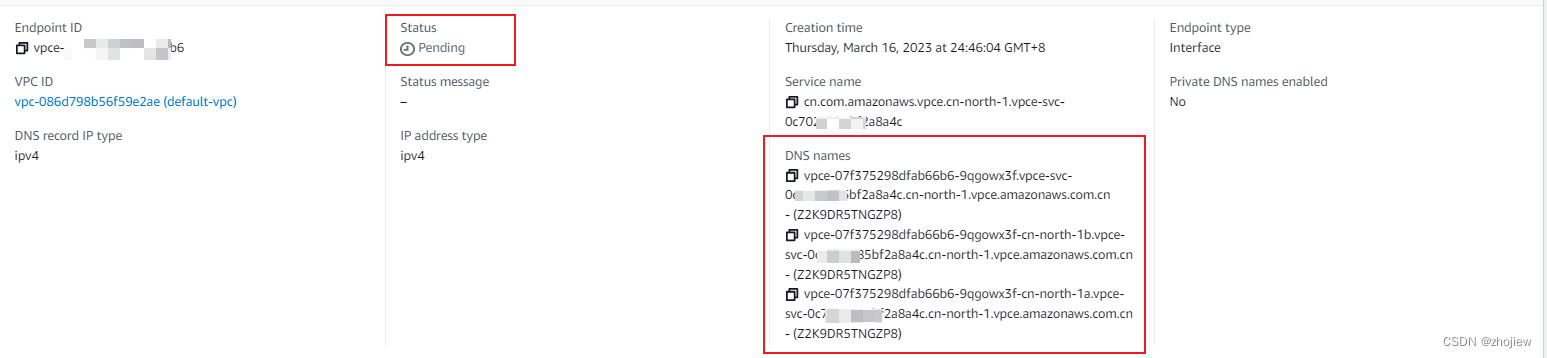

在vpc A创建终端节点，之后在终端节点服务中确认请求，等待终端节点创建成功

配置路由，细节参考

https://aws.amazon.com/cn/blogs/china/gateway-load-balanceruse-implement-centralized-network-traffic-depth-detection/

pip3 install pyyaml

使用git clone将整个目录下载到EC2上。执行如下命令：

git clone https://github.com/sentialabs/geneve-proxy.git

修改config.yaml配置文件如下

# If `allowed_transport_protocols` is set and has values, the proxy
# will drop any outbound flows using transport protocols not present in the list.
allowed_transport_protocols:
- 0x0006 # TCP
- 0x0011 # UDP
- 0x0001 # ICMP
# If `blocked_transport_protocols` is set and has values, the proxy
# will drop any outbound flows using transport protocols present in the list.
blocked_transport_protocols:
# - 0x0001 # ICMP

保存退出修改状态。由此，将表示允许ICMP协议通过。

修改proxy/proxy_config.py配置文件，找到self.outbound这一段中的allowed_transport_protocols，将其从None改为True。配置文件片段如下：

    self.outbound = {
      'drop_all_traffic': False,
      'allowed_transport_protocols': True,
       'blocked_transport_protocols': None,
      'allowed_application_ports': None,
      'blocked_application_ports': None,
    }

启动Geneve转发

python3 main.py

节点监听6081端口

$ netstat -nlp | grep 6081
(No info could be read for "-p": geteuid()=1000 but you should be root.)
udp        0      0 0.0.0.0:6081            0.0.0.0:*

客户端发送ping，收到回包

ping www.bing.com

在服务后端抓包查看结果

$ sudo tcpdump -nvv 'port 6081'
192.168.101.247.60001 > 192.168.101.235.6081: [udp sum ok] Geneve, Flags [none], vni 0x0, options [class Unknown (0x108) type 0x1 len 12 data 74a11ad9 6ec49886, class Unknown (0x108) type 0x2 len 12 data 00000000 00000000, class Unknown (0x108) type 0x3 len 8 data 39f7f1a7]
        IP (tos 0x0, ttl 254, id 29162, offset 0, flags [DF], proto TCP (6), length 40)
    10.2.101.47.48354 > 52.94.212.197.https: Flags [.], cksum 0xb792 (correct), seq 2388, ack 5780, win 356, length 0
10:58:40.778376 IP (tos 0x0, ttl 254, id 32944, offset 0, flags [none], proto UDP (17), length 1568)
