转载注明来源: 本文链接 来自osnosn的博客，写于 2025-04-25.

系统环境

• openwrt-22.03 , 使用 fw4 , 即 nftables
• openwrt-23.05 , 使用 fw4 ; 策略路由和防火墙规则设置 和 op-22.03 相同。

xray 配置

• 没有配置dns走xray
• routing 中要设置 udp/123直连，用于ntp对时协议不走xray。如果是用本地局域网ntp服务，则跳过这项。
• freedom 的出站设置 domainStrategy 为 UseIP，以避免直连时因为使用本机的 DNS 出现一些奇怪问题；
• 要在所有的 outbound 加一个 mark=2，这个 mark 与下文 防火墙规则 配合，以直连 xray 发出的流量（blackhole 不用配置 mark）。

  {
    "inbounds": [
      {   //在inbounds 中加入这一节 "dokodemo-door"
        "tag": "tproxy-in",
        "listen": "127.0.0.1",
        "port": 12345,
        "protocol": "dokodemo-door",
        "settings": {
          "network": "tcp,udp",
          "followRedirect": true
        },
        "sniffing": {  //开启snifing，否则路由无法匹配域名
          "enabled": true,
          "destOverride": ["http", "tls", "quic"]
        },
        "streamSettings": {
          "sockopt": { "tproxy": "tproxy" }
        }
      },
      ... 其他配置
    ],
    "outbounds": [
      //每一个outbounds的出口中，除了blackhole，包含 "mark":2 参数
      //  "streamSettings": {
      //    "sockopt": { "mark": 2 }
      //  }
      {
        "tag": "direct",
        "protocol": "freedom",
        "settings": { "domainStrategy": "UseIP" },
        "streamSettings": {
          "sockopt": { "mark": 2 }
        }
      },
      ... 其他配置
    ],
    "routing": {
      ... 其他配置
      "rules": [
        {    //ntp对时协议
          "type": "field",
          "inboundTag": ["tproxy-in"],
          "port": 123,
          "network": "udp",
          "outboundTag": "direct"
        },
        ... 其他配置
      ]
    }
  }


策略路由

• 方法1 (可用)，把这两句，写入 /etc/rc.local 中，
  或通过 web配置页面，System->Startup->Local Startup , 其实就是 /etc/rc.local

  # 设置策略路由, 仅ipv4,
  # 添加路由表 100，指向local的loopback
  ip route add local 0.0.0.0/0 dev lo table 100
  # 所有标记1的Packet走路由表100
  ip rule add fwmark 1 table 100


• 方法2 (更好, 推荐)，用luci的 web页面配置
  • 添加路由表 100，指向local的loopback

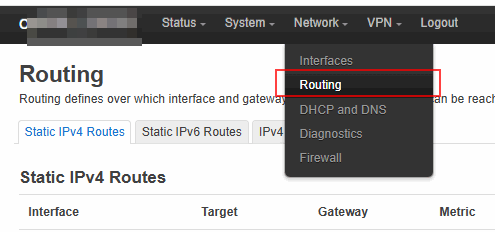

    在web配置页面，Network->Routing->Static IPv4 Routes 添加一条，

    General Settings
      Interface: loopback
      Route type: local
      Target: 0.0.0.0/0
      Gateway: 留空
    Advanced Settings
      Table: 100
      其他: 留空或不修改


  • 所有标记1的Packet走路由表100

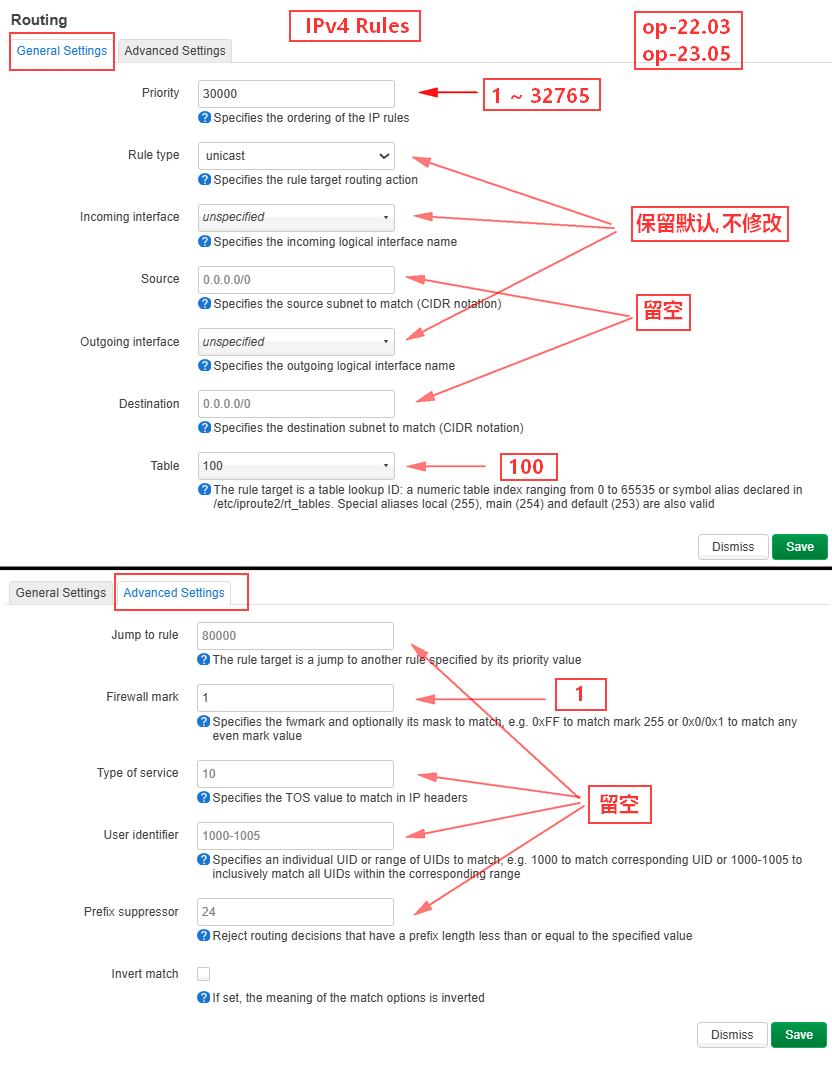

    在web配置页面，Network->Routing->IPv4 Rules 添加一条，

    General Settings
      Priority: 30000  #自选，1-32765 都可以，
      Route type: unicast #默认值
      Table: 100
      其他: 留空或不修改
    Advanced Settings
      Firewall mark: 1
      Invert match: 不勾 #默认值
      其他: 留空或不修改


防火墙规则

• 需要安装 nft-tproxy 的内核支持，
  opkg update && opkg install kmod-nft-tproxy
• 添加自定义规则，文档参考【Firewall configuration /etc/config/firewall -> Includes (22.03 and later with fw4)】
  下面，选取了其中一种方式。
• 创建文件 /etc/nftables.d/20-xray-rules.nft 内容如下, 仅ipv4,
  文件名只要是 .nft结尾就行，文件名随便。

  define RESERVED_IP = {
        10.0.0.0/8,
        100.64.0.0/10,
        127.0.0.0/8,
        169.254.0.0/16,
        172.16.0.0/12,
        192.0.0.0/24,
        224.0.0.0/4,
        240.0.0.0/4,
        255.255.255.255/32
  }
  define LAN_IP = {
        192.168.10.0/24,
        192.168.20.0/24
  }
  chain mangle_xray_prerouting {
        type filter hook prerouting priority mangle; policy accept;
        ip saddr != $LAN_IP return
        ip daddr $RESERVED_IP return
        ip daddr 192.168.0.0/16 tcp dport != 53 return
        ip daddr 192.168.0.0/16 udp dport != 53 return
        ip protocol tcp tproxy ip to 127.0.0.1:12345 meta mark set 1
        ip protocol udp tproxy ip to 127.0.0.1:12345 meta mark set 1
  }
  chain mangle_xray_output {
        type route hook output priority mangle; policy accept;
        ip daddr $RESERVED_IP return
        ip daddr 192.168.0.0/16 tcp dport != 53 return
        ip daddr 192.168.0.0/16 udp dport != 53 return
        meta mark 2 return
        ip protocol tcp meta mark set 1
        ip protocol udp meta mark set 1
  }


• 在 openwrt的命令行中，执行 fw4 reload 如果没有任何输出，则OK，(没有报错)。
• 如果此openwrt作为主路由，prerouting 链中的规则 ip saddr != $LAN_IP return，是防止 WAN 口中同网段的其它人将网关填写成你的 WAN_IP，从而蹭你的透明网关代理用，还可能带来一定的危险性。如果op不是主路由,可以不要这条规则。
  • 其实就是限制哪些内网网段，可以使用这个透明网关代理。
• 防火墙规则，没有配置 ipv6，
• 防火墙规则，支持openwrt本机，和lan口下其他机器的透明网关代理。
• 内核包kmod-nft-socket，没有用到就没装。如果添加的规则中用到才需要安装。

手工设置完成

• 重启 openwrt，配置不丢失，策略路由和防火墙规则自动生效。
• 其他方式，
  • 策略路由和防火墙规则，也可以通过自定义服务的方式，实现开机启动。
    自定义一个服务脚本，比如: /etc/init.d/my-tproxy.sh
    启动顺序要在 network服务之后，比如: START=90
    把 策略路由和防火墙规则，写在这个服务脚本中。
    脚本的编写，比较麻烦。也需要更多的知识。
    参考: 【Openwrt-sing-box Tproxy代理折腾】
