Flink容错与状态一致性保证

CheckPoint机制

为了进行容错，我们在进行Flink的处理的时候，需要进行容错管理，难免我们的应用会发生故障的。而Flink提供了这样的一种容错机制CheckPoint，它能够保证Flink内部的一致性，实现内部Exact Once语义。首先看看什么是CheckPoint机制
它是受Chandy-Lamport算法的启发，形成的一种轻量级的分布式快照，它的意思是每个操作(具体到是每一个并行操作)的状态进行持久化或者保存在内存中，或者说进行一次快照，这样子就能够保存了这一瞬间的状态和数据，”这一瞬间“并不是指时间的一瞬间，使我们要进行CheckPoint的那个关键点的一瞬间，等会儿就明白了。

Flink中的checkpoint模式

在Flink中，是有JobManager按照一定的周期提供CheckPoint，它有点儿类似于watermark，也是丢一个barrier放在数据流里面，它也在数据流里面流动，但是丝毫不影响算子对真实数据的操作，task的执行者遇到这个barrier不会当做数据处理，反之停止处理barrier后面的数据流，将后面的数据流缓存。

串行的barrier

在这里插入图片描述
可以看到，黄色的方块是数据流，而绿色的条形是barrier，一个barrier携带的就是一个checkpoint的ID，这是一个数据通道的barrier。

并行的barrier

在这里插入图片描述

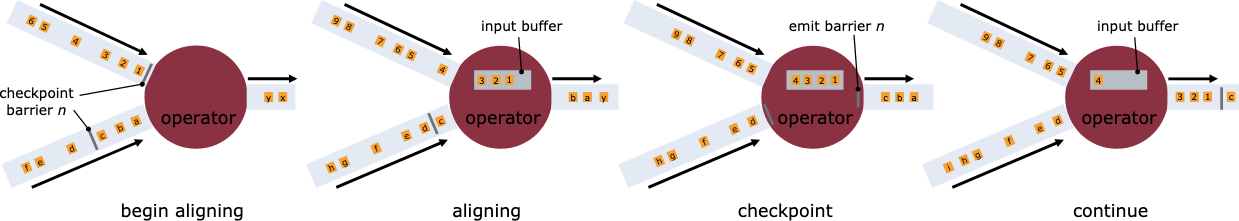

并行的很奇妙，当我们的一个operator接受了多个并行的输入流时，每个并行的输入流都会有barrier。假设当前有输入流A和输入流B，就像上面的图，那么A的barrier来了的时候，就会停止处理barrier之后的数据，而只接受他们缓存在本地，转而等待其他数据流的barrier到来，这时候B的barrier如果没有到来，他还是会处理来自B的数据，也就是说B这条输入流并不受A的影响，因为属于B的barrier还没有来。当B的barrier来的时候，也和A一样，将后面的数据先缓存好，而不去处理它。这时候所有的并行的输入流的barrier都来了，那么就可以当前这个operator的状态和一些数据进行快照checkpoint了，这样这个operator的状态就被存储了。
Flink的checkpoint要控制合理的间隔，保证多个输入流的checkpointID是一样的，不然会混乱。保证了checkpointID是一致的话，当我们checkpoint后，就将这个operator的barrier广播到operator的所有输出流，因为所有与这个operator相连的其他operator都在等待这个通道的barrier，这样后面的operator才可以进行checkpoint

下面就要回到上面的”一瞬间“的问题了，这里为什么说不是真正意义上的一瞬间，因为我们不同operator实际上进行checkpoint的时间是不同的，所以保存的不是checkpoint的一瞬间，而是这个barrier相对于这些数据流的位置语义的一瞬间，这样就能够保证在一个barrier：checkpointID的时候，所有属于这个checkpointID之前的数据都能够存储起来。

Flink的CheckPoint具体流程

  • ①

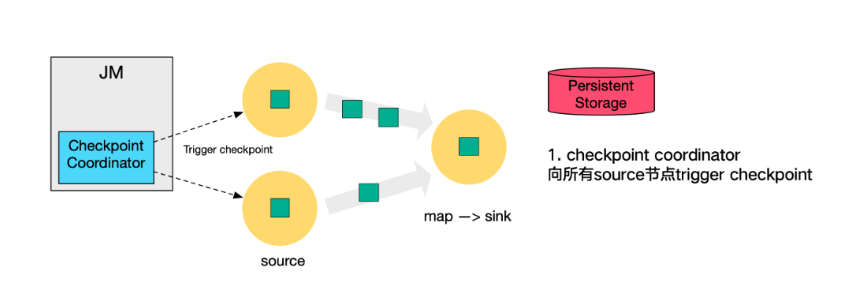

    上面已经说过了，checkpoint是在JobManager发起的，其实是在JobManager的Checkpoint Coordinator（Checkpoint协调者）发起了CheckPoint，而且是向所有的source发起。这个sink你可以暂时想象成真正的Flink外部的Sink，也可以想象成某一个算子，比如map
    在这里插入图片描述

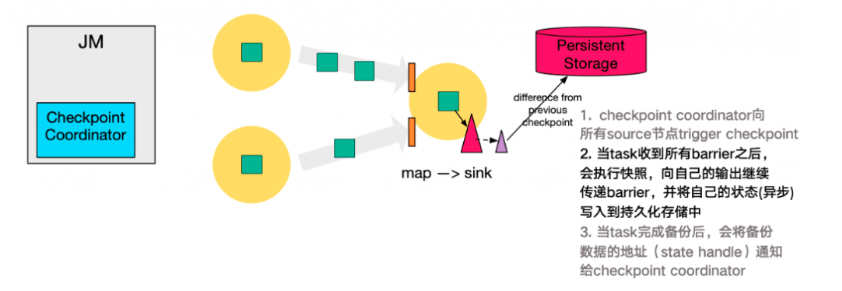

  • ②

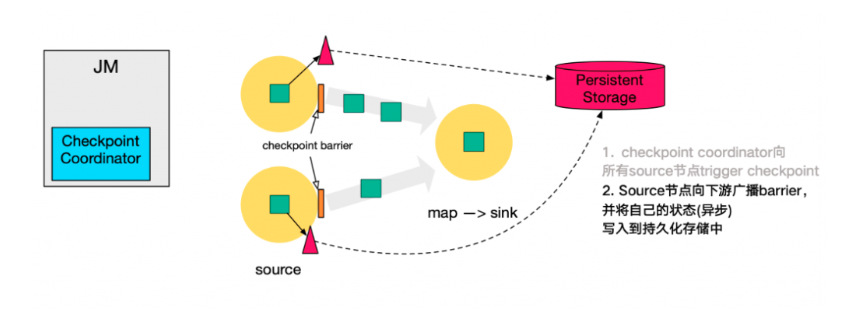

    当source接受到了checkpoint的触发，也就是barrier，将自己的状态异步写入到持久化存储中，这样source的就能够保证持久化了，然后将barrier广播到任何下游输出流通道去。
    在这里插入图片描述

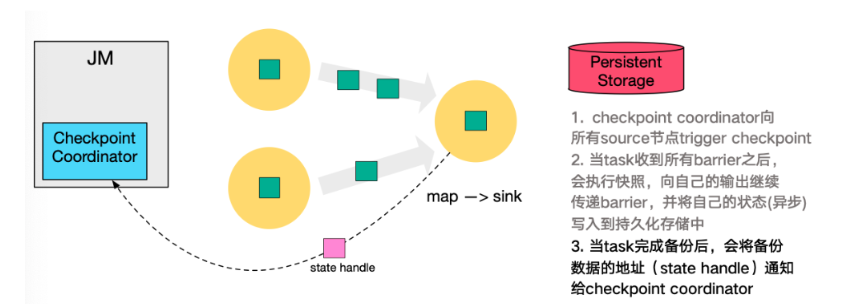

  • ③

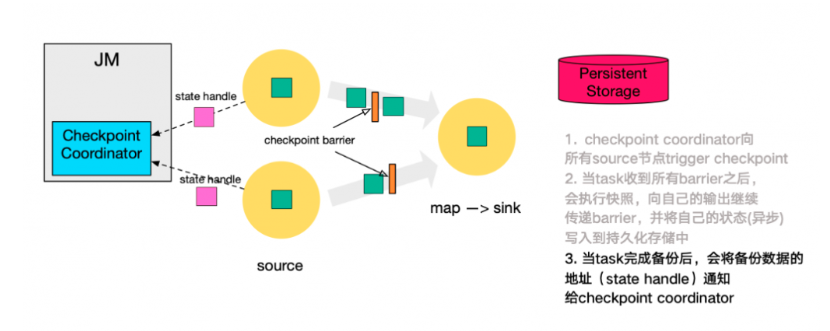

    当task的状态备份完成后，就可以对CheckPoint Coordinator返回一个消息，告诉他已经备份完成了。即state handle：备份数据的地址告诉了JM
    在这里插入图片描述
    • ④
      当下游的节点受到了上游的所有通道输入流的barrier后，就会执行它的checkpoint，将数据持久化。但是特别情况就是最后的Sink， sink 节点收集齐上游两个 input 的 barrier 之后，会执行本地快照，这里特地展示了 RocksDB incremental Checkpoint 的流程，首先 RocksDB 会全量刷数据到磁盘上（红色大三角表示），然后 Flink 框架会从中选择没有上传的文件进行持久化备份（紫色小三角）。
      在这里插入图片描述
    • ⑤
      同样，sink的checkpoint完成之后，也会返回一个消息给Checkpoint Coordinator，告诉它随后一个已经完成了。
      在这里插入图片描述
    • ⑥

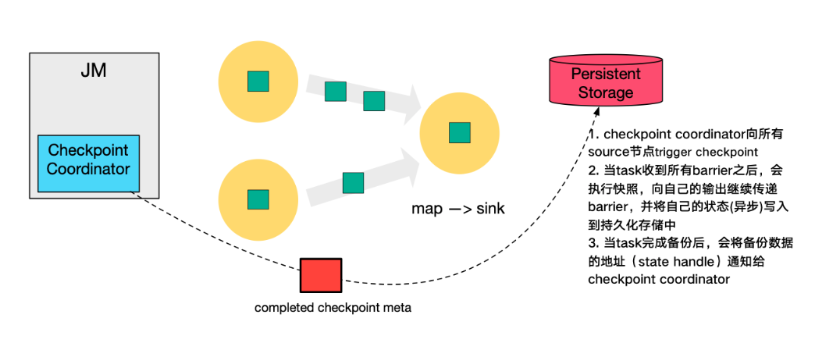

      最后，JobManager的CheckPoint Coordinator接受到了最后一个state handle，就认为这一个CheckPointID已经全局完成了。向持久化存储中再备份一个 Checkpoint meta 文件。
      在这里插入图片描述

状态后端

前面讲了那么多的checkpoint，到底checkpoint文件存到哪里去了，这就是所谓的状态后端要做的了。这里只是稍微看看，以后再深入看看。

MemoryStateBackend

这个是存储在内存中的，即在MemoryStateBackend内部，数据以java对象的方式存储在堆内存中，在 CheckPoint 时，State Backend 对状态进行快照，并将快照信息作为 CheckPoint 应答消息的一部分发送给 JobManager(master)，同时 JobManager 也将快照信息存储在堆内存中。

设置为false就可以关闭异步快照
   new MemoryStateBackend(MAX_MEM_STATE_SIZE, false);

这种方法很明显，只适合本地测试，生产环境明显不实用

FsStateBackend

FsStateBackend 需要配置一个文件系统的 URL（类型、地址、路径），例如：”hdfs://namenode:40010/flink/checkpoints” 或 “file:///data/flink/checkpoints”。
FsStateBackend 将正在运行中的状态数据保存在 TaskManager 的内存中。CheckPoint 时，将状态快照写入到配置的文件系统目录中。 少量的元数据信息存储到 JobManager 的内存中（高可用模式下，将其写入到 CheckPoint 的元数据文件中）。其实就和上面的图差不多，只不过在高可用模式下元数据文件存在了也持久化了。

false也可以关闭异步快照
    new FsStateBackend(path, false);

使用场景L：

  • 状态比较大、窗口比较长、key/value 状态比较大的 Job。
  • 所有高可用的场景。

RocksDBStateBackend

RocksDBStateBackend 需要配置一个文件系统的 URL（类型、地址、路径），例如：”hdfs://namenode:40010/flink/checkpoints” 或
“file:///data/flink/checkpoints”。
感觉有点儿像上面的方式
但是RocksDBStateBackend 将正在运行中的状态数据保存在 RocksDB 数据库中，RocksDB 数据库默认将数据存储在 TaskManager 的数据目录。 CheckPoint 时，整个 RocksDB 数据库被 checkpoint 到配置的文件系统目录中。 少量的元数据信息存储到 JobManager 的内存中（高可用模式下，将其存储到 CheckPoint 的元数据文件中）。
使用场景：

  • 状态非常大、窗口非常长、key/value 状态非常大的 Job。
  • 所有高可用的场景。

一致性保证

数据处理语义

最多一次（At-most-once）：

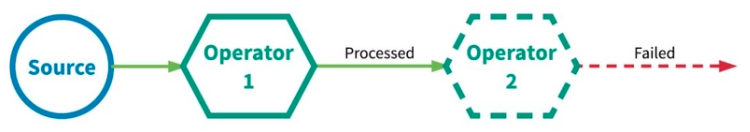

**它表现的是一种【尽力而为】的感觉，就是不管我的operator执行的怎么样，有没有失败，我都不会让我的上游去重新发数据过来，就让数据最多被处理一次，从而导致下游的operator可能根本处理不到这个数据。可见可靠性非常不好，但是性能又非常好对吧。
在这里插入图片描述

至少一次（At-least-once）

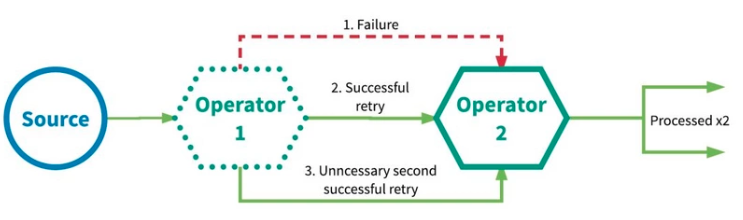

这个和上面的情况就是相反的，它特别犟，它一定让这个数据处理，如果处理过程中出现了差错，那么就会让这个operator的上游重新传过来，一直到成功为止。但是你可以看到，下面这种情况，有可能operator2在失败后，让operator重传，有可能第一次重传出现了延迟，而operator2这边可能有什么超时机制，导致再让operator1去重传，就有了第二次重传，结果第一次重传的数据过来了，进行处理，然后第二次数据也过来，又进行了处理，导致了处理了多次。
在这里插入图片描述

精确一次（Exactly-once）

这个就是最理想的状态，它能保证所有的数据恰好只处理一次。实现这种Exactly-once有两种方式：

  • 分布式快照+状态检查点checkpoint
  • 上面的At-least-once+对重复数据去重
分布式快照+状态检查点checkpoint

这个想必已经不用说了，很明显前面已经说的非常的清楚了。

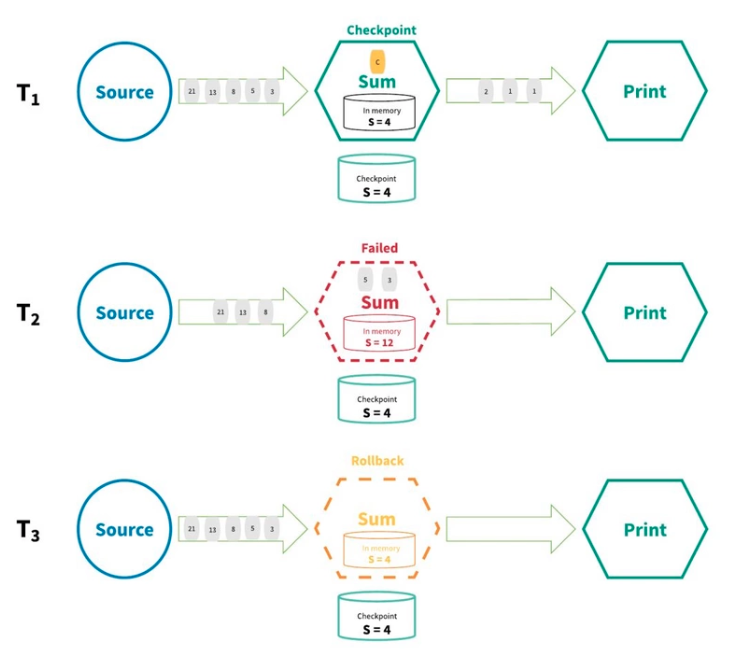

在这里插入图片描述
**我们已经将s=4的情况持久化了，然后在s=12的时候出现了差错，这时候就将持久化存储的状态s=4恢复过来，然后恢复。即回滚到上一次完整的checkpoint

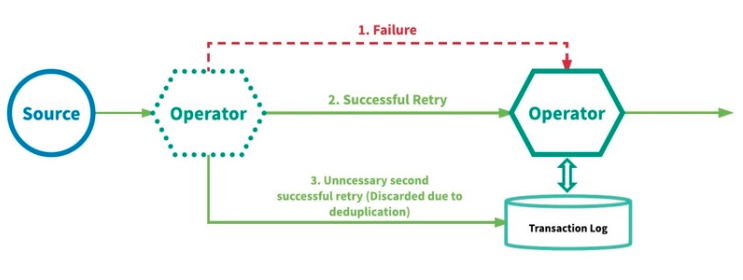

对At-least-once数据进行去重

这个方式，就是和At-least-once是一样的，就是对重复发过来的数据进行去重。
在这里插入图片描述

精确一次真的是精确一次吗？？？？？？？

我们先来看个场景：分别对source来的数据进行偶数相加和奇数相加

  • 1⃣️：这个图表现的是一个正常的数据流，偶数流入到偶数的分区，奇数流入到奇数的分区。
    在这里插入图片描述

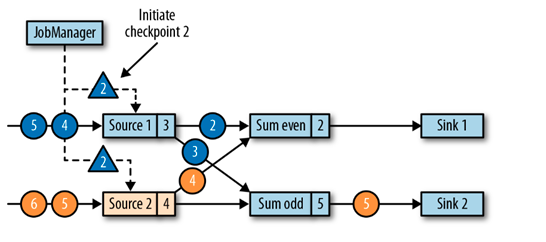

  • 2⃣️：这个JobManager发起了一个CheckPoint，发入所有的source。
    在这里插入图片描述

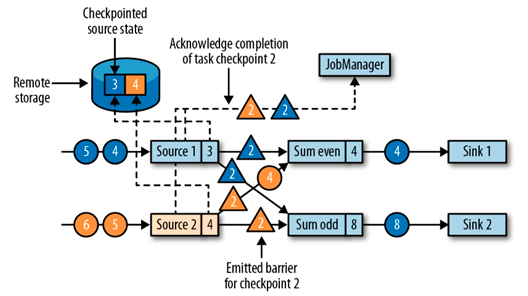

  • 3⃣️：这时候也就正常的对source的3和4进行了持久化。然后每个checkpoint[2]就广播出去了，假如现在Sum odd完成了3+5=8，然后收入到两个checkpoint(分别来自两个上游)，这时候进行checkpoint，但是呢我们的另一个分区Sum even突然崩了，可是还没有进行checkpoint。这时候恢复到之前最完整的一次checkpoint，不是本次checkpoint，这里应该是回到了最初。然后又要从2开始传给下游。
    有人就有疑问了，这里明明数据重新传了，然后数据也重新处理了，这还是精确一次吗
    在这里插入图片描述
    其实这里不是用户逻辑上的处理一次，也就是说，我们这种流处理系统，尤其是真正的生产环境，不可能做到所有的机器都完好，总会要出现失败的情况，所以所谓的用户逻辑处理不可能只处理一次。
    这里的精确一次，是指有效一次，也可以是时间上的一次，有点儿像时间倒流的感觉，就好像什么都没有发生一样，比如我们的At-least-once，就没有“时光倒流”的感觉，它整个时间驱动是往前的，而Exactly-once通过分布式快照checkpoint，将整个流处理系统的状态恢复到最完整的一次，这样就像是时间倒流，时间重写，感觉这段时间什么都没有发生，然后从最完整的哪个状态数据继续发，继续处理，这样就当作的数据只处理一次。
    另一种理解方式就是有效一次，而且是持久化到状态后端的有效一次，这样就容易理解了。事件的处理可以发生多次，但是该处理的效果只在持久后端状态存储中反映一次。

Flink实现Exactly-once

Flink只支持内部Exactly-once

Flink有两种Exactly-once，一种是内部Exactly-once，另一种是source和sink的Exactly-once。为什么要这样分，因为前面所说的Checkpoint和分布式快照都只能实现内部的Exactly-once，并不能对外部的source和sink提供Exactly-once。比如，我们的数据写出到sink了，然后还没有做持久化，就突然出错，恢复时从上一次完整的checkpoint来恢复，这时候可见某些数据肯定又会要第二次写出到sink，而第一次写出到sink的数据可能被其他用户或者应用消费了，第二次又来重复数据，导致sink又重复消费这些数据，可见Flink只支持内部Exactly-once，外部的Exactly-once还是需要外部source和sink的支持。

内部Exactly-once

外部Exactly-once

Flink实现End-To-End Exactly-once
