STC12 -定时器0 定时 1s LED0翻转1次 （一）查询法

• 定时器的 使用步骤

1. 设置特殊功能寄存器 TMOD，配置好工作模式
2. 设置计数寄存器 TH0 和 TL0 的初值
3. 设置 TCON，通过 TR0 置 1 来让定时器开始计数



• 定时器的寄存器：

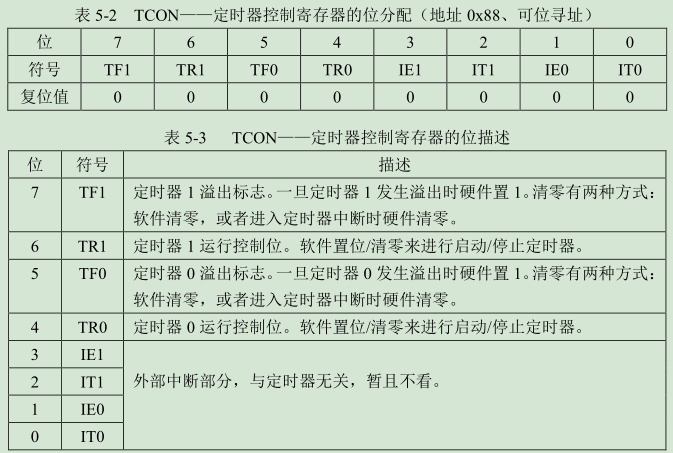

1 .TCON

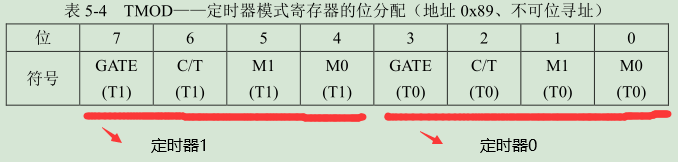

 2.TMOD











程序：查询法

1. main.c

#include<reg52.h>
#include<intrins.h>
#include<Timer0_Init.h>
#define uchar unsigned char
#define uint unsigned int

sbit LED0 = P2^0;

void main()
{
    uchar count = 0;  //用来看看 Timer0溢出的 次数
    Timer0_Init();
    while(1)
    {
       if(TF0==1)
       {
               TF0 = 0;
            TH0 = (65535-10000+1)/256;      //重新 赋初值 计数
            TL0 = (65535-10000+1)%256;
            count++;
            if(count >= 100)        //100个溢出是100*10ms=1s
            {
                count = 0;
                LED0 = ~LED0;
            }
       }
    }
}

2. 定时器0 初始化

（1）Timer0_Init.c

#include<Timer0_Init.h>
#include<reg52.h>
void Timer0_Init()
{
    TMOD = 0x01;
    TH0 = (65535-10000+1)/256; //公式：计数初值=（2^16-要计数的计数值）/2^8     ;10000指10000个机器周期 12MHz的机器周期是1us，所以10000个为10ms
    TL0 = (65535-10000+1)%256; // 2^16指定时器是16位的，2^8指所得的数 取高8位放入TH0中，%是取低8位
    TR0 = 1;      //    =1 ->     open the Timer0
}

（2）Timer0_Init.h

#ifndef __Timer0_Init_H
#define __Timer0_Init_H
#include "reg52.h"

void Timer0_Init();

#endif

PS：记得在 魔术棒里c51栏加入引用过的 .h 文件的PATH 地址
