使用因果图法设计测试用例

因为工作中对测试用例的要求没有那么严格，所以，已经很久没有正儿八经的去设计测试用例了，最近因为个人原因重新梳理设计测试用例的方法，对因果图法有了更深的理解。



什么情况下会用到因果图设计方法？利用图解法分析各种组合情况，它适用于检查程序输入条件的各种组合情况。

等价类划分和边界值分析都是着重考虑输入条件 ，但没有考虑输入条件的各种组合，输入条件之间的相互制约关系。

虽然各种输入条件可能出错的情况考虑到了，但多个输入条件组合起来可能出错的情况却被忽视了。

如果在测试时必须考虑输入条件的各种组合，则可能的组合数目将是天文数字，因此必须考虑采用一种适合于描述多种条件的组合，相应产生多个动作的形式来进行测试用例的设计，这就需要利用因果图。



下面通过案例与大家分享，因果图法的设计思路。

案例：交通一卡通自动充值软件

需求：

系统只接收50元 或100元纸币，一次只能使用一张纸币，一次充值金额只能为50元或100元；

若输入50元纸币，并选择充值50元，完成充值后退卡，提示充值成功；

若输入50元纸币，并选择充值100元，提示输入金额不足，并退回50元；

若输入100元纸币，并选择充值50元，完成充值后退卡，提示充值成功，找零50元；

若输入100元纸币，并选择充值100元，完成充值后退卡，提示充值成功；

若输入纸币后在规定时间内不选择充值按钮，退回输入的纸币，并提示错误；

若选择充值按钮后不输入纸币，提示错误。



操作步骤：

1.找出所有的原因，原因即输入条件或输入条件的等价类

2.找出所有的结果，结果即输出条件

3.明确所有输入条件之间的制约关系以及组合关系。哪些条件不能组合到一起，哪些条件可以组合到一起

4.明确所有输出条件之间的制约关系以及组合关系，哪些输出结果不能同时输出，哪些输出结果可以同时输出

5.找出什么样的输入条件组合会产生哪种输出结果

6.把因果图转换为判定表/决策表

7.为判定表/决策表中的每一列表示的情况设计测试用例



操作：

一、找出所有条件

　　1.输入50元

　　2.输入100元

　　3.选择充值50元

　　4.选择充值100元

二、找出所有结果

　　a.完成充值后，退卡

　　b.提示充值成功

　　c.退回50元/100元--找零

　　d.提示错误

三、明确条件与条件、结果与结果、条件与结果的关系

　　条件1和条件2不能组合；

　　条件3和条件4不能组合；

　　条件1和条件3可以组合；

　　条件1和条件4可以组合；

　　条件2和条件3可以组合；

　　条件2和条件4可以组合；

　　条件1234可以单独出现。



　　结果a和结果d不能组合；

　　结果b和结果d不能组合；

　　结果a和结果b必须组合；

　　结果abc可以组合；

　　结果c和结果d是可以组合；

　　结果d可以单独出现。

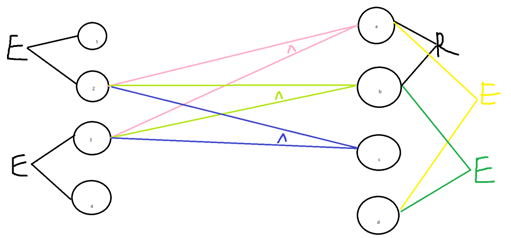

根据以上文字画出因果图

　　条件与条件的关系、结果与结果的关系（E是互斥不能同时存在，R是要求必须同时存在）

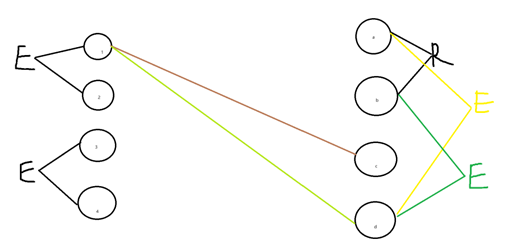

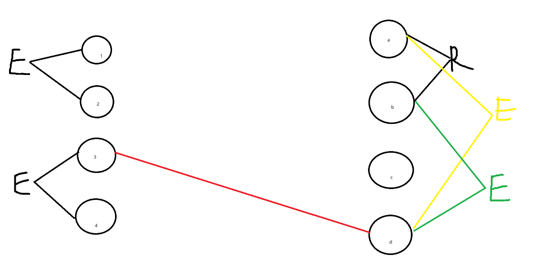

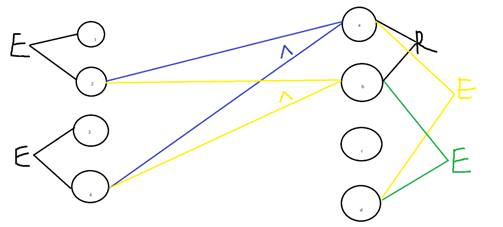

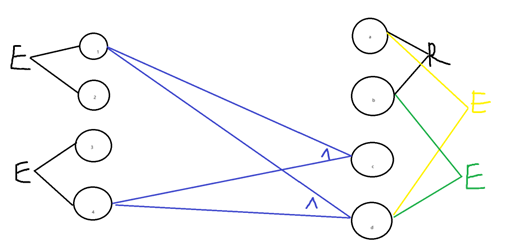

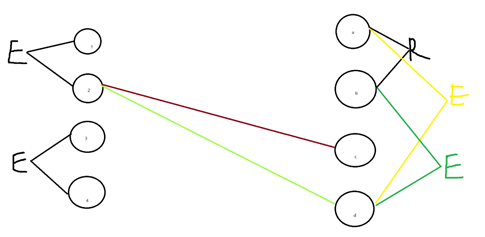

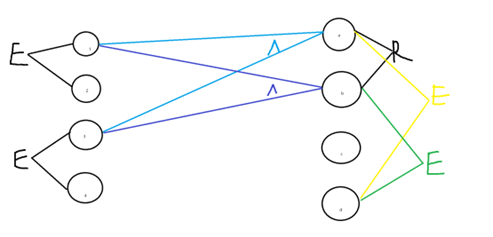

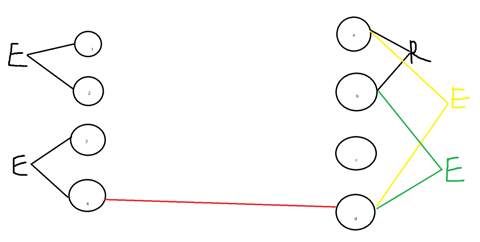

条件与结果的关系

1.

2.



 3.



 4.

 5.

 6.

 7.

 8.

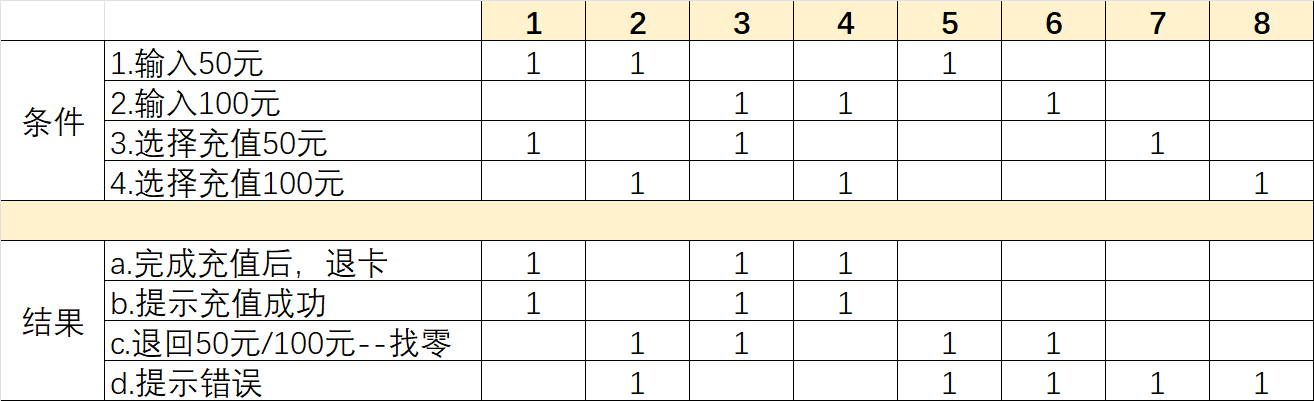

 根据以上1-8的因果图，把因果图转换为决策表（判定表）

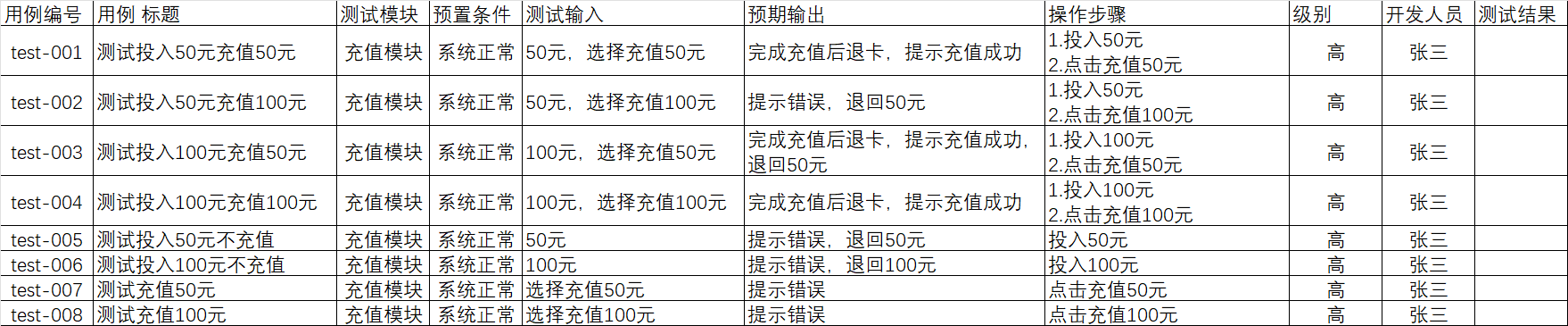

 为判定表/决策表中的每一列表示的情况设计测试用例
