用FastDFS一步步搭建文件管理系统

一、FastDFS介绍

FastDFS开源地址: https://github.com/happyfish100
参考: 分布式文件系统FastDFS设计原理
参考: FastDFS分布式文件系统

1、简介

FastDFS 是一个开源的高性能分布式文件系统（DFS）。它的主要功能包括：文件存储，文件同步和文件访问，以及高容量和负载平衡。主要解决了海量数据存储问题，特别适合以中小文件（建议范围：4KB < file_size <500MB）为载体的在线服务。

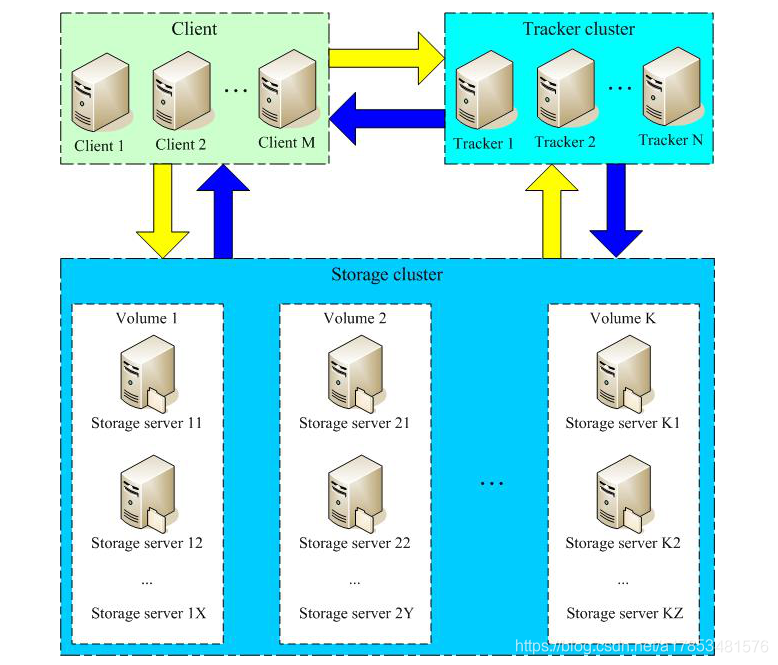

FastDFS 系统有三个角色：跟踪服务器(Tracker Server)、存储服务器(Storage Server)和客户端(Client)。

Tracker Server：跟踪服务器，主要做调度工作，起到均衡的作用；负责管理所有的 storage server和 group，每个 storage 在启动后会连接 Tracker，告知自己所属 group 等信息，并保持周期性心跳。
Storage Server：存储服务器，主要提供容量和备份服务；以 group 为单位，每个 group 内可以有多台 storage server，数据互为备份。
Client：客户端，上传下载数据的服务器，也就是我们自己的项目所部署在的服务器。
在这里插入图片描述

2、FastDFS的存储策略

为了支持大容量，存储节点（服务器）采用了分卷（或分组）的组织方式。存储系统由一个或多个卷组成，卷与卷之间的文件是相互独立的，所有卷的文件容量累加就是整个存储系统中的文件容量。一个卷可以由一台或多台存储服务器组成，一个卷下的存储服务器中的文件都是相同的，卷中的多台存储服务器起到了冗余备份和负载均衡的作用。

在卷中增加服务器时，同步已有的文件由系统自动完成，同步完成后，系统自动将新增服务器切换到线上提供服务。当存储空间不足或即将耗尽时，可以动态添加卷。只需要增加一台或多台服务器，并将它们配置为一个新的卷，这样就扩大了存储系统的容量。

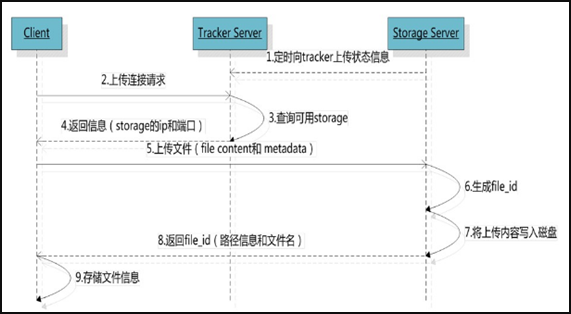

3、FastDFS的上传过程

FastDFS向使用者提供基本文件访问接口，比如upload、download、append、delete等，以客户端库的方式提供给用户使用。

Storage Server会定期的向Tracker Server发送自己的存储信息。当Tracker Server Cluster中的Tracker Server不止一个时，各个Tracker之间的关系是对等的，所以客户端上传时可以选择任意一个Tracker。

当Tracker收到客户端上传文件的请求时，会为该文件分配一个可以存储文件的group，当选定了group后就要决定给客户端分配group中的哪一个storage server。当分配好storage server后，客户端向storage发送写文件请求，storage将会为文件分配一个数据存储目录。然后为文件分配一个fileid，最后根据以上的信息生成文件名存储文件。
在这里插入图片描述

4、FastDFS的文件同步

写文件时，客户端将文件写至group内一个storage server即认为写文件成功，storage server写完文件后，会由后台线程将文件同步至同group内其他的storage server。

每个storage写文件后，同时会写一份binlog，binlog里不包含文件数据，只包含文件名等元信息，这份binlog用于后台同步，storage会记录向group内其他storage同步的进度，以便重启后能接上次的进度继续同步；进度以时间戳的方式进行记录，所以最好能保证集群内所有server的时钟保持同步。

storage的同步进度会作为元数据的一部分汇报到tracker上，tracke在选择读storage的时候会以同步进度作为参考。

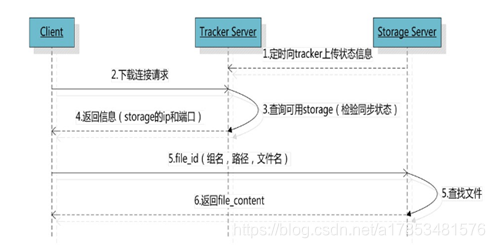

5、FastDFS的文件下载

客户端uploadfile成功后，会拿到一个storage生成的文件名，接下来客户端根据这个文件名即可访问到该文件。
在这里插入图片描述
跟upload file一样，在downloadfile时客户端可以选择任意tracker server。tracker发送download请求给某个tracker，必须带上文件名信息，tracke从文件名中解析出文件的group、大小、创建时间等信息，然后为该请求选择一个storage用来服务读请求。

二、安装FastDFS环境

1、前言

操作环境：CentOS7 X64，以下操作都是单机环境。
我把所有的安装包下载到/softpackages/下，解压到当前目录。
先做一件事，修改hosts，将文件服务器的ip与域名映射(单机TrackerServer环境)，因为后面很多配置里面都需要去配置服务器地址，ip变了，就只需要修改hosts即可。

# vim /etc/hosts

增加如下一行，这是我的IP
172.18.8.56 file.ljzsg.com

如果要本机访问虚拟机，在C:\Windows\System32\drivers\etc\hosts中同样增加一行

2、下载安装 libfastcommon

libfastcommon是从 FastDFS 和 FastDHT 中提取出来的公共 C 函数库，基础环境，安装即可。
下载libfastcommon

wget https://github.com/happyfish100/libfastcommon/archive/V1.0.7.tar.gz

解压

tar -zxvf V1.0.7.tar.gz
cd libfastcommon-1.0.7

编译、安装

./make.sh
./make.sh install

libfastcommon.so 安装到了/usr/lib64/libfastcommon.so，但是FastDFS主程序设置的lib目录是/usr/local/lib，所以需要创建软链接。

ln -s /usr/lib64/libfastcommon.so /usr/local/lib/libfastcommon.so
ln -s /usr/lib64/libfastcommon.so /usr/lib/libfastcommon.so
ln -s /usr/lib64/libfdfsclient.so /usr/local/lib/libfdfsclient.so
ln -s /usr/lib64/libfdfsclient.so /usr/lib/libfdfsclient.so

3、下载安装FastDFS

① 下载FastDFS

wget https://github.com/happyfish100/fastdfs/archive/V5.05.tar.gz

② 解压

tar -zxvf V5.05.tar.gz
cd fastdfs-5.05

③编译、安装

./make.sh
./make.sh install

④ 默认安装方式安装后的相应文件与目录

A、服务脚本：
	/etc/init.d/fdfs_storaged
	/etc/init.d/fdfs_tracker

B、配置文件（这三个是作者给的样例配置文件）
	/etc/fdfs/client.conf.sample
	/etc/fdfs/storage.conf.sample
	/etc/fdfs/tracker.conf.sample

C、命令工具在 /usr/bin/ 目录下：
	fdfs_appender_test	 fdfs_appender_test1	fdfs_append_file
	fdfs_crc32			 fdfs_delete_file		fdfs_download_file
	fdfs_file_info		 fdfs_monitor			fdfs_storaged
	fdfs_test			 fdfs_test1				fdfs_trackerd
	fdfs_upload_file	 fdfs_upload_appender
	stop.sh				 restart.sh

⑤ FastDFS 服务脚本设置的 bin 目录是 /usr/local/bin，但实际命令安装在 /usr/bin/ 下
两种方式:

一是修改FastDFS 服务脚本中相应的命令路径，也就是把 /etc/init.d/fdfs_storaged 和 /etc/init.d/fdfs_tracker 两个脚本中的 /usr/local/bin 修改成 /usr/bin。
二是建立 /usr/bin 到 /usr/local/bin 的软链接，我是用这种方式

ln -s /usr/bin/fdfs_trackerd   /usr/local/bin
ln -s /usr/bin/fdfs_storaged   /usr/local/bin
ln -s /usr/bin/stop.sh         /usr/local/bin
ln -s /usr/bin/restart.sh      /usr/local/bin

4、配置FastDFS跟踪器(Tracker)

配置文件详细说明参考:FastDFS 配置文件详解

① 进入 /etc/fdfs，复制 FastDFS 跟踪器样例配置文件 tracker.conf.sample，并重命名为 tracker.conf

cd /etc/fdfs
cp tracker.conf.sample tracker.conf
vim tracker.conf

② 编辑tracker.conf ，以下需要修改下，其它的默认即可

# 配置文件是否不生效，false 为生效
disabled=false

# 提供服务的端口
port=22122

# Tracker 数据和日志目录地址(根目录必须存在,子目录会自动创建)
base_path=/home/fdfs_zhxd
# base_path=/home/fastdfs/tracker

# HTTP 服务端口
http.server_port=80

③ 创建tracker基础数据目录，即base_path对应的目录

mkdir /home/fdfs_zhxd

④ 防火墙中打开跟踪端口（默认的22122）

vim /etc/sysconfig/iptables
	添加如下端口行：
	-A INPUT -m state --state NEW -m tcp -p tcp --dport 22122 -j ACCEPT

重启防火墙：
service iptables restart

⑤ 启动Tracker
初次成功启动，会在 /home/fdfs_zhxd/ (配置的base_path)下创建 data、logs 两个目录

可以用这种方式启动
/etc/init.d/fdfs_trackerd start

也可以用这种方式启动，前提是上面创建了软链接，后面都用这种方式
service fdfs_trackerd start

查看 FastDFS Tracker 是否已成功启动，22122端口正在被监听，则算是Tracker服务安装成功
在这里插入图片描述
⑥关闭Tracker命令

/etc/init.d/fdfs_trackerd stop

⑦ 设置Tracker开机启动

chkconfig fdfs_trackerd on

或者：
vim /etc/rc.d/rc.local
	加入配置：
	/etc/init.d/fdfs_trackerd start

⑧ tracker server 目录及文件结构
Tracker服务启动成功后，会在base_path下创建data、logs两个目录。目录结构如下：

/home/fdfs_zhxd/
|__data
|   |__storage_groups.dat：存储分组信息
|   |__storage_servers.dat：存储服务器列表
|__logs
|   |__trackerd.log： tracker server 日志文件

5、配置 FastDFS 存储 (Storage)

① 进入 /etc/fdfs 目录，复制 FastDFS 存储器样例配置文件 storage.conf.sample，并重命名为 storage.conf

cd /etc/fdfs
cp storage.conf.sample storage.conf
vim storage.conf

② 编辑storage.conf, 简单地修改，其它的默认即可

# 配置文件是否不生效，false 为生效
disabled=false

# 指定此 storage server 所在 组(卷)
group_name=group1

# storage server 服务端口
port=23000

# 心跳间隔时间，单位为秒 (这里是指主动向 tracker server 发送心跳)
heart_beat_interval=30

# Storage 数据和日志目录地址(根目录必须存在，子目录会自动生成)
base_path=/home/fdfs_zhxd/

# 存放文件时 storage server 支持多个路径。这里配置存放文件的基路径数目，通常只配一个目录。
store_path_count=1

# 逐一配置 store_path_count 个路径，索引号基于 0。
# 如果不配置 store_path0，那它就和 base_path 对应的路径一样。
store_path0=/home/fdfs_zhxd/

# FastDFS 存储文件时，采用了两级目录。这里配置存放文件的目录个数。
# 如果本参数只为 N（如： 256），那么 storage server 在初次运行时，会在 store_path 下自动创建 N * N 个存放文件的子目录。
subdir_count_per_path=256

# tracker_server 的列表 ，会主动连接 tracker_server
# 有多个 tracker server 时，每个 tracker server 写一行
tracker_server=172.18.8.56:22122

# 允许系统同步的时间段 (默认是全天) 。一般用于避免高峰同步产生一些问题而设定。
sync_start_time=00:00
sync_end_time=23:59
# 访问端口
http.server_port=80

③ 创建Storage基础数据目录，对应base_path目录

mkdir -p /home/fdfs_zhxd/

# 这是配置的store_path0路径
mkdir /home/fdfs_zhxd/
# mkdir -p /ljzsg/fastdfs/file

④ 防火墙中打开存储器端口（默认的 23000）

vim /etc/sysconfig/iptables
	添加如下端口行：
	-A INPUT -m state --state NEW -m tcp -p tcp --dport 23000 -j ACCEPT

重启防火墙：
service iptables restart

⑤ 启动 Storage
启动Storage前确保Tracker是启动的。初次启动成功，会在 /ljzsg/fastdfs/storage 目录下创建 data、 logs 两个目录

可以用这种方式启动
/etc/init.d/fdfs_storaged start

也可以用这种方式，后面都用这种
service fdfs_storaged start

查看 Storage 是否成功启动，23000 端口正在被监听，就算 Storage 启动成功
在这里插入图片描述
⑥关闭Storage命令

service fdfs_storaged stop

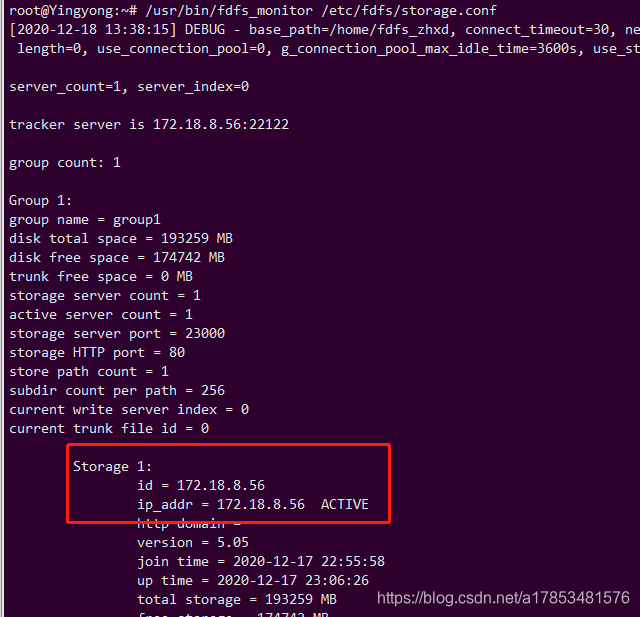

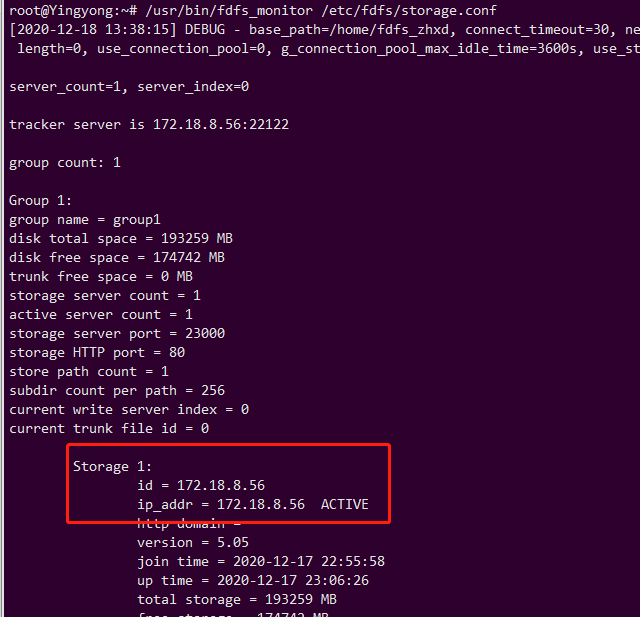

⑦查看Storage和Tracker是否在通信

/usr/bin/fdfs_monitor /etc/fdfs/storage.conf

在这里插入图片描述
⑧设置 Storage 开机启动

chkconfig fdfs_storaged on

或者：
vim /etc/rc.d/rc.local
	加入配置：
	/etc/init.d/fdfs_storaged start

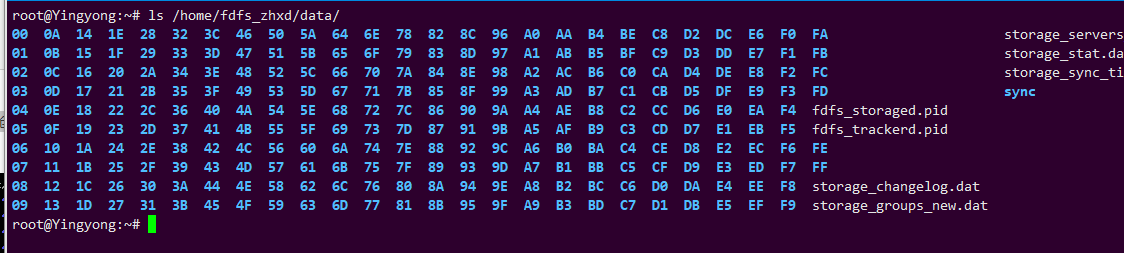

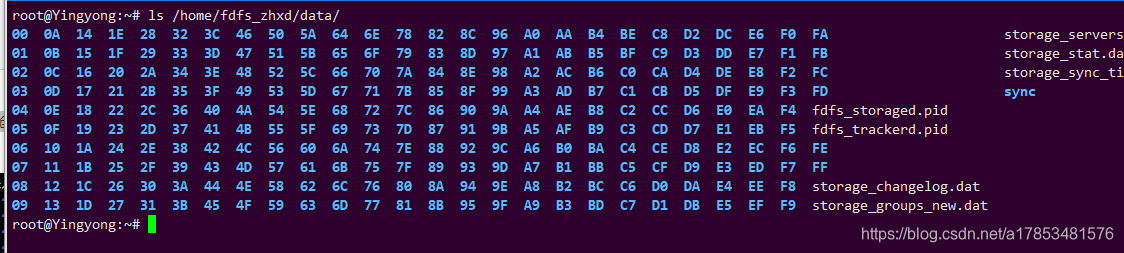

⑨ Storage 目录
同 Tracker，Storage 启动成功后，在base_path 下创建了data、logs目录，记录着 Storage Server 的信息。
在 store_path0 目录下，创建了N*N个子目录
在这里插入图片描述

6、文件上传测试

① 修改 Tracker 服务器中的客户端配置文件

cd /etc/fdfs
cp client.conf.sample client.conf
vim client.conf

修改如下配置即可，其它默认。

# Client 的数据和日志目录
base_path=/home/fdfs_zhxd/

# Tracker端口
tracker_server=172.18.8.56:22122

② 上传测试

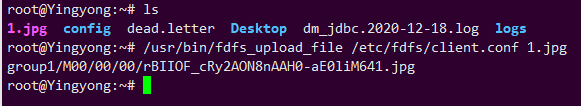

在linux内部执行如下命令上传 1.jpg 图片

/usr/bin/fdfs_upload_file /etc/fdfs/client.conf 1.jpg

上传成功后返回文件ID号: group1/M00/00/00/rBIIOF_cRy2AON8nAAH0-aE0liM641.jpg
在这里插入图片描述

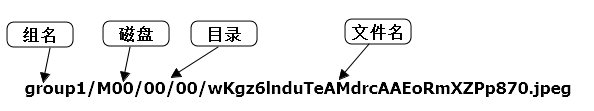

返回的文件ID由group、存储目录、两级子目录、fileid、文件后缀名（由客户端指定，主要用于区分文件类型）拼接而成

三、安装Nginx

1、安装nginx所需环境

① gcc 安装

yum install gcc-c++

② PCRE pcre-devel 安装

yum install -y pcre pcre-devel

③ zlib 安装

yum install -y zlib zlib-devel

④ OpenSSL 安装

yum install -y openssl openssl-devel

⑤凝思系统安装方式

apt-get install libpcre3 libpcre3-dev libpcrecpp0v5 libssl-dev zlib1g-dev

2、安装Nginx

① 下载nginx和解压

cd /usr/local/src
wget http://nginx.org/download/nginx-1.16.1.tar.gz
tar zxf nginx-1.16.1.tar.gz

②编译安装

cd nginx-1.16.1
./configure
make && make install

③设置开机启动

vim /etc/rc.local
	添加一行：
	/usr/local/nginx/sbin/nginx

设置执行权限
chmod 755 rc.local

④防火墙中打开Nginx端口,默认的80,添加后就能在本机使用80端口访问了

vim /etc/sysconfig/iptables
	添加如下端口行：
	-A INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT

重启防火墙：
service iptables restart

3、访问文件

简单的测试访问文件
① 修改nginx.conf

vim /usr/local/nginx/conf/nginx.conf
	添加如下行，将 /group1/M00 映射到 /home/fdfs_zhxd/
    location /group1/M00 {
        root   /home/fdfs_zhxd/ ;
    }

重启nginx
/usr/local/nginx/sbin/nginx -t
/usr/local/nginx/sbin/nginx -s reload

4、安装配置Nginx模块

1、安装配置Nginx模块
① fastdfs-nginx-module 模块说明
FastDFS 通过 Tracker 服务器，将文件放在 Storage 服务器存储，但是同组存储服务器之间需要进行文件复制，有同步延迟的问题。
假设 Tracker 服务器将文件上传到了 192.168.51.128，上传成功后文件 ID已经返回给客户端。
此时 FastDFS 存储集群机制会将这个文件同步到同组存储 192.168.51.129，在文件还没有复制完成的情况下，客户端如果用这个文件 ID 在 192.168.51.129 上取文件,就会出现文件无法访问的错误。
而 fastdfs-nginx-module 可以重定向文件链接到源服务器取文件，避免客户端由于复制延迟导致的文件无法访问错误。
② 下载 fastdfs-nginx-module、解压

下载
wget https://github.com/happyfish100/fastdfs-nginx-module/archive/5e5f3566bbfa57418b5506aaefbe107a42c9fcb1.zip

解压
unzip 5e5f3566bbfa57418b5506aaefbe107a42c9fcb1.zip

重命名
mv fastdfs-nginx-module-5e5f3566bbfa57418b5506aaefbe107a42c9fcb1  fastdfs-nginx-module-master

③ 配置Nginx
在nginx中添加模块

先停掉nginx服务
/usr/local/nginx/sbin/nginx -s stop

进入解压包目录
cd /usr/local/src/nginx-1.16.1/

添加模块
./configure --add-module=/usr/local/src/fastdfs-nginx-module-master/src

重新编译、安装
make && make install

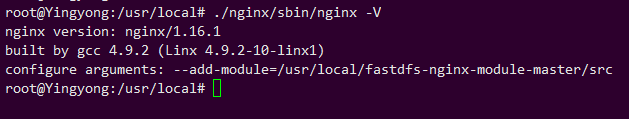

④ 查看Nginx的模块

/usr/local/nginx/sbin/nginx -V

在这里插入图片描述
看到上图说明安装成功。

⑤复制 fastdfs-nginx-module 源码中的配置文件到/etc/fdfs 目录，并修改

cd /usr/local/fastdfs-nginx-module-master/src
cp mod_fastdfs.conf /etc/fdfs/

修改如下配置，其它默认

# Tracker Server
tracker_server=172.18.8.56:22122

# StorageServer 默认端口
storage_server_port=23000

# 如果文件ID的uri中包含/group**，则要设置为true
url_have_group_name = true

# Storage 配置的store_path0路径，必须和storage.conf中的一致
store_path0=/home/fdfs_zhxd

⑥ 复制 FastDFS 的部分配置文件到/etc/fdfs 目录

cd /usr/local/fastdfs-5.05/conf/
cp anti-steal.jpg http.conf mime.types /etc/fdfs/

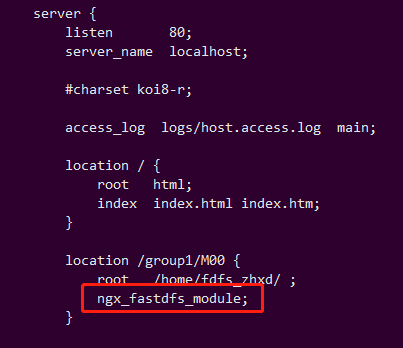

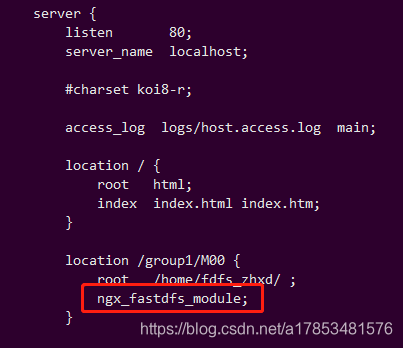

⑦ 配置nginx，修改nginx.conf
在80端口下添加fastdfs-nginx模块

location /group1/M00 {
    root   /home/fdfs_zhxd/ ;
    ngx_fastdfs_module;
}

在这里插入图片描述
注意：

listen 80 端口值是要与 /etc/fdfs/storage.conf 中的 http.server_port=80 (前面改成80了)相对应。如果改成其它端口，则需要统一，同时在防火墙中打开该端口。
location 的配置，如果有多个group则配置location ~/group([0-9])/M00 ，没有则不用配group。

⑧启动nginx

/usr/local/nginx/sbin/nginx

打印出如下配置就是成功

⑨地址栏能访问

http://172.18.8.56/group1/M00/00/00/rBIIOF_cRy2AON8nAAH0-aE0liM641.jpg

四、Java客户端

1、首先需要搭建 FastDFS 客户端Java开发环境

2、客户端API

五、权限控制
