RocketMQ 内容详解【二、RocketMQ 机制篇（核心特性与原理）】

第二章 · RocketMQ 机制篇（核心特性与原理）

2.1 消息存储机制

2.1.1 存储架构概览

RocketMQ 的消息存储是统高吞吐和可靠性的核心。存储架构主要由三部分组成：CommitLog、ConsumeQueue 和 IndexFile。

模块	功能
CommitLog	消息的物理存储，顺序写磁盘，保证高吞吐
ConsumeQueue	消息逻辑索引，用于 Consumer 快速定位消息
IndexFile	Key 索引文件，用于根据消息 key 快速检索消息

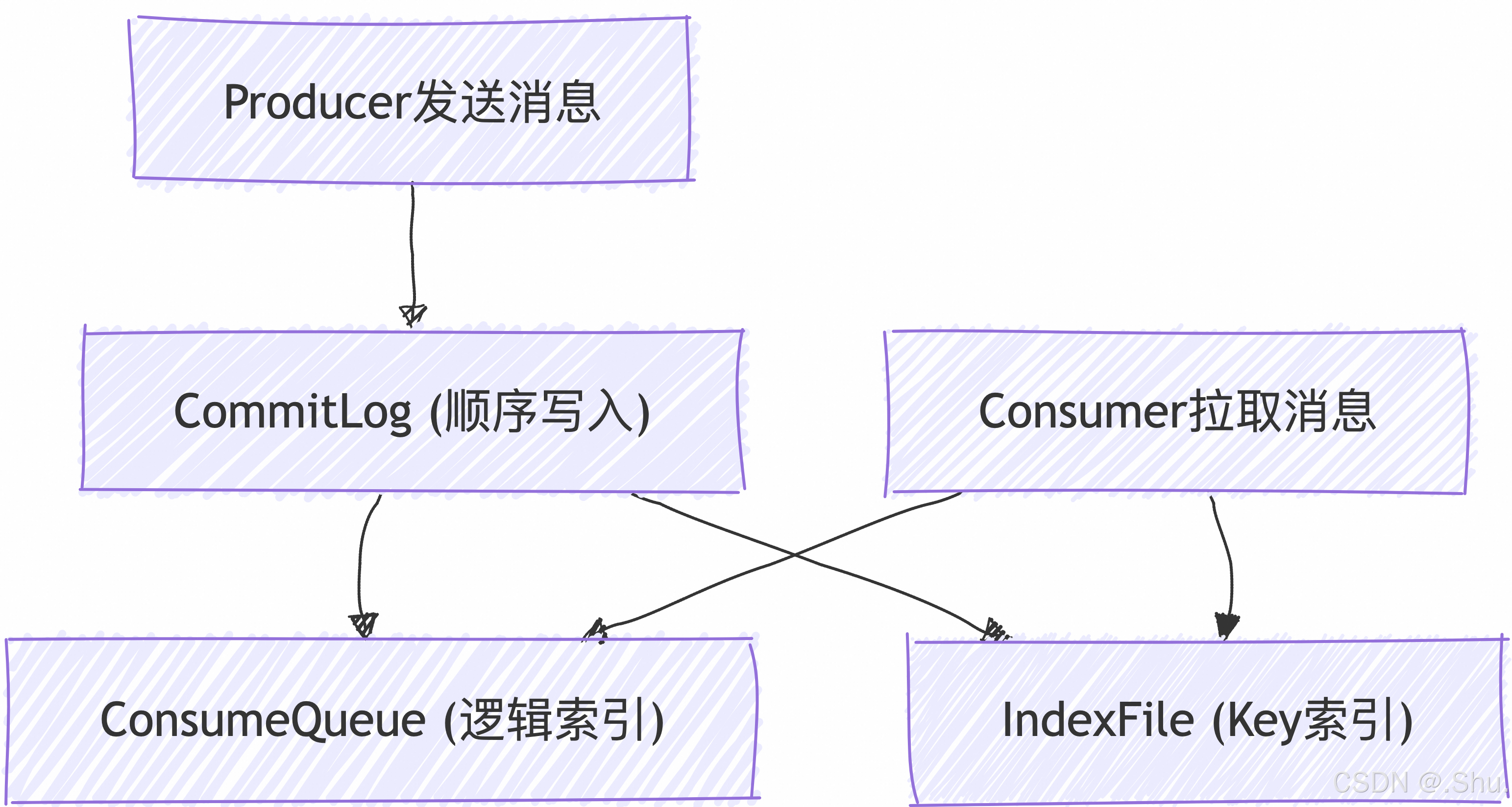

整体架构如下：

每个模块的设计目标都是 高性能、高可靠和可扩展。

---

2.1.2 CommitLog 设计

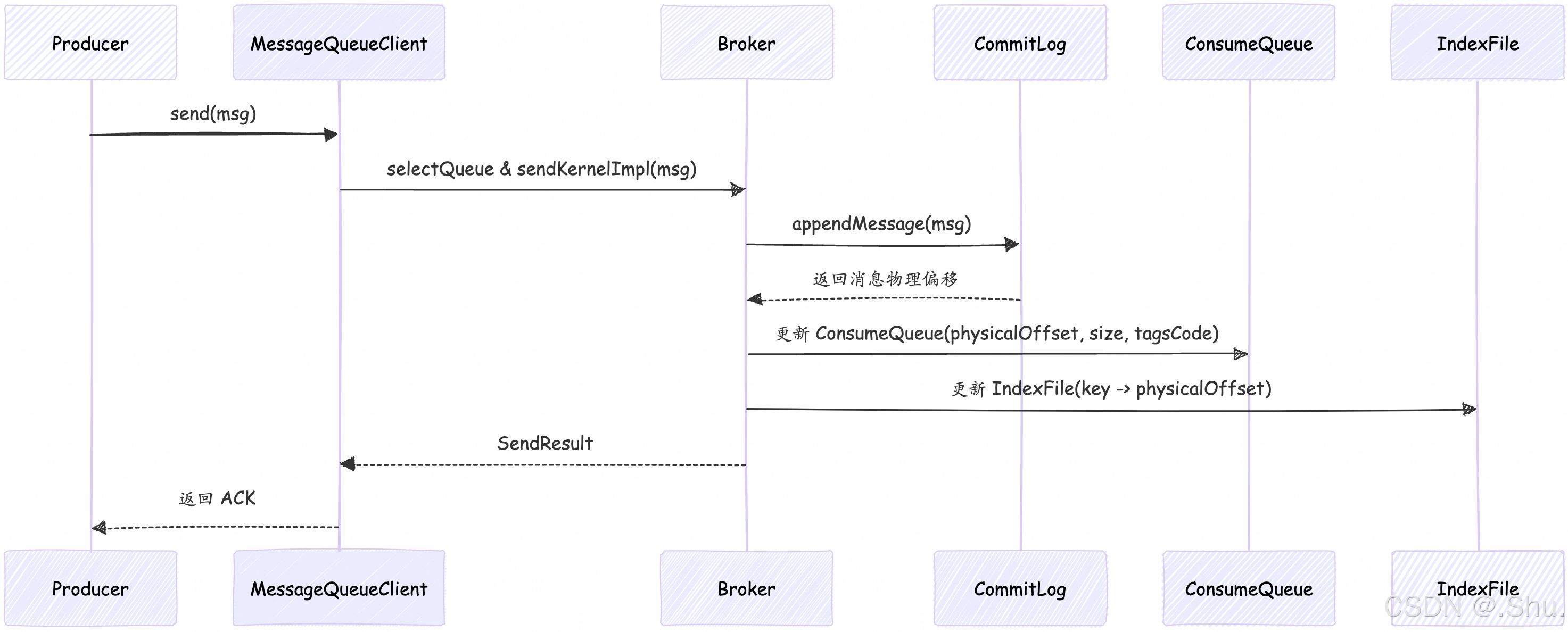

CommitLog 消息写入流程

源码解析：

1. DefaultMQProducer.send() 调用 sendKernelImpl()
2. sendKernelImpl() 会查询 Topic 路由信息 (tryToFindTopicPublishInfo)
3. Broker 的 CommitLog.appendMessage() 顺序写入文件
4. ConsumeQueue 使用 逻辑队列映射 CommitLog 物理偏移
5. IndexFile 根据消息 Key 建立倒排索引
6. Producer 收到 ACK 后完成发送流程

顺序写磁盘

• CommitLog 使用 MappedFile 映射磁盘文件，每个文件默认 1G
• 消息顺序追加写入，避免随机磁盘 I/O
• 每条消息使用 AppendMessageCallback 进行序列化后写入

零拷贝机制

• 使用 FileChannel.transferTo() 实现从内存映射文件到网络缓冲区的零拷贝
• 数据在内存和网络之间无需多次复制，提高发送吞吐

消息结构（源码 MessageExtEncoder）

int totalSize;        // 消息总长度
int magicCode;        // 魔数校验
int bodyCRC;          // 消息体CRC校验
int queueId;          // 队列ID
long queueOffset;     // 队列偏移
long physicalOffset;  // 物理偏移
long sysFlag;         // 系统标记
long bornTimestamp;   // 消息生成时间
long storeTimestamp;  // 存储时间
int bodyLength;       // 消息体长度
byte[] body;          // 消息体

刷盘策略

• 同步刷盘（SYNC_FLUSH）：Producer 等待 Broker 写入磁盘确认
• 异步刷盘（ASYNC_FLUSH）：Broker 异步写磁盘，提高吞吐，但可能丢失最后几条消息

---

2.1.3 ConsumeQueue 设计

• 逻辑队列：每个 Topic + Queue 对应一个 ConsumeQueue 文件
• 索引结构：每条索引 20 字节，包括物理偏移、消息长度和 tagCode
• 作用：Consumer 通过 ConsumeQueue 查找消息在 CommitLog 的偏移，然后拉取消息
• 文件结构：顺序追加，每条索引固定长度，支持快速二分查找

源码解析：

• Consumer 可以是 Push 模式或 Pull 模式，本质仍是 Pull 拉取
• Broker 通过 ConsumeQueue 快速找到消息物理偏移
• 然后从 CommitLog 中读取消息内容
• 消费成功后，Consumer 调用 ackMessage 更新消费进度

源码片段（存储索引）示意：

public boolean putMessagePositionInfoWrapper(final long offset, final int size, final long tagsCode, final long storeTimestamp, final long bitMap) {
    // 生成索引条目
    // 写入逻辑队列文件
}

---

2.1.4 IndexFile 设计

• Key 索引：支持根据业务 key 快速检索消息
• 文件结构：Hash(key) → 链表 → CommitLog 偏移
• 索引更新：每条消息写入 CommitLog 时同步更新 IndexFile

源码关键类：IndexService，提供查询接口 queryOffset(topic, key)

---

2.2 消息发送与消费流程

2.2.1 消息发送方式

RocketMQ 支持三种发送模式：

模式	特点	使用场景
同步发送	Producer 等待 Broker ACK	高可靠场景，如支付消息
异步发送	Producer 通过回调接收 ACK	高吞吐场景，如日志收集
单向发送	Producer 不等待 ACK	高性能但不可靠，如统计数据

源码调用链：

public SendResult send(final Message msg) throws MQClientException, RemotingException {
    TopicPublishInfo publishInfo = this.tryToFindTopicPublishInfo(msg.getTopic());
    MessageQueue mq = selectOneMessageQueue(publishInfo);
    sendKernelImpl(msg, mq, communicationMode, sendCallback);
}

---

2.2.2 消费模式：Push / Pull

• Pull 模式：Consumer 主动拉取消息，可以控制消费速率和并发
• Push 模式：Broker 将消息“推送”给 Consumer，本质上仍是 Pull + 长轮询

消息流序列图：

---

2.2.3 消息重试与幂等性

• 重试机制：消费失败消息进入重试队列，消费端需要幂等处理
• 重试次数配置：maxReconsumeTimes
• 延迟队列：重试消息根据延迟等级延迟重新投递

---

2.3 消息顺序与事务消息

2.3.1 顺序消息实现原理

• 局部顺序：Queue 级别顺序保证
• 线程绑定：Consumer 每个线程消费一个 Queue

源码解析：

• Producer 通过业务 Key 计算 QueueId，保证同一业务 Key 消息发送到同一队列

• Broker 保证顺序写 CommitLog 与 ConsumeQueue

• Consumer 同线程顺序消费队列消息

• 源码示意：

int queueId = Math.abs(key.hashCode()) % topicPublishInfo.getMessageQueueList().size();
send(msg, queueId);

---

2.3.2 事务消息（半消息机制）

• 半消息：Producer 发送事务消息到 Broker，消费者不可见
• 事务回查：Broker 定期检查未提交的事务消息，调用 Producer 回查接口
• 源码流程：

源码解析：

1. sendMessageInTransaction() 发送半消息到 Broker
2. Broker 将消息标记为 HALF，暂不对 Consumer 可见
3. Producer 执行本地事务逻辑
4. TransactionManager 根据执行结果通知 Broker 提交或回滚
5. Broker 定期回查未提交事务，确保消息最终一致性

sendMessage(MessageType.HALF_MSG)
checkTransactionState(HALF_MSG)

• 提交或回滚：Producer 根据业务执行结果调用 commit 或 rollback

---

2.4 消息过滤与路由机制

源码解析：

1. Consumer 通过 NameServer 获取路由信息
2. Broker 根据 ConsumeQueue 中 tagsCode 或 SQL92 表达式过滤消息
3. Consumer 只接收匹配的消息

2.4.1 Tag 与 SQL92 过滤

• Tag：轻量级过滤，可在 Broker 端快速匹配
• SQL92：复杂过滤，支持消息属性表达式
• Broker 可在 ConsumeQueue 先做 Tag 过滤，再在 Consumer 做 SQL92 过滤

---

2.4.2 NameServer 与路由发现

• 轻量级服务发现，维护 Topic 与 Broker 的映射
• Producer / Consumer 查询路由：

public TopicRouteData getRouteInfoFromNameServer(String topic)

• 支持 Broker 动态上下线，Producer 路由自动更新

---

2.5 消息重试与死信队列（DLQ）

源码解析：

• Broker 内部维护多个延迟队列
• 消费失败消息根据 delayLevel 放入相应队列
• Consumer 重试拉取
• 超过 maxReconsumeTimes 的消息进入 DLQ，便于人工处理或补偿

---

2.5.1 重试策略

• 消费失败消息进入重试队列，延迟投递

• 延迟队列：

  • 延迟等级 1~18 对应不同时间间隔
  • Broker 根据 delayLevel 调整消息投递时间

• 源码逻辑：

int delayLevel = computeDelayLevel(reconsumeTimes);
putMessageToDelayQueue(msg, delayLevel);

---

2.5.2 DLQ 存储与处理

• 超过最大重试次数消息进入死信队列（DLQ）
• Consumer 可定期扫描 DLQ 进行补偿处理

---

2.6 总结

• RocketMQ 存储机制：CommitLog 顺序写 + 零拷贝、ConsumeQueue 逻辑索引、IndexFile Key 索引
• 消息发送与消费：同步/异步/单向发送，Push/Pull 消费模式，重试与幂等性
• 顺序与事务消息：Queue 级顺序保证，半消息 + 回查机制实现事务消息
• 消息过滤与路由：Tag/SQL92 过滤，NameServer 路由发现
• 重试与死信队列：延迟队列 + DLQ 保障可靠性

本章内容为源码级、机制原理级全面解析，为深入理解 RocketMQ 消息传输、存储和消费流程奠定基础。
