blktrace和blkparse 这一对非常有用的工具，它可以跟踪Linux block层的I/O操作，我之前在ChinaUnix的博客中写过一篇文章介绍blktrace的使用，但是这个工具提供了大量的原始数据，很多高阶的工具都是基于blktrace和blkparse 提供的数据，进行处理，得到更高阶的数据或者统计。本文提到的ioprof是如此，seekwatcher工具也是如此。

本文我们介绍ioprof这个工具。

ioprof的安装

前言也介绍了，ioprof依赖 blktrace和blkparse，因此需要安装：

• blktrace
• blkparse
• fdisk



---

blktrace分析IO

上一节介绍iostat的时候，我们心心念念希望得到块设备处理io的service time，而不是service time + wait time，因为对于评估一个磁盘或者云磁盘而言，service time才是衡量磁盘性能的核心指标和直接指标。很不幸iostat无法提供这个指标，但是blktrace可以。

blktrace是一柄神器，很多工具都是基于该神器的：ioprof，seekwatcher，iowatcher，这个工具基本可以满足我们的对块设备请求的所有了解。

blktrace的原理

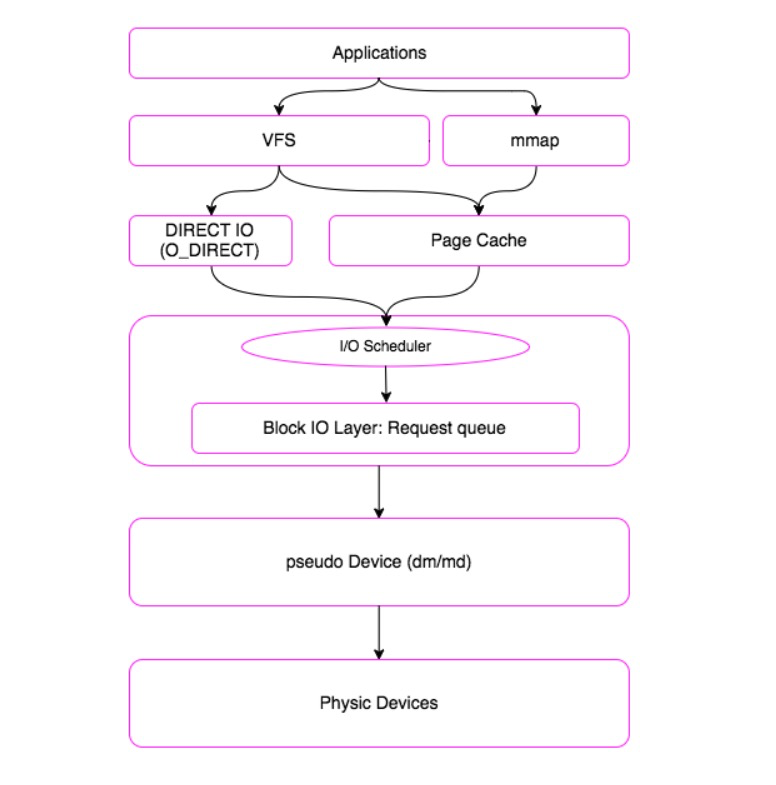

一个I/O请求，从应用层到底层块设备，路径如下图所示：

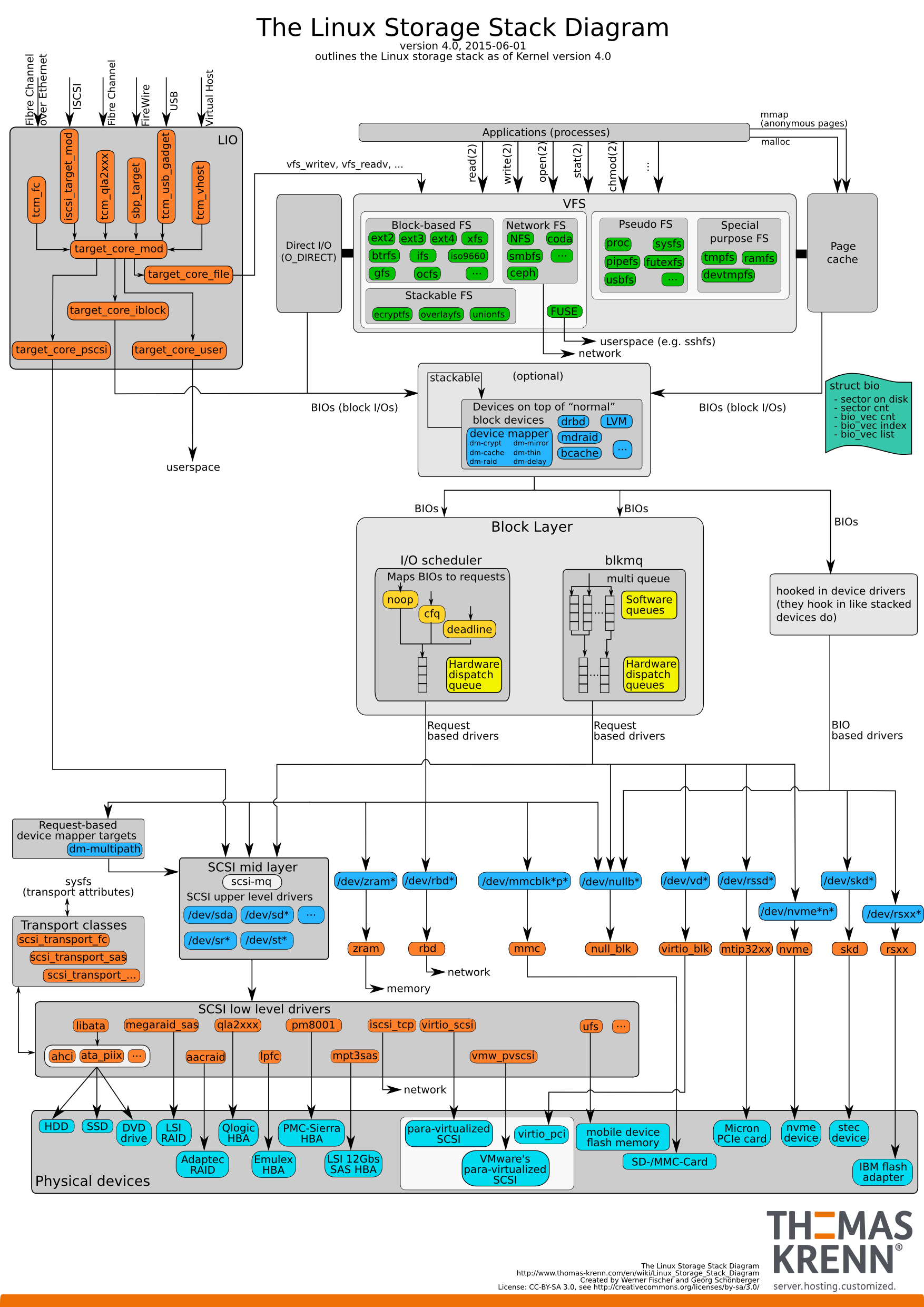

 从上图可以看出IO路径是很复杂的。这么复杂的IO路径我们是无法用短短一篇小博文介绍清楚的。我们将IO路径简化一下：



一个I/O请求进入block layer之后，可能会经历下面的过程：

• Remap: 可能被DM(Device Mapper)或MD(Multiple Device, Software RAID) remap到其它设备
• Split: 可能会因为I/O请求与扇区边界未对齐、或者size太大而被分拆(split)成多个物理I/O
• Merge: 可能会因为与其它I/O请求的物理位置相邻而合并(merge)成一个I/O
• 被IO Scheduler依照调度策略发送给driver
• 被driver提交给硬件，经过HBA、电缆（光纤、网线等）、交换机（SAN或网络）、最后到达存储设备，设备完成IO请求之后再把结果发回。

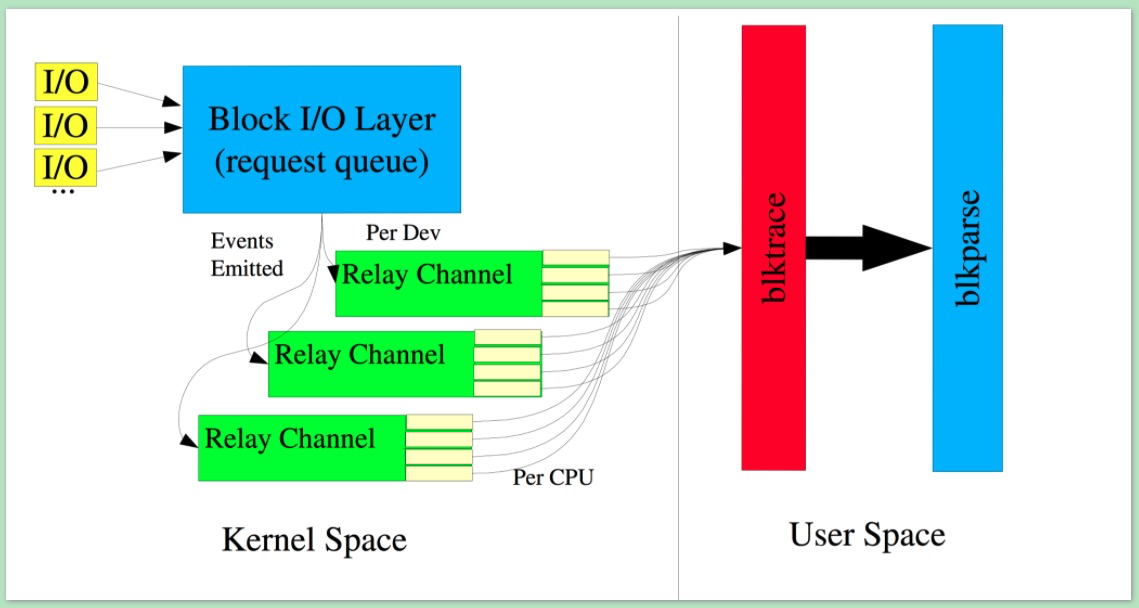

blktrace 能够记录下IO所经历的各个步骤:







我们一起看下blktrace的输出长什么样子：



• 第一个字段：8,0 这个字段是设备号 major device ID和minor device ID。
• 第二个字段：3 表示CPU
• 第三个字段：11 序列号
• 第四个字段：0.009507758 Time Stamp是时间偏移
• 第五个字段：PID 本次IO对应的进程ID
• 第六个字段：Event，这个字段非常重要，反映了IO进行到了那一步
• 第七个字段：R表示 Read， W是Write，D表示block，B表示Barrier Operation
• 第八个字段：223490+56，表示的是起始block number 和 number of blocks，即我们常说的Offset 和 Size
• 第九个字段： 进程名

其中第六个字段非常有用：每一个字母都代表了IO请求所经历的某个阶段。

Q – 即将生成IO请求
|
G – IO请求生成
|
I – IO请求进入IO Scheduler队列
|
D – IO请求进入driver
|
C – IO请求执行完毕

注意，整个IO路径，分成很多段，每一段开始的时候，都会有一个时间戳，根据上一段开始的时间和下一段开始的时间，就可以得到IO 路径各段花费的时间。

注意，我们心心念念的service time，也就是反应块设备处理能力的指标，就是从D到C所花费的时间，简称D2C。

而iostat输出中的await，即整个IO从生成请求到IO请求执行完毕，即从Q到C所花费的时间，我们简称Q2C。

我们知道Linux 有I/O scheduler，调度器的效率如何，I2D是重要的指标。

注意，这只是blktrace输出的一个部分，很明显，我们还能拿到offset和size，根据offset，我们能拿到某一段时间里，应用程序都访问了整个块设备的那些block，从而绘制出块设备访问轨迹图。

另外还有size和第七个字段（Read or Write），我们可以知道IO size的分布直方图。对于本文来讲，我们就是要根据blktrace来获取这些信息。

blktrace、blkparse和btt

我们接下来简单介绍这些工具的使用，其中这三个命令都是属于blktrace这个包的，他们是一家人。

首先通过如下命令，可以查看磁盘上的实时信息：

 blktrace -d /dev/sdb -o – | blkparse -i –

这个命令会连绵不绝地出现很多输出，当你输入ctrl＋C的时候，会停止。

当然了，你也可以先用如下命令采集信息，待所有信息采集完毕后，统一分析所有采集到的数据。搜集信息的命令如下：

blktrace -d /dev/sdb

注意，这个命令并不是只输出一个文件，他会根据CPU的个数上，每一个CPU都会输出一个文件，如下所示：











---
