链路层的MTU, 传输层的TCP的MSS 分段，传输层的UDP没有MSS，UDP在网络层根据MTU分片

https://blog.csdn.net/yao5hed/article/details/81288072?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-2.nonecase&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-2.nonecase



















链路层的一个作用就是数据成帧，帧包括了head和data，而data有大小限制，就是常说的MTU，对以太网来说是1500字节。

data包括了上层的网络层head和传输层head，这两个head共占了40字节，剩下的数据大小不能超过1460字节，也就是MMS【数据净荷】。

以太网MTU值为1500字节，802.3的MTU值为1492字节。

MSS

最大分段长度（Maximum Segment Size）是TCP协议头部的一个选项，MSS是指TCP报文能够携带的最大数据长度，单位为字节。











• 分段 Segment

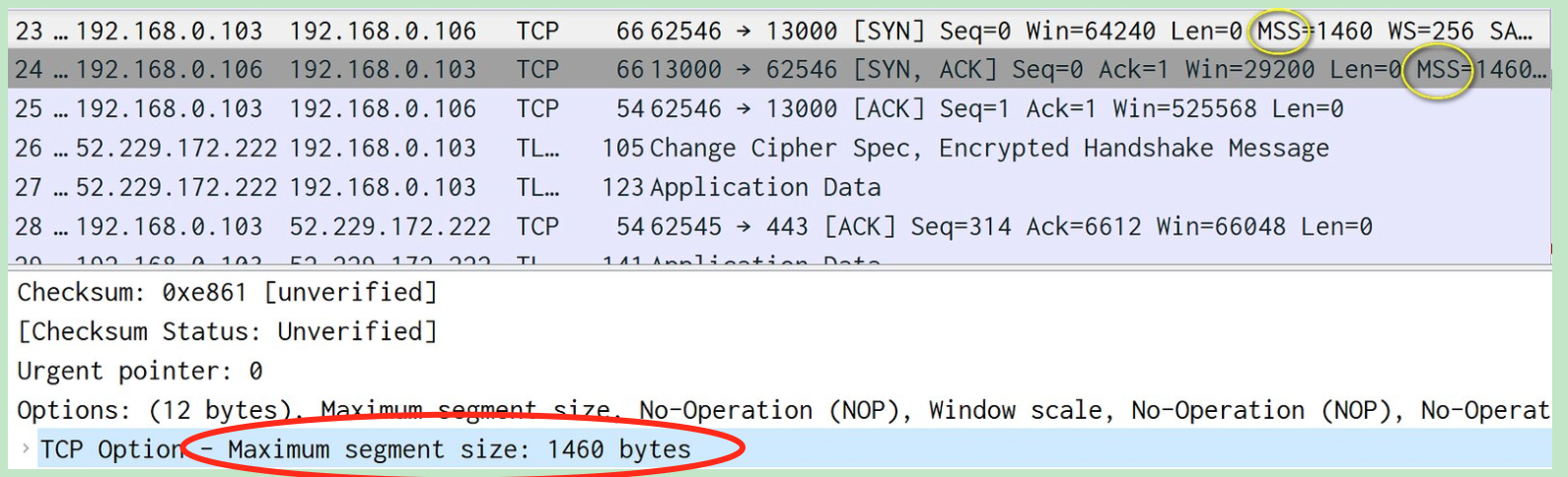

MSS是TCP数据包每次能够传输的最大数据分段，TCP报文段的长度大于MSS时，要进行分段传输。TCP协议在建立连接的时候通常要协商双方的MSS值，这是在三次握手的前两次实现的，两端会在首部写入MSS选项，即Option部分，最终取二者的提出的MSS的较小值，经常是1460。在wireshark中能看到:







也就是说TCP连接根据MSS要在传输层进行分段(Segment)与重组。



• 分片 Fragment

再看网络层，这一层涉及到了分片(Fragment)问题。一个IP数据报在以太网中传输，如果它的长度大于MTU，就要进行分片传输，使得每片数据报的长度小于MTU。分片传输的IP数据报不一定按序到达，但IP首部中的信息能让这些数据报片按序组装。IP数据报的分片与重组是在网络层进完成的。

这样TCP连接的特点就出现了：因为在传输层根据MSS进行了分段，使得每个数据包小于MSS，那到了链路层肯定也是小于MTU的，这样就不必在网络层进行分片了。

IP分片用于UDP和ICMP等协议，因为它们不会在传输层分段。



IP数据报分片后，只有第一片带有UDP首部或ICMP首部，其余的分片只有IP头部，到了目标主机而不是下一站后根据IP头部中的信息在网络层进行重组。

TCP报文段的每个分段中都有TCP首部，到了对端后根据TCP首部的信息在传输层进行重组。

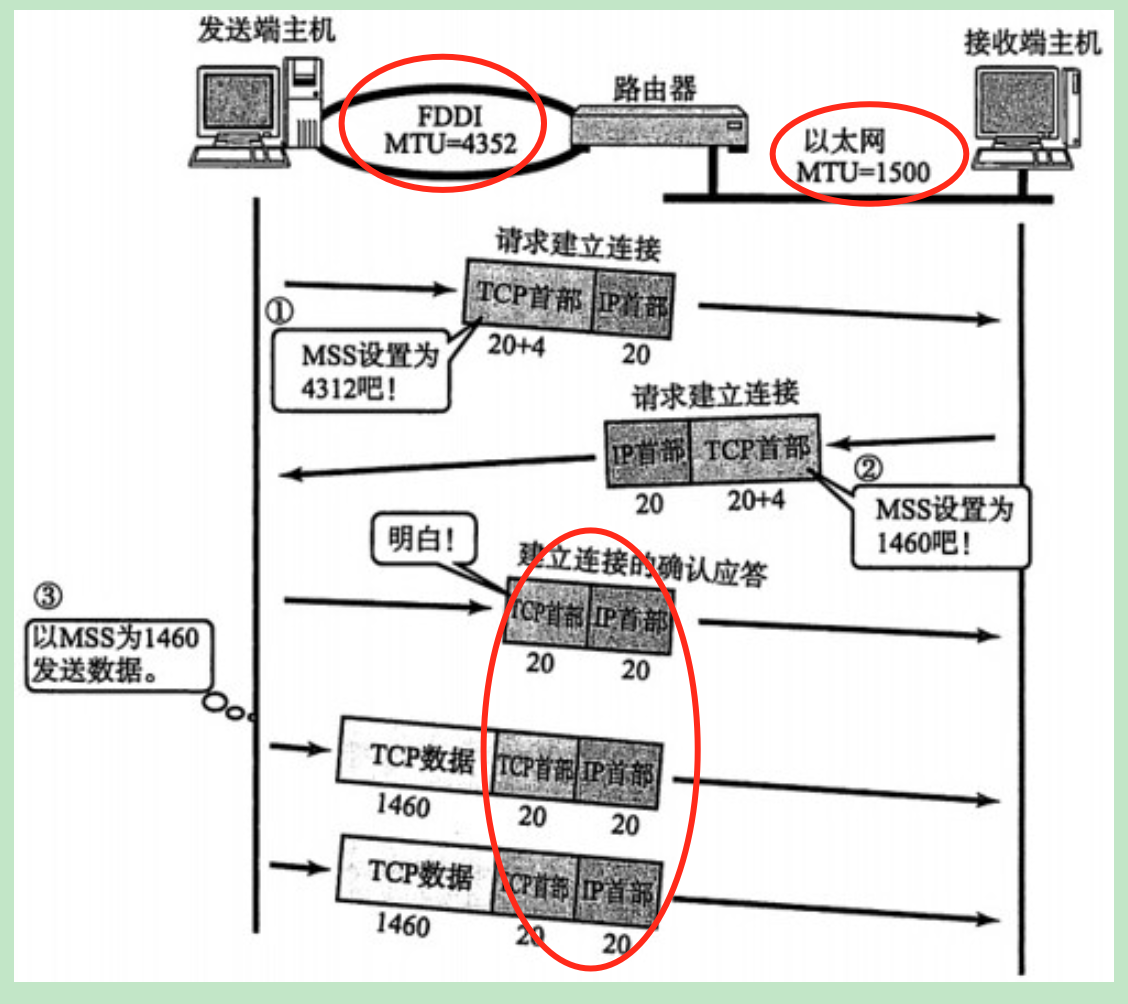

• TCP的分段传输：

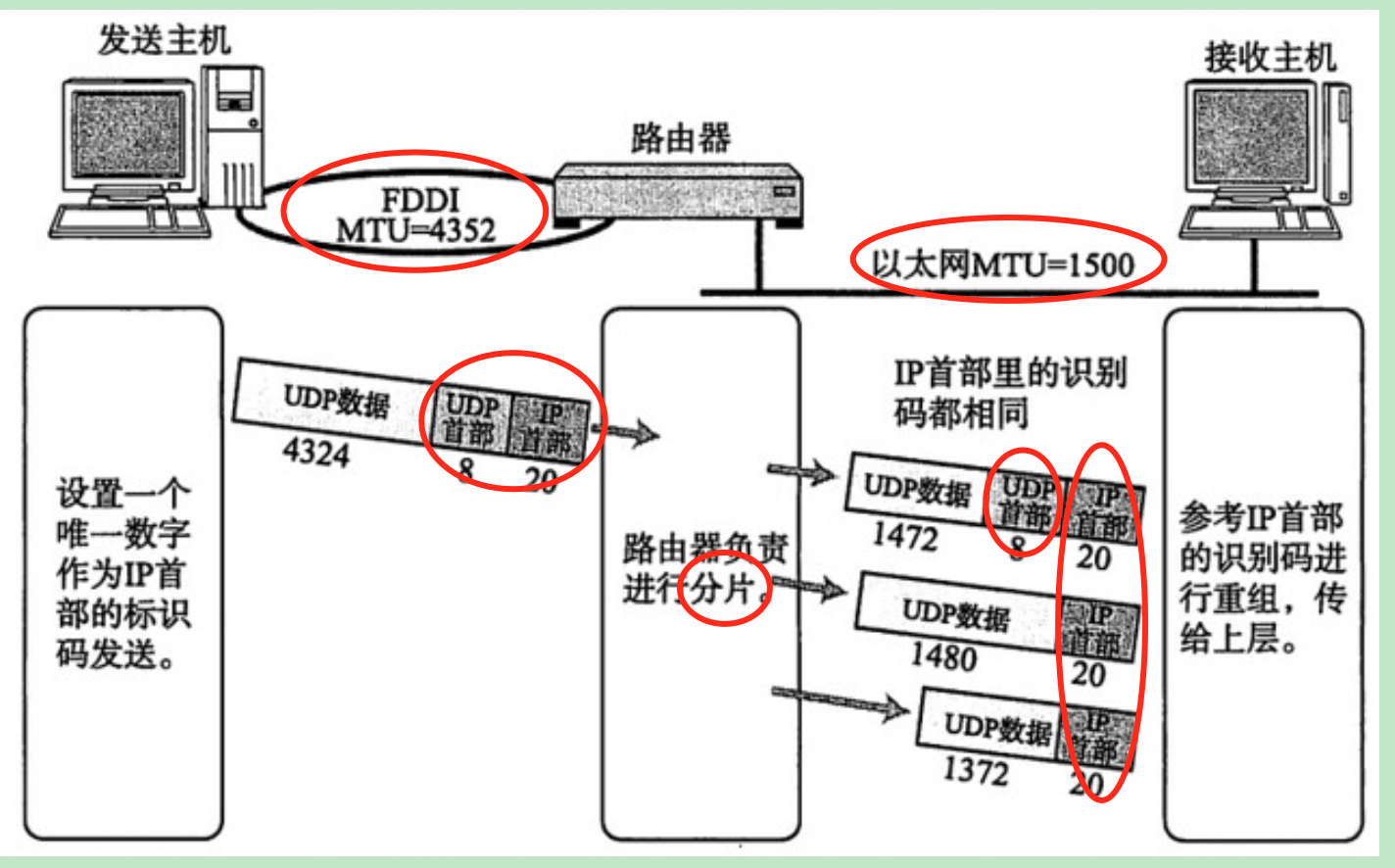

UDP的分片传输：







网络通信尽可能避免IP分片【网络层】，原因：
- 负责IP分片的主机、路由器会花费很多CPU资源处理分片，同时负责重组分片的主机、路由器需要更多的CPU资源。
- 分片中，如果某个片丢失，会造成整个IP数据报作废，需要重新传整个数据报，而IP层本身没有超时重传机制，由更高层（比如TCP）来负责超时和重传。

TCP避免IP分片的方法一个是上面说的TCP分段，另一个是路径MTU。

=========

https://blog.csdn.net/renwotao2009/article/details/51488596

MTU与IP分片

不论何种协议的链路层，都会对网络分组的长度有一个限制，因此提出了MTU的概念。如以太网的的MTU值为1500字节，若IP层（网络层）的报文长度大于MTU值时，IP报文就会被分片成小于或等于MTU值的报文。IP头部【网络层】也对IP报文分片做了支持

由IP包的总长度为16位（2字节）字段可知IP报文的最大长度为65535字节。3位标志位（ 0、DF、MF）中DF（Don’t Fragment）和MF（More Fragment） 以及13位的片偏移来IP报文的分片和重组。

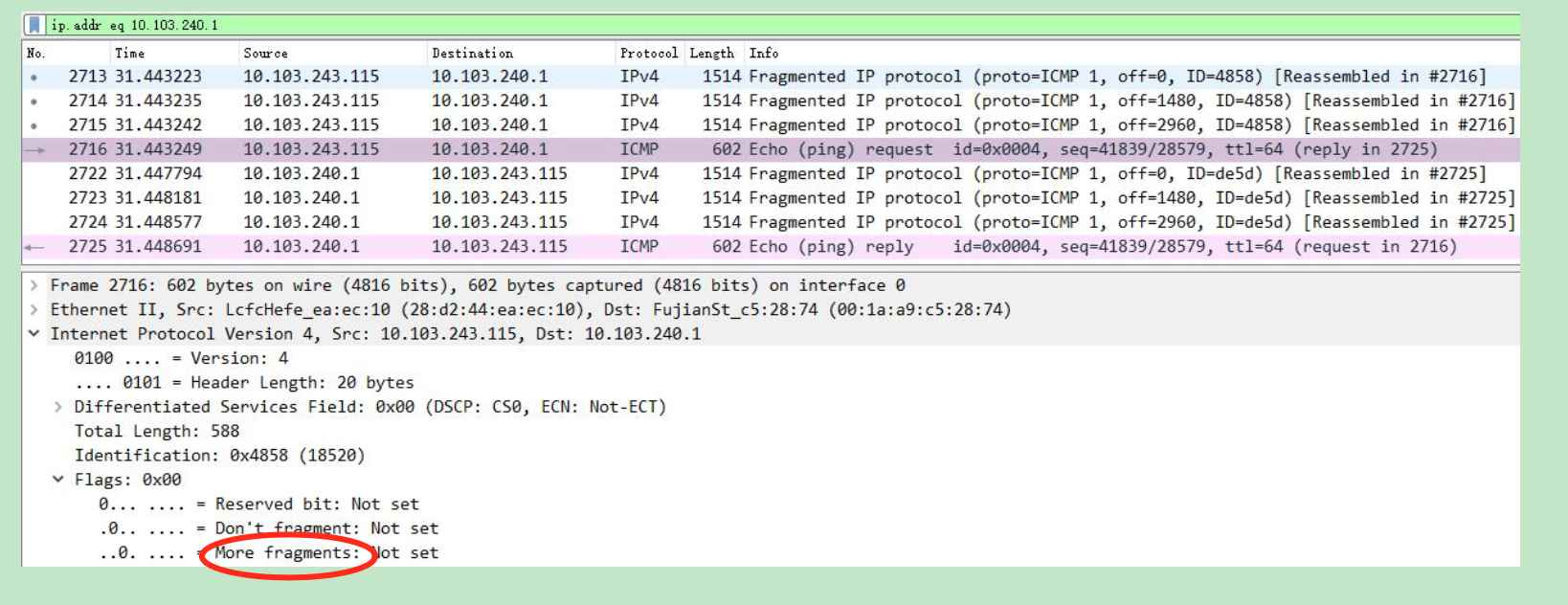

下图所示的最后一个分片，即第2716号包，它包含了一个More fragment = 0的Flag，表示最后一个分片，因此接收方可以开始重组。





而其他的分片比如第2715号包包含一个More fragment = 1的Flag，如下图所示，因此接收方知道后续还有更多的分片，所以先缓存着不重组。

IP分片导致的网络攻击方式就是持续发送More fragment为1的包，导致接收方一直缓存分片，从而耗尽内存。





IP分片的缺点
IP分片可以导致网络攻击，如上所述。

这种IP层的分片效率是很差的，因为必须所有分片都到达才能重组成一个包，其中任何一个分片丢失了，都必须重发所有分片。所以，TCP层会试图避免IP层执行数据报分片【通过传输层的TCP的MSS进行分组】。

• MSS与TCP分组

TCP【传输层】可以避免被发送方分片，它主动把数据分成小段再交给网络层。最大的分段大小（MSS）相当于MTU刨去IP头和TCP头之后的代销，所以一个MSS恰好装进MTU中。

注：建议使用wireshark查看。有时TCP头不只20字节，可能包含一些TCP options，使MSS值减小，以真实情况为准。

TCP在建立连接时进行三次握手，前两个握手包中双方互相声明自己的MSS，客户端声明MSS=8960，服务器端声明了MSS=1460。

三次握手之后，客户端的MTU值比服务器端大，如果发送一个9000字节的包过去可能被分片或丢弃。因此客户端会把自己的MSS也降到1460字节。【这是传输层的分组，跟应用层的发送数据的大小没有关系。】



注：UDP没有MSS的概念，其数据包全部交给网络层，所以可能被分片。分片和重组都会影响性能。如果某种应用环境忽略质量，追求传输速度，那么UDP就是一个选择。

语音传输符合这种情况，它在乎的不是音质而是延迟。

参考
1 Maximum segment size
2 高性能网络编程2—-TCP消息的发送
3 WireShark网络分析的艺术
————————————————



=========

TCP的MSS(Maximum Segment Size，最大报文段长度)决定的，TCP在发起连接的第一个报文的TCP头里通过MSS这个可选项告知对方本端能够接收的最大报文（当然，这个大小是TCP净荷的大小），以太网上这个值一般设置成1460，因为1460Byte净荷+20Byte TCP头+20Byte IP头 ＝ 1500字节，正好符合链路层最大报文的要求。



至于收到一个报文后如何确定它是一个"TCP segment"？如果有几个报文的ACK序号都一样，并且这些报文的Sequence Number都不一样，并且后一个Sequence Number为前一个Sequence Number加上前一个报文大小再加上1的话，肯定是TCP segment了，对于没有ACK标志时，则无法判断。
