网络层

目录

• 网络层
• IP数据包格式
• ICMP
• ARP

网络层

• 寻址
• 选择最佳路径

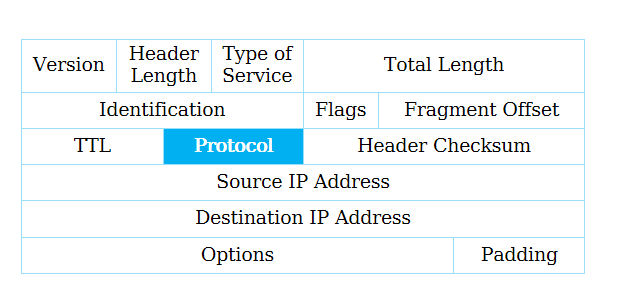

IP数据包格式

网络层：ip头部+tcp/udp头部+上层数据==>数据包

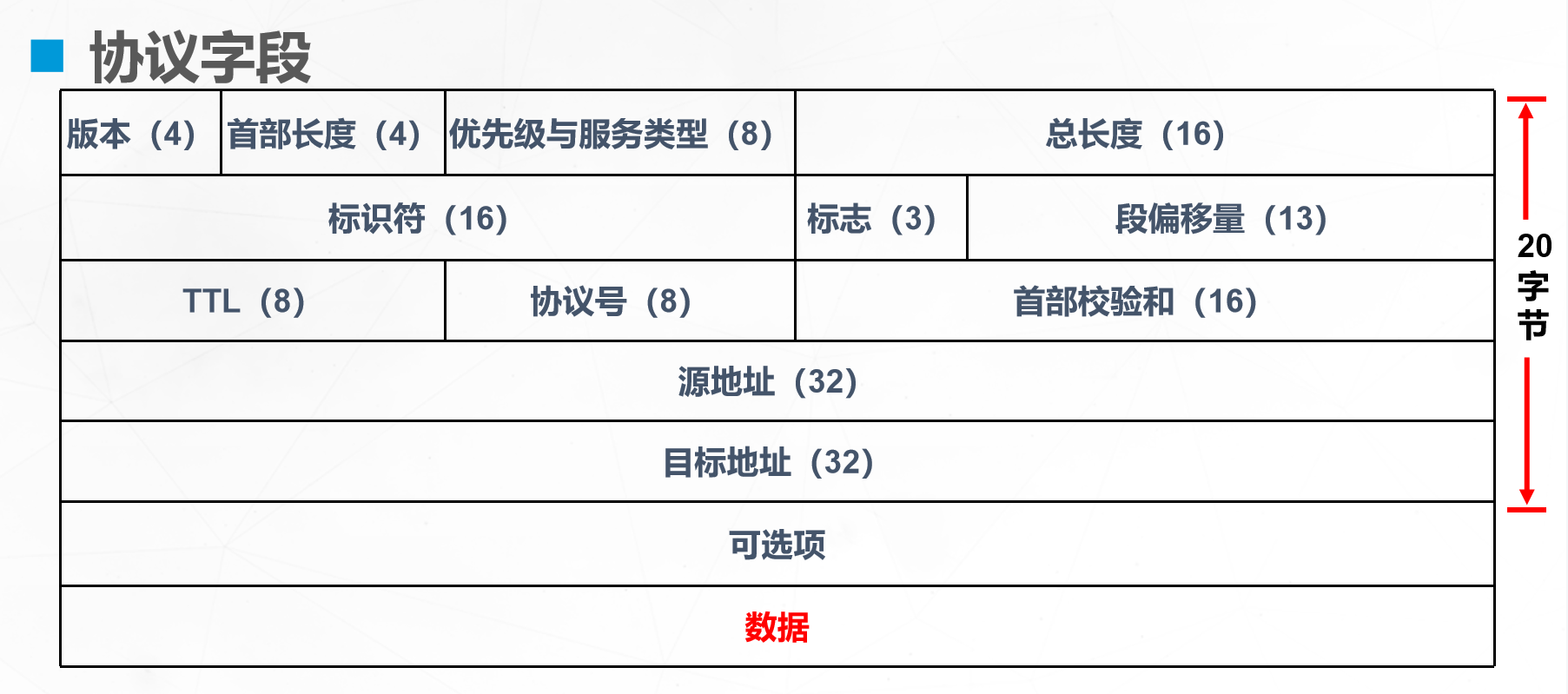

有20字节的固定部分，还有40字节的可选项，加上数据。

• 版本号（4bit）：ip版本协议
• 首部长度（4）：ip数据包包头长度
• 优先级与服务类型（8）：表示数据包的优先级和服务类型
• 总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据
• 标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包
• 标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)
• 段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据
• TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255
• 协议号（8）：封装的上层哪个协议，ICMP:1 TCP:6 UDP:17
• 首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）
• 源地址（32）：源ip地址，表示发送端的IP地址
• 目标地址（32）：目标ip地址，表示接收端的IP地址
• 可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据

tips：
通过 TTL的 返回值 确定你的 系统类型

1. win 128 左右
2. linux 64 左右

ICMP

Internet控制消息协议（Internet Control Message Protocol），是ip协议的辅助协议。
作用：检测网络的双向联通性

• ping
  Ping是网络设备、Windows、Unix和Linux平台上的一个命令，其实是一个小巧而实用的应用程序，该应用基于ICMP协议。
  Ping常用于探测到达目的节点的网络可达性。

ping  空格  ip地址  [选项]

ping选项

ipconfig      显示子的ip地址
ping  --help  显示帮助命令
ping  -t      长ping          ping  -t  ip地址  长ping   ctrl+c 停止
ping  -l size 发送缓冲区大小    ping  -l  指定包的大小（1600）  ip地址
ping  -w      等待时间超时      ping  -w  指定等待时间（默认是秒：2 ）  ip地址
ping  -n      指定ping几次     ping  -n  指定的次数（5） ip 地址

tip：
ping的通一定通
ping不通不一定网络不通

• tracert

tracert  ip地址
经过几个路由设备 追踪

tip：
tracert  ip地址  Win系统中
traceroute  ip地址  Linux系统中

Type	Code	描述
0	0	Echo Reply
3	0	网络不可达
3	1	主机不可达
3	2	协议不可达
3	3	端口不可达
11	0	超时
8	0	Echo Request

type：代表类型
code：代表具体情况

• 网络波动：偶尔丢一两个包
• ping不通：没有一个数据能到达

当服务出来问题，安在下面思路排错：

1. ping自己的127.0.0.1；ping自己设置的ip地址。
2. ping网关，看网关是否有问题。
3. 看双方地址是否有问题。
4. 看防火墙策略是否有问题（需要找网络工程师配合)。

冲突域
冲突域：两台设备同时发送消息时，互相干扰那他们就处于同一个广播域。

广播域
广播域：一台机器发送广播，能收到消息的机器，都是在同一广播域。
注意点：
1.广播域=一个网段
2. 交换机的所有端口默认在同一个广播域里。
3. 路由器的每一个端口都是一个独立的广播域。

ARP

地址解析协议：把ip地址转换成mac地址，检测ip地址冲突

1. 无故ARP：当一台设备获取到一个ip地址时，会自动发送一个无故ARP,检测是否有设备已经使用了此地址。
2. 将ip地址转换成mac地址完成数据封装。
