006UML相关资源网站（一）

自动生成 UML 工具

不行的方案

rider 使用 IntelliJ IDEA

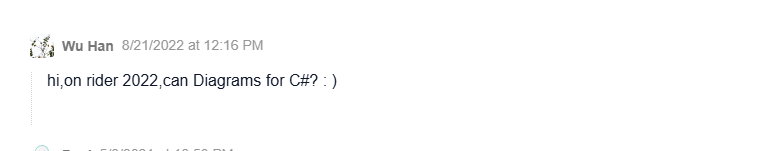

不能生成 C# 截止 2022 年官网还有评论询问

教程参考 https://blog.csdn.net/a236209186/article/details/74529698
ps: 官网地址 https://www.jetbrains.com/help/rider/Diagrams.html#common

vs 下载类设计器

教程参考 https://blog.csdn.net/eevee_1/article/details/118632515
ps: https://www.jianshu.com/p/e11f20b43c03?from=timeline
不知道为什么只能生成一部分插件的图

可行的方案

PlantUML + C# 解析工具
使用 PlantUML 描述类图，再自动从 C# 提取结构
VS Code 安装 PlantUML 插件，还要下载 java（运行 PlantUML 的平台）和 graphviz（PlantUML 要求它计算图表中的位置），安装 java 还需要配置系统环境变量

一 **安装 PlantUML

• 怎么安装？
  • vscode+plantuml环境搭建
    PlantUML学习（一）——在VSCode中使用PlantUML
  • ps: 官网快速入门教程 https://plantuml.com/zh/starting
• 环境变量是什么？怎么配置？
• https://blog.csdn.net/palmer_kai/article/details/80588594
• PlantUML 插件怎么用？
  • 使用VSCode编辑Markdown+PlantUml
• PlantUML 官网说已经测试了 grapgviz 10.0.1 版本，grapviz 下载错了想卸载，卸载程序在安装目录里
• 测试的时候没生成？
  • 光标要在代码中间光标要在代码中间 来源1 来源2。还以为是 JRE 和 JDK 的问题，看了一下区别
• 为什么添加环境变量，还要在 Path 里面添加路径？
• 命令 dot -version 和 dot --version 有什么区别？

二安装 PlantUmlClassDiagramGenerator 插件（从 DLL 或源码生成 .puml）

• github 源码
• 插件使用教程视频 How to use CSharp to PlantUML in VS Code - YouTube
• 文字版 PlantUmlClassDiagramGenerator 使用教程
  • 需下载下载并安装. NET 8.0 SDK 或更新版本 NuGet Gallery | PlantUmlClassDiagramGenerator.SourceGenerator 1.1.0
  • .Net官网

三 插件使用过程遇到的问题

• 教程视频有点看不清怎么打开生成的文件？
  • 也可以下载的js文件用java打开，再选择文件夹打开
  • 官网 Site Unreachable
• 生成图片少一半/太大怎么设置？常见问题
  • java -DPLANTUML_LIMIT_SIZE=8192 -jar /path/to/plantuml.jar -gui 最终发现要 20000 多像素,,,, 定义变量不会,,，注意等号两边不能有空格，不然找不到
• 官网如何运行PlantUML教程 各种运行方式
• 顺便简单了解了一下终端运行教程1 教程2 玩转 Terminal 终端：入门指南及进阶技巧 - 少数派
  • cd 移动到某个路径（主目录中））略前导斜杠可以使路径相对于当前的工作目录
  • 在路径上包含一个前斜线将使路径成为绝对路径 /Users/your-user-name/Desktop.
    • 为什么 win用反斜杠\，而不是正斜杠/，一个决定 Why does Windows use backslash instead of forward slash | One Dev Question - YouTube
    • 怎么到 d 盘 d: …
    • java -jar plantuml.jar -gui调用 java 虚拟机，-jar，指定要运行的 java 的.Jar 包，以图形用户 gui 方式启动 plantUML
      * java -jar plantuml.jar -gui 前要 cd 到下载plantuml.jar 文件的目录
    • 或者用 java -jar plantuml.jar -gui /path/to/source/directory
      • Standalone tool usage
• 如何将将所有图表的输出复制到文件中？
  • PlantUmlClassDiagramGenerator插件首选项设置那里可以相对项目文件设置输入路径，√上第一个选项All In One
• UML讲解教程
  • Can anyone explain this OOP diagram to me? : r/csharp
