x264 帧级码控分析

1. 帧级码控理论分析

给定如下变量：

wanted：目标码率
complex：图像复杂度
QP：量化参数
A：编码黑盒

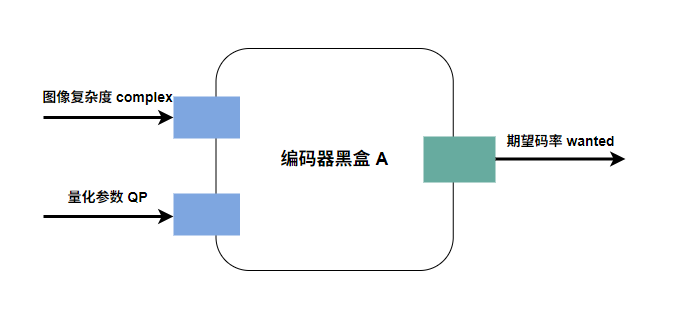

视频编码可以用如下语句描述：

对于一副图像复杂度为 complex 的图像，使用量化参数 QP 对其进行编码，编码黑盒 A 能将这副图像映射为最终的期望码率大小 wanted

x264 ABR 码控依赖如下的一个重要先验信息：即假设这几个变量，有如下的线性关系

wanted = A * (complex / QP)

即：

最终编码的码率大小，只与 A、complex、QP 这几个量有关
且，图像复杂度一定的情况下，最终编码的码率大小，与 QP 值成反比
且，QP 值一定的情况下，最终编码的码率大小，与图像复杂度成正比
A 可以认为是一个编码器黑盒。complex 和 QP 固定后，再将图像输入黑盒，出来的就是 wanted
很显然黑盒将 complex 和 QP 映射为 wanted 不是线性关系，但是 x264 简化了这个关系

ABR 码控模式中，用户会传递一个期望的目标码率 wanted，而 x264 要做的就是：

选定合适的 A、complex、QP 这三个变量的值，使得最终编码出来的码流，码率大小，与期望的 wanted 相等

有了要实现的目标，x264 只需要：

用合适的算法，得到这 3 个变量的值，且不难想到，这 3 个变量值随着编码的进行，是不断变化的
且正式编码前，需要给出的是 complex 和 QP 值，而 A 是黑盒由编码时内部决定

1.1 complex 图像复杂度

图像复杂度是最容易得到的，每次编码会输入一副图像，x264 只需要用一个合适的特征算法，计算出一个值，用以表征这副图像的编码复杂度：

x264 在 lookahead 阶段会计算半分辨率下，每个宏块的编码开销预估值
ABR 码控阶段，计算图像复杂度就采用了这个编码开销预估值

编码开销预估可以参考：https://www.cnblogs.com/moonwalk/p/18803483

1.2 QP 量化参数

根据前面的线性公式，有：

QP = complex * A / wanted

这里 complex 和 wanted 都有，但是 A 还没有。问题是如何得到 A 呢？一个想法是用历史的编码结果，估计出 A 的值
实际上 x264 也是这么做的，我们再变化一下线性公式，有：

A = wanted * QP / complex

这时，这里的 wanted、QP 和 complex 不再是本轮编码的参数，而是历史编码，得到的累计值!，即：

A_now = wanted_history * QP_history / complex_history
注意 wanted_history 不再是期望码率，而是实际编码后的码率

1.3 如果不满足线性关系呢

前面有一个先验信息，即 A、complex、QP 与 wanted 是线性关系，这个先验可能在大部分时刻都成立，但是还是有如下情况需要考虑：

在短时间内，图像内容变化非常剧烈时，线性关系不成立
累计误差导致线性关系随着时间推移，不再成立

为了修复线性误差，x264 采用了一个简单粗暴的方法：

计算当前一段时间编码后的实际码率与这段时间内的期望码率之前的偏离程度，根据偏离程度修正 QP 值

可能有人会问，我直接先给定一个初始的 QP 值，然后只通过本节的方法迭代调整 QP 行不行呢？

假设前面图像都很简单，突然来了一帧很复杂的图像，这时由于没有考虑图像复杂度，那么这帧图像可能出来的效果很差

那如果每帧的 QP 只由图像复杂度得到，然后通过本节的方法调整 QP 行不行呢？

只考虑图像复杂度得到的 QP，与线性关系求得的最优 QP 值相差可能很远。虽然本节能够修正 QP 值，但是修正后的 QP 对单幅图像而言，也不是最优的 QP。最终可能导致编码后的码率波动过大

1.4 rate_factor 码率因子

ABR 码控的核心就是这个 rate_factor 码率因子了，这个值可以通过变化线性关系式得到：

由 QP = complex * A / wanted
变换为 QP = complex / (wanted / A)
得 rate_factor = wanted / A
即 QP = complex / rate_factor

1.5 qscale 与 qp

qp 值是最终量化时使用的参数，但是在帧级码控模块，使用的不是 qp 而是 qscale 值。
qscale 可以与 qp 按如下公式相关转化 (具体如何得到的，可以简单认为是根据实验得出来的拟合模型，这里主要关注两者是正相关的即可)：

对应 ratecontrol.c::qp2qscale() 和 ratecontrol.c::qscale2qp() 源码：

static inline float qp2qscale( float qp )
{
    return 0.85f * powf( 2.0f, ( qp - (12.0f + QP_BD_OFFSET) ) / 6.0f );
}
static inline float qscale2qp( float qscale )
{
    return (12.0f + QP_BD_OFFSET) + 6.0f * log2f( qscale/0.85f );
}

1.6 与模式选择时 RDO (率失真优化) 的关系

个人理解码控和 RDO 相互影响，但不是同一个概念：

码控相当于给 RDO 一个目标码率值，RDO 的工作是在目标码率值附近，找到一个失真最小的一组模式参数
RDO 又相当于前面说的编码黑盒 A，因为实际编码工作中一大部分可以看作是在进行 RDO 流程。而 RDO 影响了最终编码出来的码率
RDO 中的 lambda 参数是由 QP 值映射过去的，这块的具体理论个人不太理解，还需要进一步研究

2. 帧级码控具体实现

注意，以下讨论不涉及 vbv、mb_tree 等特性。

2.1 帧级码控入口

x264 帧级码控的入口是 ratecontrol.c::x264_ratecontrol_start() 函数：

  ...
  if( rc->b_abr )
  {
      // 计算 abr 模式(实际上 ABR/CBR/CRF 都会走到这里)的 qp
      q = qscale2qp( rate_estimate_qscale( h ) );
  }
  ...
  else /* CQP 模式 */
  {
      // 直接取 cqp 模式用户指定的 constant QP (若是 BREF，则 QP = (B_QP + P_QP)/2, 其余取各自的 QP)
      if( h->sh.i_type == SLICE_TYPE_B && h->fdec->b_kept_as_ref )
          q = ( rc->qp_constant[ SLICE_TYPE_B ] + rc->qp_constant[ SLICE_TYPE_P ] ) / 2;
      else
          q = rc->qp_constant[ h->sh.i_type ];
  }
  ...

可以看到，cqp 模式的最终 qp 直接取用户指定的值；其余模式继续走 ratecontrol.c::rate_estimate_qscale() 函数。

2.2 P 帧获取 qscale 值

2.2.1 模糊复杂度估计

根据前面所述，计算 qscale 值需要先得到图像复杂度等参数的值，参看 ratecontrol.c::rate_estimate_qscale() 函数：

  double wanted_bits, overflow = 1;

  // 得到当前编码帧的 satd (satd 可以理解为当前帧的编码代价，值越大说明编码可能需要用到的比特就越大. 注意，此值在 lookahead 阶段得到)
  rcc->last_satd = x264_rc_analyse_slice( h );
  // 对 short_term_cplxsum、short_term_cplxcount 两个值做个简单的平滑滤波
  rcc->short_term_cplxsum *= 0.5;    // 历史 satd 值 * 0.5
  rcc->short_term_cplxcount *= 0.5;  // 历史累计数量 * 0.5
  rcc->short_term_cplxsum += rcc->last_satd / (CLIP_DURATION(h->fenc->f_duration) / BASE_FRAME_DURATION);  // 累加当前帧 satd
  rcc->short_term_cplxcount ++;      // 算上当前帧，计数 +1
  ...
  // 计算图像复杂度
  rce.blurred_complexity = rcc->short_term_cplxsum / rcc->short_term_cplxcount;
  ...

2.2.2 根据模糊复杂度计算 qscale 值

参看 ratecontrol.c::get_qscale() 函数：

...
// CRF 和 CQP 的主要区别就在这里，即 CRF 的 qp 值会依赖图像复杂度
// blurred_complexity (图像复杂度) 是与历史图像复杂度平滑过的，实测复杂度越大，q 值越大。
// 这里的考虑是，对于复杂度高的图像，比如高速运动场景，细节不太明显。那么这里增大 qp 值即使会降低编码质量，对人眼来说也能够获得相同的感知质量
q = pow( rce->blurred_complexity, 1 - rcc->qcompress );      // 根据图像复杂度，计算 q 值 (qcompress 默认 0.6)，blurred_complexity 越大，q 值越大

...

2.2.3 ABR 模式 qscale 修正

在 ratecontrol.c::get_qscale() 函数中，通过 rate_factor 变量对 qscale 进行第一次修正：

...
q /= rate_factor;           // rate_factor 在这里发挥作用
...

rate_factor 变量由如下方式得到，参看 ratecontrol.c::rate_estimate_qscale() 函数：

...
// abr 模式 rate_factor = 历史期望总大小 / 系数 A
q = get_qscale( h, &rce, rcc->wanted_bits_window / rcc->cplxr_sum, h->fenc->i_frame );
...

cplxr_sum 变量即前面说的系数 A，跟 wanted_bits_window 变量一起，在 ratecontrol.c::x264_ratecontrol_end() 函数更新计算：

  if( h->sh.i_type != SLICE_TYPE_B )
      rc->cplxr_sum += bits * qp2qscale( rc->qpa_rc ) / rc->last_rceq;
  else
  {
      /* Depends on the fact that B-frame's QP is an offset from the following P-frame's.
       * Not perfectly accurate with B-refs, but good enough. */
      rc->cplxr_sum += bits * qp2qscale( rc->qpa_rc ) / (rc->last_rceq * h->param.rc.f_pb_factor);
  }
  rc->cplxr_sum *= rc->cbr_decay;
  rc->wanted_bits_window += h->fenc->f_duration * rc->bitrate;
  rc->wanted_bits_window *= rc->cbr_decay;

其中：

bits 是编码完当前帧后，实际占用的码率大小
qpa_rc 是当前编码帧所有宏块实际编码的平均 QP 值
last_rceq 是当前编码帧的图像复杂度 (不要被这个变量名迷惑，实际值就是图像复杂度)

2.2.4 CRF 模式 qscale 修正

CRF 模式中，rate_factor 变量由用户指定，并在调用 get_qscale() 函数时直接透传过去：

...
// crf 模式用户指定的 --crf 参数在此生效
q = get_qscale( h, &rce, rcc->rate_factor_constant, h->fenc->i_frame );
...

可以看到，crf 模式与 abr 模式的区别是：

两者调用 get_qscale() 计算 q 值时，都会先考虑图像复杂度给出一个 q 值
对给出的 q 值修正的时候，abr 模式会再次考虑码率限制，而 crf 模式不会考虑码率限制
所以不考虑 vbv 算法的前提下，crf 模式编码只考虑编码质量，不考虑码率限制

2.2.5 ABR 模式 qscale 第二次修正

在 ratecontrol.c::rate_estimate_qscale() 函数中：

// 计算 abr buffer 大小 (rate_tolerance 默认 1.0，bitrate 即用户输入期望码率)
double abr_buffer = 2 * rcc->rate_tolerance * rcc->bitrate;
// 计算 predicted_bits (total_bits 即累计已编码的 bits 数，每编码完一帧都会累加)
double predicted_bits = total_bits;
...
int i_frame_done = h->i_frame;
// 播放到该帧所需要的时间(秒)
double time_done = i_frame_done / rcc->fps;

// 得到目前为止我们所期望的比特总开销：时间 * 用户期望 bitrate = 期望 bits
wanted_bits = time_done * rcc->bitrate;
if( wanted_bits > 0 )
{
  // 更新 abr_buffer
  abr_buffer *= X264_MAX( 1, sqrt( time_done ) );
  // 计算 abr_buffer 的上溢下溢 (计算实际编码后码率和期望码率的差，是否在 abr_buffer 范围内)
  overflow = x264_clip3f( 1.0 + (predicted_bits - wanted_bits) / abr_buffer, .5, 2 );
  // 根据 abr_buffer 的上溢下溢情况调整 qscale
  q *= overflow;
}
...

可以看到，abr 模式下额外还有一次码率修正。该调节因子的主要思想是：

先计算实际编码的累计 bits 数与期望 bits 数的差
abr_buffer 可以看作是一个差值的容忍量，或者说一个衡量差值大小的基数
当差值太大或者太小时，通过 overflow 的值减小或者增大 qscale 的值，实现前面所说的线性误差修正的方法

2.3 I 帧获取 qscale 值

I 帧的 qscale 值由 P 帧和 B 帧的历史平均值来得到，并且通过一个用户可配置的参数 --ipratio 来调节 I 帧的 qscale 值。
参看 ratecontrol.c::rate_estimate_qscale() 函数：

//
// 这里是对 I 帧单独设置 qp 逻辑的地方 (即 pict_type == SLICE_TYPE_I 判断)
// last_non_b_pict_type 初始化为 SLICE_TYPE_I，后面每次调用完 rate_estimate_qscale() 函数后，都设置为当前帧的帧类型
// 这里的逻辑是：对整个编码序列非第一个 I 帧的其它 I 帧，设置 qp 值
//
if( pict_type == SLICE_TYPE_I && h->param.i_keyint_max > 1
    /* should test _next_ pict type, but that isn't decided yet */
    && rcc->last_non_b_pict_type != SLICE_TYPE_I )
{
    // 得到历史平均 qp 值
    q = qp2qscale( rcc->accum_p_qp / rcc->accum_p_norm );
    // 通过 f_ip_factor 参数进行调节
    q /= h->param.rc.f_ip_factor;
}

一般来说 I 帧的质量需要比较高，--ipratio 参数默认为 1.4。

2.4 B 帧获取 qscale 值

B 帧一般是双向参考的，在计算 B 帧 qscale 值的时候，会先获取前向和后向最近一个可参考帧的 qp 值，然后通过这两个已知的 qp 值，得到 B 帧的 qscale 值。
参看 ratecontrol.c::rate_estimate_qscale() 函数：

// B 帧不拥有独立的码率控制，而是通过其相邻的两个 P 帧的平均 QP + offset 来计算

// L0 中最近的参考帧是否是 I 帧
int i0 = IS_X264_TYPE_I(h->fref_nearest[0]->i_type);
// L1 中最近的参考帧是否是 I 帧
int i1 = IS_X264_TYPE_I(h->fref_nearest[1]->i_type);
// 该帧到 L0 最近的参考帧的距离
int dt0 = abs(h->fenc->i_poc - h->fref_nearest[0]->i_poc);
// 该帧到 L1 最近的参考帧的距离
int dt1 = abs(h->fenc->i_poc - h->fref_nearest[1]->i_poc);
// L0 中最近参考帧平均宏块级 qp 值
float q0 = h->fref_nearest[0]->f_qp_avg_rc;
// L1 中最近参考帧平均宏块级 qp 值
float q1 = h->fref_nearest[1]->f_qp_avg_rc;

// 检查该帧的两个参考帧是否存在 BREF, 若 L0 L1 最近的参考帧是 BREF, 则其 qp 减去一个 offset
if( h->fref_nearest[0]->i_type == X264_TYPE_BREF )
    q0 -= rcc->pb_offset/2;
if( h->fref_nearest[1]->i_type == X264_TYPE_BREF )
    q1 -= rcc->pb_offset/2;

// 根据两个最近参考帧来计算本帧的 qp
if( i0 && i1 ) // 如果前后参考都是 I 帧
    q = (q0 + q1) / 2 + rcc->ip_offset;
else if( i0 )  // 如果前向参考为 I 帧
    q = q1;
else if( i1 )  // 如果后向参考为 I 帧
    q = q0;
else           // 如果前后参考都不是 I 帧
    q = (q0*dt1 + q1*dt0) / (dt0 + dt1);

// 根据本帧能否用作参考(BREF)来修正 qp
if( h->fenc->b_kept_as_ref )
    q += rcc->pb_offset/2;   // 如果本B帧能作为参考，那么 qp 值增加 pb_offset 的一半
else
    q += rcc->pb_offset;     // 如果本B帧不作为参考，那么 qp 值增加 pb_offset

一般来说 B 帧的质量不需要那么高，毕竟大部分情况下 B 帧不会被用作参考帧，所以可以通过一个用户可配置的调节参数 --pbratio 来增加 B 帧的 qp 值。
