PCIe【5】PCIe设备透传

1. 概述

1.1 什么是PCIe透传

PCIe设备透传使得虚拟机可以直接访问PCIe设备。

VMM(Virtual Machine Minotor，虚拟监控器），也称为Hypervisor，是负责创建、管理和运行虚拟机的核心软件层。它位于硬件（Host）和虚拟机（Guest）之间，负责虚拟化CPU、内存、I/O设备等资源，使多个虚拟机能够安全、高效地共享同一台物理机的硬件资源。

通常情况下，虚拟机访问Hypervisor上的资源时，QEMU/KVM等虚拟机工具提供以下机制实现：

1. trap and emulate

   虚拟机每次访问硬件资源都要进行VMExit退出虚拟机执行相应的设备模拟或者访问设备的操作，完成后再执行VMEnter进入虚拟机。频繁的模式切换导致IO访问的低效。



2. virtio半虚拟化

   半虚拟化机制，要求虚拟机中运行的os加载特殊的virtio前端驱动，虚拟机通过循环命令队列和Hypervisor上运行的virtio后端驱动进行通信，后端驱动负责适配不同的物理硬件设备，在收到命令后，后端驱动执行命令。

1.2 PCIE设备透传到底"透"了什么？

透了Host Memory

设备透传让虚拟机中的驱动使用IOVA访问物理内存，在KVMTOOL中，它是通过调用VFIO的VFIO_IOMMU_MAP_DMA命令来实现的，用来将IOVA映射到具体的物理页面上（通过HVA得到HVA对应的物理页面，再进行映射）。

1. 注意：透传的设备访问主存/VCPU访问主存or设备内存

   1.1 透传设备的DMA访问（仅需一次映射）: 当PCIe设备（如网卡、GPU）透传给虚拟机后，设备可以直接进行DMA，而无需经过VMM（如KVM）的干预。即：

   1. 设备发起DMA请求（如网卡接收数据包，要写入虚拟机内存）
   2. IOMMU使用DMAR机制，将设备的IOVA直接翻译成HPA
   3. 数据直接写入HPA，无需虚拟机参与


   即全程由IOMMU完成，不涉及EPT(GPA->HPA)，绕过VMM，性能高，但需要VFIO或PCIe Passthrough支持，确保设备DMA受控。

   1.2. VCPU访问内存（需要两次映射）

   • GVA -> GPA，由Guest OS的MMU（页表）完成（虚拟机内部）；

   • GPA -> HPA，由EPT完成，由VMM管理。

1.3 HPA的分配

HPA的分配并非直接静态分配，而是通过进程的HVA动态映射而来。

1. 无虚拟化情况：

   • 进程通过malloc()或mmap()申请内存时，内核分配HVA，实际物理内存HPA由内核页表动态映射，进程无需关心HPA；

2. 虚拟化情况：

   • 类似无虚拟化。用户态进程（如QEMU）通过mmap()分配HVA，内核页表将HVA映射到HPA。此时，IOMMU/EPT的页表项(PTE)中填写的HPA，实际上是通过查Host的页表(HVA->HPA)得到的。

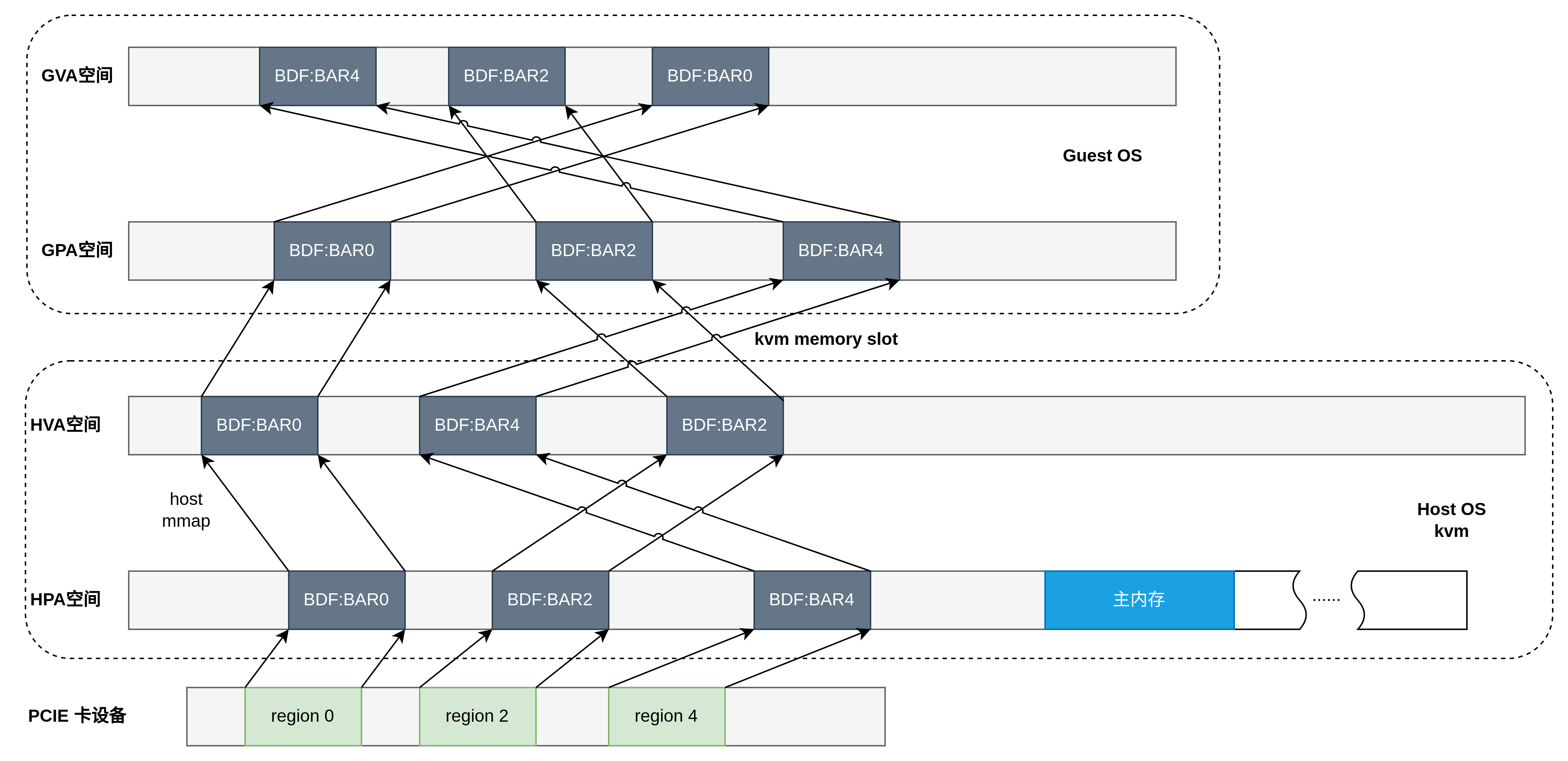

2. PCIe BAR空间的透传

1. BAR空间的作用：

PCIe设备（如显卡显存、网卡缓冲区）需要将板载存储空间映射到处理器的地址空间（PA，即HPA或GPA），以便CPU访问。由于不同设备的存储需求不同，PCI标准通过BAR字段让设备自行声明所需地址空间的大小和类型（MMIO或PIO），最多支持6个BAR区域。BIOS在初始化时统一分配地址空间。

2. 透传机制：

   • 主机端：BIOS为PCIe设备分配物理地址（如BAR2映射到0xdf104000）。

   • 虚拟机端：透传后，虚拟机看到的BAR空间大小与主机一致，但地址可能不同（如主机0xdf104000对应虚拟机0xd2004000）。

   • 映射原理：

     • 类似KVM添加内存条，将主机用户态MMAP的BAR空间（HVA）映射到虚拟机的一段GPA。

     • 例如，虚拟机访问0xd2004000会通过VMM转换为对主机0xdf104000的访问。

3. 关键点：

   • 地址转换：虚拟机中的GPA通过VMM映射到主机的HPA，实现透明访问。

   • 一致性：透传后，虚拟机内BAR空间的大小和功能与主机端完全一致。

Guest OS (VM)          VMM (KVM)           Host
GPA 0xd2004000  →  HVA (MMAP BAR)  →  HPA 0xdf104000

3. SR-IOV BAR空间映射机制

SR-IOV（Single Root I/O Virtualization）是由PCI-SIG组织定义的PCIe规范的扩展规范《Single Root I/O Virtualization and Sharing Specification》，目的是通过提供一种标准规范，为VM（虚拟机）提供独立的内存空间、中断、DMA数据流。

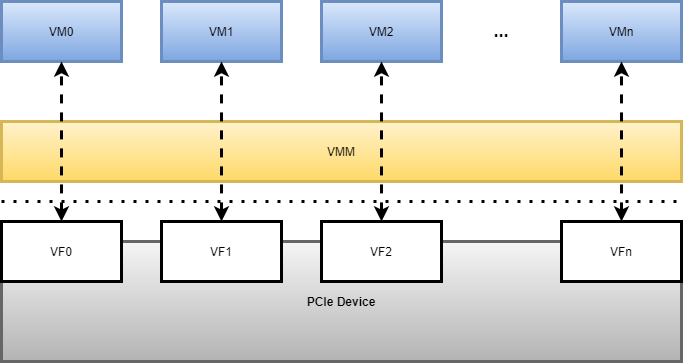

SR-IOV的出现，支持了单个物理PCIe设备虚拟出多个虚拟PCIe设备，然后将虚拟PCIe设备直通到各虚拟机，以实现单个物理PCIe设备支撑多虚拟机的应用场景，如下图所示：
