Arduino驱动WS2812BLED灯带

WS2812B介绍

• WS2812B是集控制电路和发光电路于一体的LED光源元件

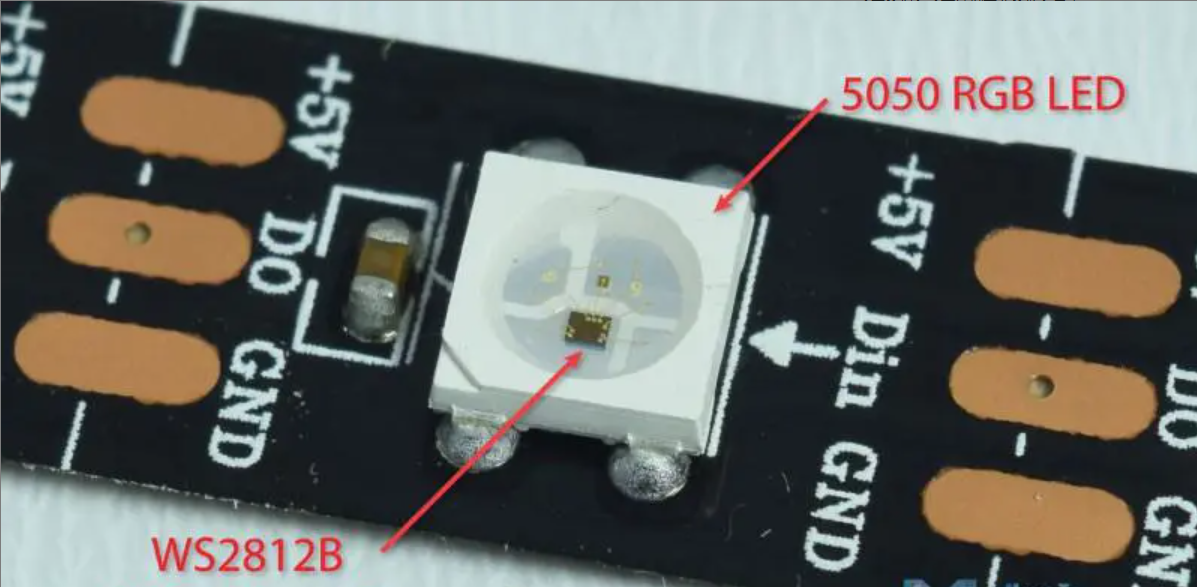

• 其控制IC为WS2812B，发光元件是5050RGBLED
• 电压为5V，每个单位的峰值电流为60ma
• 灯带为三线制，VCC GND DIN分别为电源+、电源-、信号
• 当使用外部电源时，外部电源-需要与Arduino的GND相连







接线测试

• 测试环境中可以直接使用Arduino的5V引脚直接供电。接法是
•

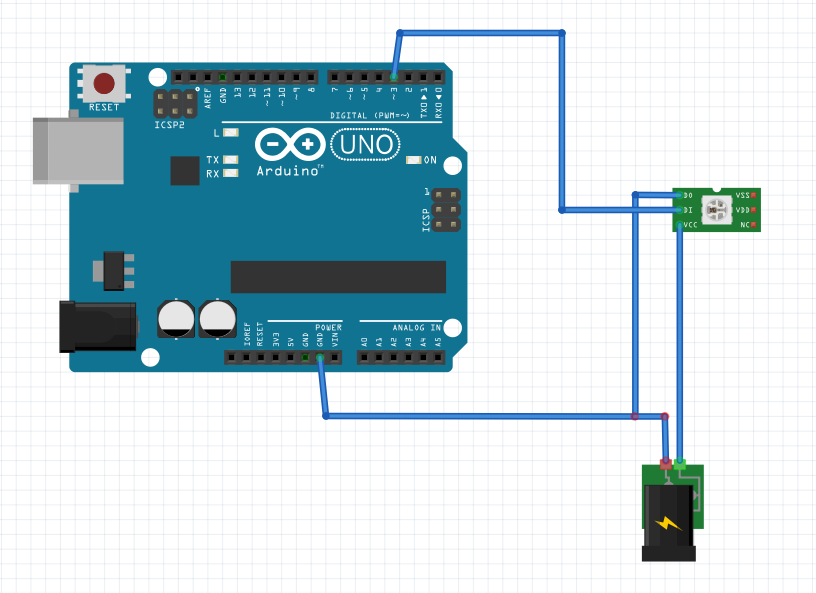

如果灯带长度过长，则需要外接电源，其接线如图所示：



 编写程序

#include <Adafruit_NeoPixel.h>    //引入头文件
#ifdef __AVR__
 #include <avr/power.h>
#endif

#define LED_PIN    3//定义信号输出引脚
#define LED_COUNT 144//定义LED灯个数

Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);//创建灯条对象

void setup() {
//灯条初始化
  strip.begin();
  strip.show();
}

void loop() {

  for(int i=0; i<strip.numPixels(); i++) {
    strip.setPixelColor(i, strip.Color(255,   0,   0));    //以RGB形式控制灯颜色常亮

  }
      strip.show();



}

　　关于Adafruit_NeoPixel中的HSV颜色模型

　　在Adafruit_NeoPixel中可以以RGB的色彩模型来控制红、绿、蓝三个颜色的灯光来合成各种色彩，还可以以HSV的色彩模型控制灯光的色相、饱和度、亮度对色彩进行调整。
通过HSV控制的优点是可以更方便的控制灯光的亮度、调整颜色更符合人的直觉。

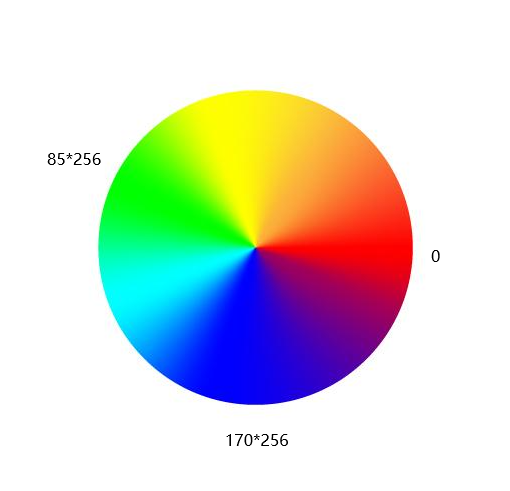

　　HSV中H的参数范围为0-65535



　　S：饱和度 调整范围0-255

　　V：亮度 调整范围 0-255

具体使用方法参见以下代码：

//呼吸灯效果
#define ADD true
#define SUB false
boolean stat1 = true;   //呼吸状态反转标志
int val = 0;          //呼吸亮度变量
uint32_t hsvcolor = strip.ColorHSV(170*256,255, val);

void fadeinout(uint32_t hsvcolor){
  hsvcolor = strip.ColorHSV(170*256,255, val);
     for(int i=-1;i<150;i++){
          strip.setPixelColor(i, hsvcolor);
         }
       if(val>=170)
       stat1 = SUB;
       if(val<=0)
       stat1 = ADD;

  strip.show();
  //delay(20);
  if(stat1==SUB) val -= 5;
  else if(stat1==ADD) val += 5;

}
