DispatcherServlet

自动装配EnableAutoConfiguration-->DispatcherServletAutoConfiguration，使用注解 @Conditional @Bean，new出来的对象，DispatcherServlet dispatcherServlet = new DispatcherServlet()；然后组装成DispatcherServletRegistrationBean对象(ServletRegistrationBean<DispatcherServlet>--DynamicRegistrationBean<Dynamic>--RegistrationBean--ServletContextInitializer)放在容器中备用，ServletContextInitializer可以支持Servlet、Filter、EventListener等

AnnotationConfigServletWebServerApplicationContext

1.springboot启动时，反射出AnnotationConfigServletWebServerApplicationContext实例对象

2.AnnotationConfigServletWebServerApplicationContext-->ServletWebServerApplicationContext.onRefresh()覆盖了父类GenericWebApplicationContext.onRefresh()的方法，onRefresh()方法中ServletWebServerApplicationContext.createWebServer();创建web服务器

3.容器刷新的时候，refresh()方法中又调用onRefresh()方法

Tomcat

1.ServletWebServerApplicationContext.createWebServer()方法中，取到容器中的工厂bean对象ServletWebServerFactory来创建web服务器，工厂bean是通过EnableAutoConfiguration-->EmbeddedServletContainerAutoConfiguration-->TomcatEmbeddedServletContainerFactory注入时容器中的，通过@ConditionalOnClass({Servlet.class, Tomcat.class})配合，注入了tomcat服务器的工厂类对象

2.通过ServletWebServerFactory工厂对象来取服务器的对象，servletWebServerFactory.getWebServer(new ServletContextInitializer[]{this.getSelfInitializer()}); 传入数组对象，等tomcat的servlet容器实例化好后再调回来：从spring容器中取出ServletContextInitializer对象(上面放入的DispatcherServletRegistrationBean对象)，执行.onStartup(servletContext)方法(tomcat调用的)，spi思想（A要调用B中的C，此时A还不知道C是什么样子的，只能让B组装好C，放在固定的位置，让A来调用，A和B之前解耦）

1).Tomcat tomcat = new Tomcat()时，new StandardServer()； new StandardService()； server.addService(service)；connector(默认配置的Http11NioProtocol)；new StandardHost()； new StandardEngine()；new TomcatEmbeddedContext()--StandardContext类型的，取到spring容器中的ServletContextInitializer对象设置属性，创建了一整套tomcat相关的组件；然后initialize方法初始化，start启动

2).tomcat的生命周期LifecycleBase.start()--startInternal()--StandardContext.startInternal()--servletContextInitializer.onStartup(servletContext)；主要是将dispatcherServlet加入到servletContext中(tomcat的servlet容器)，也就是StandardContext中的StandardWrapper对象属性Servlet instance(dispatcherServlet为单例对象，所以这里直接设置对象)

tomcat启动后，主要功能：

网络通信EndPoint，tcp/ip，socket监听端口，接收请求
应用层协议的解析Processor，将收到的字节流解码成http文本格式

Adapter适配器，Tomcat的Request/Response与ServletRequest/ServletResponse对象的转化

Servlet容器，将对应的Request请求分发到相应的Servlet中，让servlet处理业务逻辑，返回Response对象

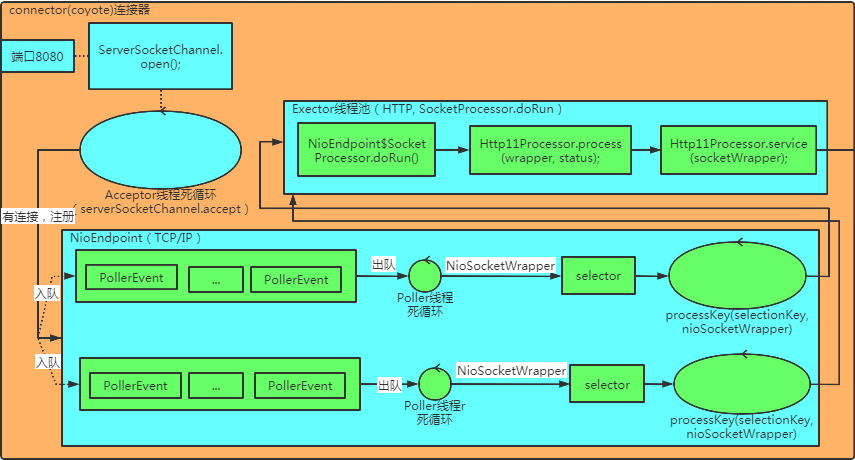

Acceptor线程组(默认1个)启动，死循环运行，主要用于监听连接，将Socket封装成PollerEvent转交给Poller线程池任务队列中

Poller线程组启动，处理队列中的事件任务

NioEndpoint.processKey()

AbstractEndpoint.processSocket()

SocketProcessorBase.doRun()-->NioEndpoint.doRun()-->getHandler().process(socketWrapper, event)-->state = processor.process(wrapper, status)

AbstractProcessorLight state = service(socketWrapper);

Http11Processor getAdapter().service(request, response);

CoyoteAdapter connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);

StandardEngineValve.invoke()

StandardWrapperValve.invoke()最后一个管道阀门方法中，找到分配servlet = wrapper.allocate()-->StandardWrapper.loadServlet()

dispatcherServlet初始化组件信息

StandardWrapper.loadServlet()-->servlet.init(servletConfig)-->GenericServlet.init()-->HttpServletBean.init()

-->HttpServletBean.initServletBean()-->FrameworkServlet.initServletBean()-->FrameworkServlet.initWebApplicationContext()

-->DispatcherServlet.onRefresh(wac)-->DispatcherServlet.initStrategies(context);然后开始进行一系列的组装DispatcherServlet值

filterChain,过滤

dispatcherServlet.service();//doGet, doPost

StandardWrapper.loadServlet()-->servlet.init(servletConfig)-->GenericServlet.init()-->HttpServletBean.init()-->HttpServletBean.initServletBean()-->FrameworkServlet.initServletBean()-->FrameworkServlet.initWebApplicationContext()-->DispatcherServlet.onRefresh(wac)-->DispatcherServlet.initStrategies(context);然后开始进行一系列的组装DispatcherServlet值



  • 请求发送到本机的8080端口，被在那里监听的HTTP/1.1的连接器Connector获得
  • 连接器Connector将字节流转换为容器所需要的ServletRequest对象给同级Service下的容器模块Engine进行处理
  • Engine获得地址http://localhost:8080/buxuewushu/add。匹配他下面的Host主机
  • 匹配到名为localhost的Host（就算此时请求为具体的ip，没有配置相应的Host，也会交给名为localhost的Host进行处理，因为他是默认的主机）
  • Host匹配到路径为/buxuewushu的Context，即在webapp下面找到相应的文件夹
  • Context匹配到URL规则为*.do的servlet，对应为某个Servlet类
  • 调用其doGet或者doPost方法
  • Servlet执行完以后将对象返回给Context
  • Context返回给Host
  • Host返回给Engine
  • Engine返回给连接器Connector
  • 连接器Connector将对象解析为字节流发送给客户端
