（转）对linux ELF文件的理解



在上一篇文章里，简单的介绍了ELF格式，其实在Linux中，动态链接库(.so)，静态链接库(.a)，都是按照ELF格式文件存储的。只不过对于库来讲，

大多数都是有许多目标文件捆绑而成，为了快速的查找某个位置上的数据，肯定会有个索引。



1.ELF文件分类

在ELF文件标准里，把ELF文件归为4类：

1.可重定位文件(Relocatable File)

    这类文件包含代码和数据，可被链接成可执行文件或者共享目标文件，静态链接库可以归为此类。

    比如Linux下的 .o 文件

2.可执行文件(Excutable File)

    一般就是ELF可执行文件，一般没有扩展名

    比如常用来杀死进程的kill，位于/bin/kill

3.共享目标文件(Shared Object File)

    包含代码和数据。

        一是连接器可以将其与其他可重定位文件或共享目标文件链接，生成新的目标文件。

        二是动态链接器可以将它与可执行文件结合，作为进程映像的一部分来执行。

    比如/lib/ld-linux.so.2

这里涉及了动态链接 和 库 ，关于这两个方面会在后面的文章里介绍。

4.核心转储文件(Core Dump File)

    当进程意外终止时，系统会将进程地址空间内容以及进程终止时的一些信息，转储到核心转储文件。

    比如Linux下的core dump

2.目标文件

目标文件里一般会有指令 ，数据还会有比如调试信息，符号表，字符串等。这些东西按什么规则来存放呢？

在ELF格式的文件里一般是按照Section（Ubuntu里翻译为“节”）来存放的。有时候也称为Segment（“段”），他们的区别会在链接视图和装载视图里区分。

程序源代码编译之后（注意是只编译，不链接），程序的指令会放在代码段,初始化了的全局变量和局部静态变量会放在数据段，未初始化的全局变量和局部静态变量

会放在 .bss 段。

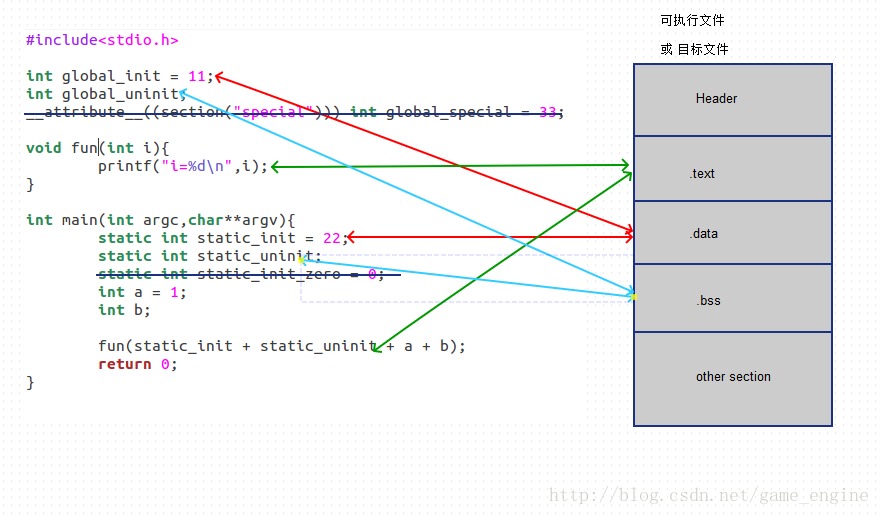

下面来看映射关系：（注意程序中画两条深蓝色删除线的那两行，暂时不用理会，后面会说明）

但是，实际上是这样的吗？我们用objcump来看一下。（注意 生成此时的hello.o的里hello.c里，注释掉了画删除线的2行）

从这里我们可以看出：比我们理论上的section要多。先来看每一列是什么意思。

最左边第一列是一个索引值。

第二列是每个section的名字。

第三列是每个section的大小。

第四列是虚拟地址。

第五列是实际加载地址。

  说明： 第四五列都是0，因为该文件是目标文件，并没有被链接成可执行文件，所以不会有值。等被连接器连接后，就会有具体的数值。

第六列是每个section的地址偏移。

第七列是对齐大小。 ** 表示指数。2**2就是2的2次方。



每一个section中的CONTENTS ALLOC 等表示的是它的属性。CONTENTS表示在文件里真实存在，而 .bss段没有CONTENTS属性，说明在文件里面不存在。

.bss段跟.rodata段的偏移地址也可以说明。

为什么会是这样呢？

因为未初始化的全局变量 和 局部静态变量 默认都是0，再去占用空间是没必要的，但是程序执行时确实会占用内存，所以 .bss段起的是一个  为 未初始化的全局变量和局部静态变量 预留空间的作用。



仔细观察输出的每个section，几个陌生的section .rodata是只读数据段 ，.comment是注释信息段 ，.note.GNU-stack 是堆栈提示段，最后一个.eh_frame段，是与调试有关的。于是我们先将其用图片表示出来。（hello.o文件的大小是1292个字节 = 0x050c）



这样，目标文件的样子就呈现在我们面前了。

3.3个重要的段

3.1 代码段

这是截取的一部分，实际上将各个段的16进制内容都打印出来了，下面这张图是fun()函数的反汇编。

我们可以看到55是函数的入口地址，而c3是函数的退出地址，因为fun函数退出了，main函数也退出了，所以main的退出地址也是c3（main的反汇编未在这里列出）。



3.2数据段 和 只读数据段

可以看到数据段的大小为0x08，而初始化的全局变量是一个int型，占4个字节，初始化的静态局部变量是一个int型，占4个字节。总共是8个。

但是这里还有一个.rodata，只读数据段，他到底是什么呢？

在fun函数里，有个printf("i=%d\n"); 在这句话中  “i=%d\n”是只读的，刚好是6个字节，以 \0结束，且不算入总大小 。

单独设立了一个只读数据段是很有必要的，可以防止很多违法的数据修改操作，保证程序的稳定安全。



3.3.bss段

按照我们前面的理论，它的大小应该也是8个字节，为什么这里是4个字节呢？

其实只有 未初始化的静态局部变量放到了.bss段，未初始化的全局变量只是作为一个符号，在最终链接可执行文件时，才会出现在.bss里。



在上面的程序里，局部变量 static int static_init_zero = 0;当我们编译成 hello.o时也会出现在 .bss里，这是为什么？

因为由于未初始化的局部静态变量也是0，所以编译器会优化这个变量，将它放到bss段里，不会占用hello.o的空间。



4 自定义段

在上面的程序中有这样一句话

?

1	__attribute__((section("special"))) int global_special = 33;

这句话会为我们制造一个新的段，名字叫 special。

重新编译后，查看个段信息如下：

关于ELF文件更深入的细节，会在下面的文章中继续讨论。
